1000V গ্যাস নাইট্রাইডিং ফার্নেস প্লাজমা আয়ন নাইট্রাইডিং প্রক্রিয়া

ওয়ান্ডারি ভ্যাকুয়াম পালস প্লাজমা আয়ন নাইট্রাইডিং ফার্নেস ডিসি পাওয়ার টাইপ

1. আবেদন

শিল্প আয়ন নাইট্রাইডিং ফার্নেসটি মূলত আয়ন নাইট্রাইডিং, আয়ন নাইট্রোকারবুরাইজিং (নরম নাইট্রাইডিং) যান্ত্রিক অংশগুলির প্লাজমা রাসায়নিক তাপ চিকিত্সা প্রক্রিয়ার জন্য যান্ত্রিক অংশগুলির পৃষ্ঠকে সংশোধন করতে এবং প্রয়োজনীয় যান্ত্রিক এবং শারীরিক এবং রাসায়নিক বৈশিষ্ট্যগুলি প্রাপ্ত করার জন্য ব্যবহৃত হয়।

শিল্প তাপ চিকিত্সা চুল্লির সম্পূর্ণ সেটটি আয়ন পাওয়ার সাপ্লাই, ভ্যাকুয়াম ফার্নেস বডি, ভ্যাকুয়াম অধিগ্রহণ সিস্টেম, তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা, গ্যাস সরবরাহ ব্যবস্থা ইত্যাদির সমন্বয়ে গঠিত।

2. আয়ন নাইট্রিডিং ফার্নেসের প্রযুক্তিগত পরামিতি

DC আয়ন পাওয়ার সাপ্লাইয়ের 2.1 প্রধান পরামিতি

ডিসি আউটপুট ভোল্টেজ: 0-1000v সামঞ্জস্যযোগ্য

ডিসি পাওয়ার সাপ্লাইয়ের বড় আউটপুট কারেন্ট:

আর্ক এক্সটিংগুইশিং মোড: এলসি অসিলেশন আর্ক এক্সটিংগুইশিং এবং কাট-অফ আর্ক এক্সটিংগুইশিং

3. প্রতিটি ইউনিটের ভূমিকা

3.1 আয়ন পাওয়ার সাপ্লাই

আয়ন পাওয়ার সাপ্লাই হল আয়ন নাইট্রাইডিং ফার্নেসের মূল অংশ।আয়ন পাওয়ার সাপ্লাই স্থিতিশীল এবং নির্ভরযোগ্য কিনা তা সরাসরি পুরো তাপ চিকিত্সা সরঞ্জামের স্বাভাবিক কাজ এবং প্রক্রিয়ার গুণমানকে প্রভাবিত করে।

আয়ন পাওয়ার সাপ্লাই ডিসি আয়ন পাওয়ার সাপ্লাই এবং পালস আয়ন পাওয়ার সাপ্লাইতে বিভক্ত, যা ব্যবহারকারীরা তাদের চাহিদা অনুযায়ী বেছে নিতে পারেন।

ডিসি আয়ন পাওয়ার সাপ্লাই

ডিসি আয়ন পাওয়ার সাপ্লাইতে প্রধানত রেকটিফায়ার ট্রান্সফরমার, সিলিকন নিয়ন্ত্রিত রেকটিফায়ার সার্কিট, এলসি অসিলেশন আর্ক এক্সটিংগুইশিং সার্কিট, কাট-অফ ফিডব্যাক সার্কিট এবং কন্ট্রোল সার্কিট অন্তর্ভুক্ত থাকে।

ডিসি আয়ন পাওয়ার সাপ্লাইতে অ্যানোড এবং ক্যাথোড শর্ট সার্কিট, ওভারকারেন্ট এবং ওভারভোল্টেজ, ফেজ ব্যর্থতা, ভুল অপারেশন এবং আরও অনেক কিছুর সুরক্ষা ফাংশন রয়েছে।

3.2 ভ্যাকুয়াম ফার্নেস বডি

প্লাজমা নাইট্রাইডিং ফার্নেস বডি জাতীয় মাধ্যমিক চাপ জাহাজ উত্পাদন লাইসেন্সের সাথে তৈরি করা হয়।

ভ্যাকুয়াম ফার্নেস বডিটি সাধারণ ফার্নেস বডি এবং অক্জিলিয়ারী হিটিং সহ ফার্নেস বডিতে বিভক্ত, যা ব্যবহারকারীরা তাদের প্রয়োজন অনুসারে নির্বাচন করতে পারে।

3.3 সাধারণ চুল্লি শরীর

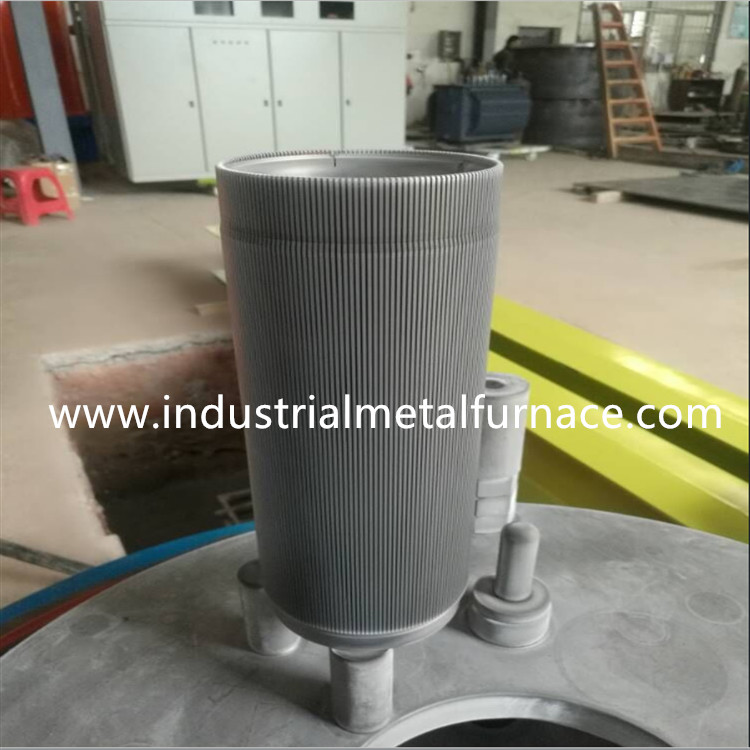

সরঞ্জামের ভ্যাকুয়াম ফার্নেস বডিটি ভাল টাইপ (পার্টস ঝুলন্ত), ঘণ্টার ধরন (পার্টস স্ট্যাকিং) এবং ব্যবহারকারীদের চয়ন এবং কেনার জন্য ব্যাপক প্রকারে বিভক্ত।

ভ্যাকুয়াম ফার্নেস বডি একটি ফার্নেস ব্যারেল এবং একটি ফার্নেস চেসিস দ্বারা গঠিত।

ফার্নেস ব্যারেল ইস্পাত প্লেট দিয়ে ঢালাই করা হয় এবং মাঝখানে জল শীতল সহ একটি দ্বি-স্তর কাঠামো রয়েছে।সমস্ত সিলিং পৃষ্ঠ (খাঁজ) ভ্যাকুয়াম রাবার সিলিং রিং দিয়ে সিল করা হয়।চুল্লি স্টেইনলেস স্টীল তাপ ঢাল এবং ক্যাথোড প্লেট দিয়ে সজ্জিত করা হয়।ফার্নেস ব্যারেলের উপর একটি পর্যবেক্ষণ উইন্ডো খোলা হয়।এয়ার ইনলেট পোর্ট ফার্নেস বডির উপরে ইনস্টল করা আছে।

প্লাজমা আয়ন নাইট্রাইডিং ফার্নেস চ্যাসিস ক্যাথোড পাওয়ার ট্রান্সমিশন ইন্টারফেস, তাপমাত্রা পরিমাপ ইন্টারফেস, চাপ পরিমাপ ইন্টারফেস, বায়ু নিষ্কাশন ইন্টারফেস ইত্যাদি দিয়ে সজ্জিত।

ক্যাথোড ট্রান্সমিশন ডিভাইসটি ক্যাথোড রড, সীল, অন্তরক প্যাড, বিয়ারিং কলাম এবং এয়ার গ্যাপ হাতা দিয়ে গঠিত।ক্যাথোড পাওয়ার ট্রান্সমিশন ডিভাইসের মাধ্যমে ক্যাথোড সীসা ক্যাথোড প্লেটের সাথে সংযুক্ত থাকে।

নিম্নলিখিত চিত্রটি সরঞ্জামের ক্যাথোড পাওয়ার ট্রান্সমিশন ডিভাইসের পরিকল্পিত চিত্র।

প্রক্রিয়াটির জন্য প্রয়োজনীয় ভ্যাকুয়াম ডিগ্রি নিশ্চিত করতে ভ্যাকুয়াম ফার্নেস বডিটি ভালভাবে সিল করা হয়েছে।

প্রক্রিয়াকরণের অংশের আকার এবং উত্পাদন ক্ষমতার প্রয়োজনীয়তা অনুসারে, ভ্যাকুয়াম ফার্নেস বডির যথেষ্ট পরিমাণে কাজ করা উচিত।

3.4 অক্জিলিয়ারী হিটিং সহ চুল্লি বডি

চুল্লিতে গরম করার প্রভাব এবং তাপমাত্রার অভিন্নতা উন্নত করার জন্য, অক্জিলিয়ারী হিটিং সহ ফার্নেস বডি নির্বাচন করা যেতে পারে।

বৈদ্যুতিক হিটিং অ্যালয় ওয়্যার (স্ট্রিপ), একটি সিরামিক ইনসুলেটর এবং একটি ফিক্সড ফ্রেমের সমন্বয়ে একটি অক্জিলিয়ারী হিটিং কম্পোনেন্ট একটি অক্সিলারি হিটিং ফার্নেস বডি তৈরি করতে সাধারণ চুল্লিতে ইনস্টল করা হয়।

অক্জিলিয়ারী হিটিং অনুরূপ কম-ভোল্টেজ এবং উচ্চ বর্তমান অক্জিলিয়ারী গরম করার পাওয়ার সাপ্লাই দিয়ে সজ্জিত করা উচিত।

3.5 ভ্যাকুয়াম অধিগ্রহণ সিস্টেম

ভ্যাকুয়াম অধিগ্রহণ সিস্টেম ঘূর্ণমান ভ্যান যান্ত্রিক ভ্যাকুয়াম পাম্প, ভ্যাকুয়াম সোলেনয়েড ভালভ এবং ভ্যাকুয়াম প্রজাপতি ভালভ দ্বারা গঠিত, যা ভ্যাকুয়াম পাইপগুলির মাধ্যমে ভ্যাকুয়াম ফার্নেস বডির সাথে সংযুক্ত থাকে৷ ফুর্ন ভ্যাকুয়াম বডির ভ্যাকুয়াম ডিগ্রী পরিমাপ করতে কম ভ্যাকুয়াম গেজ ব্যবহার করা হয়৷

3.6 তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা থার্মোকল, তাপমাত্রা নিয়ন্ত্রণ সার্কিট এবং তাপমাত্রা নিয়ন্ত্রণ যন্ত্রের সমন্বয়ে গঠিত।তাপমাত্রা মিলিভোল্ট সংকেত থার্মোকল দ্বারা প্রাপ্ত হয় এবং ওয়ার্কপিস তাপমাত্রা তাপমাত্রা নিয়ন্ত্রণ যন্ত্র এবং সম্পর্কিত সার্কিটের পিআইডি সমন্বয়ের মাধ্যমে সঠিকভাবে নিয়ন্ত্রিত হয়।

3.7 গ্যাস সরবরাহ ব্যবস্থা

ভ্যাকুয়াম হিট ট্রিটমেন্ট ফার্নেসের গ্যাস সরবরাহ ব্যবস্থা অ্যামোনিয়া সিলিন্ডার, অ্যামোনিয়া চাপ হ্রাসকারী, রোটামিটার (বা ভর ফ্লোমিটার) এবং গ্যাস ট্রান্সমিশন পাইপলাইন দ্বারা গঠিত।

প্লাজমা নাইট্রাইডিং ফার্নেস সরঞ্জাম দুটি ফ্লো মিটার দিয়ে সজ্জিত, একটি অ্যামোনিয়া প্রবাহ নিয়ন্ত্রণের জন্য এবং অন্যটি কার্বারাইজিং গ্যাস প্রবাহ নিয়ন্ত্রণের জন্য।দুটি গ্যাস ফ্লোমিটারের মধ্য দিয়ে যাওয়ার পরে চুল্লিতে মিশ্রিত হয় এবং প্রবাহের অনুপাত সামঞ্জস্য করে নাইট্রোকারবারাইজিং প্রক্রিয়া (নরম নাইট্রাইডিং) উপলব্ধি করা যায়।
