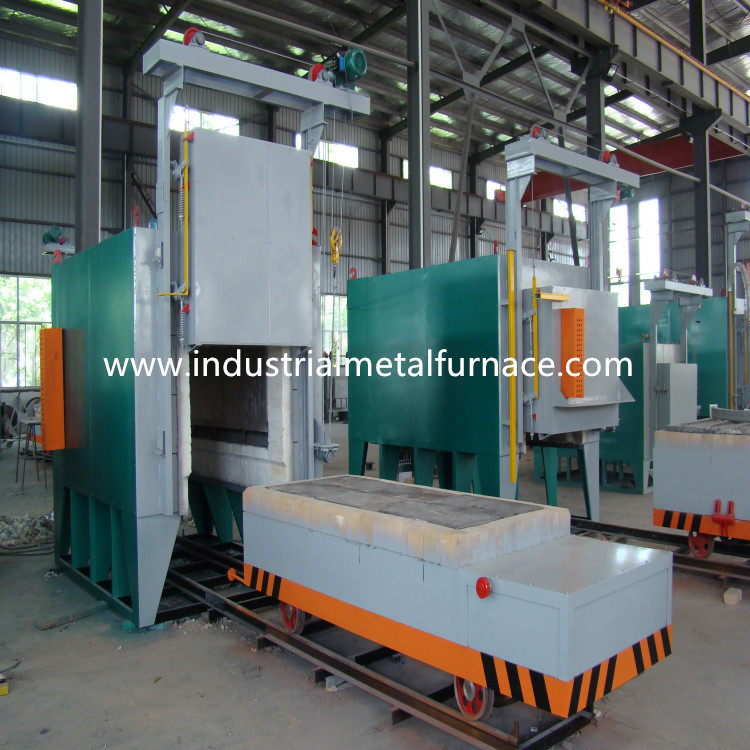

650 ডিগ্রি হিট ট্রিটমেন্ট ফার্নেস, বগি হার্থ ফার্নেস
1. আবেদন
বৈদ্যুতিক বগি চুলা তাপ চিকিত্সা চুল্লি প্রধানত তাপ জন্য ব্যবহৃত হয়
ধাতু অংশ চিকিত্সা।আমরা কাস্টমাইজড ডিজাইনের বগি চুলার চুল্লি তৈরি করি
প্রতিটি গ্রাহকের জন্য।চুল্লির প্রয়োগের মধ্যে রয়েছে শক্ত হওয়া,
annealing, normalizing, tempering, quenching, স্ট্রেস রিলিভিং, ইত্যাদি
বগি চুলার তাপ চিকিত্সা চুল্লির বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
অনুরোধ অনুযায়ী পিএলসি এবং টাচ স্ক্রিন সরবরাহ করা হয়েছে।
2. বগি হার্থ ফার্নেস সরবরাহের সুযোগ
না. | আইটেম | পরিমাণ | মন্তব্য |
1 | চুল্লি শরীর | 1 সেট | |
2 | বগি | 1 সেট | |
3 | বৈদ্যুতিক ড্রাইভিং সিস্টেম | ২ সেট | বগির জন্য 1 সেট এবং দরজার জন্য 1 সেট |
4 | গরম করার উপাদান | 1 চুল্লি সেট | বেল্ট উপাদান |
5 | তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা | 1 চুল্লি সেট | |
6 | নিয়ন্ত্রণ মন্ত্রিসভা | 1 পিসি | |
7 | তাপমাত্রা নিয়ন্ত্রক | 1 পিসি | |
8 | SCR | 3 পিসি | KS-800A |
9 | ক্ষতিপূরণ সীসা তারের | 30 মিটার | |
10 | তাপ দম্পতি | 1 পিসি | 0-1000 |
11 | বৈদ্যুতিক উপাদান | 1 সেট | এসসিআর, এয়ার সুইচ, অ্যামিটার, ভোল্টমিটার, হিট রিলে এবং সুইচ |
3. প্রধান প্রযুক্তিগত পরামিতি
না. | আইটেম | প্রযুক্তিগত পরামিতি |
1 | হারের ক্ষমতা | 150KW+5% (1-100%) সামঞ্জস্যযোগ্য |
2 | পাওয়ার সাপ্লাই | 380V, 3P, 50Hz |
3 | চুল্লির ধরন | বৈদ্যুতিক বগি চুলা তাপ চিকিত্সা চুল্লি |
4 | রেট করা তাপমাত্রা | 650℃ |
5 | নিয়ন্ত্রণ অঞ্চল | 1 জোন |
6 | কার্যকরী কাজের আকার | 2400×1700×1300mm(L×W×H) |
7 | গরম করার উপাদান সংযোগ | হ্যাঁ |
8 | তাপমাত্রা অভিন্নতা | ±10℃ |
9 | তাপমাত্রা পরিমাপের নির্ভুলতা | ±1℃ |
10 | খালি চুল্লি শক্তি খরচ | ≤18% |
11 | তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি | SCR, PID নিয়ন্ত্রক;যোগাযোগ সহ শিমাডেন তাপমাত্রা নিয়ামক, সেট এবং স্টোরেজ প্রক্রিয়া বক্ররেখা সহ 10 ইঞ্চি টাচ স্ক্রিন এবং ঐতিহাসিক ডেটা সংরক্ষণ এবং অনুসন্ধান, ডাউনলোড। |
12 | চুল্লি পৃষ্ঠের তাপমাত্রা বৃদ্ধি | ~35℃ |
13 | গরম করার উপাদান | 0Cr25AL5 (বেল্ট উপাদান) |
14 | বগি চুলা প্লেট উপাদান | CrMnN তাপ প্রতিরোধী ইস্পাত, 30 মিমি পুরু |
15 | লোডিং পদ্ধতি | বগিতে পণ্য লোড করা হয় এবং তারপর বগি চুল্লিতে চলে যায় |
16 | চুল্লি আস্তরণের | স্ট্যান্ডার্ড অবাধ্য ফাইবার |
17 | চুল্লি দরজা খোলার পদ্ধতি | 1টন বৈদ্যুতিক উত্তোলন আপ-ডাউন, বসন্ত দ্বারা সিল করা |
18 | বগি চলন্ত পদ্ধতি | 3KW সাইক্লোয়েডাল পিন গিয়ার গতি হ্রাসকারী দ্বারা |
19 | ফিউম এক্সস্ট পোর্ট | এক টুকরো φ219 মিমি নিষ্কাশন পাইপ ফার্নেস বডির পিছনের দেয়ালে ইনস্টল করা আছে এবং খোলা আকারটি সামঞ্জস্যযোগ্য |
4. কাঠামোগত ভূমিকা
RT3-150-6 বগি চুলা তাপ চিকিত্সা চুল্লি প্রধানত গঠিত
চুল্লি শেল, আস্তরণের, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি এবং
বগি ট্র্যাকশন মেকানিজম, ফার্নেস বডি এবং বগির মধ্যে সিলিং, হিটিং
উপাদান এবং ফিক্সচার, তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।
