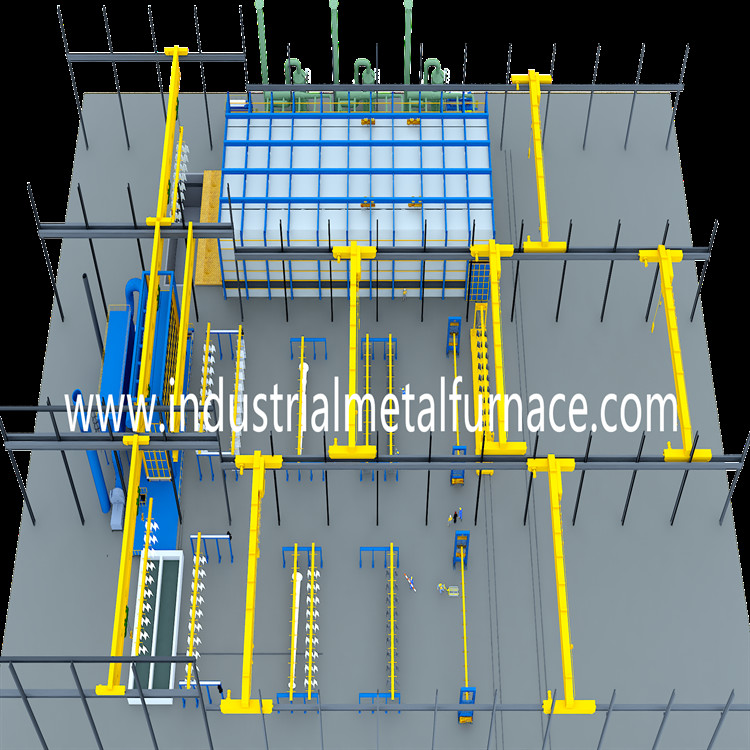

XG 08 জিঙ্ক কেটল সহ শিল্প বড় 500KW হট ডিপ গ্যালভানাইজিং ফার্নেস
1. রচনা
হট ডিপ জিঙ্ক গ্যালভানাইজিং ফার্নেস ① রিফ্র্যাক্টরি কভার প্লেট নিয়ে গঠিত,
② XG-08 দস্তা কেটলি, ③ সমর্থন বার, ④ অবাধ্য/নিরোধক স্তর,
⑤ ফার্নেস শেল, ⑥ U-আকৃতির কাঠামো, ⑦ ফ্লু পোর্ট, ⑧ বার্নিং সিস্টেম এবং
⑨ সিরামিক ফাইবার কম্বল স্তর.
2. হট ডিপ গ্যালভানাইজিং ফার্নেস প্রযুক্তিগত পরামিতি
| না. |
আইটেম |
প্যারামিটার |
| 1 |
কেটলি আকার |
L7.0M*W1.0M*D2.2M
|
| 2 |
কেটলি বেধ |
50 মিমি
|
| 3 |
আয়তন |
103 টন |
| 4 |
পরিকল্পিত ক্ষমতা |
1.7টন/ঘণ্টা |
| 5 |
বার্ষিক আউটপুট |
8,000 টন |
| 6 |
কাজ তাপমাত্রা |
435℃-450℃ |
| 7 |
জ্বালানী |
এলএনজি |
| 8 |
গ্যাস প্রযুক্তিগত পরামিতি: |
| 9 |
এলএনজি (তরলীকৃত প্রাকৃতিক গ্যাস), ক্যালোরিফিক মান: 8500Kcal/m3 |
| 10 |
খাঁড়ি চাপ |
300mbar |
| 11 |
সর্বাধিক 4 বার্নার প্রবাহ |
200 m3/H |
| 12 |
চুল্লি তাপমাত্রা |
650°C |
| 13 |
প্রিহিট তাপমাত্রা |
<40°C |
| 14 |
পাওয়ার সাপ্লাই |
380V/220V/50Hz |
| 15 |
প্রতিটি বার্নারের সর্বোচ্চ শক্তি |
430KW |
| 16 |
নিয়ন্ত্রণ মোড |
জোন A/B বড়-ছোট আগুন |
| 17 |
সামনের বল ভালভের সাথে প্রাকৃতিক গ্যাস পাইপলাইন সংযুক্ত করুন, DN65 থেকে DN50 চালু করুন
(DN50 হল বার্নার সিস্টেমের সামনের বল ভালভ)
|
3. প্রতিটি ইউনিটের ভূমিকা
3.1 কভার প্লেট
হট ডিপ গ্যালভানাইজিং ফার্নেসটি ডিজাইন করা হয়েছে যাতে একটি চমৎকার অর্জন করা যায়
চুল্লির তাপ সংরক্ষণের প্রভাব, এবং যেমন কারণগুলি বিবেচনা করে
অপারেশন প্ল্যাটফর্মের ফর্ম হিসাবে, জিঙ্ক কেটলির তাপীয় বিকৃতি,
ইনস্টলেশন এবং কভার প্লেট অপসারণের সুবিধা, এবং ফর্ম
ফ্ল্যাঞ্জেরপ্রতিটি অগ্নিরোধী প্লেটের বেধ 50 মিমি, তিনটি ব্যবহার করে
এর স্তরগুলি 1400 ℃ তাপমাত্রায় সর্বোত্তম তাপ নিরোধক প্রভাব পেতে পারে।
3.2 জিঙ্ক কেটলি
দস্তার কেটলটি XG-08 উপাদান দিয়ে তৈরি যা একটি প্যাটিকুলার উপাদান
হট ডিপ গ্যালভানাইজিং প্রক্রিয়ায় প্রক্রিয়ার প্রয়োজনীয়তা পূরণ করুন।
3.3 সমর্থন বার
হট ডিপ গ্যালভানাইজিং ফার্নেসটি 310S স্টেইনলেস স্টিল দিয়ে ডিজাইন করা হয়েছে
100 মিমি ব্যাস সহ সমর্থন বার।এটা থেকে দস্তা কেটলি প্রতিরোধ করতে পারেন
তাপ দ্বারা বিকৃত হচ্ছে
3.4 চুল্লির নিচের অবাধ্য/নিরোধক স্তর
চুল্লি নীচের লোড-ভারবহন ক্ষমতা বিবেচনা করে, তাপ
কংক্রিট ফাউন্ডেশনের নিরোধক, দস্তা ড্রেন চ্যানেলের নকশা
এবং ফ্লু এর বিন্যাস, চুল্লির নীচের অংশটি অবাধ্য ইট দিয়ে তৈরি
এবং অবাধ্য মর্টার।
নিরোধক স্তরটি 1260℃ প্রতিরোধী সিরামিক ফাইবার কম্বল দ্বারা গঠিত।
এটিতে ভাল তাপ নিরোধকের বৈশিষ্ট্য রয়েছে, তাপীয় প্রসারণ নেই
চাপ, লাইটওয়েট, সহজ ইনস্টলেশন, এবং রক্ষণাবেক্ষণ।
3.5 চুল্লির আস্তরণ
গরম ডিপ গ্যালভানাইজিং ফার্নেসের আস্তরণ সিরামিক ফাইবার কম্বল দিয়ে তৈরি
এবং মডিউল।চুল্লি নীচে থেকে উপরে, একটি স্তর রাখুন
মডিউল এবং তারপর ভাঁজ কম্বল একটি স্তর জন্য ক্ষতিপূরণ
মডিউলগুলির মধ্যে সম্ভাব্য সংকোচন।ভেতরের দিক থেকে ইস্পাত পর্যন্ত
প্রাচীর, একটি মডিউলের জন্য বেধ 400 মিমি 350 মিমি এবং দুটি কম্বল
30 মিমি মধ্যে 50 মিমি সংকুচিত হয়.
তাপ স্থানান্তর গণনা করার পরে, ইন্টারফেসের সাথে তাপমাত্রা
ব্যাকিং ফাইবার কম্বল 700℃ থেকে কম।ব্যাকিং ফাইবার কম্বল পারেন
সম্পূর্ণরূপে তাপ নিরোধক কর্মক্ষমতা পূরণ যা কমাতে পারে
চুল্লি আস্তরণের সামগ্রিক খরচ.

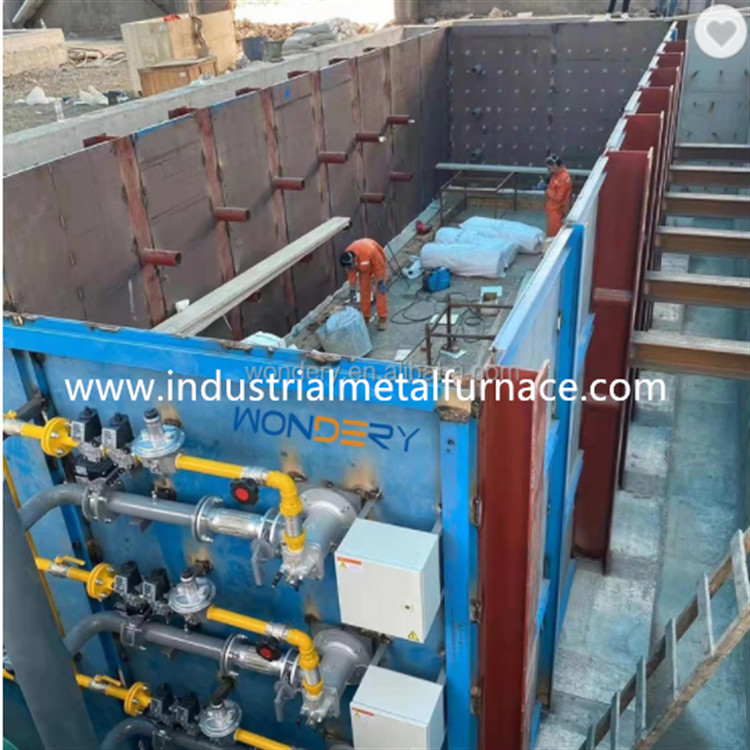

3.6 U-আকৃতির ইস্পাত শেল
হট ডিপ গ্যালভানাইজিং ফার্নেস এইচ-বিম এবং স্টিলের সমন্বয়ে গঠিত
প্লেটফার্নেস বডির এইচ-বিম কলাম হল 300*300, এবং
চুল্লি প্রাচীর ইস্পাত প্লেট বেধ 10 মিমি.এইচ-বিম
কলাম প্রাক-এমবেডেড এইচ-বিম এবং উভয় পক্ষের সাথে ঝালাই করা হয়
চুল্লির ইউ-আকৃতির সমর্থনকে শক্তিশালী করার জন্য তৈরি করা হয়
চুল্লি শরীর.
3.7 ফ্লু গ্যাস চ্যানেল
গরম ডিপ গ্যালভানজিং ফার্নেস শিখা অনুযায়ী ডিজাইন করা হয়েছে
বার্নার গতি, গরম বায়ু বিচ্ছুরণ প্রতিরোধের, পরিচলন এবং
বিকিরণ তাপ স্থানান্তর দক্ষতা, এবং ফ্লু সঙ্গে সমন্বয়
গ্যাস স্ট্রোক এবং পথ।
3.8 ফ্লু পোর্ট
এটি সিরামিক ফাইবার মডিউল দিয়ে তৈরি।এর আকার এবং নকশা অবস্থান
ফ্লু আউটলেট ফ্লু গ্যাসের সঞ্চালন, স্ট্রোক এবং গতিকে প্রভাবিত করবে
চুল্লিতে
3.9 দস্তা ড্রেন গর্ত
গরম ডিপ galvanizing চুল্লি অবাধ্য ইট গঠিত হয় এবং
castableজিঙ্ক ড্রেন গর্তটি খাদের মতো আয়তাকার।এবং আছে
একটি অ্যালার্ম ডিভাইস, যখন ফুটো হয়, নিয়ন্ত্রণ বাক্স দস্তা প্রদর্শন করে
ফুটো অ্যালার্ম
