পিট টাইপ হিট ট্রিটমেন্ট ফার্নেস নাইট্রাইডিং অক্সিডেশন 150KW 50HZ

পিট টাইপনাইট্রাইডিং অক্সিডেশন ফার্নেস, তাপ চিকিত্সাচুল্লি

1. আবেদন

এনার্জি সেভিং পিট টাইপ গ্যাস নাইট্রাইডিং এবং অক্সিডাইজেশন ফার্নেস একটি পর্যায়ক্রমিক

অপারেশন টাইপ বৈদ্যুতিক চুল্লি, যাগ্যাস নাইট্রাইডিং, নাইট্রাইডিং এবং অক্সিডেশনের জন্য ব্যবহৃত হয়,

এবং কার্বন ইস্পাত, খাদ ইস্পাত, ঢালাই লোহা, পাউডার ধাতুবিদ্যার কার্বনিট্রাইডিং

পণ্য এবং অন্যান্য উপকরণ।

2. এক্সিকিউশন স্ট্যান্ডার্ড

চুল্লি নিম্নলিখিত জাতীয় মান অনুযায়ী তৈরি করা হয়:

2.1 শিল্প ইলেক্ট্রোথার্মাল সরঞ্জামের জন্য প্রাথমিক প্রযুক্তিগত প্রয়োজনীয়তা

(GB 10067.1-88)

2.2 রেজিস্ট্যান্স ফার্নেসের প্রাথমিক প্রযুক্তিগত শর্ত (GB 10067.4-88)

2.3 তাপ চিকিত্সার কার্যকর হিটিং স্তরের পরিমাপ পদ্ধতি

চুল্লি (GB9452-88)

2.4 ইলেক্ট্রোথার্মাল সরঞ্জামের নিরাপত্তা অংশ 1 সাধারণ

প্রয়োজনীয়তা (GB5959.4-92)

2.5 ইলেক্ট্রোথার্মাল সরঞ্জামের নিরাপত্তা অংশ 4: সাধারণ

রেজিস্ট্যান্স ফার্নেসের জন্য প্রয়োজনীয়তা (GB5959.4-92)

3.প্রযুক্তিগত পরামিতি

4. শর্ত ব্যবহার

4.1 অভ্যন্তরীণ ব্যবহারের জন্য;

4.2 কোন পরিবাহী ধুলো, বিস্ফোরক গ্যাস এবং ক্ষয়কারী গ্যাস নেই যা মারাত্মকভাবে ক্ষতি করতে পারে

ধাতু এবং নিরোধক।

4.3 কোন সুস্পষ্ট কম্পন নেই.

4.4 পরিবেশের তাপমাত্রা: 0℃~35℃;

4.5আপেক্ষিক আদ্রতা≤95%(25℃);

4.6উচ্চতা<2000 মি

4.7 ইনলেট কুলিং জল তাপমাত্রা ≤30℃

4.8 সংকুচিত বায়ু: চাপ 0. 4～0.6 MPa;

5. চুল্লি গঠন

বৈদ্যুতিক চুল্লির গঠন মূলত ফার্নেস বডি, গরম করার উপাদান, পাখা নিয়ে গঠিত

প্রচলন প্রক্রিয়া, স্টেইনলেস স্টীল চুল্লি, তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা, নাইট্রোজেন সম্ভাব্য

কন্ট্রোল সিস্টেম, ইত্যাদি। ফার্নেস কভারের খোলার এবং বন্ধ করার মোড হল বৈদ্যুতিক স্বয়ংক্রিয় উত্তোলন,

এবং ট্র্যাভেল সুইচের মাধ্যমে স্বয়ংক্রিয় ইন্টারলক সুরক্ষা।

5.1 ফার্নেস শেল: শেলটি মূলত 12#-14# সেকশন স্টিল এবং উচ্চ-মানের 4 মিমি পুরু দিয়ে তৈরি

ইস্পাত প্লেট একটি কঠিন ফ্রেমে ঢালাই.পুরো ইস্পাত কাঠামো সুন্দর সুবিধার আছে

চেহারা, উচ্চ অনমনীয়তা এবং শক্তি. চুল্লি শরীরের চেহারা সোজা এবং সুন্দর

বলিরেখা বা অসমতা ছাড়াই। চুল্লির বাইরের অংশ দুটি কোট দিয়ে আঁকা হবে।

প্রাইমার এবং ফিনিশিং পেইন্টের দুটি কোট প্রাসঙ্গিক মান অনুযায়ী। রঙের কোড নির্বাচন করা হবে

সাধারণ শিল্প মান বা পার্টি A এর কারখানা মান অনুযায়ী, এবং মূল অংশ হতে হবে

উচ্চ তাপমাত্রা প্রতিরোধী পেইন্ট সঙ্গে আঁকা.

5.2 ফার্নেস আস্তরণ: আস্তরণ একটি যৌগিক কাঠামো।মূল বডিটি উচ্চ মানের অ্যালুমিনিয়াম দিয়ে তৈরি

লুয়াং ব্র্যান্ডের সিলিকেট অবাধ্য ফাইবার ভাঁজ করা ব্লক, শানডং। স্ট্যান্ডার্ড ফিক্সিং এবং বৈজ্ঞানিক এবং

যুক্তিসঙ্গত মাউন্ট পদ্ধতি ব্যবহার করা হয়.ইনস্টলেশনের আগে ফাইবার ব্লকগুলি আবার প্রাক-সংকুচিত হয়,

এবং বিশেষ স্টেইনলেস স্টীল অ্যাঙ্কর দিয়ে শেলের উপর স্থির করা হয়েছে।চুল্লির মোট ইনস্টলেশন বেধ

আস্তরণের 350 মিমি। কাঠামোর কম তাপ পরিবাহিতা, কম তাপ দ্রবণীয়তা, চমৎকার রাসায়নিক স্থিতিশীলতা,

তাপীয় স্থিতিশীলতা, তাপীয় কম্পন প্রতিরোধের, চমৎকার প্রসার্য শক্তি এবং জারা প্রতিরোধের। সর্বোচ্চ

অ্যালুমিনিয়াম সিলিকেট ফাইবারের তাপমাত্রা প্রতিরোধের 1260 ℃, এবং ফিক্সচারের উপাদান হল স্টেইনলেস স্টীল

বৃত্তাকার ইস্পাত।আস্তরণের শরীর তৈরি করার পরে, চুল্লির তাপীয় দক্ষতা সর্বাধিক করা হয়।

5.3 গরম করার উপাদান:

এটি উচ্চ তাপমাত্রা প্রতিরোধী 0Cr21AL6Nb খাদ দিয়ে তৈরি। প্রতিরোধের স্ট্রিপগুলি এর সাথে সংশোধন করা হয়েছে

বিশেষ সিরামিক স্ক্রু, যা ইনস্টলেশন, রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য সুবিধাজনক।

এটি কখনই চুল্লির খোলের সাথে তাপীয় শর্ট সার্কিট গঠন করবে না এবং এর স্থানীয় অতিরিক্ত উত্তাপ সৃষ্টি করবে

চুল্লি শেলইনস্টলেশনের সময়, সিরামিক gaskets ফাইবার প্রাচীর sprate ব্যবহার করা হয় এবং

প্রতিরোধের স্ট্রিপগুলি নিশ্চিত করতে যে ফাইবার পৃষ্ঠটি সরাসরি প্রতিরোধের স্ট্রিপের সাথে যোগাযোগ করে না,

যাতে প্রতিরোধের স্ট্রিপগুলির গরম করার প্রভাব বৃদ্ধি পায়। সিরামিক স্ক্রু এবং গ্যাসকেট

corundum উপাদান এবং sinteredat উচ্চ তাপমাত্রা তারা আছে তা নিশ্চিত করা হয়

যথেষ্ট শক্তি এবং সেবা জীবন. সরঞ্জাম তিনটি গরম এলাকায় বিভক্ত করা হয়, এবং

গরম করার উপাদানগুলির বিন্যাস গরম করার অঞ্চলগুলির সেটিং এর সাথে মিলে যায়।

বৈদ্যুতিক গরম করার উপাদানগুলির ইনস্টলেশন: উন্নত ঝুলন্ত কাঠামোর সাথে, বিকিরণ

দক্ষতা বেশি, চুল্লিতে তাপ বিনিময় শক্তিশালী হয়, তাপ দক্ষতা

চুল্লির উন্নতি হয়েছে, এবং বৈদ্যুতিক গরম করার উপাদানটির পরিষেবা জীবন দীর্ঘায়িত হয়।

গরম করার উপাদানটি বিশেষ ছাঁচ দ্বারা তরঙ্গ কাঠামোতে প্রক্রিয়া করা হয় এবং চারপাশে ইনস্টল করা হয়

চুল্লিযখন সিরামিক স্ক্রু পেরেকগুলি প্রতিরোধের স্ট্রিপগুলি ইনস্টল করতে ব্যবহার করা হয়, তখন সিরামিক

gaskets ফাইবার আস্তরণের থেকে প্রতিরোধের বেল্ট পৃথক করতে ব্যবহার করা হয়.সিরামিক স্ক্রু নখ

প্রতিরোধের স্ট্রিপগুলির তরঙ্গ ক্রেস্ট থেকে সিরামিক গ্যাসকেটের মধ্য দিয়ে যান এবং ঘোরান

ফাইবার আস্তরণের মধ্যে স্ক্রু ঘড়ির কাঁটার দিকে।কারণ সিরামিক পেরেকের trapezoidal পাঁজর আছে এবং

ফাইবারের সাথে শক্তিশালী আনুগত্য রয়েছে, প্রতিরোধের স্ট্রিপগুলি দৃঢ়ভাবে স্থির এবং ইনস্টল করা সহজ।

5.4 নাইট্রাইডিং ফার্নেস ট্যাঙ্ক

চুল্লিতে একটি স্টেইনলেস স্টিলের মাফল ট্যাঙ্ক রয়েছে এবং চুল্লির ট্যাঙ্কটি স্টেইনলেস দিয়ে তৈরি

ইস্পাত প্লেট এবং 310S স্টেইনলেস স্টীল। চুল্লিতে প্রতিরক্ষামূলক বায়ুমণ্ডলকে বিচ্ছিন্ন করার জন্য

বাইরের বাতাস থেকে এবং সিলিং অবস্থা বজায় রাখুন, চুল্লির উপরের অংশটিও সজ্জিত

একটি জল-ঠান্ডা সিলিং ডিভাইস সহ, যা উচ্চ-তাপমাত্রার সিলিকন সিলিং রিং ব্যবহার করে।

ফার্নেস কভারটি বন্ধ হয়ে গেলে, এটি ফার্নেস কভার প্রেসিং ডিভাইস দ্বারা সংকুচিত হয়,

এবং সিলিং প্রভাব জল শীতল দ্বারা অর্জন করা হয়.

5.5 বায়ু নালী

চুল্লিতে ফ্যান ফর্ম পরিচলন দ্বারা উষ্ণ বায়ু প্রবাহিত করার জন্য, চুল্লি হল

একটি বায়ু নালী দিয়ে সজ্জিত।বায়ু নালী 4 মিমি স্টেইনলেস স্টীল প্লেট (310S) দ্বারা ঝালাই করা হয়।

বায়ু নালী মাফল ট্যাঙ্কে স্থাপন করা হয়।পাখা দিয়ে উড়িয়ে দেওয়া গরম বাতাস চারিদিকে উড়ে যায়

চুল্লিটি উইন্ড ডিফ্লেক্টরের মাধ্যমে এবং চুল্লির নীচে প্রবেশ করে।পাশ করার পর

চুল্লি নিচ থেকে বায়ু নালী মাধ্যমে, বায়ু নীচে থেকে প্রবর্তিত হয়

চুল্লির কেন্দ্র এবং চুল্লির শীর্ষে পুনর্ব্যবহৃত করা হয়।মফেলে বাতাস

ট্যাঙ্ক প্রচলন পরিচলন পৌঁছে এবং চুল্লি তাপমাত্রা আরো অভিন্ন হয়.

5.6 সঞ্চালিত পাখা

চুল্লিতে তাপমাত্রা আরও অভিন্ন করার জন্য, একটি 3kW বড় প্রবাহ

জল-ঠান্ডা গরম বায়ু সঞ্চালন অ্যান্টি-জারা ফ্যান চুল্লি কভারে ইনস্টল করা আছে,

যা গরম করার প্রক্রিয়ার সময় চুল্লিতে বাতাস নাড়াতে ব্যবহৃত হয় যাতে তাপ তৈরি হয়

চুল্লি মধ্যে চক্র.সিস্টেমে অ্যান্টি-জারা মোটর, ওয়াটার কুলিং ডিভাইস,

ফ্যান ব্লেড খাদ এবং ইম্পেলার।ব্যবহার করার সময়, অপারেটরকে শুধুমাত্র নিয়ন্ত্রণে ক্লিক করতে হবে

বোতাম, এবং ফ্যানের পাওয়ার সাপ্লাই ফার্নেস কভারের সাথে সংযুক্ত।যখন চুল্লি

কভার উঠে যায়, ফ্যানের পাওয়ার সাপ্লাই বন্ধ হয়ে যায় এবং ফ্যান কাজ করা বন্ধ করে দেয়।

5.7 ফার্নেস কভার এবং কভার উত্তোলন প্রক্রিয়া

এটি একটি কভার বডি, একটি তাপ নিরোধক বাক্স, একটি শক্তিশালী পরিচলন পাখা, একটি

এক্সস্ট পাইপ এবং একটি এয়ার ইনলেট পাইপ। কভারের বাহ্যিক প্লেট হল A3 স্টিল প্লেট

30 মিমি পুরুত্ব সহ।

চুল্লি কভারের উত্তোলন একটি বৈদ্যুতিক উত্তোলন প্রক্রিয়া দ্বারা সম্পন্ন হয়, যা

পাওয়ার মোটর ডিভাইস দ্বারা প্রদান করা হয়.

যখন চুল্লি কভার উত্থাপন করা প্রয়োজন, শুধু উত্তোলন ডিভাইস, চুল্লি শুরু করুন

কভার ধীরে ধীরে উঠবে।যদি চুল্লির কভারটি নামানোর প্রয়োজন হয়, তবে কেবল নীচের অংশটি খুলুন

বোতাম, ফার্নেস কভার ধীরে ধীরে পড়ে যাবে। লিফটিং শ্যাফটে দুটি লিমিট সুইচ আছে।

যখন লিফটিং শ্যাফ্ট বেড়ে যায়, নিম্ন সীমার সুইচ স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ বন্ধ করে দেয়

অনুপযুক্ত বিপদ এড়াতে চুল্লি মধ্যে সঞ্চালন পাখা এবং গরম করার উপাদান

অপারেশন.যখন চুল্লি কভার নির্দিষ্ট অবস্থানে ওঠে, উপরের সীমা সুইচ

স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ বন্ধ করে দেয়।

5.8 বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

চুল্লিতে তাপমাত্রা অভিন্নতার প্রয়োজনে পৌঁছানোর জন্য,

তাপমাত্রা নিয়ন্ত্রণের জন্য চুল্লিটি 3টি জোনে বিভক্ত।প্রধান নিয়ন্ত্রণ যন্ত্র

চুল্লি তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা জাপানি উন্নত বুদ্ধিমান গ্রহণ করে

নো-ওভারশুট বিশেষজ্ঞ তাপমাত্রা নিয়ন্ত্রক, যা একটি শিমাডিয়ান শক্তি দিয়ে সজ্জিত

চুল্লি তাপমাত্রা নিয়ন্ত্রণ করতে ট্রিগার.পরিমাপ করা মান এবং প্রদর্শিত মান হল

স্বাধীন এবং চার-সংখ্যা, এবং তাপমাত্রা নিয়ন্ত্রণ মান ব্যবহারকারী দ্বারা পূর্বনির্ধারিত।

বর্তমানে, উন্নত উচ্চ-শক্তি থাইরিস্টরকে অ্যাকচুয়েটর এবং চুল্লি হিসাবে নির্বাচিত করা হয়েছে

তাপমাত্রা স্বয়ংক্রিয়ভাবে বুদ্ধিমান ডিজিটাল ডিসপ্লে তাপমাত্রা নিয়ামক দ্বারা নিয়ন্ত্রিত হয়।

সিস্টেমে উন্নত বুদ্ধিমান পিআইডি নিয়ন্ত্রণ অ্যালগরিদম এবং নিখুঁত স্ব-টিউনিং রয়েছে

এবং স্ব-অভিযোজিত ফাংশন।বুদ্ধিমান তাপমাত্রা নিয়ামক ডবল দ্বারা প্রদর্শিত হয়

চার-সংখ্যার LCD ডিজিটাল টিউব, এবং SV এবং PV মান একই সময়ে প্রদর্শিত হয়।আট

পরিসীমা সেটিংস ধরনের অবাধে ইনপুট করা যেতে পারে.AC100-240V প্রশস্ত পরিসরের পাওয়ার সাপ্লাই

গৃহীত হয়, তাই পাওয়ার সাপ্লাই ভোল্টেজের ওঠানামা নিয়ে চিন্তা করার দরকার নেই।

সিস্টেম স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি প্রতিটি জোনের শক্তি সামঞ্জস্য করতে পারে, যা করতে পারে

চুল্লি তাপমাত্রা অভিন্নতা ভাল নিয়ন্ত্রণ.ম্যানুয়ালি পাওয়ার সামঞ্জস্য করার পরে,

সিস্টেম স্বয়ংক্রিয়ভাবে ম্যানুয়ালি অনুযায়ী তাপমাত্রা নিয়ন্ত্রণ করবে

সামঞ্জস্যপূর্ণ শক্তি, যা অপারেশনের জন্য সুবিধাজনক এবং তাপমাত্রা নিয়ন্ত্রণের জন্য সঠিক।

ক) পাওয়ার কন্ট্রোল সিস্টেম:

কন্ট্রোল এবং এক্সিকিউশন সিস্টেম হাই-পাওয়ার থাইরিস্টর কম্বিনেশন ইউনিট গ্রহণ করে,

অ্যালুমিনিয়াম খাদ তাপ অপচয় এবং বায়ু কুলিং সিস্টেমের একটি সেট, এবং সজ্জিত করা হয়

মাধ্যমিক সুরক্ষার জন্য স্বয়ংক্রিয় সার্কিট ব্রেকার এবং দ্রুত ফিউজ সহ।

সিস্টেমের প্রতিটি জোনে চুল্লির তাপমাত্রা হিসাবে একটি বড় বর্তমান যোগাযোগকারী রয়েছে

সুরক্ষা ইউনিট।একবার থাইরিস্টর ত্রুটির কারণে কারেন্ট দ্বারা ভেঙে যায়,

বড় বর্তমান সুরক্ষা কন্টাক্টর ইনস্টল না হলে বর্তমান নিয়ন্ত্রণ করা যাবে না।

এমনকি যদি অ্যালার্ম ডিভাইসটি ইনস্টল করা থাকে, তবে মূল নিয়ন্ত্রণ শক্তির উত্সটি কাটা যাবে না।

অপারেটর চলে গেলে চুল্লির তাপমাত্রা নিয়ন্ত্রণের বাইরে চলে যাবে।ইন্সটল করার পর

বড় কারেন্ট প্রোটেকশন কন্টাক্টর, একবার থাইরিস্টর কারেন্ট দ্বারা ভেঙ্গে গেলে,

চুল্লি তাপমাত্রা বিপদাশঙ্কা মান উপর ঊর্ধ্ব সীমা পৌঁছে, contactor কাটা করতে পারেন

অ্যালার্মের একই সময়ে প্রধান পাওয়ার সাপ্লাই বন্ধ, যা নির্ভরযোগ্যভাবে নিশ্চিত করতে পারে

চুল্লির স্বাভাবিক ক্রিয়াকলাপ এবং নিয়ন্ত্রণের বাইরে চুল্লির ক্ষতি এড়ান।

বৈদ্যুতিক চুল্লির প্রতিটি জোনে কাজের অবস্থার ইঙ্গিত:

প্রতিটি ফেজ এবং জোনে নির্দেশক আলো রয়েছে যে এটি কাজ করে কিনা তা নির্দেশ করে।যখন

চুল্লি উত্তপ্ত হয়, সূচক আলো বর্তমানের আকার এবং কর্মীদের সাথে ফ্ল্যাশ করবে

স্বজ্ঞাতভাবে চুল্লির প্রতিটি জোনে প্রতিটি পর্যায়ের কাজের অবস্থা দেখতে পারে।

চুল্লি তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার প্রতিটি জোন এবং ফেজ একটি দিয়ে সজ্জিত

হিটিং এলিমেন্টের রিয়েল-টাইম ওয়ার্কিং কারেন্ট প্রদর্শন করতে ammeter।

অ্যালার্ম ডিভাইস:

সমর্থনকারী নিয়ন্ত্রণ সিস্টেমের প্রতিটি এলাকা ফাংশন দিয়ে সজ্জিত করা হয়

অতিরিক্ত তাপমাত্রা শব্দ এবং হালকা অ্যালার্ম।যতক্ষণ চুল্লির কোনো এলাকা

তাপমাত্রা, সিস্টেম অ্যালার্ম দ্বারা সেট করা উচ্চ সীমা অ্যালার্ম মান পৌঁছেছে

একটি অ্যালার্ম দেবে, এবং এই এলাকার সাথে সম্পর্কিত অ্যালার্ম নির্দেশকও দেবে

ফ্ল্যাশ.একই সময়ে, হিটারের প্রধান পাওয়ার সাপ্লাইটি কেটে দেওয়া হয়

বড় বর্তমান যোগাযোগকারী, এবং অপারেটর সরাসরি কারণ খুঁজে বের করতে পারেন

এলার্ম ইঙ্গিত, যাতে চুল্লি নিরাপদ অপারেশন নিশ্চিত করতে.

ইন্টারলক সুরক্ষা ফাংশন:

বৈদ্যুতিক চুল্লির প্রতিটি যান্ত্রিক সংক্রমণ অংশ ইন্টারলক নিয়ন্ত্রণ গ্রহণ করে,

অর্থাৎ, ফার্নেস কভার হওয়ার পরে গরম করার উপাদানের শক্তি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়

সামান্য খোলা, এবং চুল্লি কভার স্বয়ংক্রিয়ভাবে বন্ধ যখন এটি উত্থাপিত হয়

মনোনীত অবস্থান।হিটার শক্তি স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করা হয় যখন চুল্লি

কভার বন্ধ করা হয়েছে, যাতে কার্যকরভাবে ভুল অপারেশন এবং ব্যর্থতা প্রতিরোধ করা যায়।

প্রধান নিয়ন্ত্রণ মন্ত্রিসভা:

চুল্লির প্রধান নিয়ন্ত্রণ মন্ত্রিসভার শরীর জাতীয় মান GGD গ্রহণ করে,

এবং এর সামগ্রিক মাত্রা হল 2100 *800*600mm, এবং বায়ুচলাচল এবং তাপ অপচয়

প্রভাব ভাল।ক্যাবিনেট বডি ইন্ডাস্ট্রাই গ্রে দিয়ে লেপা।একটি অক্ষীয় প্রবাহ ফ্যান ইনস্টল করা হয়

প্রতিটি কন্ট্রোল ক্যাবিনেটের পিছনের দরজায়, যা কার্যকরভাবে তাপমাত্রা কমাতে পারে

SCR কুলিং ফ্যানের সাথে পরিচলনের পরে কন্ট্রোল ক্যাবিনেটে।

বৈদ্যুতিক উপাদানগুলি দেশীয় বিখ্যাত ব্র্যান্ডের।

5.9 দ্রুত শীতল করার সরঞ্জাম

গ্রাহকদের শীতল করার প্রয়োজনীয়তা মেটাতে, একটি কুলিং ব্লোয়ার ইনস্টল করা হয়

বৈদ্যুতিক চুল্লির নীচে।চুল্লি উপরের অংশ একটি সঙ্গে প্রদান করা হয়

কুলিং পোর্ট, যা বৈদ্যুতিক চুল্লি কাজ করার সময় বন্ধ থাকে।ঠান্ডা হলে খুলুন

কুলিং পোর্ট এবং কুলিং ফ্যান শুরু করুন, যা চুল্লিতে বায়ু প্রবাহিত করে এবং

তাপ বের করে আনুন, যাতে দ্রুত শীতল করার উদ্দেশ্য অর্জন করা যায়

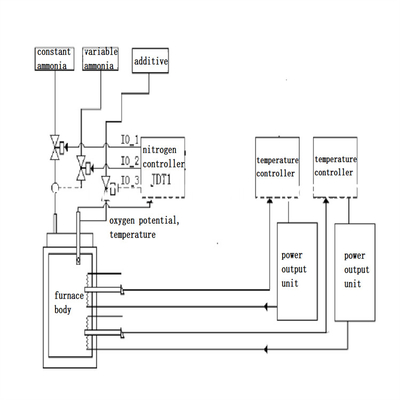

5.10 নাইট্রোজেন প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা

5.10.1 বৈশিষ্ট্য

ক) মডেল: পিট টাইপ ফার্নেস নাইট্রোজেন সম্ভাব্য/তাপমাত্রা (অ্যামোনিয়া পচনের হার)

নিয়ন্ত্রণ ব্যবস্থা.

খ) প্রক্রিয়া: এটি নাইট্রাইডিং, নরম নাইট্রাইডিং এবং নাইট্রোজেনের স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে

সম্ভাব্য (অ্যামোনিয়া পচন হার) এবং প্রক্রিয়ার তাপমাত্রা।

গ) উপযুক্ত পরিবেশ: বিশুদ্ধ অ্যামোনিয়া, অ্যামোনিয়া এবং মিথানল/ইথানল, CO2, ইত্যাদি।

ঘ) নিয়ন্ত্রণ মোড: দুটি অ্যামোনিয়া পচন নিয়ন্ত্রণ মোড:

ই) স্বয়ংক্রিয় মোডের অধীনে, তাপ পরিবাহিতা হাইড্রোজেন বিশ্লেষক হিসাবে ব্যবহৃত হয়

সেন্সর, এবং প্রোগ্রামযোগ্য নাইট্রোজেন সম্ভাব্য নিয়ামক অ্যামোনিয়া নিয়ন্ত্রণ করতে ব্যবহৃত হয়

সোলেনয়েড ভালভের মাধ্যমে অ্যামোনিয়া প্রবাহ সামঞ্জস্য করে চুল্লিতে পচনের হার।

চ) ম্যানুয়াল মোডের অধীনে, ধ্রুবক অ্যামোনিয়া গ্যাস এবং নিয়ন্ত্রিত অ্যামোনিয়া গ্যাস

স্থিতিশীল প্রবাহ দ্বারা নিয়ন্ত্রিত।

ছ) প্রক্রিয়া প্রোগ্রামিং: নাইট্রোজেন নিয়ন্ত্রণ যন্ত্র এবং তাপমাত্রা নিয়ন্ত্রণ যন্ত্র

তাপমাত্রা এবং নাইট্রোজেন সম্ভাবনার সিঙ্ক্রোনাস নিয়ন্ত্রণ উপলব্ধি করতে।প্রতিটি প্রক্রিয়া

পদ্ধতি 10 বিভাগে বিভক্ত করা যেতে পারে, এবং পদ্ধতির 100 সেট সংরক্ষণ করা যেতে পারে।

প্রোগ্রামগুলি ব্যবহারকারীদের দ্বারা পরিবর্তন করা যেতে পারে যাতে তাদের পরে কল করা যায়।

জ) সিস্টেমের অন্যান্য ফাংশন: সিস্টেমের প্রক্রিয়া সময়ের ফাংশন আছে

সমাপ্তি এবং অ্যামোনিয়া সম্ভাব্য overrun বিপদাশঙ্কা.

5.10.2 চুল্লি তাপমাত্রা নিয়ন্ত্রণ

সিস্টেমের নির্ভরযোগ্যতা, নিয়ন্ত্রণ নির্ভুলতা এবং সহজ অপারেশন বিবেচনা করে,

জাপান থেকে আমদানি করা তাপমাত্রা নিয়ন্ত্রক নিম্ন যন্ত্র হিসাবে ব্যবহৃত হয়,

এবং বুদ্ধিমান যন্ত্রটি নিয়ন্ত্রণের জন্য ব্যবহৃত হয়, যা স্ব-টিউন এবং স্ব-অভিযোজিত করতে পারে

প্রতিটি জোন নিয়ন্ত্রণ করুন, যাতে প্রতিটি জোনের নিয়ন্ত্রণ নির্ভুলতা সর্বোত্তম মূল্যে পৌঁছাতে পারে,

এবং তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ± 1 ℃ পৌঁছতে পারে।

5.10.3 PLC নিয়ন্ত্রণ

PLC সিস্টেম তাপমাত্রা এবং অ্যামোনিয়া পচন গণনা করে এবং বিশ্লেষণ করে

হার, এবং নিম্ন তাপমাত্রা এবং নাইট্রোজেন সম্ভাব্য লক্ষ্য মান পাঠায়

ব্যাপক এবং ইউনিফাইড ব্যবস্থাপনার জন্য সিস্টেম. প্রকৃত কাজ অনুযায়ী

নিম্ন সিস্টেম দ্বারা সংগৃহীত অবস্থা, সিস্টেম এছাড়াও তাপমাত্রা প্রদর্শন করে,

অ্যামোনিয়া পচনের হার, নাইট্রোজেনের সম্ভাবনা এবং প্রকৃত নাইট্রাইডিং প্রক্রিয়ায় সময়।

আমাদের কোম্পানি, সিস্টেম দ্বারা প্রতিষ্ঠিত সাধারণ গাণিতিক মডেল অনুযায়ী

স্বয়ংক্রিয়ভাবে পুরো নাইট্রাইডিং প্রক্রিয়া (তাপমাত্রা, নাইট্রোজেন সম্ভাব্য, সময়, ইত্যাদি) নিয়ন্ত্রণ করে।

প্রকৃত অপারেশনে, কর্মীদের শুধুমাত্র সংশ্লিষ্ট প্রক্রিয়া নম্বর ইনপুট করতে হবে

ওয়ার্কপিসের উপাদান এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে

প্রতিটি জোনে প্রক্রিয়া করা হয়, এবং স্টার্ট বোতাম টিপুন, এবং পুরো প্রক্রিয়াটি

স্বয়ংক্রিয়ভাবে কম্পিউটার দ্বারা নিয়ন্ত্রিত হবে.

• প্রক্রিয়াটির অপারেশনের পরে, সিস্টেমটি প্রম্পটে ঘণ্টা বাজবে
• দ্রুত শীতল এবং নাইট্রোজেন সরবরাহ পরিচালনা করার জন্য অপারেটর।দ্রুত
• কুলিং এবং নাইট্রোজেন সরবরাহ বোতাম দ্বারা নিয়ন্ত্রিত হয়।
• যন্ত্রটি পাওয়ার-অফ সুরক্ষা, অবিরত অপারেশন সহ সরবরাহ করা হয়
• শক্তি পুনরুদ্ধার করার পরে, এবং চুল্লিটি নিষ্কাশনের সময় অ্যালার্ম,
• অ্যামোনিয়া পচন হার সীমা অতিক্রম করে এবং তাপমাত্রা সীমা অতিক্রম করে।

গ) প্রসেস কন্ট্রোলে স্টেপ এবং স্কিপ সেকশনের স্যুইচিং ফাংশন রয়েছে।

5.10.4 প্রযুক্তিগত সূচক:

অ্যামোনিয়া সম্ভাব্যতা নিয়ন্ত্রণ নির্ভুলতা: ± 3.0% + H2;

অ্যামোনিয়া পচন হার নিয়ন্ত্রণ পরিসীমা: 0% ～ 100%;

চুল্লি তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: ± 1 ℃;

5.11 বাষ্প জেনারেটর

5.11.1 প্রযুক্তিগত পরামিতি

রেট পাওয়ার: 9KW,

রেটেড বাষ্পীভবন ক্ষমতা: 25KG/H;

রেটেড বাষ্প তাপমাত্রা: 171℃;

ওয়ার্কিং ভোল্টেজ: 380V;

জলের পরিমাণ: 28L;

ওজন: 75 কেজি;

সামগ্রিক মাত্রা: 77*51*92cm;

পাওয়ার সাপ্লাই: 3 ফেজ, 380V, 50Hz;

প্রধান বাষ্প ব্যাস (DN): 15;

নিরাপত্তা ভালভ ব্যাস (DN): 15;

ইনলেট ব্যাস (DN): 15;

5.11.2 বাষ্প জেনারেটরের নকশা এবং গঠন

ক) চাইনিজ স্টিম জেনারেটরের মান অনুযায়ী

খ) নিম্ন জলস্তরের শাটডাউন অ্যালার্ম

গ) বর্তমান স্টপ অ্যালার্ম ওভার

5.11.3 প্রধান বৈদ্যুতিক যন্ত্রপাতি এবং বাষ্প জেনারেটরের নিয়ন্ত্রণ ব্যবস্থা:

ক) প্রধান বৈদ্যুতিক হিটার একটি যৌথ উদ্যোগের পণ্য হতে হবে।

খ) প্রধান বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের উপাদানগুলি চীনের সুপরিচিত ব্র্যান্ড

গ) চাপ স্বয়ংক্রিয় নিয়ন্ত্রণ ডিভাইস সীমিত

ঘ) স্বয়ংক্রিয় ত্রাণ ভালভ স্রাব ডিভাইস

ঙ) পাওয়ার অফ এবং ওপেন ফেজ সুরক্ষা ফাংশন

5.11.4 বাষ্প জেনারেটরের প্রধান উপাদান

5.11.5ফিড ওয়াটার পাম্প

খ) তরল স্তর নির্দেশক

গ) নিরাপত্তা ভালভ

ঘ) চাপ নিয়ন্ত্রণকারী

ঙ) নিষ্কাশন ভালভ

চ) তরল স্তরের রিলে

জ) তরল স্তরের সেন্সর

5.12 অ্যামোনিয়া ড্রায়ার

চুল্লিটি একটি অ্যামোনিয়া ড্রায়ার দিয়ে সজ্জিত যাতে অ্যামোনিয়া শুকিয়ে যায়

ভিতরে চুল্লি মধ্যে খাওয়ানোর আগে.

5.13 বর্জ্য গ্যাস বার্ন ডিভাইস

চুল্লি একটি বর্জ্য গ্যাস বার্ন ডিভাইস দিয়ে সজ্জিত করা হয়।এটি গরম করতে পারে

গ্যাস নষ্ট করে পুড়িয়ে ফেলুন।পরিবেশের কোনো দূষণ নেই।

5.13 ভ্যাকুয়াম পাম্প

চুল্লি একটি ভ্যাকুয়াম পাম্প (2X-70) দিয়ে সজ্জিত করা হয় যাতে বাতাস বের হয়।

এটি অ্যামোনিয়া খরচ কমাতে পারে।

6. সরবরাহের সুযোগ

7. কন্ট্রোল সিস্টেমের উপাদান

দ্রষ্টব্য: গ্রাহককে লক্ষ্য না করেই উপাদান ব্র্যান্ডগুলিকে সমতুল্যগুলিতে পরিবর্তন করা যেতে পারে

বর্তমানের অনুপলব্ধতার কারণে।

8. প্রধান যান্ত্রিক অংশের উৎপত্তি

9. প্রযুক্তিগত নথি প্রদান করা হয়েছে
