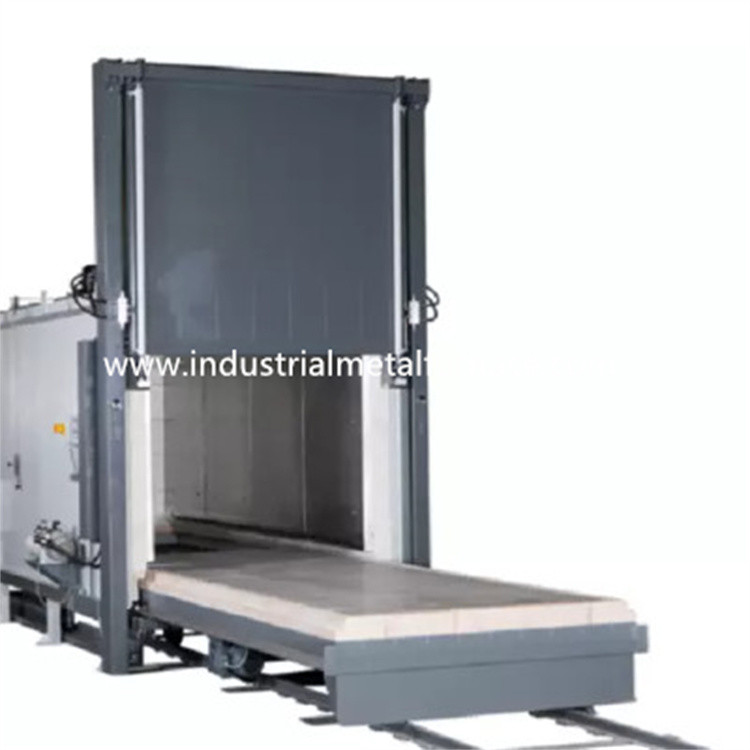

বগি হার্থ হিট ট্রিটমেন্ট ফার্নেস টিল্টিং ট্রলি 65KW 18টন 1100*550*450

টিল্টিং ট্রলি হিট ট্রিটমেন্ট ফার্নেস, বগি হার্থ ফার্নেস

1. আবেদন

টিল্টিং ট্রলি ফার্নেস একটি আদর্শ শক্তি-সাশ্রয়ী পর্যায়ক্রমিক

সুপার শক্তি সঞ্চয় কাঠামো এবং সঙ্গে অপারেশন চুল্লি

80% শক্তি সঞ্চয়. ট্রলি বিরোধী সংঘর্ষ sealing গ্রহণ

ইট, স্বয়ংক্রিয় ইট বাঁক প্রক্রিয়া, স্বয়ংক্রিয় sealing

ট্রলি এবং চুল্লি দরজা, এবং সমন্বিত রেল সংযোগ.এটা করে

ভিত্তি স্থাপনের প্রয়োজন নেই।এটি স্থাপন করা হলে এটি ব্যবহার করা যেতে পারে

অনুভূমিক মাটিতে এবং ভিত্তি প্যাড লোহা বা সঙ্গে সংশোধন করা হয়েছে

সম্প্রসারণ স্ক্রু।টিল্টিং ট্রলি ফার্নেস প্রধানত নিভানোর জন্য ব্যবহৃত হয়,

বিভিন্ন যান্ত্রিক অংশের অ্যানিলিং, বার্ধক্য এবং তাপ চিকিত্সা

যেমন উচ্চ ক্রোমিয়াম এবং উচ্চ ম্যাঙ্গানিজ ইস্পাত ঢালাই,

নোডুলার ঢালাই লোহা, রোলস, ইস্পাত বল, 45 ইস্পাত এবং স্টেইনলেস স্টীল।

2. প্রযুক্তিগত পরামিতি:

দ্রষ্টব্য: কোম্পানি ব্যবহারকারীদের চাহিদা অনুযায়ী বিশেষ নকশা এবং উত্পাদন প্রদান করতে পারে.

3.কাঠামোগত বৈশিষ্ট্য

চুল্লি শেল:

টিল্টিং ট্রলি হিট ট্রিটমেন্ট ফার্নেস শেলটি ইস্পাত প্লেট এবং বিভাগ ইস্পাত দিয়ে ঝালাই করা হয়,

এবং চুল্লি শরীরের নীচে ট্রলি হালকা রেল সঙ্গে সংযুক্ত করা হয়.ব্যবহারকারীরা না

ফাউন্ডেশন ইনস্টলেশন প্রয়োজন, কিন্তু শুধুমাত্র ফ্ল্যাট সিমেন্ট মেঝে এটি করা প্রয়োজন.

চুল্লি আস্তরণের:

গাড়ির নীচের চুল্লির আস্তরণটি চুল্লির আস্তরণ হিসাবে হালকা অবাধ্য ইট গ্রহণ করে,

যা ঐতিহ্যগত ইট চুল্লির তুলনায় প্রায় 80% শক্তি সঞ্চয় করে।দ্য

দীর্ঘ ফাইবার কম্বল, ডায়াটোমাইট ইট এবং ভার্মিকুলাইট পাউডার তাপ হিসাবে ব্যবহৃত হয়

নিরোধক উপকরণ।চুল্লি মুখ ভারী বিরোধী সংঘর্ষ ইট এবং ভারী গ্রহণ করে

ট্রলি পৃষ্ঠের উচ্চ অ্যালুমিনিয়াম বিরোধী চাপ ইট. গোলকধাঁধা ছাড়াও

বৈদ্যুতিক চুল্লি বডি এবং ট্রলির মধ্যে অবাধ্য রাজমিস্ত্রি, স্ব-অভিনয়

তাপ বিকিরণ এবং পরিচলন ক্ষতি কমাতেও সিলিং প্রক্রিয়া ব্যবহার করা হয়

বৈদ্যুতিক চুল্লি এবং চুল্লি তাপমাত্রার অভিন্নতা উন্নত।

গরম করার উপাদান:

গরম করার উপাদান উচ্চ-তাপমাত্রা প্রতিরোধের খাদ তারের ক্ষত একটি মধ্যে তৈরি করা হয়

সর্পিল আকৃতি, যা চুল্লির পাশে, চুল্লির দরজা, পিছনের দেয়াল এবং

ট্রলি তারের ইট বিছানো, এবং জাতীয় মান সকেট ইট দিয়ে সংশোধন করা হয়েছে।

নীচে প্লেট:

ট্রলিটি একটি চাপ এবং উচ্চ তাপমাত্রা প্রতিরোধী ঢালাই ইস্পাত দিয়ে সজ্জিত

অক্সাইড স্কেল প্রতিরোধ করার জন্য workpiece বহন করার জন্য চুল্লি নীচের প্লেট

গরম করার উপাদানের চারপাশে পড়া থেকে ওয়ার্কপিস গরম করার পরে উত্পন্ন হয়

চুল্লি নীচের প্লেট মধ্যে ফাঁক মাধ্যমে এবং ক্ষতি ঘটাচ্ছে

গরম করার উপাদান, চুল্লির নীচের প্লেট এবং চুল্লির মধ্যে যোগাযোগ

শরীর প্লাগ-ইন যোগাযোগ গ্রহণ করে। স্বাভাবিক ব্যবহার নিশ্চিত করার জন্য, এটি প্রয়োজনীয়

প্রায়শই ট্রলি ফার্নেসের নীচের প্লেটের নীচে অক্সাইড স্কেলটি পরিষ্কার করুন।

সাধারণত, সপ্তাহে একবার পরিষ্কার করুন।শুদ্ধ করার সময়, চুল্লির নীচের প্লেটটি তুলুন

এবং সংকুচিত বায়ু দিয়ে প্রতিরোধের তারের খাঁজে অক্সাইড স্কেল পরিষ্কার করুন।

অক্সাইড স্কেল যাতে চুল্লির তারে শর্ট সার্কিট না হয় সেদিকে মনোযোগ দিন।

চুল্লি দরজা

চুল্লি দরজা ডিভাইস চুল্লি দরজা, চুল্লি দরজা উত্তোলন গঠিত হয়

প্রক্রিয়া এবং চুল্লি দরজা টিপে ডিভাইস.চুল্লির দরজার খোল

বিভাগ ইস্পাত এবং প্লেট দ্বারা ঢালাই, একটি দৃঢ় ফ্রেম গঠন সঙ্গে, যা স্ট্যাক করা হয়

অবাধ্য ফাইবার প্রেসিং মডিউল সহ।এটি ভাল তাপ নিরোধক থাকা প্রয়োজন

কর্মক্ষমতা এবং হালকা ওজন। চুল্লি দরজার উত্তোলন ডিভাইস বৈদ্যুতিক ডিভাইস গ্রহণ করে,

যা মূলত ফার্নেস ডোর ফ্রেম, ফার্নেস ডোর লিফটিং বিম, রিডুসার দিয়ে গঠিত,

স্প্রোকেট, ট্রান্সমিশন শ্যাফট এবং বিয়ারিং।চুল্লি দরজা উত্তোলন দ্বারা চালিত হয়

রিডুসারে ইতিবাচক এবং নেতিবাচক সংক্রমণ।চুল্লি দরজা উত্তোলন হ্রাসকারী

এছাড়াও একটি ব্রেক ডিভাইস দিয়ে সজ্জিত করা হয়, যা কার্যকরভাবে স্থানচ্যুতি প্রতিরোধ করতে পারে

উত্তোলন প্রক্রিয়ার সময় চুল্লি দরজার. চুল্লি দরজা টিপে ডিভাইস

গার্হস্থ্য উন্নত বসন্ত প্রেসিং কাঠামো গ্রহণ করে।যখন চুল্লির প্রয়োজন হয়

উত্তোলনের জন্য, চুল্লির দরজার স্ব-ওজন স্বয়ংক্রিয়ভাবে চুল্লিটি ছেড়ে দেবে

লিভারের মাধ্যমে দরজা এবং এটি একটি নির্দিষ্ট দূরত্ব থেকে অনুভূমিকভাবে সরান এবং তারপর উঠুন।

যখন চুল্লি দরজা জায়গায় ড্রপ এবং চুল্লি দরজা টিপতে হবে

ট্রলির উপর কপিকল নিচে, বসন্ত শক্তি চুল্লি দরজা সরানো হবে

লিভারের মাধ্যমে কম্প্রেশন সিলিং অবস্থায় অনুভূমিকভাবে।প্রেসিং ডিভাইস

এই কাঠামোর ফার্নেস দরজা এবং ফাইবার প্লেনের মধ্যে কোন ঘর্ষণ করে না

চুল্লি মুখ তুলো, এবং ভাল কর্মক্ষমতা এবং দীর্ঘ সেবা বৈশিষ্ট্য আছে

মিশন

ট্রলি ফ্রেমটি ওয়েল্ডিং সেকশন স্টিলের দ্বারা গঠিত হয় এবং এর অনমনীয়তা কোন বিকৃতি নিশ্চিত করে না

সম্পূর্ণ লোডের অধীনে। অভ্যন্তরটি অবাধ্য ইট দিয়ে নির্মিত এবং সহজে সংঘর্ষ হওয়া অংশ এবং

লোড-ভারবহন অংশগুলির কাঠামোগত শক্তি বাড়ানোর জন্য ভারী ইট দিয়ে নির্মিত হয়

চুল্লি আস্তরণের।ট্রলি স্ব-চালিত কাঠামো গ্রহণ করে, এবং এর ড্রাইভিং স্প্রোকেট

ট্রলি সীল স্বয়ংক্রিয় গ্রহণ করে

গোলকধাঁধা কাঠামো সিল.ট্রলিটি চুল্লিতে প্রবেশ করলে, এটি স্বয়ংক্রিয়ভাবে উত্তোলিত হয় এবং

ক্যাম এবং রোলার ঢালের অ্যাকশনের মাধ্যমে সিল করা হয়। ট্রলি চলে গেলে, সিলিং

খাঁজ স্বয়ংক্রিয়ভাবে পড়ে যাবে, এবং সিলিং খাঁজে সিলিং বালির প্রয়োজন নেই

ভরাট হওয়ার পরে ঘন ঘন যোগ করতে হবে। ট্রলি চলে গেলে, উত্তোলন এবং নামানো

চুল্লির দরজা বৈদ্যুতিকভাবে নিয়ন্ত্রিত, ইলেক্ট্রোম্যাগনেটিক ব্রেক দিয়ে সজ্জিত,

যা ফার্নেস বডিতে আঘাত করা থেকে জড়তা প্রতিরোধ করতে পারে এবং ইন্টারলক কন্ট্রোল, অর্থাৎ,

চুল্লির দরজাটি সামান্য খোলার পরে, স্বয়ংক্রিয়ভাবে গরম করার উপাদানটি কেটে ফেলুন এবং

একই সময়ে ট্রলি ট্রাভেলিং মেকানিজমের পাওয়ার সাপ্লাই পুনরুদ্ধার করুন। পরে

চুল্লি দরজা জায়গায় বন্ধ, স্বয়ংক্রিয়ভাবে ট্রলি পাওয়ার সাপ্লাই বন্ধ

ভ্রমণ প্রক্রিয়া এবং একই সময়ে গরম করার উপাদানগুলির পাওয়ার সাপ্লাই পুনরুদ্ধার করুন।

ওভারটার্নিং হাইড্রোলিক মেকানিজম: হাইড্রোলিক পাওয়ার ওভারটার্নিং মেকানিজম

মোটর, প্লাঞ্জার পাম্প, সোলেনয়েড ভালভ এবং হাইড্রোলিক তেল সিলিন্ডারের সমন্বয়ে গঠিত।দ্য

কন্ট্রোল ক্যাবিনেট বৈদ্যুতিক বোতাম দ্বারা নিয়ন্ত্রিত হয়, এবং বিরোধী ওভারটার্নিং ডিভাইস ইনস্টল করা হয়

সুবিধাজনক ব্যবহার নিশ্চিত করতে।

দ্রষ্টব্য: শক্তি সঞ্চয় ফাইবার তুলো চুল্লি আস্তরণের জন্য নির্বাচন করা যেতে পারে, এবং

শক্তি-সঞ্চয় প্রভাব আরো স্পষ্ট, প্রায় 60% পর্যন্ত।
