1200Pa 1.5m/মিনিট ইন্ডাস্ট্রিয়াল মেটাল মেল্টিং ফার্নেস ব্যাগ টাইপ ডাস্ট কালেক্টর 2000mm

নতুন উচ্চ মানের মাঝারি আকারের ব্যাগ টাইপ ডাস্ট কালেক্টর পরিচালনা করা সহজ

1. আবেদন

এই সরঞ্জাম উচ্চ-তাপমাত্রা ফ্লু গ্যাসের চিকিত্সার জন্য।

চিকিত্সা ব্যবস্থা দুই-গ্রেডের ধুলো অপসারণ গ্রহণ করে।প্রথম শ্রেণী

উচ্চ-দক্ষ ধুলো সংগ্রাহক গ্রহণ করে, যা প্রধানত চিকিত্সার জন্য ব্যবহৃত হয়

অ্যালুমিনিয়াম গলানোর চুল্লিতে গলে যাওয়ার সময় উত্পাদিত মোটা কণা,

এবং দুর্দান্ত শীতল প্রভাব রয়েছে।দ্বিতীয় গ্রেড উচ্চ-দক্ষতা গ্রহণ করে

নাড়ি ধুলো অপসারণ ব্যাগ ধুলো সংগ্রাহক, যা 99.5% পর্যন্ত ধুলো ফিল্টার করতে পারে,

জাতীয় নির্গমন মান প্রয়োজনীয়তা পূরণ.চিকিত্সা বায়ু

ধুলো অপসারণ ব্যবস্থার আয়তন হল 17000 m3/h।

ধুলো সংগ্রাহকের ফিল্টার এলাকা নির্ধারণ: ফিল্টার বাতাসের গতি

1.5m/মিনিট, ফিল্টার এলাকা 15m2, এবং ধুলো সংগ্রাহক পালস গ্রহণ করে

বিরোধী ঘনীভবন পালস ব্যাগ ফিল্টার.

2. কাজের নীতি

2.1 ধুলো সংগ্রাহক হল অ্যান্টি কনডেনসেশন পালস টাইপ ডাস্ট কালেক্টর।

2.2 ধুলো সংগ্রাহক একক সারি ডিজাইনের, 120টি ফিল্টার ব্যাগ সহ

মোট পরিস্রাবণ এলাকা 15m2।

2.3 ফিল্টার ব্যাগটি φ 130 × 2000 এর আদর্শ আকার গ্রহণ করে এবং

উপাদান বিরোধী ঘনীভবন পলিয়েস্টার সুই অনুভূত হয়.

2.4 বহিরাগত ফিল্টার প্রকার ধুলো সংগ্রাহক জন্য গৃহীত হয়, এবং ফিল্টার

ধুলো সংগ্রাহকের ব্যাগ বসন্ত দ্বারা রাইফেল প্লেটের সাথে সংযুক্ত থাকে

সম্প্রসারণ রিং, বায়ু এবং ধুলো গ্যাসের মধ্যে বিচ্ছেদ গঠন করে।

2.5 পালস সংকেত পালস কন্ট্রোলার দ্বারা পালস সোলেনয়েড ভালভে পাঠানো হয়,

এবং পালস সোলেনয়েড ভালভ ফিল্টার ব্যাগ তৈরি করতে সংকুচিত বায়ু বের করে

রেডিয়াল বিকৃতি এবং ধুলো বন্ধ.

2.6 ধুলো সংগ্রাহকের উপরে একটি প্রবেশদ্বার রয়েছে, যা ব্যবহার করা হয়

রক্ষণাবেক্ষণ এবং ব্যাগ পরিবর্তনের জন্য (রক্ষণাবেক্ষণ, মেরামত এবং ব্যাগ পরিবর্তন

ধুলো সংগ্রাহক প্রবেশ ছাড়াই মেশিনের বাইরে বাহিত হতে পারে

ধুলো সংগ্রাহকের ভিতরে)।

2.7 ধুলো সংগ্রাহকের বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা এর গঠন গ্রহণ করে

সিল করা দরজা, যা ধুলো-প্রমাণ এবং জলরোধী।

2.8 ফ্লু গ্যাসের উচ্চ তাপমাত্রা ধুলোয় প্রবেশ করা প্রতিরোধ করার জন্য

রিমুভার, একটি তাপমাত্রা পরিমাপ বিন্দু ধুলো অপসারণ পাইপ সেট করা হয়.

চুল্লির অপারেশন পয়েন্টে তাপমাত্রা সূচক ইনস্টল করা হয়

এবং অপারেটরকে তাপমাত্রা মনে করিয়ে দেওয়ার জন্য একটি অ্যালার্ম ডিভাইস দিয়ে সজ্জিত

ডাস্ট রিমুভারের উত্থান খুব বেশি এবং তাজা বাতাসের পরিপূরক পরিমাপ নিতে

পুরো ধুলো অপসারণ সিস্টেমের নিরাপদ অপারেশন নিশ্চিত করুন।

2.9 ফ্যান নির্বাচন: সিস্টেমের নকশা বায়ু ভলিউম অনুযায়ী, 1 সেট

G4-73-10D বয়লার প্ররোচিত ড্রাফ্ট ফ্যান গৃহীত হয়, যার একক মোট চাপ

3251-3018pa, বাতাসের পরিমাণ 25566-32083m3/h, Y150M-4 এর মোটর এবং

18.5 কিলোওয়াটের শক্তি।

2.10 সিস্টেম নিয়ন্ত্রণ: সিস্টেমের প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী,

ধুলো সংগ্রাহক এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার জন্য একটি নিয়ন্ত্রণ মন্ত্রিসভা সেট করা হয়েছে

নাড়ি ধুলো পরিস্কার সিস্টেম এবং তাপমাত্রা নিরীক্ষণ নিয়ন্ত্রণ

ধুলো সংগ্রাহক, এবং প্রধান ফ্যান ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা শুরু হয়।

3.ইসরঞ্জাম বৈশিষ্ট্য

3.1 অ্যান্টি কনডেনসেশন পালস ব্যাগ ফিল্টার হল এক ধরনের একক সম্মিলিত ধুলো অপসারণ

বড় বায়ু ভলিউম সঙ্গে সরঞ্জাম, কম ফিল্টারিং বায়ু গতি, ভাল ধুলো অপসারণ

প্রভাব, উচ্চ ধুলো অপসারণ দক্ষতা, নির্ভরযোগ্য অপারেশন, সুবিধাজনক রক্ষণাবেক্ষণ

এবং ছোট মেঝে এলাকা।মডুলার উত্পাদন, স্থিতিশীল গুণমান।

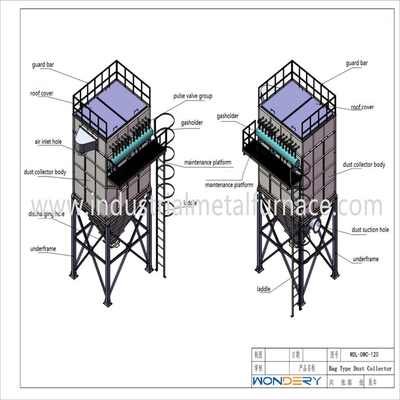

3.2 কাজের নীতি: ধুলো সংগ্রাহকটি উপরের বাক্স, মাঝারি বাক্স দ্বারা গঠিত,

অ্যাশ হপার, গাইড প্লেট, সমর্থন, ফিল্টার ব্যাগ উপাদান, ইনজেকশন ডিভাইস, সুরক্ষা

সিস্টেম, কন্ট্রোল সিস্টেম ইত্যাদি। ধুলোবালি গ্যাস ছাই ফড়িং এর মাধ্যমে প্রবেশ করে

ডাইভারশন পাইপ।ছাই ফড়িং এর ডাইভারশন সিস্টেমের নির্দেশনায়,

বড় কণা ধুলো সরাসরি ছাই ফড়িং পরে বিচ্ছেদ পরে পড়ে, এবং

বাকি ধুলো বাতাসের প্রবাহের সাথে মধ্যম বাক্সের ফিল্টারিং এলাকায় প্রবেশ করে।দ্য

ফিল্টার করা পরিষ্কার গ্যাস উপরের বাক্স এবং নিষ্কাশন পাইপ মাধ্যমে নিষ্কাশন করা হয়

ফিল্টার ব্যাগের মাধ্যমে।ফিল্টারিং অবস্থার অগ্রগতি সঙ্গে, যখন ধুলো

ফিল্টার ব্যাগ পৃষ্ঠের উপর একটি নির্দিষ্ট পরিমাণ, ধুলো পরিস্কার নিয়ন্ত্রণ ছুঁয়েছে

ডিভাইস সেট অনুযায়ী ইনজেকশনের জন্য ইলেক্ট্রোম্যাগনেটিক পালস ভালভ খুলবে

ফিল্টার ব্যাগের ধুলো ঝেড়ে ফেলার পদ্ধতি।ছাই পড়ে ধুলো

ফড়িং ছাই স্রাব ভালভ মাধ্যমে নিষ্কাশন করা হয়.

3.3 ফিল্টার এলাকা এবং দৈর্ঘ্য সামঞ্জস্য করা যেতে পারে.ফিল্টার-ব্যাগের পরিমাণ হতে পারে

প্রয়োজনীয় বায়ু ভলিউম মানিয়ে পরিবর্তিত.

3.4 অ্যান্টি-কনডেনসেশন পালস ব্যাগ ফিল্টার হল একটি বাহ্যিক ফিল্টার।ধূলিকণাযুক্ত

গ্যাস ফিল্টার ব্যাগের বাইরে থাকে যখন পরিষ্কার বাতাস ফিল্টার ব্যাগ এবং ব্যাগের ভিতরে থাকে

মুখ উপরের দিকে।ব্যাগ রেডিয়াল বিকৃতি তৈরীর পালস জেটিং শুরু করুন, এবং

ধুলো ঝেড়ে ফেলা

3.5 ধুলো সংগ্রাহক অনলাইন ছাই পরিষ্কারের পদ্ধতি গ্রহণ করে।

3.6 সেকেন্ডারি এয়ার ডিস্ট্রিবিউশন পদ্ধতিটি গৃহীত হয় যাতে ধুলো-বোঝাই বাতাস প্রবেশ করতে পারে

গাইড পাইপ এবং বায়ু বিতরণ সিস্টেমের মাধ্যমে ফিল্টার এলাকা, যা নিশ্চিত করে

ইউনিট বায়ু গ্রহণের অভিন্নতা এবং মসৃণতা, যাতে ব্যবহার উন্নত করা যায়

ফিল্টার এলাকার অনুপাত এবং ফিল্টার উপাদানের পরিষেবা জীবন।

3.7 ফিল্টার ব্যাগ একটি ভাল sealing সঙ্গে বসন্ত সম্প্রসারণ রিং টাইপ গ্রহণ করে

কর্মক্ষমতা এবং একটি দ্রুত প্রতিস্থাপন গতি।উপরের কভারটি খুলুন এবং প্রতিস্থাপন করুন

1-2 জনের ব্যাগ।

3.8 ব্যাগ ফ্রেমওয়ার্ক একটি তারকা আকৃতির কাঠামো (10 পাঁজর) গ্রহণ করে একটি η-আকৃতির

ব্যাগ ফ্রেমের উল্লম্ব অবস্থান নিশ্চিত করতে উপরে কোল্ড স্ট্যাম্পিং ছোট পাইপ

এবং ইনজেকশনের সময় ফিল্টার ব্যাগের মুখের নিরাপত্তা রক্ষা করতে।এটি ফিল্টার এড়িয়ে চলে

ব্যাগ স্টিকিং পরে ধুলো সংগ্রাহক একটি সময়ের জন্য কাজ করে, মসৃণ নিশ্চিত করে

ব্যাগ পরিবর্তন, এবং ব্যাগ পরিবর্তনের প্রক্রিয়ায় ব্যাগের ক্ষতি হ্রাস করে।

3.9 ধুলো সংগ্রাহক একটি অপসারণযোগ্য ছাদ এবং রক্ষণাবেক্ষণের জন্য একটি প্ল্যাটফর্ম গ্রহণ করে

এসকেলেটর, যা কর্মীদের ওভারহোল, ব্যবহার এবং পরিচালনার জন্য সুবিধাজনক।

4.চাবিউপাদান

4.1 পুরো ধুলো সংগ্রাহকের জন্য, ফিল্টার ব্যাগ এবং ইলেক্ট্রোম্যাগনেটিক পালস ভালভ

মূল উপাদান।

4.2 ফিল্টার উপাদানের গুণমান সরাসরি এর ধুলো অপসারণের দক্ষতাকে প্রভাবিত করে

ধুলো সংগ্রাহক, এবং ফিল্টার ব্যাগের জীবন সরাসরি অপারেশন খরচ প্রভাবিত করে

ধুলো সংগ্রাহকঅতএব, বিরোধী ঘনীভবন পলিয়েস্টার সুই অনুভূত নির্বাচিত হয়

অপারেশন পরিবেশ এবং ধুলো সংগ্রাহকের মাঝারি অবস্থা অনুযায়ী.

এই ফিল্টার উপাদান পৃষ্ঠ ফিল্টারিং উপাদান, যা পুঙ্খানুপুঙ্খভাবে ধুলো পরিষ্কার করতে পারে,

ধূলিকণার পৃষ্ঠে বিতরণ করার পরে ধুলো শক্ত হওয়ার সম্ভাবনা হ্রাস করা

ফিল্টার ব্যাগ, এবং ফিল্টার উপাদান একটি দীর্ঘ জীবন আছে.উপরন্তু, আমরা উন্নতি করেছি

ফিল্টার উপাদানের পরিষেবা জীবন নিশ্চিত করতে ধুলো সংগ্রাহকের কাঠামো

দুই বছরের কম নয়।

4.3 ইলেক্ট্রোম্যাগনেটিক পালস ভালভের জন্য আমদানি করা ডায়াফ্রাম নির্বাচন করা হয় এবং

ইনজেকশন চাপ 0.5-0.7mpa হয়।ডায়াফ্রাম টেকসই, এবং এর পরিষেবা জীবন

1 মিলিয়নেরও বেশি বার, যা দক্ষ অপারেশনের প্রয়োজনীয়তা পূরণ করে

নাড়ি solenoid ভালভ.

5. প্রযুক্তিগত পরামিতি

6.পোস্ট সেলস সার্ভিস

পণ্যের ওয়ারেন্টি সময়কাল: চালানের তারিখ থেকে 13 মাস।বিক্রেতা দায়ী

সরঞ্জাম মেরামত করার জন্য বা ভাঙা অংশ প্রতিস্থাপনের জন্য যদি উত্পাদনের কারণে ত্রুটি হয়

ত্রুটি, কিন্তু শ্রমিকদের দ্বারা ত্রুটিপূর্ণ অপারেশন দ্বারা সৃষ্ট ক্ষতি ক্রেতা দ্বারা মেরামত করা হয়

নিজেই বা একটি নির্দিষ্ট হারে বিক্রেতার দ্বারা।(সহজ-জীর্ণ অংশ, এবং প্রাকৃতিক খরচ

উচ্চ তাপমাত্রার অংশগুলি ওয়ারেন্টিতে অন্তর্ভুক্ত নয়।)
