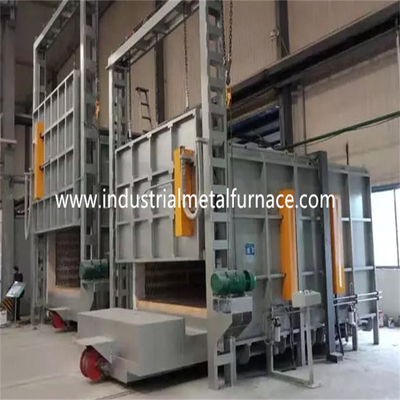

1 জোন বৈদ্যুতিক বগি হার্থ কার বটম ফার্নেস, হিট ট্রিটমেন্ট ফার্নেস 2000×1000×1000mm

2000×1000×1000mm বৈদ্যুতিক বগি হার্থ ফার্নেস, কার বটম ফার্নেস

1. আবেদন

বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত জন্য ব্যবহৃত হয়

উচ্চ - ম্যাঙ্গানিজ ইস্পাত, ক্রোমিয়াম ইস্পাত এবং অন্যান্য ধাতব অংশগুলির তাপ চিকিত্সা।

2.কাঠামোগত ভূমিকা

বগি চুলা চুল্লি প্রস্তুতকারক প্রধানত গঠিত হয়

চুল্লির দেহ, আস্তরণ, চুল্লির দরজা এবং দরজার কম্প্রেশন সিস্টেম,

বগি, গরম করার উপাদান, হাইড্রোলিক টিল্টিং সিস্টেম এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1পশমnace শরীর

বগি চুলা চুল্লি মূল্য শরীরের ইস্পাত কাঠামো 8-10# থেকে তৈরি করা হয়

বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট।পাশের পিলার ও পেছনের পিলারগুলো

বিভাগীয় ইস্পাত থেকে তৈরি, এবং বিভাগীয় ইস্পাত ব্রেসিং দিয়ে শক্তিশালী করা হয়।

চুল্লির বাহ্যিক প্রাচীরটি প্রাইমারের 2 স্তর, এবং 2 দিয়ে আঁকা হয়

লেপ পেইন্ট স্তর.চুল্লির মূল অংশটি তাপ প্রতিরোধী দিয়ে আঁকা হয়

পেইন্টচুল্লি দরজা 16mm চ্যানেল ইস্পাত এবং 6mm ইস্পাত প্লেট তৈরি করা হয়.

2.2আস্তরণের

পাইকারি বগি চুলা ফার্নেস বডি একটি অল-ফাইবার সিস্টেমের সাথে নির্মিত।

ব্যবহৃত আস্তরণের উপাদান মানের উচ্চ অ্যালুমিনা অবাধ্য ফাইবার দ্বারা সংশোধন করা হয়

বৃত্তাকার ইস্পাত অংশ।অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয়

(কম্প্রেশন মাধ্যাকর্ষণ: ≥230Kg/m3 ) এবং তারপর ফার্নেস বডিতে স্থির করা হয়

বৃত্তাকার স্টেইনলেস স্টীল অংশ.এই অবাধ্য আস্তরণের কাঠামোর সুবিধা রয়েছে

কম তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতা এবং ক্ষয়-বিরোধী।দ্য

আস্তরণের মোট বেধ 350 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার প্রতিরোধ করে ক

সর্বোচ্চ তাপমাত্রা 1360 ℃।বৃত্তাকার ইস্পাত ফিক্সেশন অংশ তৈরি করা হয়

304 স্টেইনলেস স্টিলের।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

বিক্রয়ের দরজার জন্য গাড়ির নীচের চুল্লিটি সমস্ত-ফাইবার আস্তরণ এবং ইস্পাত দিয়ে গঠিত

কাঠামো আবরণ।দরজার ফ্রেমটি 10mm স্টিলের প্লেট এবং 8# বিভাগীয় দিয়ে তৈরি

ইস্পাত.দরজাটি একই রকম উচ্চ অ্যালুমিনা অবাধ্য ফাইবার ব্লক দিয়ে নির্মিত

চুল্লি শরীরের জন্য.চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে

উত্তপ্ত করার সময়।দরজার প্রান্তটি নিশ্চিত করার জন্য 10 মিমি ইস্পাত প্লেট দিয়ে তৈরি

দরজার শক্তি।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা হল বৈদ্যুতিক উত্তোলন প্রক্রিয়া।

এবং এটি বসন্ত দ্বারা সিল করা হয়।

চুল্লি দরজা এবং মধ্যে একটি নরম যোগাযোগ sealing গঠন ব্যবস্থা করা হয়

চুল্লির আস্তরণ।চুল্লি দরজার চারপাশে ফাইবার সিলিং ব্লক প্রসারিত হয়

চুল্লি দরজা আস্তরণের বাইরে.চুল্লি দরজা ফ্রেম পুরু সঙ্গে সজ্জিত করা হয়

লোহার থালা.চুল্লির দরজা বন্ধ হয়ে গেলে, হাতের চাকা ব্যবহার করা হয়

সিলিং ফাইবার ব্লকের সাথে সম্পূর্ণ যোগাযোগ করতে চুল্লির দরজাটি সংকুচিত করুন

ইস্পাত প্লেট এবং এটি সীল.চুল্লি দরজা এবং ইস্পাত মধ্যে ফাঁক

মসৃণ চলাচল নিশ্চিত করতে চুল্লি দরজার ফ্রেমের প্লেট 50 মিমি

খোলার এবং বন্ধ করার সময় চুল্লির দরজা।উপরের পদ্ধতিগুলো সহজ,

ব্যবহারিক, নির্ভরযোগ্য এবং বজায় রাখা সহজ।

2.4বগি

চাপের জাহাজের জন্য বগি চুলার চুল্লিটি বগি ফ্রেমের সমন্বয়ে গঠিত,

চাকা, অবাধ্য ব্রিকলেইং বডি, Cr25Ni20 তাপ প্রতিরোধী বগি ফেস প্লেট,

গরম করার উপাদান, এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 12# বিম এবং 10 মিমি ইস্পাত দিয়ে তৈরি

প্লেটবগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন

খাদ 45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন

ভারবহন হল ভারী ধরনের পিলার বিয়ারিং যা ওজন বহন করে।আছে একটি

মোট 2 জোড়া চাকার, এবং প্রতিটি চাকার ব্যাস 240 মিমি।

ইট বিছানো শরীর: বগিটি উচ্চ অ্যালুমিনার সংমিশ্রণে নির্মিত

অবাধ্য ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।দ্য

বগির ইট বিছানো বডিতে সহজে গরম করার উপাদান ইনস্টলেশন স্লট রয়েছে

গরম করার উপাদানগুলির ইনস্টলেশন।প্রভাবিত অংশ এবং ওজন বহন

এলাকা বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট দিয়ে ইট করা হয়।

উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও অবশিষ্ট থাকে।

বগি ফেস প্লেট: 30mm পুরু Cr25Ni20 তাপ প্রতিরোধী ইস্পাত ঢালাই অংশ সঙ্গে

কাজের তাপমাত্রা≤1200℃।এটি উত্তাপের মধ্যে পড়া থেকে দাঁড়িপাল্লা প্রতিরোধ করতে পারে

উপাদান স্লট যা একটি শর্ট সার্কিট গঠন করবে।

বগি চলন্ত প্রক্রিয়া: বগি একটি স্ব-চলন্ত পদ্ধতি আছে.দ্য

গিয়ার হ্রাস করা বগি চাকাকে সরাতে চালিত করে।বগি চলাচল মসৃণ

এবং স্থিতিশীল।

চুল্লির দরজা, চুল্লির বডি এবং বগির মধ্যে সিল করা: মধ্যে সীল

চুল্লি দরজা এবং চুল্লি শরীর ধাক্কা রড সংকোচন মাধ্যমে হয়

পদ্ধতি.বগি এবং চুল্লি শরীরের মধ্যে সিলিং মাধ্যমে হয়

অস্বাভাবিক আকৃতির ইট এবং ফাইবার ব্লক।দরজা বন্ধ হলেই আছে

অ্যালুমিনিয়াম ফাইবার দ্বারা দ্বিতীয় সিলিং যা চুল্লির দরজার সাথে শক্তভাবে যোগাযোগ করে।

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr27AL7Mo2 প্রতিরোধের ঢেউতোলা আকৃতির খাদ

প্রতিরোধের স্ট্রিপগুলি 2 পাশের দেয়াল, পিছনের দেয়াল, চুল্লির দরজা এবং বগিতে মাউন্ট করা হয়

নীচেপ্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং হয়

চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর ইনস্টল.এবং একটি চীনামাটির বাসন গ্যাসকেট আছে

শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের স্ট্রিপগুলির মধ্যে।সেখানে

1 হিটিং জোন।সমস্ত সীসা-আউট কন্ডাক্টর বারগুলি φ16 0Cr25AL5 উপাদান দিয়ে তৈরি।

2.6জইড্রোলিক টিল্টিং সিস্টেম

বৈদ্যুতিক বগি চুলা চুল্লিতে টিল্টিং ফাংশন রয়েছে যা হাইড্রোলিক দ্বারা উপলব্ধি করা হয়

পদ্ধতি.হাইড্রোলিক বগির সামনের অংশ হাইড্রোলিক স্টেশন দিয়ে সজ্জিত।

বগির নিচে দুটি তেল সিলিন্ডার লাগানো আছে।টিল্টিং ফাংশন সঞ্চালিত হয়

একটি বিশেষ জলবাহী সিস্টেম দ্বারা।চুল্লি শরীর একটি নিরাপত্তা ডিভাইসের সাথে ইনস্টল করা হয়,

যা উল্টে যাওয়া এড়াতে পারে।

2.7বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি Changzhou Huibang বুদ্ধিমান গ্রহণ করে

তাপমাত্রা নিয়ন্ত্রণ করার জন্য তাপমাত্রা নিয়ামক যার স্ব-টিউনিং ফাংশন রয়েছে

আদর্শ পিআইডি পরামিতি গণনা করতে এবং তাপমাত্রার স্থিতিশীলতা অর্জন করতে।দ্য

তাপমাত্রা নিয়ন্ত্রকের অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় কাজ রয়েছে

দম্পতি ভাঙ্গন সুরক্ষা।

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 1 তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত তাপমাত্রা সঙ্গে সেট করা হয়

এলার্মহিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।

ক্ষমতা সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত হয়.

প্রতিটি হিটিং জোন স্বাধীনভাবে শুরু এবং থামার জন্য নিয়ন্ত্রিত হয়।এবং সেখানে

এছাড়াও ম্যানুয়াল এবং স্বয়ংক্রিয় নিয়ন্ত্রণ মোড উভয় উপলব্ধ।

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং যা একটি দিয়ে সম্পূর্ণ

রেডিয়েটার এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ ইন্ডিকেটর, পাওয়ার-অন দিয়ে সজ্জিত

ইন্টারলক সুরক্ষা, এবং নিরাপদ আর্থিং ব্যবস্থা।

আন্দোলন নিয়ন্ত্রণ: নিয়ন্ত্রণ ব্যবস্থা প্রধানত দরজা আপ-ডাউন আন্দোলন নিয়ন্ত্রণ করে,

দরজা সংকোচন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা হয়

অপারেশন নিরাপত্তা নিশ্চিত করার জন্য সংযুক্ত।

3.প্রধান প্রযুক্তিগত পরামিতি

4. সরবরাহের সুযোগ

5. উপাদান উৎপত্তি
