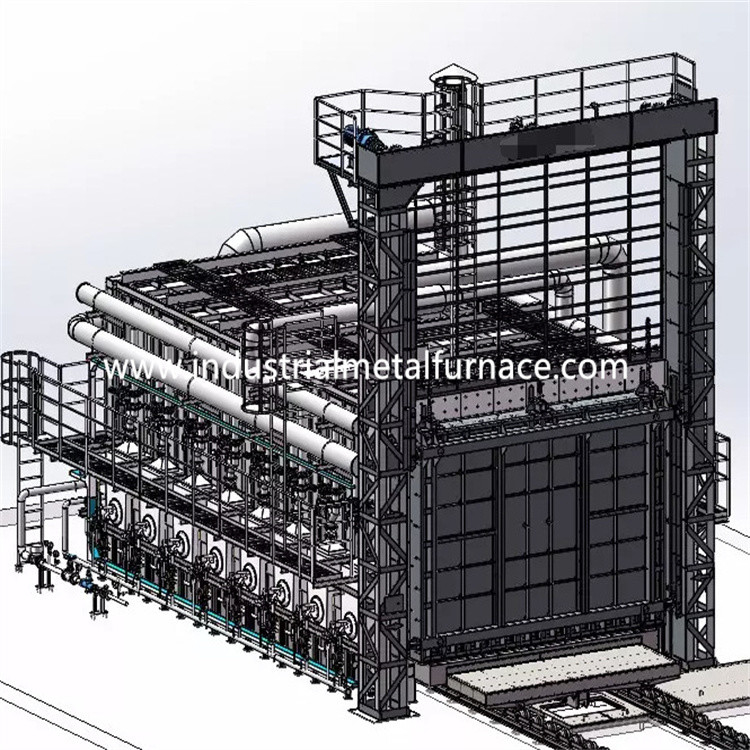

গ্যাস ফায়ারড কার বটম বগি হার্থ ফার্নেস 4500×1500×1200mm 1150℃

4500×1500×1200mm গ্যাস চালিত বগি হার্থ ফার্নেস

1. আবেদন

গ্যাস চালিত বগি চুলা চুল্লি প্রধানত তাপ চিকিত্সার জন্য ব্যবহৃত হয়

ধাতু অংশ

2.কাঠামোগত ভূমিকা

2.1 পশমnace শরীর

বগি হার্থ ফার্নেস বডি স্টিলের কাঠামো 8# -12#U ইস্পাত থেকে তৈরি এবং

ইস্পাত প্লেটপাশের স্তম্ভ এবং পিছনের স্তম্ভগুলি বিভাগীয় ইস্পাত দিয়ে তৈরি,

এবং বিভাগীয় ইস্পাত ব্রেসিং দিয়ে শক্তিশালী করা হয়।এর বাহ্যিক প্রাচীর

চুল্লিটি প্রাইমারের 2 স্তর এবং লেপ পেইন্টের 2 স্তর দিয়ে আঁকা হয়।

চুল্লির মূল অংশ তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা হয়।

2.2আস্তরণের

আস্তরণের উপাদান হল 1200℃ উচ্চ অ্যালুমিনিয়াম অবাধ্য ফাইবার কম্প্যাক্টেড ব্লক।

এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতার সুবিধা রয়েছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.অ্যালুমিনিয়াম সিলিকেট ফাইবার কম্প্রেশন

350 মিমি বেধের ব্লকটি উচ্চ তাপমাত্রার অবাধ্য স্তর হিসাবে ডিজাইন করা হয়েছে।

2.3 বগি

বগি চুলা চুল্লি প্রস্তুতকারক তাপ সংরক্ষণ নিয়ে গঠিত

উপাদান, বগি ফ্রেম এবং চলন্ত প্রক্রিয়া।অবাধ্য স্তর বিভক্ত করা হয়

৩টি সাব-লেয়ারে, অর্থাৎ, ১ম টপ হাই-অ্যালুমিনা ইট লেয়ার, এবং ২য় ও ৩য় লেয়ার

উভয় হালকা মাটির ইট সঙ্গে.

বগি ফ্রেমওয়ার্ক 16# ইউ-স্টিল এবং 16# আই-স্টিল দিয়ে তৈরি।এর প্রান্ত

বগি 20 মিমি আই-স্টিল দিয়ে তৈরি।বগিটি 6 পিস দিয়ে সজ্জিত

চাকাপ্রতিটি চাকার ব্যাস 300 মিমি।

তাপ সংরক্ষণের উপাদানটি 3 স্তরে বিভক্ত, শীর্ষ স্তরটি

উচ্চ-অ্যালুমিনা ইট, এবং দ্বিতীয় এবং তৃতীয় স্তর উভয়ই হালকা মাটির ইট।

বগি চুলা চুল্লি সরবরাহকারী মোটর রিডুসার গিয়ার ড্রাইভিং দ্বারা চালিত হয়

পদ্ধতি.বগির চলন্ত গতি 6-8 মি/মিনিট।

2.4 সিলিং সিস্টেম

দরজা এবং চুল্লি এবং ট্রলি শরীরের মধ্যে সীলমোহর হয়

আরো সমালোচনামূলক

2.5 চুল্লি দরজা

গাড়ির নিচের ফার্নেস দামের দরজাটি সব-ফাইবার আস্তরণ এবং ইস্পাত দিয়ে গঠিত

গঠন শেল।দরজাটি সিলিকেট অ্যালুমিনিয়াম সংকুচিত ফাইবার ব্লক দিয়ে নির্মিত

চুল্লি শরীরের জন্য যে একই.শেল বিভাগীয় থেকে একটি ঢালাই গঠন

ইস্পাত এবং ইস্পাত প্লেট।চুল্লি দরজার বৈশিষ্ট্য রয়েছে সহজ, ব্যবহারিক,

নির্ভরযোগ্য এবং সুবিধাজনক রক্ষণাবেক্ষণ।চুল্লির দরজা বগিতে স্থির করা হয়েছে।

2.6 বার্ন সিস্টেম

বার্নিং সিস্টেমটি ক্রম হাই স্পিড বার্নার নিয়ে গঠিত, সমানুপাতিক

জ্বলন নিয়ন্ত্রণ ব্যবস্থা, গ্যাস ভালভ, সোলেনয়েড ভালভ, বার্নার নিয়ন্ত্রণ বাক্স ইত্যাদি

বার্নারে স্বয়ংক্রিয় ইগনিশন, শিখা সনাক্তকরণ এবং শিখার কাজ রয়েছে

আউট অ্যালার্মবার্নার কন্ট্রোলার তাপমাত্রার নিয়ন্ত্রণ সংকেত পায়

কন্ট্রোলার এবং এর উপর ভিত্তি করে বার্নারের বড়/ছোট ফায়ার স্ট্যাটাস নিয়ন্ত্রণ করে

তাপ লোড প্রয়োজনীয়তা যাতে তাপমাত্রা সামঞ্জস্য উপলব্ধি করা হয়।

ক) বার্নারের সমন্বয় ফাংশন আছে এবং সমন্বয় হার 1:10 এবং

বায়ু দক্ষ 1-5।বার্নার তাপের তাপমাত্রার অভিন্নতা পূরণ করতে পারে

চিকিত্সা প্রক্রিয়া এবং কার্যকরভাবে বায়ু-গ্যাস অনুপাত নিয়ন্ত্রণ যাতে জ্বালানী

খরচ হ্রাস করা হয়।

খ) যখন চুল্লি কাজ করছে, তখন জ্বলন্ত সিস্টেম স্বয়ংক্রিয়ভাবে কেটে যেতে পারে

বৈদ্যুতিক গ্যাস ভালভ এবং পাওয়ার ব্যর্থতার ক্ষেত্রে সাধারণ সুরক্ষা ভালভ

অ্যালার্ম সিস্টেম দ্বারা সনাক্ত করা হয়।বিদ্যুৎ সরবরাহ পুনরায় চালু হলে কর্মী মো

সুরক্ষা ভালভ খুলতে হবে এবং পরিষ্কার করার পরে ইগনিশন প্রোগ্রামটি পুনরায় চালু করতে হবে

ফাংশন নিশ্চিত করা হয়।

বার্নারটি একটি আনুপাতিক নিয়ন্ত্রণ ইউনিটের সাথে সেট করা হয়েছে যা বিকল্প বার্নিং সক্ষম করে

বড় এবং ছোট আগুন, ফায়ার আউট অ্যালার্ম এবং পুনরায় ইগনিশন।বার্নার কন্ট্রোল বক্স আছে

উভয় ম্যানুয়াল এবং স্ব-চালিত মোড উপলব্ধ।কর্মী সামনে কাজ করতে পারে

চুল্লি বা নিয়ন্ত্রণ মন্ত্রিসভা মধ্যে.

গ) বার্নারের আগে পাইপটি সোলেনয়েড ভালভ এবং ম্যানুয়াল গ্যাস দিয়ে সজ্জিত

সমন্বয় ভালভ।ভালভ সিস্টেম একটি আদর্শ গ্যাস/বায়ু সরবরাহ অনুপাত উপলব্ধি করতে পারে

যাতে বাতাসের অতিরিক্ত দক্ষতা 1.1 এর চেয়ে কম হয়।

2.6.1 বায়ু ব্যবস্থা

এয়ার পাইপিং সিস্টেমটি স্বয়ংক্রিয়ভাবে উচ্চ চাপের সেন্ট্রিফিউগাল ফ্যানের সমন্বয়ে গঠিত

নিয়ন্ত্রণ ভালভ, চাপ গেজ এবং পাইপ.বাতাসের পরিমাণ মেলে

গ্যাসের পরিমাণ, এবং বায়ু অতিরিক্ত হার 1.20 এর চেয়ে কম।

2.6.2 গ্যাস সরবরাহ ব্যবস্থা

সাধারণ গ্যাস সরবরাহ পাইপ একটি চাপ নিয়ন্ত্রণ ডিভাইস দিয়ে সজ্জিত করা হয়

(একটি ফিল্টার দিয়ে সজ্জিত), একটি নিম্ন চাপের সুইচ এবং একটি চাপ গেজ।জন্য

নিরাপত্তার স্বার্থে সাধারণ গ্যাস পাইপে একটি দ্রুত কাট-অফ ভালভ রয়েছে।

2.6.3 ডিসচার্জ সিস্টেম

গ্যাস বগি চুলা চুল্লি সরাসরি ধোঁয়া নিষ্কাশন পদ্ধতি লাগে।ধোঁয়া

ফ্লু পাইপের মাধ্যমে সরাসরি বায়ুমণ্ডলে প্রবাহিত হয়।ধোঁয়া

নির্গমনের আগে তাপ বিনিময়ের সাথে তাপ বিনিময় পরিচালনা করে

বায়ুমণ্ডল

2.6.4 চুল্লি চাপ নিয়ন্ত্রণ ব্যবস্থা

চুল্লিতে কাজের টেবিলে চাপ রাখা হয় (+15 Pa), যা

তাপমাত্রার অভিন্নতা এবং এর তাপীয় দক্ষতার জন্য খুব উপকারী

চুল্লিচুল্লিতে চাপ খুব বেশি হলে, গরম বাতাসে

চুল্লি চুল্লি মুখ এবং অন্যান্য unsealed জায়গা থেকে পালাতে হবে, ফলে

ফ্লু গ্যাসের পালানোর কারণে তাপের ক্ষতি;কারণ উচ্চ

চুল্লির তাপমাত্রার ফ্লু গ্যাস চুল্লির বাইরের দিকে পালিয়ে যায়, এটি হবে

দরজা, পাশের সিল এবং চুল্লির বার্নারকে সরাসরি প্রভাবিত করে, যা সম্পর্কিত

চুল্লির সামগ্রিক পরিষেবা জীবনের জন্য;যখন চুল্লিতে চাপ খুব বেশি

কম, চুল্লির বাইরে প্রচুর পরিমাণে ঠান্ডা বাতাস চুল্লিতে শোষিত হবে,

যেমন.অফ-ফার্নেস ফ্লু গ্যাসের তাপের ক্ষতি বৃদ্ধি পায়।এর নিম্নচাপ

চুল্লি চুল্লিতে চুল্লির বাইরে ঠান্ডা বাতাসের প্রসার ঘটায় এবং

অক্সিজেনযুক্ত ঠান্ডা বাতাসের প্রবেশের কারণে গৌণ দহন গঠিত হয়,

যা চুল্লি তাপমাত্রার অভিন্নতার উপর বিরূপ প্রভাব ফেলে, এর অক্সিডেশন

ওয়ার্কপিস এবং চুল্লির তাপীয় দক্ষতা।অতএব, কার্যকর প্রযুক্তি

সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণের সাথে চুল্লির চাপ নিয়ন্ত্রণের জন্য ব্যবস্থা গ্রহণ করা আবশ্যক।

আমাদের পদ্ধতি হল একটি সিস্টেম ব্যবহার করে কার্যকরভাবে চুল্লির চাপ নিয়ন্ত্রণ করা

চাপ গ্রহণ ডিভাইস, চাপ ট্রান্সমিটার, বুদ্ধিমান যন্ত্র এবং তাই.দ্য

চুল্লির চাপ সর্বোত্তম অবস্থায় নিয়ন্ত্রিত হয় (ট্রলির পৃষ্ঠ ক

সামান্য ইতিবাচক চাপ)।এই সময়ে, নিষ্কাশন গ্যাস একটি গতিশীল ভারসাম্য আছে

রাষ্ট্র, যা শুধুমাত্র নিশ্চিত করতে পারে না যে ফার্নেস গ্যাস ওভারফ্লো হয় না, তবে এটিও নিশ্চিত করে

যে চুল্লির বাইরের ঠাণ্ডা বাতাস চুষে চুষে যায় না, যাতে বাঁচানো যায়

শক্তি এবং চুল্লির দক্ষতা সর্বাধিক করুন।

2.6.5 তাপ বিনিময় এবং ফ্লু সিস্টেম

চুল্লির পিছনে একটি ফ্লু সেট করা হয় এবং এটি তাপ এক্সচেঞ্জার দিয়ে বাহিত হয়

(জাতীয় মান GB3486-83 অনুযায়ী)।ফ্লু বাইরের দিকে নিয়ে যায়

কারখানা বিল্ডিং।প্রি-হিট করার জন্য হিট এক্সচেঞ্জারের সাথে ঠান্ডা বাতাস বিনিময় করা হয়

বার্নারে প্রবেশ করার আগে দহন-সমর্থক বায়ু, যাতে তাপ উন্নত হয়

চুল্লির দক্ষতা।

হিট এক্সচেঞ্জার এবং ফ্লু গ্যাস এক্সস্ট পাইপগুলি অভ্যন্তরীণ নিরোধক দ্বারা উত্তাপিত হয়

(ফাইবার কাস্টেবল ব্যবহার করে) হিট এক্সচেঞ্জার এবং ফ্লুসের পরিষেবা জীবন নিশ্চিত করতে।

2.6।6ত্রুটি সনাক্তকরণ এবং অ্যালার্ম সিস্টেম

দ্রুত নিভে যাওয়া তাপ চিকিত্সা চুল্লিতে একটি সম্পূর্ণ ত্রুটি সনাক্তকরণ, অ্যালার্ম,

রোগ নির্ণয়, এবং নিরাপত্তা সুরক্ষা ব্যবস্থা।কন্ট্রোল ক্যাবিনেটে একটি অ্যালার্ম ল্যাম্প রয়েছে।

2.7 নিয়ন্ত্রণ ব্যবস্থা

নিয়ন্ত্রণ ব্যবস্থার নিম্নলিখিত অংশ রয়েছে: Ⅰ।জ্বলন্ত নিয়ন্ত্রণ ব্যবস্থা;Ⅱবৈদ্যুতিক

শক্তি নিয়ন্ত্রণ ব্যবস্থা;Ⅲ.তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

বার্ন কন্ট্রোল সিস্টেমের জন্য গৃহীত ব্যবস্থা:

কে টাইপ থার্মাল কাপল এমভি সিগন্যাল পায় এবং তাপমাত্রা পিআইডি কন্ট্রোলারে পাঠায়

(শিমাডেন ব্র্যান্ড)।তাপমাত্রা নিয়ন্ত্রক সংকেত এবং আউটপুট গণনা করে

4-20mADC বৈদ্যুতিক অ্যাকচুয়েটর নিয়ন্ত্রণ সংকেত.অ্যাকচুয়েটর আরও একটি পাঠায়

গণনার পরে বার্নার কন্ট্রোলারে সংকেত।

বার্নার কন্ট্রোলার প্রধানত ইগনিশন এবং শিখা সনাক্তকরণের জন্য দায়ী।কখন

টার্মিনাল ইগনিশন সিগন্যাল পায়, বার্নার কন্ট্রোলার শিখা বহন করে

সিমুলেশন এবং স্ব-পরীক্ষার পর্যায়।যদি এই সিমুলেশন এবং স্ব-পরীক্ষার পর্যায়ে থাকে

বার্নার শিখা সংকেত সনাক্ত করতে পারেনি।বার্নার কন্ট্রোলার খুলবে

গ্যাস সোলেনয়েড ভালভ এবং ইগনিশনের জন্য ভোল্টেজ 220VAC কে 5KV তে রূপান্তর করুন (ইগনিশন

সময় প্রায় 3S)।যদি বার্নার নিরাপদ সময়ের মধ্যে শিখা সংকেত সনাক্ত করে

(প্রায় 8 এস), বার্নারের হলুদ ইঙ্গিত আলো চালু হবে (ইগনিশন সফল)।

যদি বার্নার শিখা সংকেত সনাক্ত করতে না পারে, তাহলে লাল আলো জ্বলবে (ইগনিশন ব্যর্থ হয়েছে)।

বার্নার কন্ট্রোলারটি লক করা হয়েছে এবং গ্যাস সোলেনয়েড ভালভটি কেটে গেছে।

খ) বৈদ্যুতিক শক্তি নিয়ন্ত্রণ ব্যবস্থা: প্রধানত বৈদ্যুতিক শক্তি নিয়ন্ত্রণ ব্যবস্থা

ফ্যানের অন/অফ এবং বগির ভিতরে/বাইরে নিয়ন্ত্রণ করে।

গ) তাপমাত্রা নিয়ন্ত্রণ এবং রেকর্ড সিস্টেম

সিস্টেমে তাপমাত্রা সেটআপ, নিয়ন্ত্রণ এবং ডিজিটাল প্রদর্শনের কাজ রয়েছে।

এবং অতিরিক্ত তাপমাত্রার পরিস্থিতিতে একটি শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম রয়েছে।

তাপমাত্রা নিয়ন্ত্রণ অঞ্চল ব্যবস্থা

উত্তর: তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

চুল্লিটি 2টি তাপীয় দম্পতি এবং একটি বুদ্ধিমান তাপমাত্রা দিয়ে সজ্জিত

নিয়ামকচুল্লি 2 জোন দ্বারা নিয়ন্ত্রিত হয়।

বি: যন্ত্র তাপমাত্রা নিয়ন্ত্রণ

তাপমাত্রা নিয়ন্ত্রক গরম করার সময়, ধরে রাখার সময় এবং শীতলকরণের সেটআপের অনুমতি দেয়

সময়এটিতে স্ব-টিউনিং এবং স্ব-অ্যাডজাস্টমেন্ট ফাংশন রয়েছে এবং এসভি এবং পিভি প্রদর্শন করে।

3.প্রধান প্রযুক্তিগত পরামিতি
