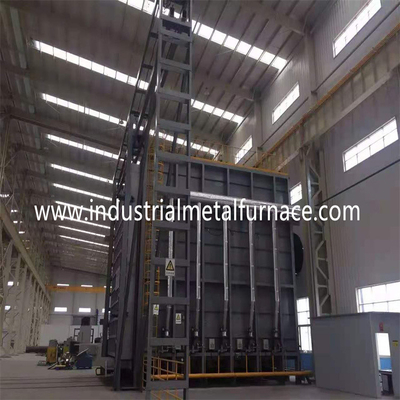

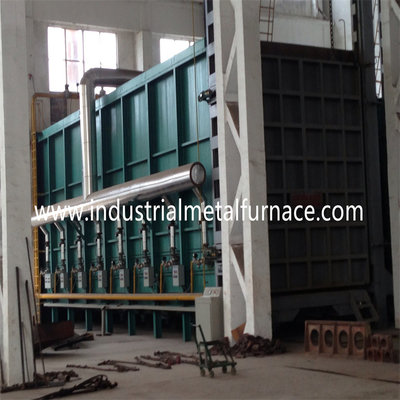

উচ্চ ম্যাঙ্গানিজ গ্যাস চালিত স্টিল হিট ট্রিট ফার্নেস কার বটম ফার্নেস 7200×2200×1800mm

 উচ্চ ম্যাঙ্গানিজ গ্যাস চালিত স্টিল হিট ট্রিট ফার্নেস কার বটম ফার্নেস 7200×2200×1800mm

1. আবেদন

গ্যাস চালিত বগি চুলা তাপ চিকিত্সা চুল্লি প্রধানত তাপ জন্য ব্যবহৃত হয়

ধাতু অংশ চিকিত্সা।

2.কাঠামোগত ভূমিকা

2.1 পশমnace শরীর

ধাতু তাপ চিকিত্সার জন্য বগি চুলা চুল্লির শরীর থেকে তৈরি করা হয়

12# -18# চ্যানেল ইস্পাত এবং 4-14 মিমি ইস্পাত প্লেট।পাশের পিলার এবং পিছনে

স্তম্ভগুলি বিভাগীয় ইস্পাত থেকে তৈরি করা হয় এবং বিভাগীয় ইস্পাত দিয়ে শক্তিশালী করা হয়

ব্রেসিংচুল্লির বাহ্যিক প্রাচীরটি প্রাইমারের 2 স্তর দিয়ে আঁকা হয়েছে,

এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশটি দিয়ে আঁকা হয়

তাপ প্রতিরোধী পেইন্ট।

2.2আস্তরণের

আস্তরণের উপাদান হল 1100℃ 1360টাইপ উচ্চ অ্যালুমিনিয়াম অবাধ্য ফাইবার

কম্প্যাক্ট ব্লক।এই অবাধ্য আস্তরণের গঠন কম সুবিধা আছে

তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতা এবং ক্ষয়-বিরোধী।অ্যালুমিনিয়াম

350 মিমি পুরুত্ব সহ সিলিকেট ফাইবার কম্প্রেশন ব্লক হিসাবে ডিজাইন করা হয়েছে

উচ্চ তাপমাত্রার অবাধ্য স্তর।

চুল্লির আস্তরণের মোট বেধ 325 মিমি।আস্তরণ গ্রহণ করে

যৌগিক বড় মডিউল গঠন এবং স্টেইনলেস স্টীল বৃত্তাকার ইস্পাত ফিক্সেশন প্রযুক্তি।

উচ্চ তাপমাত্রা বিভাগে আস্তরণের অ্যালুমিনিয়াম সিলিকেট ফাইবার গ্রহণ করে

কম্প্রেশন ব্লক, বেধ 300 মিমি।

2.3 বগি

গাড়ির নীচের চুল্লির নকশাটি তাপ সংরক্ষণের উপাদান নিয়ে গঠিত,

বগি ফ্রেম এবং চলন্ত প্রক্রিয়া।অবাধ্য স্তরটি 3টি উপ-স্তরে বিভক্ত,

অর্থাৎ, ১ম টপ হাই-অ্যালুমিনা ইটের স্তর, এবং ২য় ও ৩য় স্তর উভয়ই হালকা মাটির ইট দিয়ে।

বগি ফ্রেমওয়ার্ক 20# আই-স্টিল বিম এবং 20# আই-স্টিল বিম দিয়ে তৈরি।প্রান্তসমূহ

বগি 20# চ্যানেল ইস্পাত দিয়ে তৈরি।বগিটি 10 ​​টুকরা দিয়ে সজ্জিত

চাকাপ্রতিটি চাকার ব্যাস 350 মিমি।

গাড়ির নিচের ফার্নেসের দাম মোটর রিডুসার গিয়ার ড্রাইভিং মেকানিজম দ্বারা চালিত হয়।

বগির চলন্ত গতি 6-8 মি/মিনিট।

2.4 সিলিং সিস্টেম

এর মধ্যে সিলিং

বগি চুলা চুল্লির দরজা এবং চুল্লির বডি বন্ধটি চাপতে বৈদ্যুতিক পুশ রড ব্যবহার করে

চুল্লির দরজার ফ্রেমের উপর চুল্লির দরজা এবং ট্রলির শেষ মুখ।

2.5 চুল্লি দরজা

চুল্লি দরজা অল-ফাইবার আস্তরণের এবং ইস্পাত কাঠামো শেল গঠিত।

2.6 বার্ন সিস্টেম

বার্নিং সিস্টেমটি ক্রম প্রযুক্তির উচ্চ গতির বার্নার, সমানুপাতিক

দহন নিয়ন্ত্রণ ব্যবস্থা, গ্যাস ভালভ, সোলেনয়েড ভালভ, বার্নার নিয়ন্ত্রণ বাক্স, ইত্যাদি।

বার্নারের স্বয়ংক্রিয় ইগনিশন, শিখা সনাক্তকরণ এবং ফ্লেম আউট অ্যালার্মের কাজ রয়েছে।

বার্নার কন্ট্রোলার তাপমাত্রা নিয়ামকের নিয়ন্ত্রণ সংকেত গ্রহণ করে এবং

তাপ লোড প্রয়োজনীয়তার উপর ভিত্তি করে বার্নারের বড়/ছোট আগুনের অবস্থা নিয়ন্ত্রণ করে

যাতে তাপমাত্রার সামঞ্জস্য উপলব্ধি করা হয়।

2.6.1 বায়ু ব্যবস্থা

এয়ার পাইপিং সিস্টেমটি স্বয়ংক্রিয়ভাবে উচ্চ চাপের সেন্ট্রিফিউগাল ফ্যানের সমন্বয়ে গঠিত

নিয়ন্ত্রণ ভালভ, চাপ গেজ এবং পাইপ।বায়ুর পরিমাণ গ্যাসের সাথে মেলে

আয়তন, এবং বায়ু অতিরিক্ত হার 1.20 এর চেয়ে কম।

2.6.2 গ্যাস সরবরাহ ব্যবস্থা

সাধারণ গ্যাস সরবরাহ পাইপ একটি চাপ নিয়ন্ত্রণ ডিভাইস দিয়ে সজ্জিত করা হয়

(একটি ফিল্টার দিয়ে সজ্জিত), একটি নিম্ন চাপের সুইচ এবং একটি চাপ গেজ।খাতিরে

নিরাপত্তার জন্য সাধারণ গ্যাস পাইপে একটি দ্রুত কাট-অফ ভালভ আছে।

2.6.3 ডিসচার্জ সিস্টেম

তাপ চিকিত্সা চুল্লি চাপ নিয়ন্ত্রিত হয়

সর্বোত্তম অবস্থায় (ট্রলির পৃষ্ঠটি কিছুটা ইতিবাচক চাপে থাকে)।এটাতে

সময়, নিষ্কাশন গ্যাস একটি গতিশীল ভারসাম্য অবস্থায় থাকে, যা শুধুমাত্র নিশ্চিত করতে পারে না

চুল্লি গ্যাস উপচে পড়ে না, তবে চুল্লির বাইরে ঠান্ডা বাতাস নিশ্চিত করে

চুল্লিতে চুষে নেওয়া হয় না, যাতে শক্তি সঞ্চয় করা যায় এবং দক্ষতা বাড়ানো যায়

চুল্লির

2.6.5 তাপ বিনিময় এবং ফ্লু সিস্টেম

চুল্লির পিছনে একটি ফ্লু সেট করা হয় এবং এটি তাপ এক্সচেঞ্জার দিয়ে বাহিত হয়

(জাতীয় মান GB3486-83 অনুযায়ী)।ফ্লু বাইরের দিকে নিয়ে যায়

কারখানা বিল্ডিং।

2.6।6ত্রুটি সনাক্তকরণ এবং অ্যালার্ম সিস্টেম

তাপ চিকিত্সা চুল্লি একটি সম্পূর্ণ ত্রুটি সনাক্তকরণ, অ্যালার্ম, রোগ নির্ণয়, এবং নিরাপত্তা সুরক্ষা আছে

পদ্ধতি.কন্ট্রোল ক্যাবিনেটে একটি অ্যালার্ম ল্যাম্প রয়েছে।

2.7 নিয়ন্ত্রণ ব্যবস্থা

নিয়ন্ত্রণ ব্যবস্থার নিম্নলিখিত অংশ রয়েছে: Ⅰ।জ্বলন্ত নিয়ন্ত্রণ ব্যবস্থা;Ⅱবৈদ্যুতিক

শক্তি নিয়ন্ত্রণ ব্যবস্থা;Ⅲ.তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

গ) তাপমাত্রা নিয়ন্ত্রণ এবং রেকর্ড সিস্টেম

সিস্টেমে তাপমাত্রা সেটআপ, নিয়ন্ত্রণ এবং ডিজিটাল প্রদর্শনের কাজ রয়েছে।

এবং অতিরিক্ত তাপমাত্রার পরিস্থিতিতে একটি শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম রয়েছে।

তাপমাত্রা নিয়ন্ত্রণ অঞ্চল ব্যবস্থা

উত্তর: তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

বি: যন্ত্র তাপমাত্রা নিয়ন্ত্রণ

3.প্রধান প্রযুক্তিগত পরামিতি
