6 জোন ইলেকট্রিক্যাল কার বটম ফার্নেস, বগি হার্থ ফার্নেস 13000×2500×2000mm

13000×2500×2000mm বৈদ্যুতিক গাড়ির নিচের চুল্লি,

বগি হার্থ ফার্নেস

1. আবেদন

RT3-580-6 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত গরম করার জন্য ব্যবহৃত হয়,

দূষণমুক্তকরণ এবং পাইপ পরিষ্কার করা।

2. কাঠামোগত ভূমিকা

বগি চুলা চুল্লি প্রধানত ফার্নেস বডি, আস্তরণের সমন্বয়ে গঠিত

চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম করার উপাদান,

প্রচলন ডিভাইস এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

বগি চুলা ফার্নেস বডি স্টিলের কাঠামো 10-14# থেকে তৈরি

বিভাগীয় ইস্পাত এবং ≥4 মিমি ইস্পাত প্লেট।পাশের পিলার এবং পিছনের পিলার

বিভাগীয় ইস্পাত থেকে তৈরি করা হয়, এবং বিভাগীয় ইস্পাত দিয়ে শক্তিশালী করা হয়

ব্রেসিংচুল্লির বাহ্যিক প্রাচীরটি 2 স্তর দিয়ে আঁকা হয়

প্রাইমার, এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশ হল

তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা।

2.2আস্তরণের

পাইকারি বগি চুলা ফার্নেস বডি একটি অল-ফাইবার সিস্টেমের সাথে নির্মিত।

ব্যবহৃত আস্তরণের উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m3 ) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি বডিতে স্থির করা হয়।

এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতা সুবিধা রয়েছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের একটি মোট বেধ আছে

240 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বোচ্চ 1000℃ তাপমাত্রা প্রতিরোধ করে।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

গাড়ির নিচের ফার্নেস দামের দরজাটি সব-ফাইবার আস্তরণ এবং ইস্পাত দিয়ে গঠিত

কাঠামো আবরণ।দরজার ফ্রেমটি 10 ​​মিমি ইস্পাত প্লেট এবং 12 মিমি দিয়ে তৈরি

বিভাগীয় ইস্পাত।দরজাটি সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক দিয়ে তৈরি

চুল্লি শরীরের জন্য যে হিসাবে.চুল্লির সামগ্রিক কাঠামো বজায় রাখে

গরম করার সময় তার আকৃতি।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে তোলা হয় এবং

উত্তোলন দ্বারা নিম্নগামীএবং এটি বসন্ত দ্বারা সিল করা হয়।

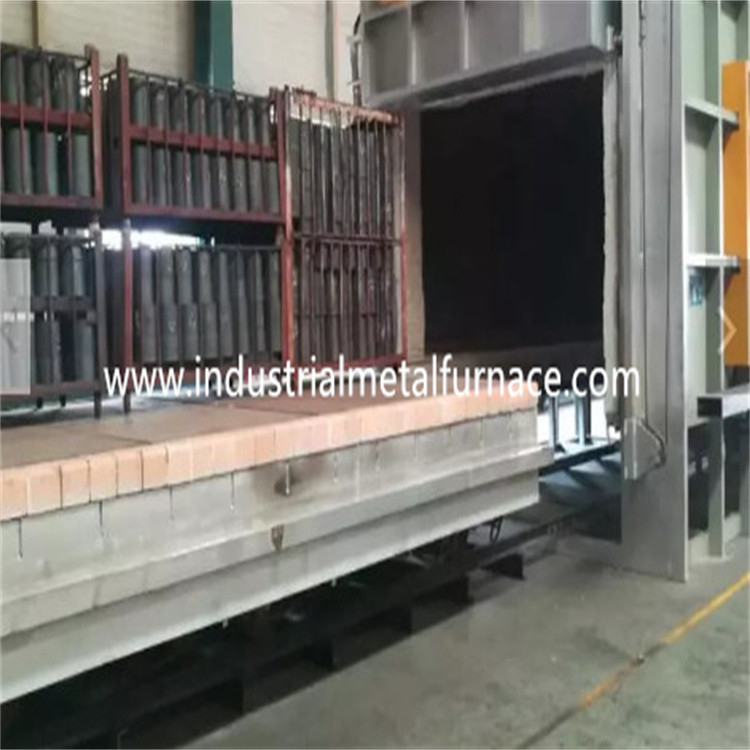

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি নিয়ে গঠিত।

তাপ প্রতিরোধী বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেম 14# বিম এবং 10 মিমি স্টিল প্লেট থেকে তৈরি।

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন

খাদ 45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন ভারবহন

ভারী টাইপ পিলার ভারবহন ওজন বহন.আছে মোট ৬টি

চাকার জোড়া, এবং প্রতিটি চাকার ব্যাস 300 মিমি।এক জোড়া ড্রাইভিং

চাকা এবং চালিত চাকার পাঁচ জোড়া।

ইট বিছানো শরীর: বগিটি উচ্চ অ্যালুমিনার সংমিশ্রণে নির্মিত

অবাধ্য ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।দ্য

বগির ইট বিছানো বডিতে সহজে গরম করার উপাদান ইনস্টলেশন স্লট রয়েছে

গরম করার উপাদানগুলির ইনস্টলেশন।প্রভাবিত অংশ এবং ওজন বহন

এলাকা বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট দিয়ে ইট করা হয়।

উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও অবশিষ্ট থাকে।

চুল্লি দরজা সীলমোহর পদ্ধতি: ফাইবার sealing ব্লক মধ্যে সজ্জিত করা হয়

চুল্লির দরজা এবং চুল্লির আস্তরণ।চুল্লি দরজা বন্ধ করার সময়, উপর রোলার

চুল্লি দরজার উভয় পাশ ট্র্যাক বরাবর নিচে যাবে.এবং একটি র‌্যাম্প আছে

চুল্লির দরজা শক্তভাবে বন্ধ আছে তা নিশ্চিত করতে নীচে।এর কোণ

ঢালু স্ক্রু দ্বারা নিয়মিত হয়.(নীচের 3টি ছবি দেখুন)

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr27AL7Mo2 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের

স্ট্রিপগুলি 5 পাশের দেয়াল, দুই পাশের দেয়াল, পিছনের দেয়াল, চুল্লির দরজা এবং

বগি নীচেপ্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং

চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর ইনস্টল করা হয়.এবং একটি চীনামাটির বাসন আছে

শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের স্ট্রিপগুলির মধ্যে গ্যাসকেট।

6টি হিটিং জোন রয়েছে।সমস্ত সীসা-আউট কন্ডাক্টর বার φ16 দিয়ে তৈরি

0Cr27AL7Mo2 উপাদান।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি সাংহাই গুওলং বুদ্ধিমান তাপমাত্রা গ্রহণ করে

তাপমাত্রা নিয়ন্ত্রণ করতে নিয়ামক যা গণনা করার জন্য স্ব-টিউনিং ফাংশন রয়েছে

আদর্শ পিআইডি পরামিতি এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা

নিয়ন্ত্রক অতিরিক্ত তাপমাত্রা বিপদাশঙ্কা এবং তাপ যুগল ভাঙ্গন ফাংশন আছে

সুরক্ষা.

গাড়ির নিচের ফার্নেস ডিজাইনে নিয়ন্ত্রণের জন্য 6টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচলের মধ্যে সংযোগ।প্রতিটি জোন হল

একটি অতিরিক্ত-তাপমাত্রা অ্যালার্ম সহ সেট করুন।হিটিং লুপ ডবল-দিক গ্রহণ করে

SCR এবং ট্রিগার নিয়ন্ত্রণ।ক্ষমতা সময়ের আনুপাতিক নিয়মে নিয়ন্ত্রিত হয়

পদ্ধতি

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং যা একটি দিয়ে সম্পূর্ণ

রেডিয়েটার এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ ইন্ডিকেটর, পাওয়ার-অন দিয়ে সজ্জিত

ইন্টারলক সুরক্ষা, এবং নিরাপদ আর্থিং ব্যবস্থা।

মুভমেন্ট কন্ট্রোল: কন্ট্রোল সিস্টেম প্রধানত দরজা আপ-ডাউন নিয়ন্ত্রণ করে

আন্দোলন, দরজা সংকোচন, এবং দরজা ভিতরে বাইরে আন্দোলন.এছাড়াও আন্দোলন

অপারেশন নিরাপত্তা নিশ্চিত করতে অগত্যা সংযুক্ত করা হয়.

3.প্রধান প্রযুক্তিগত পরামিতি
