1250℃ বৈদ্যুতিক গাড়ির নিচের চুল্লি 3000×1000×1000mm স্বাধীন তাপমাত্রা নিয়ন্ত্রণ

3000×1000×1000mm বৈদ্যুতিক গাড়ির নিচের চুল্লি

1. আবেদন

আরটি₂-220-9 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত জন্য ব্যবহৃত হয়

ইস্পাত কাঠামো অংশ, ঢালাই ইস্পাত অংশ, খাদ বার তাপ চিকিত্সা

যন্ত্রাংশ, টুল ইস্পাত পণ্য, ইত্যাদি

2. কাঠামোগত ভূমিকা

আরটি₂-220-9 বগি চুলা চুল্লি প্রধানত ফার্নেস বডি নিয়ে গঠিত,

আস্তরণের, চুল্লি দরজা এবং দরজা উত্তোলন সিস্টেম, চুল্লি দরজা টিপে এবং sealing

মেকানিজম, বগি, গরম করার উপাদান এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

গাড়ির নীচের চুল্লি প্রস্তুতকারকের শরীরের ইস্পাত কাঠামো 8-10# থেকে তৈরি

বিভাগীয় ইস্পাত এবং ≥4 মিমি ইস্পাত প্লেট।পাশের পিলার ও পেছনের পিলার তৈরি করা হয়েছে

বিভাগীয় ইস্পাত থেকে, এবং বিভাগীয় ইস্পাত ব্রেসিং দিয়ে শক্তিশালী করা হয়।বাহ্যিক

চুল্লির প্রাচীর 2 স্তর প্রাইমার, এবং লেপ পেইন্টের 2 স্তর দিয়ে আঁকা হয়।

চুল্লির মূল অংশ তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা হয়।চুল্লির কারণে

একটি উচ্চ কাজ তাপমাত্রায় কাজ করে, চুল্লি শরীরের পৃষ্ঠ প্লেট তৈরি করা হয়

14 মিমি পুরু প্লেট যা টুকরো টুকরো ঝালাই করা হয়।

2.2আস্তরণের

গাড়ির নিচের ফার্নেস প্রাইস বডিটি একটি অল-ফাইবার সিস্টেম দিয়ে তৈরি।আস্তরণের উপাদান

বৃত্তাকার ইস্পাত অংশ দ্বারা স্থির উচ্চ মানের zirconium অবাধ্য ফাইবার ব্যবহার করা হয়.অ্যালুমিনিয়াম

ফাইবারগুলিকে ব্লকে প্রাক-সংকুচিত করা হয় (কম্প্রেশন মাধ্যাকর্ষণ: ≥230Kg/m³) এবং তারপর

বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.এই অবাধ্য আস্তরণের গঠন

কম তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতা এবং ক্ষয়-বিরোধী সুবিধা রয়েছে।

আস্তরণের মোট বেধ 350 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বাধিক প্রতিরোধ করে

1350 ℃ তাপমাত্রা।বৃত্তাকার ইস্পাত ফিক্সেশন অংশগুলির উপাদান হল 321 স্টেইনলেস স্টীল।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

পাইকারি বগি চুলা চুল্লির দরজা অল-ফাইবার আস্তরণ এবং ইস্পাত কাঠামোর সমন্বয়ে গঠিত

আবরণদরজার ফ্রেমটি 14 মিমি পুরু ইস্পাত প্লেট দিয়ে তৈরি।দরজাটি সিলিকেট দিয়ে তৈরি

চুল্লি শরীরের জন্য যে অ্যালুমিনিয়াম ফাইবার ব্লক একই.সামগ্রিক গঠন

উত্তপ্ত হওয়ার সময় চুল্লি তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে এবং নীচের দিকে তোলা হয়

উত্তোলন দ্বারাএবং এটি বৈদ্যুতিক পুশ রড দিয়ে সিল করা হয়।

চুল্লি দরজা গঠন:দরজার প্রধান উপাদান 14 মিমি ইস্পাত প্লেট এবং তৈরি করা হয়

10# ইস্পাত ঢালাই, যা শুধুমাত্র দরজার সামগ্রিক অনমনীয়তা এবং শক্তি নিশ্চিত করতে পারে না,

তবে দরজা হালকা করুন এবং দরজার ওজন কমিয়ে দিন।

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি, তাপ প্রতিরোধী নিয়ে গঠিত

বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 14# বিম এবং 20 মিমি পুরু তাপ প্রতিরোধী থেকে তৈরি

ঢালাই ইস্পাত প্লেট.বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ তৈরি করা হয়

45# ইস্পাত থেকে, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন বিয়ারিং ভারী ধরনের পিলারের

bearing to bear the weight.মোট 3 জোড়া চাকা রয়েছে এবং প্রতিটি চাকা রয়েছে

ব্যাস 300 মিমি।বগিটি মোটরচালিত।এবং ড্রাইভিং মোটর একটি ব্রেকিং সঙ্গে সজ্জিত করা হয়

স্টার্ট-আপে জড়তা দূর করতে এবং চলাচল বন্ধ করার জন্য গতি হ্রাস করার ডিভাইস।সেখানে

বগির অতিরিক্ত ভ্রমণ এড়াতে 2টি লিমিট সুইচ।

ব্রিকলেয়িং বডি: বগিটি উচ্চ অ্যালুমিনা রিফ্র্যাক্টরি ইটগুলির একটি ভারী সংমিশ্রণ দিয়ে তৈরি করা হয়েছে,

হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।বগিটির ইট বিছানো শরীর রয়েছে

গরম করার উপাদান সহজ ইনস্টলেশনের জন্য গরম করার উপাদান ইনস্টলেশন স্লট.প্রভাবিত

অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম দিয়ে ইট করা হয়

অবাধ্য ইট।উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও অবশিষ্ট থাকে।

সিলিকন কারবাইডবগি ফেস প্লেট: মোট বেধ 35 মিমি, সর্বাধিক কাজের তাপমাত্রা≤1300℃।

এটি স্কেলগুলিকে গরম করার উপাদানগুলির স্লটে পড়া থেকে আটকাতে পারে যা একটি শর্ট সার্কিট তৈরি করবে।

বগি চলন্ত প্রক্রিয়া: বগি একটি স্ব-চলন্ত পদ্ধতি আছে.কমানো গিয়ার ড্রাইভ

বগি চাকা সরানো.বগি চলাচল মসৃণ এবং স্থিতিশীল।

চুল্লির দরজা, চুল্লির বডি এবং বগির মধ্যে সিল করা: চুল্লি দরজা মধ্যে সীল

এবং চুল্লির দেহটি বৈদ্যুতিক পুশ রডের মাধ্যমে।বগি এবং মধ্যে sealing

ফার্নেস বডি বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লকের মাধ্যমে।

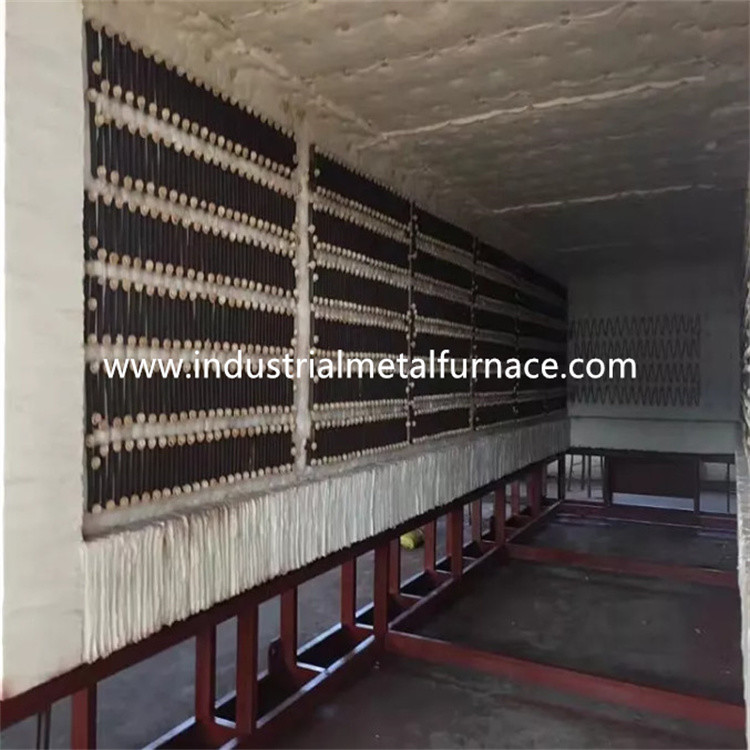

2.5 গরম করার উপাদান

গরম করার উপাদান: উচ্চ মানের উচ্চ প্রতিরোধের খাদ HYE স্ট্রাইপগুলি 2 পাশের দেয়ালে মাউন্ট করা হয়েছে৷

প্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং চুল্লি মধ্যে ইনস্টল করা হয়

চীনামাটির বাসন নখ দ্বারা প্রাচীর.এবং ফাইবার প্রাচীর এবং প্রতিরোধের মধ্যে একটি চীনামাটির বাসন গ্যাসকেট আছে

শর্ট সার্কিট এড়াতে রেখাচিত্রমালা.2টি হিটিং জোন রয়েছে।সমস্ত সীসা-আউট কন্ডাক্টর বার তৈরি করা হয়

φ16 0Cr25AL5 উপাদানের।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি নিয়ন্ত্রণ করতে শিমাডেন বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি এবং গণনা করার জন্য স্ব-টিউনিং ফাংশন আছে এমন তাপমাত্রা

একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রকের অতিরিক্ত তাপমাত্রার কাজ রয়েছে

অ্যালার্ম এবং তাপ দম্পতি ভাঙ্গন সুরক্ষা.

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 2টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।

হিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।শক্তি হল

সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত.

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বড়-পাওয়ার ট্রিগার যা একটি রেডিয়েটর দিয়ে সম্পূর্ণ

এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ দিয়ে সজ্জিত করা হয়

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা, এবং

নিরাপদ আর্থিং ব্যবস্থা।

মুভমেন্ট কন্ট্রোল: কন্ট্রোল সিস্টেম প্রধানত দরজা আপ-ডাউন আন্দোলন, দরজা নিয়ন্ত্রণ করে

কম্প্রেশন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা লিঙ্ক করা হয়

অপারেশন নিরাপত্তা নিশ্চিত করুন।

3.প্রধান প্রযুক্তিগত পরামিতি
