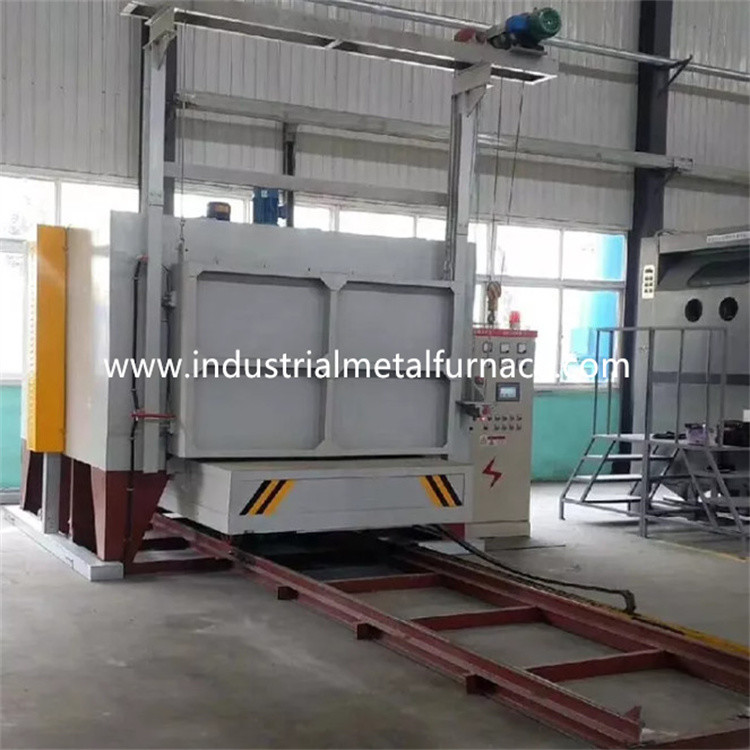

1000℃ দুটি দরজা সহ বগি হার্থ ফার্নেস 3600×1000×900mm বৈদ্যুতিক

দুটি দরজা সহ 3600×1000×900mm বৈদ্যুতিক বগি হার্থ ফার্নেস

1. আবেদন

RT2-230-12 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত তাপের জন্য ব্যবহৃত হয়

ইস্পাত কাঠামো অংশ, ঢালাই ইস্পাত অংশ, খাদ বার অংশ, টুল ইস্পাত চিকিত্সা

পণ্য, ইত্যাদি

2.কাঠামোগত ভূমিকা

RT2-380-12 বগি চুলার চুল্লি প্রধানত ফার্নেস বডি নিয়ে গঠিত,

আস্তরণের, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম করার উপাদান,

এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

বগি হার্থ ফার্নেস ডিজাইনের বডি স্টিলের কাঠামো 8-12# বিভাগীয় থেকে তৈরি

ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট।পাশের স্তম্ভ এবং পিছনের স্তম্ভগুলি থেকে তৈরি করা হয়েছে

বিভাগীয় ইস্পাত, এবং বিভাগীয় ইস্পাত bracings সঙ্গে শক্তিশালী করা হয়.বাহ্যিক

চুল্লির প্রাচীর 2 স্তর প্রাইমার এবং 2 স্তর আবরণ দিয়ে আঁকা হয়

পেইন্টচুল্লির মূল অংশ তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা হয়।

2.2 আস্তরণ

গাড়ির নিচের ফার্নেস ডিজাইনের বডিটি একটি অল-ফাইবার সিস্টেম দিয়ে তৈরি।আস্তরণ

ব্যবহৃত উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।অ্যালুমিনিয়াম

ফাইবারগুলিকে ব্লকে প্রাক-সংকুচিত করা হয় (কম্প্রেশন মাধ্যাকর্ষণ: ≥230Kg/m³) এবং

তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.এই অবাধ্য আস্তরণের

কাঠামোর কম তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতার সুবিধা রয়েছে,

এবং ক্ষয় বিরোধী।আস্তরণের মোট বেধ 350 মিমি।সিলিকেট অ্যালুমিনিয়াম

ফাইবার সর্বোচ্চ 1360℃ তাপমাত্রা প্রতিরোধ করে।বৃত্তাকার ইস্পাত স্থির উপাদান

অংশ হল 1Cr13।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

উচ্চ তাপমাত্রার বগি চুলা চুল্লির দরজা অল-ফাইবার আস্তরণ এবং ইস্পাত দিয়ে গঠিত

কাঠামো আবরণ।দরজার ফ্রেমটি 10 ​​মিমি ইস্পাত প্লেট এবং 12 মিমি বিভাগীয় ইস্পাত দিয়ে তৈরি।

দরজাটি ফার্নেস বডির মতো সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক দিয়ে তৈরি।

উত্তপ্ত হওয়ার সময় চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে এবং নীচের দিকে তোলা হয়

উত্তোলন দ্বারাএবং এটি বসন্ত দ্বারা সিল করা হয়।

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি, তাপ নিয়ে গঠিত

প্রতিরোধী বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 14# বিম এবং 12 মিমি স্টিল প্লেট থেকে তৈরি।দ্য

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ তৈরি করা হয়

45# ইস্পাত থেকে, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন বিয়ারিং ভারী ধরনের পিলারের

bearing to bear the weight.মোট 3 জোড়া চাকা রয়েছে এবং প্রতিটি চাকা রয়েছে

ব্যাস 240 মিমি।বগিটি মোটরচালিত।এবং ড্রাইভিং মোটর একটি ব্রেকিং সঙ্গে সজ্জিত করা হয়

স্টার্ট-আপে জড়তা দূর করতে এবং চলাচল বন্ধ করার জন্য গতি হ্রাস করার ডিভাইস।সেখানে

বগির অতিরিক্ত ভ্রমণ এড়াতে 2টি লিমিট সুইচ।

ব্রিকলেয়িং বডি: বগিটি উচ্চ অ্যালুমিনা রিফ্র্যাক্টরির একটি ভারী সংমিশ্রণে নির্মিত

ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।এর ইট বিছানো শরীর

বগিতে গরম করার উপাদানগুলির সহজ ইনস্টলেশনের জন্য গরম করার উপাদানগুলির ইনস্টলেশন স্লট রয়েছে।

প্রভাবিত অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ সঙ্গে ইট করা হয়

অ্যালুমিনিয়াম অবাধ্য ইট।অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও রয়েছে

যখন উত্তপ্ত হয়।

বগি ফেস প্লেট: সর্বোচ্চ কাজ সঙ্গে 30mm পুরু Ni7N তাপ প্রতিরোধী ইস্পাত ঢালাই অংশ

তাপমাত্রা≤1200℃।এটি হিটিং উপাদান স্লটে পড়া থেকে দাঁড়িপাল্লা প্রতিরোধ করতে পারে

যা একটি শর্ট সার্কিট গঠন করবে।

বগি চলন্ত প্রক্রিয়া: বগি একটি স্ব-চলন্ত পদ্ধতি আছে.হ্রাসকারী গিয়ার

বগি চাকা সরানোর জন্য চালায়।বগি চলাচল মসৃণ এবং স্থিতিশীল।

চুল্লির দরজা, চুল্লির বডি এবং বগির মধ্যে সিল করা: চুল্লি মধ্যে sealing

দরজা এবং চুল্লি শরীর বসন্ত মাধ্যমে হয়.বগি এবং মধ্যে sealing

ফার্নেস বডি নরম বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লকের মাধ্যমে।

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr27AL7Mo2 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপগুলি হল

2 পাশের দেয়ালে মাউন্ট করা হয়েছে।প্রতিরোধের স্ট্রিপগুলি বিশেষ ছাঁচের মাধ্যমে উত্পাদিত হয়,

এবং চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর ইনস্টল করা হয়.এবং একটি চীনামাটির বাসন গ্যাসকেট আছে

শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের স্ট্রিপগুলির মধ্যে।৩টি হিটিং আছে

অঞ্চলসমস্ত লিড-আউট কন্ডাক্টর বারগুলি φ16 0Cr27AL7Mo2 উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি Changzhou Huibang বুদ্ধিমান তাপমাত্রা গ্রহণ করে

আদর্শ গণনা করার জন্য স্ব-টিউনিং ফাংশন আছে যা তাপমাত্রা নিয়ন্ত্রণ করতে নিয়ামক

PID পরামিতি এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষার কাজ।

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 2টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।

হিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।শক্তি হল

সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত.

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং একটি রেডিয়েটর সহ সম্পূর্ণ

একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ অ্যামিটার দিয়ে সজ্জিত,

ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা এবং নিরাপদ আর্থিং

পরিমাপ

মুভমেন্ট কন্ট্রোল: কন্ট্রোল সিস্টেম প্রধানত দরজা আপ-ডাউন আন্দোলন, দরজা নিয়ন্ত্রণ করে

কম্প্রেশন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা লিঙ্ক করা হয়

অপারেশন নিরাপত্তা নিশ্চিত করুন।

3.প্রধান প্রযুক্তিগত পরামিতি
