গ্যাস ফায়ারড হিট ট্রিটমেন্ট বগি হার্থ ফার্নেস কার বটম 2500×1000×800mm

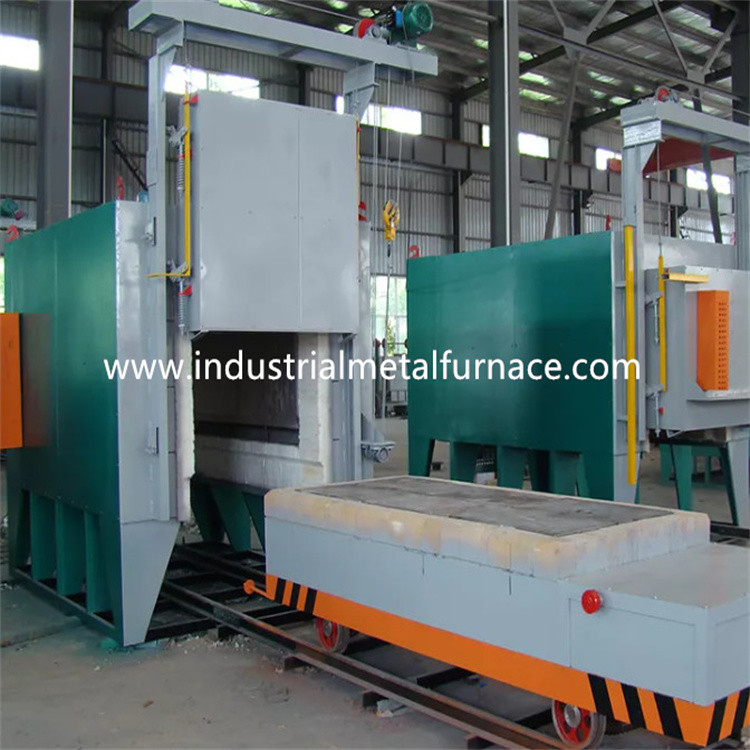

2500×1000×800mm গ্যাস চালিত বগি হার্থ ফার্নেস

1. আবেদন

গ্যাস চালিত বগি চুলা চুল্লি প্রধানত জন্য ব্যবহৃত হয়

ধাতব অংশের তাপ চিকিত্সা।

2. কাঠামোগত ভূমিকা

2.1 পশমnace শরীর

গাড়ির নিচের ফার্নেস বডি স্টিলের কাঠামো 8# -12#U থেকে তৈরি

ইস্পাত এবং ইস্পাত প্লেট।পাশের স্তম্ভ এবং পিছনের স্তম্ভগুলি থেকে তৈরি করা হয়েছে

বিভাগীয় ইস্পাত, এবং বিভাগীয় ইস্পাত bracings সঙ্গে শক্তিশালী করা হয়.দ্য

চুল্লির বাহ্যিক প্রাচীর 2 স্তর প্রাইমার দিয়ে আঁকা হয়, এবং 2

লেপ পেইন্ট স্তর.চুল্লির মূল অংশটি তাপ দিয়ে আঁকা হয়

প্রতিরোধী পেইন্ট।

2.2আস্তরণের

চুল্লির আস্তরণের প্রধান উপাদান হল যৌগিক অবাধ্য ফাইবার

দীর্ঘমেয়াদী পরিষেবাতে জিরকোনিয়াম এবং ক্রোমিয়াম ধারণকারী ফোল্ডিং ব্লক

তাপমাত্রা 1250 ℃।এই অবাধ্য আস্তরণের কাঠামোর সুবিধা রয়েছে

কম তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতা এবং ক্ষয়-বিরোধী।অ্যালুমিনিয়াম

300 মিমি পুরুত্ব সহ সিলিকেট ফাইবার কম্প্রেশন ব্লক হিসাবে ডিজাইন করা হয়েছে

উচ্চ তাপমাত্রার অবাধ্য স্তর।

2.3 বগি

বগি তাপ সংরক্ষণের উপাদান, বগি ফ্রেম এবং চলন্ত সমন্বয়ে গঠিত

পদ্ধতি.অবাধ্য স্তরটি 3টি উপ-স্তরে বিভক্ত, অর্থাৎ, 1ম শীর্ষ

হাই-অ্যালুমিনা ইটের স্তর, এবং 2য় এবং 3য় স্তর উভয় হালকা মাটির ইট সহ।

বগি ফ্রেমওয়ার্ক 12# আই-বিম এবং 12# ফ্রেম বিম দিয়ে তৈরি।বগি

সম্পূর্ণ লোড অপারেশন অধীনে কোন বিকৃতি নিশ্চিত করার জন্য যথেষ্ট অনমনীয়তা আছে.ফাঁক

ফার্নেস বগির দুই পাশ এবং আগুন-প্রতিরোধী ফ্রেমের মধ্যে

ট্রলি ঠিক করা উচিত।

বগি পৃষ্ঠের প্লেটটি 10 ​​মিমি উচ্চ মানের ইস্পাত প্লেট দিয়ে তৈরি।কাজ

বগি লোড ছড়িয়ে দেওয়া (লোড সমানভাবে বিতরণ করা) এবং উন্নত করা

ফ্রেমের অনমনীয়তা।

তাপ সংরক্ষণের উপাদানটি 3 স্তরে বিভক্ত, শীর্ষ স্তরটি

উচ্চ-অ্যালুমিনা ইট, এবং দ্বিতীয় এবং তৃতীয় স্তর উভয়ই হালকা মাটির ইট।

বগি ট্র্যাকশন মেকানিজম: ট্রলি ট্রাভেলিং মেকানিজম এসি দ্বারা চালিত হয়

মোটর রিডুসার, এবং ড্রাইভিং মোড হল রিডুসার স্প্রকেট স্ট্রাকচার।ট্রলি

ট্রান্সমিশনে রিডুসার স্প্রোকেটের মাধ্যমে চুল্লির ভিতরে এবং বাইরে যায়

ডিভাইস এবং ট্রলির নিচে ট্র্যাভেলিং হুইল ট্রলি ট্রাভেলিং স্প্রোকেট চালানোর জন্য

ট্রলিকে জাল করা এবং ড্রাইভ করা, যা স্থিতিশীল এবং নির্ভরযোগ্য।

আগুন-প্রতিরোধী ফাইবার সিলিং ব্লকটি বগি এবং এর মধ্যে সিল করার জন্য ব্যবহৃত হয়

ফার্নেস বডি, যা বৈদ্যুতিক সিলিন্ডারের লিভার দ্বারা চাপা হয় এবং লিঙ্ক করা হয়

চুল্লির দরজার বৈদ্যুতিক সিলিন্ডারের সাথে।যখন বগি সঠিক অবস্থানে থাকে,

বৈদ্যুতিক সিলিন্ডার আগুন-প্রতিরোধী ফাইবার তুলো সিলিং উপরে তুলতে লিভার চালায়

ব্লক করুন এবং এটিকে বগি এবং ফার্নেস বডির মধ্যে ফাঁকে ঠেলে দিন।একই

সময়, চুল্লি দরজা পড়ে, এবং বৈদ্যুতিক সিলিন্ডার চুল্লি দরজা ধাক্কা কাজ করে

শক্তভাবেযদি বগিটি ছাড়া হয়, চুল্লির দরজা একই সময়ে চালিত হবে,

ট্রলির বৈদ্যুতিক সিলিন্ডারটি সিলিং ব্লকটি নামানোর জন্য চলে যায়, দরজা উঠে যায়

সঠিক অবস্থানে, এবং ট্রলি শুরু করতে পারে।উপরের কর্মটি ম্যানুয়াল বা হতে পারে

স্বয়ংক্রিয় ক্রমাগত কর্ম।এটি ব্যবহার করা নিরাপদ এবং বজায় রাখা সুবিধাজনক।

3.প্রধান প্রযুক্তিগত পরামিতি
