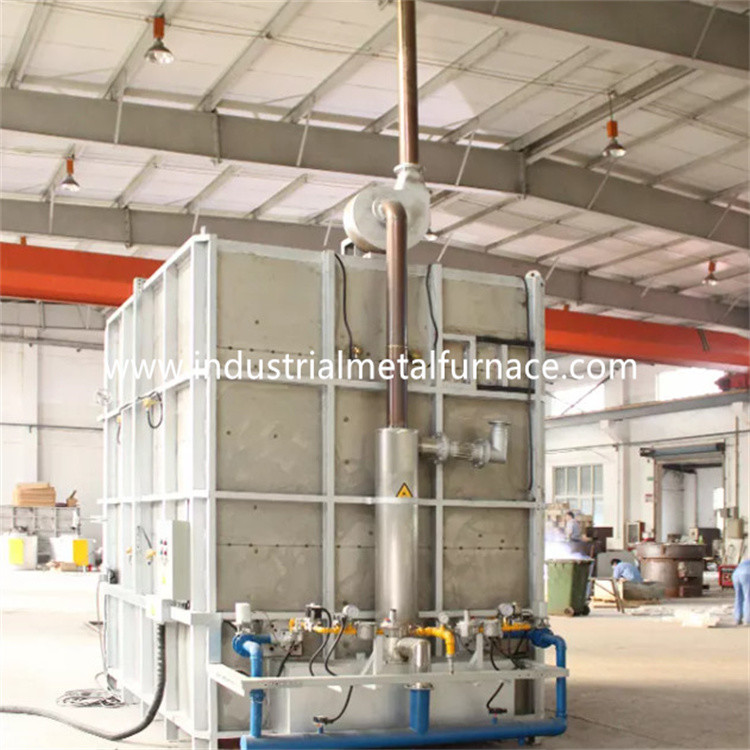

মূল্যবান পাথরের বৈদ্যুতিক বগি হার্থ ফার্নেস 1500×800×800mm 50Hz

1500×800×800 মিমি বৈদ্যুতিক বগি হার্থ ফার্নেস

1. আবেদন

RT3-60-6 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত ব্যবহৃত হয়

মূল্যবান পাথরের তাপ চিকিত্সার জন্য।

2. কাঠামোগত ভূমিকা

RT3-60-6 বগি চুলার চুল্লি প্রধানত চুল্লি নিয়ে গঠিত

শরীর, আস্তরণের, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম

উপাদান এবং স্থির ডিভাইস, চুল্লি তাপমাত্রা স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

বগি চুলা ফার্নেস বডি স্টিলের কাঠামো 10-12# থেকে তৈরি

বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট।পাশের পিলার এবং পিছনের পিলার

বিভাগীয় ইস্পাত থেকে তৈরি করা হয়, এবং বিভাগীয় ইস্পাত দিয়ে শক্তিশালী করা হয়

ব্রেসিংচুল্লির বাহ্যিক প্রাচীরটি প্রাইমারের 2 স্তর দিয়ে আঁকা হয়েছে,

এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশটি দিয়ে আঁকা হয়

তাপ প্রতিরোধী পেইন্ট।

2.2আস্তরণের

বিক্রয় বডির জন্য বগি চুলা চুল্লি একটি অল-ফাইবার সিস্টেমের সাথে নির্মিত।দ্য

ব্যবহৃত আস্তরণের উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m3 ) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরে স্থির করা হয়।

এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতার সুবিধা রয়েছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের একটি মোট বেধ আছে

240 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বাধিক তাপমাত্রা 950℃ প্রতিরোধ করে।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

গাড়ির নিচের ফার্নেস সরবরাহকারীর দরজাটি অল-ফাইবার আস্তরণ এবং স্টিলের সমন্বয়ে গঠিত

কাঠামো আবরণ।দরজার ফ্রেমটি 10 ​​মিমি ইস্পাত প্লেট দিয়ে তৈরি।দরজা হল

চুল্লি শরীরের জন্য যে একই সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক সঙ্গে নির্মিত.

উত্তপ্ত হওয়ার সময় চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে তোলা হয় এবং

উত্তোলন দ্বারা নিম্নগামীএবং এটি বসন্ত দ্বারা সিল করা হয়।

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি নিয়ে গঠিত।

তাপ প্রতিরোধী বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 10# বিম এবং 10 মিমি ইস্পাত প্লেট থেকে তৈরি।

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ

45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন বিয়ারিং এর

ভারী টাইপ পিলার ভারবহন ওজন বহন.মোট 2 জোড়া আছে

চাকার, এবং প্রতিটি চাকার ব্যাস 240 মিমি।

ব্রিকলেয়িং বডি: বগিটি হাই অ্যালুমিনা রিফ্র্যাক্টরির সমন্বয়ে নির্মিত

ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।ইট বিছানো শরীর

গরম করার সহজ ইনস্টলেশনের জন্য বগির হিটিং উপাদান ইনস্টলেশন স্লট রয়েছে

উপাদানপ্রভাবিত অংশ এবং ওজন বহন এলাকা বিশেষভাবে ইট করা হয়

ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট সঙ্গে.এর জন্য ফাঁকা জায়গাও রয়েছে

উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণ।

চুল্লির নীচের প্লেটটি মোট বেধের সাথে CrMnN উপাদান দিয়ে তৈরি

30 মিমি।নীচের প্লেটটি সর্বাধিক 950 ℃ তাপমাত্রা প্রতিরোধ করে।

সিলিং: চুল্লির দরজা এবং চুল্লির বডি এবং বগির মধ্যে সিল বেশি

গুরুত্বপূর্ণচুল্লি দরজা এবং চুল্লি শরীরের মধ্যে সীল বসন্ত সংকোচন গ্রহণ করে

গঠনবগি এবং ফার্নেস বডির মধ্যে সীলমোহরটি বিশেষ আকৃতির ইটের সিল

এবং ফাইবার কটন ব্লক।

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr25AL5 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপগুলি হল

2 পাশের চুল্লির দেয়ালে মাউন্ট করা হয়েছে।প্রতিরোধের রেখাচিত্রমালা বিশেষ মাধ্যমে উত্পাদিত হয়

molds, এবং চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর ইনস্টল করা হয়.এবং একটি আছে

শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের স্ট্রিপগুলির মধ্যে চীনামাটির বাসন গ্যাসকেট।

1টি হিটিং জোন আছে।সমস্ত সীসা-আউট কন্ডাক্টর বারগুলি φ16 0Cr25AL5 উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি গণনা করার জন্য তাপমাত্রা যার স্ব-টিউনিং ফাংশন রয়েছে

এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক এর কাজ আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষা।

পাইকারি গাড়ির বটম ফার্নেসের নিয়ন্ত্রণের জন্য 1টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচলের মধ্যে সংযোগ।প্রতিটি জোন সঙ্গে সেট করা হয়

একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম।

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বড়-পাওয়ার ট্রিগার যা একটি রেডিয়েটর দিয়ে সম্পূর্ণ

এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ সজ্জিত করা হয়

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা সহ,

এবং নিরাপদ আর্থিং ব্যবস্থা।

আন্দোলন নিয়ন্ত্রণ: নিয়ন্ত্রণ ব্যবস্থা প্রধানত দরজা আপ-ডাউন আন্দোলন নিয়ন্ত্রণ করে,

দরজা সংকোচন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা হয়

অপারেশন নিরাপত্তা নিশ্চিত করার জন্য সংযুক্ত।

3.প্রধান প্রযুক্তিগত পরামিতি
