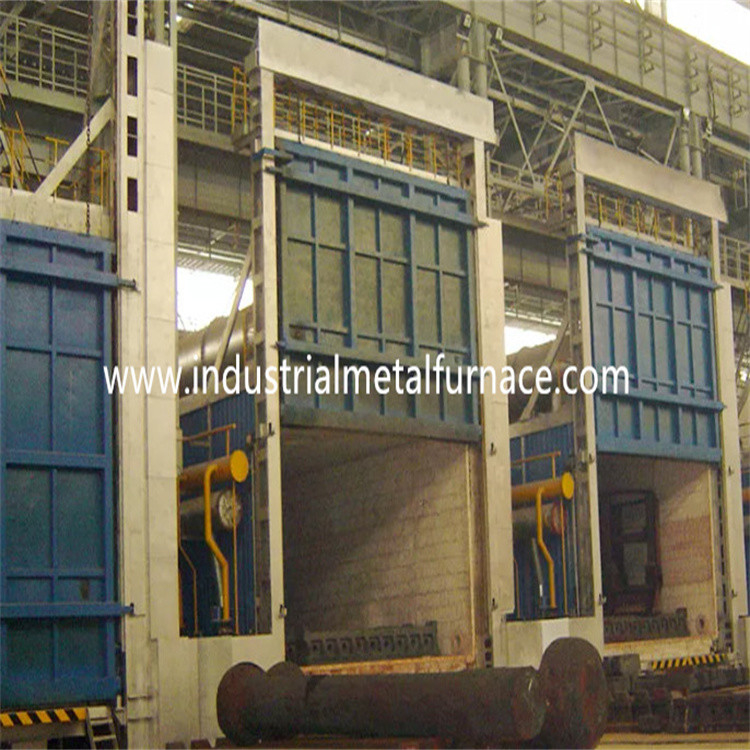

550℃ 1350×1000×700mm হিট ট্রিটমেন্ট কার বটম ফার্নেস ইলেকট্রিকাল বগি হার্থ

550℃ 1350×1000×700mm হিট ট্রিটমেন্ট কার বটম ফার্নেস ইলেকট্রিকাল বগি হার্থ

1. আবেদন

RT3-65-6 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত ব্যবহৃত হয়

স্ট্রাকচারাল স্টিল, ঢালাই ইস্পাত, স্প্রিং স্টিলের অ্যানিলিং প্রক্রিয়ার জন্য,

টুল ইস্পাত এবং কার্বন ইস্পাত।

2. কাঠামোগত ভূমিকা

RT3-65-6 বগি চুলার চুল্লি প্রধানত ফার্নেস বডি নিয়ে গঠিত,

আস্তরণের, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম করার উপাদান,

প্রচলন ডিভাইস এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

বগি চুলা চুল্লি প্রস্তুতকারকের শরীরের ইস্পাত গঠন থেকে তৈরি করা হয়

10-12# বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট।পাশের পিলার এবং পিছনে

স্তম্ভগুলি বিভাগীয় ইস্পাত থেকে তৈরি করা হয় এবং বিভাগীয় ইস্পাত দিয়ে শক্তিশালী করা হয়

ব্রেসিংচুল্লির বাহ্যিক প্রাচীরটি প্রাইমারের 2 স্তর দিয়ে আঁকা হয়েছে,

এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশটি তাপ দিয়ে আঁকা হয়

প্রতিরোধী পেইন্ট।

2.2আস্তরণের

বিক্রয়ের জন্য বগি চুলা চুল্লি একটি অল-ফাইবার সিস্টেমের সাথে নির্মিত।আস্তরণ

ব্যবহৃত উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।অ্যালুমিনিয়াম

ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ: ≥230Kg/m3 ) এবং

তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.এই অবাধ্য আস্তরণের

কাঠামোর কম তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতার সুবিধা রয়েছে,

এবং ক্ষয় বিরোধী।আস্তরণের মোট বেধ 240 মিমি।সিলিকেট অ্যালুমিনিয়াম

ফাইবার সর্বাধিক তাপমাত্রা 950℃ প্রতিরোধ করে।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

Thecar নীচে চুল্লি মূল্য দরজা সব-ফাইবার আস্তরণের এবং ইস্পাত কাঠামো গঠিত হয়

আবরণদরজার ফ্রেমটি 10 ​​মিমি ইস্পাত প্লেট দিয়ে তৈরি।দরজাটি সিলিকেট দিয়ে তৈরি

চুল্লি শরীরের জন্য যে অ্যালুমিনিয়াম ফাইবার ব্লক একই.সামগ্রিক গঠন

উত্তপ্ত হওয়ার সময় চুল্লি তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে এবং নীচের দিকে তোলা হয়

উত্তোলন দ্বারাএবং এটি বসন্ত দ্বারা সিল করা হয়।

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি, তাপ নিয়ে গঠিত

প্রতিরোধী বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 12# বিম এবং 10 মিমি ইস্পাত প্লেট থেকে তৈরি।

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ হয়

45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন ভারবহন ভারী হয়

ওজন সহ্য করার জন্য পিলার বিয়ারিং টাইপ করুন।মোট 2 জোড়া চাকা আছে, এবং

প্রতিটি চাকার ব্যাস 240 মিমি।

ব্রিকলেইং বডি: বগিটি উচ্চ অ্যালুমিনা অবাধ্য ইটের সমন্বয়ে নির্মিত,

হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।বগির ইট বিছানো শরীর

গরম করার উপাদানগুলির সহজ ইনস্টলেশনের জন্য গরম করার উপাদানগুলির ইনস্টলেশন স্লট রয়েছে।দ্য

প্রভাবিত অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ সঙ্গে ইট করা হয়

অ্যালুমিনিয়াম অবাধ্য ইট।অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও রয়েছে

যখন উত্তপ্ত হয়।

চুল্লির নীচের প্লেটটি 30 মিমি মোট বেধের সাথে CrMnN উপাদান দিয়ে তৈরি।

নীচের প্লেটটি সর্বাধিক 950 ℃ তাপমাত্রা প্রতিরোধ করে।

সিলিং: চুল্লির দরজা এবং চুল্লির বডি এবং বগির মধ্যে সিলটি আরও গুরুত্বপূর্ণ।

চুল্লি দরজা এবং চুল্লি শরীরের মধ্যে সীল বসন্ত কম্প্রেশন গঠন গ্রহণ করে।

বগি এবং ফার্নেস বডির মধ্যে সীলটি বিশেষ আকৃতির ইট এবং ফাইবারের সীল

তুলো ব্লক

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr25AL5 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপগুলি হল

5 পাশের দেয়াল, দুই পাশের দেয়াল, পেছনের দেয়াল, চুল্লির দরজা এবং বগির নিচে মাউন্ট করা হয়েছে।

প্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং ইনস্টল করা হয়

চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর.এবং ফাইবার প্রাচীর মধ্যে একটি চীনামাটির বাসন গ্যাসকেট আছে

এবং শর্ট-সার্কিট এড়াতে প্রতিরোধের রেখাচিত্রমালা।1টি হিটিং জোন আছে।সব সীসা আউট

কন্ডাকটর বারগুলি φ16 0Cr25AL5 উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি গণনা করার জন্য তাপমাত্রা যার স্ব-টিউনিং ফাংশন রয়েছে

এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক এর কাজ আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষা।

পাইকারি গাড়ির বটম ফার্নেসের নিয়ন্ত্রণের জন্য 1টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচলের মধ্যে সংযোগ।প্রতিটি জোন সঙ্গে সেট করা হয়

একটি অতিরিক্ত তাপমাত্রার অ্যালার্ম।হিটিং লুপ ডবল-ডিরেকশন SCR এবং গ্রহণ করে

ট্রিগার নিয়ন্ত্রণ।ক্ষমতা সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত হয়.

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বড়-পাওয়ার ট্রিগার যা একটি রেডিয়েটর দিয়ে সম্পূর্ণ

এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ সজ্জিত করা হয়

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা সহ,

এবং নিরাপদ আর্থিং ব্যবস্থা।

আন্দোলন নিয়ন্ত্রণ: নিয়ন্ত্রণ ব্যবস্থা প্রধানত দরজা আপ-ডাউন আন্দোলন নিয়ন্ত্রণ করে,

দরজা সংকোচন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা হয়

অপারেশন নিরাপত্তা নিশ্চিত করার জন্য সংযুক্ত।

2.7 গরম বাতাস চলাচলের ব্যবস্থা:

এটি প্রধানত চুল্লিতে দুটি অক্ষীয় প্রবাহ ফ্যান নিয়ে গঠিত।দ্বারা নির্গত তাপ

গরম করার উপাদানটি সঞ্চালনকারী পাখা দ্বারা কার্যকর কাজের এলাকায় সমানভাবে প্রস্ফুটিত হয়

উইন্ড গাইড প্লেটের মাধ্যমে।এয়ার গাইড প্লেটটি 1Cr18Ni9 এবং ফ্যান দিয়ে তৈরি

এবং খাদ 1Cr18Ni9Ti দিয়ে তৈরি।বিয়ারিংয়ের স্বাভাবিক ব্যবহার নিশ্চিত করার জন্য,

শীতল করার পদ্ধতি হল বায়ু কুলিং।

3.প্রধান প্রযুক্তিগত পরামিতি
