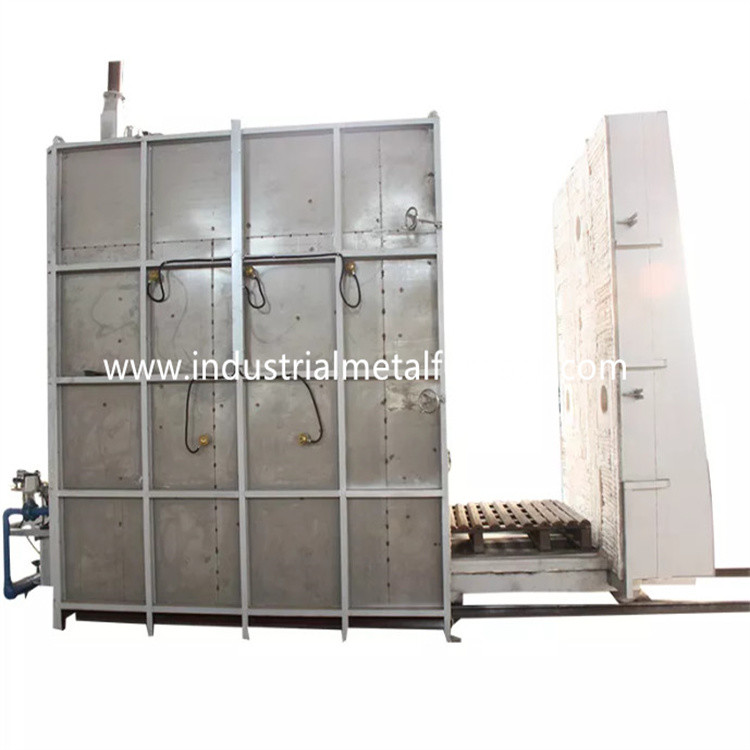

বগি হার্থ হিট ট্রিটমেন্ট ইলেকট্রিকাল টেম্পারিং ফার্নেস 2000×900×600mm

2000×900×600mm বৈদ্যুতিক বগি হার্থ টেম্পারিং ফার্নেস

1. আবেদন

RT3-70-6 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত জন্য ব্যবহৃত হয়

টেম্পারিং, স্ট্রাকচারাল স্টিল, ঢালাই ইস্পাত, স্প্রিং স্টিল এবং টুল স্টিল।

2. কাঠামোগত ভূমিকা

RT3-70-6 বগি চুলা চুল্লি প্রধানত চুল্লি গঠিত

শরীর, আস্তরণের, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম

উপাদান, প্রচলন ডিভাইস এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

বগি চুলা চুল্লি নকশা শরীরের ইস্পাত কাঠামো থেকে তৈরি করা হয়

10-12# বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট।পাশের পিলার এবং পিছনে

স্তম্ভগুলি বিভাগীয় ইস্পাত থেকে তৈরি করা হয় এবং বিভাগীয় দিয়ে শক্তিশালী করা হয়

ইস্পাত বন্ধনী.চুল্লির বাহ্যিক প্রাচীরটি 2 স্তর দিয়ে আঁকা হয়

প্রাইমার, এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশ

তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা।

2.2 আস্তরণের

পাইকারি বগি চুলা ফার্নেস বডি একটি অল-ফাইবার সিস্টেমের সাথে নির্মিত।

ব্যবহৃত আস্তরণের উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m3 ) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল দ্বারা ফার্নেস বডিতে স্থির করা হয়

অংশএই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতার সুবিধা রয়েছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের একটি মোট বেধ আছে

240 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বাধিক তাপমাত্রা 950℃ প্রতিরোধ করে।

2.3 ফার্নেস দরজা এবং দরজা আপ-ডাউন সিস্টেম

পাইকারি গাড়ির বটম ফার্নেস দরজা অল-ফাইবার আস্তরণ এবং ইস্পাত দিয়ে গঠিত

কাঠামো আবরণ।দরজার ফ্রেমটি 10 ​​মিমি ইস্পাত প্লেট দিয়ে তৈরি।দরজা নির্মিত হয়

সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক সঙ্গে চুল্লি শরীরের জন্য যে একই.দ্য

উত্তপ্ত হওয়ার সময় চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে তোলা হয় এবং

উত্তোলন দ্বারা নিম্নগামীএবং এটি বসন্ত দ্বারা সিল করা হয়।

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি নিয়ে গঠিত।

তাপ প্রতিরোধী বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 14# বিম এবং 10 মিমি স্টিল প্লেট থেকে তৈরি।

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ হয়

45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন ভারবহন ভারী হয়

ওজন সহ্য করার জন্য পিলার বিয়ারিং টাইপ করুন।মোট 4 জোড়া চাকা আছে, এবং প্রতিটি

চাকার ব্যাস 240 মিমি।

ব্রিকলেইং বডি: বগিটি উচ্চ অ্যালুমিনা রিফ্র্যাক্টরি ইটের সমন্বয়ে নির্মিত,

হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।বগির ইট বিছানো শরীর

গরম করার উপাদানগুলির সহজ ইনস্টলেশনের জন্য গরম করার উপাদানগুলির ইনস্টলেশন স্লট রয়েছে।দ্য

প্রভাবিত অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ সঙ্গে ইট করা হয়

অ্যালুমিনিয়াম অবাধ্য ইট।এছাড়াও অবাধ্য আস্তরণের জন্য ফাঁকা স্থান অবশিষ্ট আছে

উত্তপ্ত হলে সম্প্রসারণ।

বগি ফেস প্লেট CrMnN, 30 মিমি দিয়ে কাস্ট করা হয়েছে।সর্বোচ্চ তাপমাত্রা≤950℃।ইহা ছিল

বিকৃতি এবং ক্র্যাকিং ছাড়াই দীর্ঘমেয়াদী ব্যবহার।

সিলিং: চুল্লির দরজা এবং চুল্লির বডি এবং বগির মধ্যে সিলটি আরও গুরুত্বপূর্ণ।

চুল্লি দরজা এবং চুল্লি শরীরের মধ্যে সীল বসন্ত কম্প্রেশন গঠন গ্রহণ করে।

বগি এবং ফার্নেস বডির মধ্যে সীলটি বিশেষ আকৃতির ইট এবং ফাইবারের সীল

তুলো ব্লক

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr25AL5 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপগুলি হল

5 পাশের দেয়াল, দুই পাশের দেয়াল, পেছনের দেয়াল, চুল্লির দরজা এবং বগির নিচে মাউন্ট করা হয়েছে।

প্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং ইনস্টল করা হয়

চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর.এবং ফাইবার মধ্যে একটি চীনামাটির বাসন গ্যাসকেট আছে

প্রাচীর এবং প্রতিরোধের রেখাচিত্রমালা শর্ট সার্কিট এড়াতে.1টি হিটিং জোন আছে।সব

লিড-আউট কন্ডাক্টর বারগুলি φ16 0Cr25AL5 উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি এবং গণনা করার জন্য স্ব-টিউনিং ফাংশন রয়েছে এমন তাপমাত্রা

একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক এর কাজ আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষা।

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 1 তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।

হিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।শক্তি হল

সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত.

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বড়-পাওয়ার ট্রিগার যা একটি রেডিয়েটর দিয়ে সম্পূর্ণ

এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ সজ্জিত করা হয়

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা সহ,

এবং নিরাপদ আর্থিং ব্যবস্থা।

আন্দোলন নিয়ন্ত্রণ: নিয়ন্ত্রণ ব্যবস্থা প্রধানত দরজা আপ-ডাউন আন্দোলন নিয়ন্ত্রণ করে,

দরজা সংকোচন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা হয়

অপারেশন নিরাপত্তা নিশ্চিত করার জন্য সংযুক্ত।

2.7 গরম বাতাস চলাচলের ব্যবস্থা:

এটি প্রধানত একটি কেন্দ্রাতিগ পাখা এবং চুল্লিতে একটি এয়ার গাইড প্লেট নিয়ে গঠিত।দ্য

গরম করার উপাদান দ্বারা নির্গত তাপ সমানভাবে কার্যকর কাজ এলাকায় প্রস্ফুটিত হয়

বায়ু গাইড প্লেটের মাধ্যমে সঞ্চালিত পাখা।এয়ার গাইড প্লেট 1Cr18Ni9 দিয়ে তৈরি,

এবং পাখা এবং খাদ 1Cr18Ni9Ti দিয়ে তৈরি।যাতে স্বাভাবিক ব্যবহার নিশ্চিত করা যায়

bearings, শীতল পদ্ধতি বায়ু শীতল হয়.

গাইড ডিভাইস: এটি প্রধানত চুল্লিতে সঞ্চালিত পাখা দ্বারা উত্পন্ন বায়ু সঞ্চালন করে

গাইড প্লেটের দিক বরাবর কার্যকরভাবে চুল্লিতে, যাতে বাতাস প্রবেশ করতে পারে

চুল্লি দ্রুত পরিচলন উত্পাদন করে, যাতে তাপমাত্রা অভিন্নতার লক্ষ্য অর্জন করা যায়।

উইন্ড গাইড প্লেট এবং ফ্রেমওয়ার্কের উপকরণগুলি সবই 304 স্টেইনলেস স্টিল প্লেট দিয়ে তৈরি।

এয়ার গাইড প্লেট এবং ফ্রেমওয়ার্ক বিনামূল্যে নিশ্চিত করার জন্য একটি চলমান উপায়ে সংযুক্ত করা হয়

উচ্চ তাপমাত্রার অধীনে এয়ার গাইড প্লেটের সম্প্রসারণ, এবং এটি মেরামতের জন্য সুবিধাজনক এবং

রক্ষণাবেক্ষণ
