বগি হার্থ কোনচিং ফার্নেস হিট ট্রিটমেন্ট 1200×1200×600mm বৈদ্যুতিক

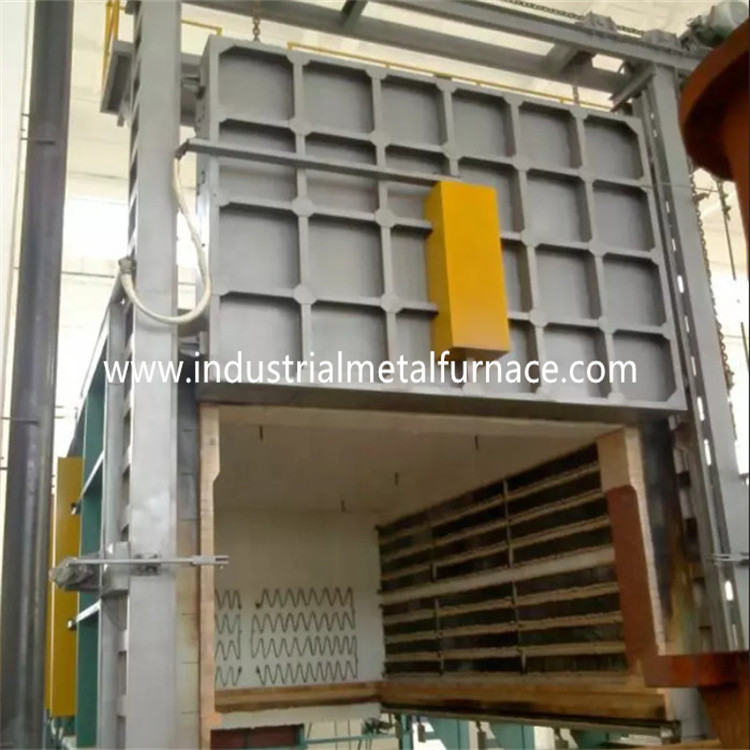

1200 × 1200 × 600 মিমি বৈদ্যুতিক বগি হার্থ কোয়েঞ্চিং ফার্নেস

1. আবেদন

RT3-75-12 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত জন্য ব্যবহৃত হয়

quenching, কাঠামোগত ইস্পাত, ঢালাই ইস্পাত, বসন্ত ইস্পাত এবং টুল ইস্পাত.

2. কাঠামোগত ভূমিকা

RT3-75-12 বগি চুলা চুল্লি প্রধানত চুল্লি গঠিত

বডি, লাইনিং, ফার্নেস ডোর এবং ডোর কম্প্রেশন সিস্টেম, বগি, সিলিং

প্রক্রিয়া, গরম করার উপাদান, তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

বগি হার্থ ফার্নেস বডি স্টিলের কাঠামো 8-10# বিভাগীয় থেকে তৈরি করা হয়েছে

ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট।পাশের স্তম্ভ এবং পিছনের স্তম্ভগুলি থেকে তৈরি করা হয়েছে

বিভাগীয় ইস্পাত, এবং বিভাগীয় ইস্পাত bracings সঙ্গে শক্তিশালী করা হয়.বাহ্যিক

চুল্লির প্রাচীর 2 স্তর প্রাইমার, এবং 2 স্তর সঙ্গে আঁকা হয়

লেপ পেইন্ট।চুল্লির মূল অংশ তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা হয়।

2.2আস্তরণের

গাড়ির নিচের ফার্নেস সরবরাহকারী একটি অল-ফাইবার সিস্টেম দিয়ে তৈরি।আস্তরণ

ব্যবহৃত উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।দ্য

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m3 ) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল দ্বারা ফার্নেস বডিতে স্থির করা হয়

অংশএই অবাধ্য আস্তরণের কাঠামোর কম তাপের সুবিধা রয়েছে

পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতা এবং ক্ষয়-বিরোধী।আস্তরণের আছে

350 মিমি মোট বেধ।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বাধিক প্রতিরোধ করে

তাপমাত্রা 1260 ℃।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

উচ্চ তাপমাত্রার বগি চুলা চুল্লির দরজা অল-ফাইবার দিয়ে গঠিত

আস্তরণের এবং ইস্পাত কাঠামো আবরণ.দরজার ফ্রেমটি 12 মিমি ইস্পাত প্লেট দিয়ে তৈরি।

আস্তরণটি চুল্লির মতো উচ্চ অ্যালুমিনিয়াম ফাইবার ব্লক দিয়ে তৈরি করা হয়েছে

শরীরউত্তপ্ত হওয়ার সময় চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে তোলা হয় এবং

বৈদ্যুতিক উত্তোলন দ্বারা নিম্নগামী।এবং এটি চুল্লি দরজা স্ব-ওজন দ্বারা সিল করা হয়।

2.4 বগিএবং সিলিং প্রক্রিয়া

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি নিয়ে গঠিত।

তাপ প্রতিরোধী বগি ফেস প্লেট এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 12# বিম এবং 12 মিমি ইস্পাত দিয়ে তৈরি

প্লেটবগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন

খাদ 45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন ভারবহন

ভারী টাইপ পিলার ভারবহন ওজন বহন.আছে মোট ৪টি

চাকার, এবং প্রতিটি চাকার ব্যাস 240 মিমি।

bricklaying বডি: বগিটি উচ্চ অ্যালুমিনার সংমিশ্রণে নির্মিত

অবাধ্য ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।দ্য

বগির ইট বিছানো বডিতে সহজে গরম করার উপাদান ইনস্টলেশন স্লট রয়েছে

গরম করার উপাদানগুলির ইনস্টলেশন।প্রভাবিত অংশ এবং ওজন বহন

এলাকা বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট দিয়ে ইট করা হয়।

উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও অবশিষ্ট থাকে।

স্ট্রিপ আকৃতির বগি ফেস প্লেটটি ZG35Cr24Ni7SiN, 30mm দিয়ে কাস্ট করা হয়েছে।দ্য

সর্বোচ্চ তাপমাত্রা≤1200℃।এটি বিকৃতি ছাড়া দীর্ঘমেয়াদী ব্যবহার আছে এবং

ক্র্যাকিং

সিলিং: চুল্লির দরজা এবং চুল্লির বডি এবং বগির মধ্যে সিল বেশি

গুরুত্বপূর্ণচুল্লি দরজা এবং চুল্লি শরীরের মধ্যে সীল চুল্লি গ্রহণ করে

দরজা স্ব-ওজন কম্প্রেশন গঠন.বগি এবং চুল্লি মধ্যে সীলমোহর

বডিটি বিশেষ আকৃতির ইট, ফাইবার কটন ব্লক এবং বালির ডবল সিলের সীলমোহর।

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr27AL7Mo2 প্রতিরোধের ঢেউতোলা আকৃতির খাদ প্রতিরোধের

স্ট্রিপ দুটি পাশের দেয়ালে মাউন্ট করা হয়।প্রতিরোধের রেখাচিত্রমালা মাধ্যমে উত্পাদিত হয়

বিশেষ ছাঁচ, এবং চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর ইনস্টল করা হয়.এবং সেখানে

ফাইবার প্রাচীর এবং এড়ানোর জন্য প্রতিরোধের রেখাচিত্রমালার মধ্যে একটি চীনামাটির বাসন গ্যাসকেট

শর্ট সার্কিট.সিরামিক স্ক্রু এবং গ্যাসকেট উচ্চ অ্যালুমিনিয়াম উপকরণ দিয়ে তৈরি

পর্যাপ্ত শক্তি এবং সেবা জীবন নিশ্চিত করতে উচ্চ তাপমাত্রায় sintered.সেখানে

1 হিটিং জোন।সমস্ত লিড-আউট কন্ডাক্টর বার φ16 0Cr27AL7Mo দিয়ে তৈরি

উপাদান.

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি গণনা করার জন্য তাপমাত্রা যার স্ব-টিউনিং ফাংশন রয়েছে

এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক এর কাজ আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষা।

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 1 তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত তাপমাত্রা সঙ্গে সেট করা হয়

এলার্মহিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।দ্য

ক্ষমতা সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত হয়.

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং যা একটি দিয়ে সম্পূর্ণ

রেডিয়েটার এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ হল

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ ইন্ডিকেটর, পাওয়ার-অন দিয়ে সজ্জিত

ইন্টারলক সুরক্ষা, এবং নিরাপদ আর্থিং ব্যবস্থা।

আন্দোলন নিয়ন্ত্রণ: নিয়ন্ত্রণ ব্যবস্থা প্রধানত দরজা আপ-ডাউন আন্দোলন নিয়ন্ত্রণ করে,

দরজা সংকোচন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা হয়

অপারেশন নিরাপত্তা নিশ্চিত করার জন্য সংযুক্ত।

3.প্রধান প্রযুক্তিগত পরামিতি
