2000×900×600mm হিট ট্রিটমেন্ট কার বটম ফার্নেস কোনচিং ফার্নেস ইলেকট্রিকাল বগি হার্থ

2000×900×600 মিমি বৈদ্যুতিককার বটম ফার্নেসবগি হার্থনিভে যাওয়াচুল্লি

1. আবেদন

RT3-100-12 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত ব্যবহৃত হয়

quenching, কাঠামোগত ইস্পাত, ঢালাই ইস্পাত, বসন্ত ইস্পাত এবং টুল ইস্পাত জন্য.

2. কাঠামোগত ভূমিকা

RT3-100-12 বগি চুলার চুল্লি প্রধানত ফার্নেস বডি নিয়ে গঠিত,

আস্তরণের, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম করার উপাদান,

প্রচলন ডিভাইস এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

পাইকারি গাড়ির বটম ফার্নেস বডি স্টিলের কাঠামো 8-12# থেকে তৈরি

বিভাগীয় ইস্পাত এবং ≥4 মিমি ইস্পাত প্লেট।পাশের পিলার ও পেছনের পিলারগুলো

বিভাগীয় ইস্পাত থেকে তৈরি, এবং বিভাগীয় ইস্পাত ব্রেসিং দিয়ে শক্তিশালী করা হয়।

চুল্লির বাহ্যিক প্রাচীরটি প্রাইমারের 2 স্তর, এবং 2 দিয়ে আঁকা হয়

লেপ পেইন্ট স্তর.চুল্লির মূল অংশটি তাপ প্রতিরোধী দিয়ে আঁকা হয়

পেইন্ট

2.2আস্তরণের

হিট ট্রিটমেন্ট ফার্নেস ট্রলি একটি অল-ফাইবার সিস্টেম দিয়ে তৈরি।আস্তরণ

ব্যবহৃত উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।অ্যালুমিনিয়াম

ফাইবারগুলিকে ব্লকে প্রি-কম্প্রেস করা হয় (কম্প্রেশন মাধ্যাকর্ষণ: ≥230Kg/m3 ) এবং তারপর

বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.এই অবাধ্য আস্তরণের

কাঠামোর কম তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতার সুবিধা রয়েছে,

এবং ক্ষয় বিরোধী।আস্তরণের মোট বেধ 350 মিমি।সিলিকেট অ্যালুমিনিয়াম

ফাইবার সর্বোচ্চ তাপমাত্রা 1260℃ প্রতিরোধ করে।

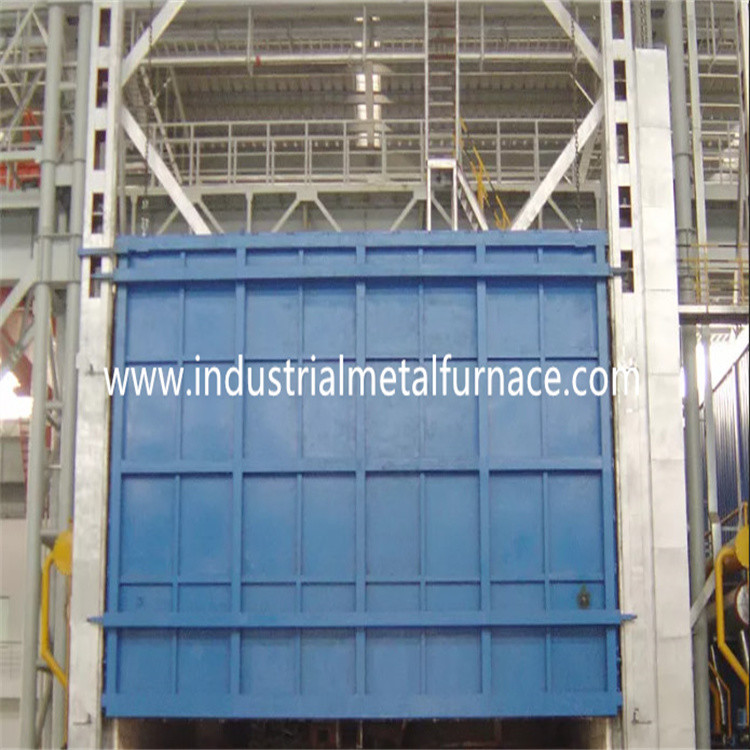

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

উচ্চ তাপমাত্রার ট্রলি টাইপ ফার্নেস দরজা সব-ফাইবার আস্তরণের গঠিত এবং

ইস্পাত কাঠামো আবরণ.দরজার ফ্রেমটি 12 মিমি ইস্পাত প্লেট দিয়ে তৈরি।দরজা হল

চুল্লি শরীরের জন্য যে একই সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক সঙ্গে নির্মিত.দ্য

উত্তপ্ত হওয়ার সময় চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে এবং নীচের দিকে তোলা হয়

উত্তোলন দ্বারাএবং এটি বসন্ত দ্বারা সিল করা হয়।

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি, তাপ নিয়ে গঠিত

প্রতিরোধী বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 14# বিম এবং 12 মিমি স্টিল প্লেট থেকে তৈরি।

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ হয়

45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন ভারবহন ভারী হয়

ওজন সহ্য করার জন্য পিলার বিয়ারিং টাইপ করুন।মোট 6টি চাকা রয়েছে এবং প্রতিটি

চাকার ব্যাস 240 মিমি।

ব্রিকলেইং বডি: বগিটি উচ্চ অ্যালুমিনা অবাধ্য ইটের সমন্বয়ে নির্মিত,

হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।বগির ইট বিছানো শরীর

গরম করার উপাদানগুলির সহজ ইনস্টলেশনের জন্য গরম করার উপাদানগুলির ইনস্টলেশন স্লট রয়েছে।

প্রভাবিত অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের সঙ্গে ইট করা হয়

উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট।এছাড়াও অবাধ্য আস্তরণের জন্য ফাঁকা স্থান অবশিষ্ট আছে

উত্তপ্ত হলে সম্প্রসারণ।

বগি ফেস প্লেট Ni7N, 30mm দিয়ে ঢালাই করা হয়েছে।সর্বোচ্চ তাপমাত্রা≤1200℃।ইহা ছিল

বিকৃতি এবং ক্র্যাকিং ছাড়াই দীর্ঘমেয়াদী ব্যবহার।

সিলিং: চুল্লির দরজা এবং চুল্লির বডি এবং বগির মধ্যে সিলটি আরও গুরুত্বপূর্ণ।

চুল্লি দরজা এবং চুল্লি শরীরের মধ্যে সীল বসন্ত কম্প্রেশন গঠন গ্রহণ করে।

বগি এবং ফার্নেস বডির মধ্যে সীলটি বিশেষ আকৃতির ইট এবং ফাইবারের সীল

তুলো ব্লক

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr27AL7Mo2 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপ

5 পাশের দেয়ালে, দুই পাশের দেয়াল, পেছনের দেয়াল, চুল্লির দরজা এবং বগির নিচে মাউন্ট করা হয়েছে।

প্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং ইনস্টল করা হয়

চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর.এবং ফাইবার প্রাচীর মধ্যে একটি চীনামাটির বাসন গ্যাসকেট আছে

এবং শর্ট-সার্কিট এড়াতে প্রতিরোধের রেখাচিত্রমালা।1টি হিটিং জোন আছে।সব সীসা আউট

কন্ডাকটর বার φ16 0Cr27AL7Mo উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি গণনা করার জন্য তাপমাত্রা যার স্ব-টিউনিং ফাংশন রয়েছে

এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক এর কাজ আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষা।

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 1 তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।

হিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।শক্তি নিয়ন্ত্রিত হয়

সময়ের আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে।

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং একটি রেডিয়েটর সহ সম্পূর্ণ

একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ দিয়ে সজ্জিত করা হয়

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা,

এবং নিরাপদ আর্থিং ব্যবস্থা।

আন্দোলন নিয়ন্ত্রণ: নিয়ন্ত্রণ ব্যবস্থা প্রধানত দরজা আপ-ডাউন আন্দোলন নিয়ন্ত্রণ করে,

দরজা সংকোচন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা হয়

অপারেশন নিরাপত্তা নিশ্চিত করার জন্য সংযুক্ত।

3.প্রধান প্রযুক্তিগত পরামিতি

4. সরবরাহের সুযোগ
