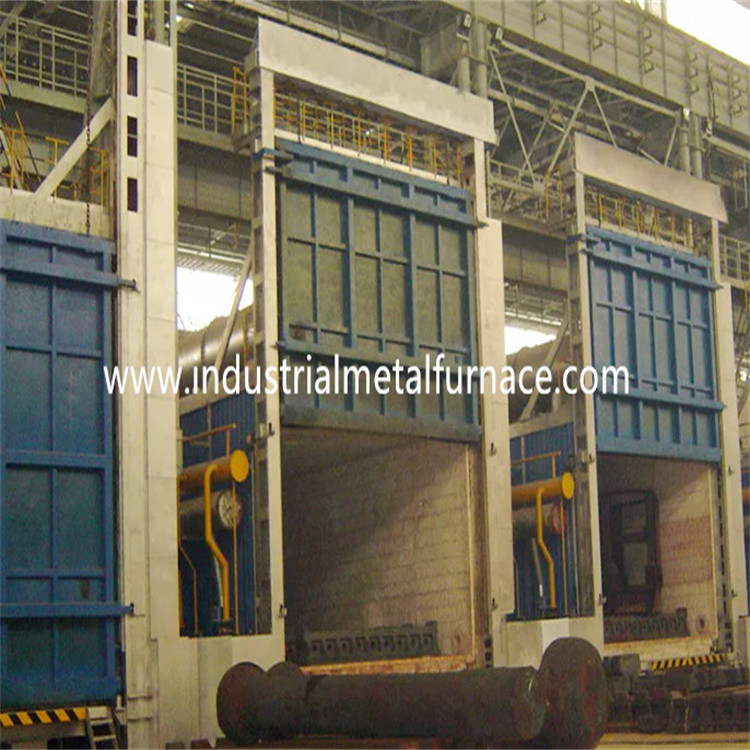

বৈদ্যুতিক হিট ট্রিটমেন্ট কার বটম ফার্নেস 2500×1300×1100mm 400℃

2500×1300×1100mm বৈদ্যুতিক গাড়ির নিচের চুল্লি, বগি হার্থ ফার্নেস

1. আবেদন

RT3-105-6 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত

অ্যানিলিং, টেম্পারিং, স্ট্রাকচারাল স্টিল, ঢালাই ইস্পাত,

বসন্ত ইস্পাত, টুল ইস্পাত, অ্যালুমিনিয়াম পণ্য এবং মোটর।

2. কাঠামোগত ভূমিকা

RT3-105-6 বগি চুলার চুল্লি প্রধানত গঠিত

চুল্লির দেহ, আস্তরণ, চুল্লির দরজা এবং দরজার কম্প্রেশন সিস্টেম,

বগি, গরম করার উপাদান, সঞ্চালন ডিভাইস এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

গাড়ির নিচের ফার্নেস বডি স্টিলের কাঠামো 10-12# থেকে তৈরি

বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট।পাশের পিলার এবং পিছনের পিলার

বিভাগীয় ইস্পাত থেকে তৈরি করা হয়, এবং বিভাগীয় ইস্পাত দিয়ে শক্তিশালী করা হয়

ব্রেসিংচুল্লির বাহ্যিক প্রাচীরটি প্রাইমারের 2 স্তর দিয়ে আঁকা হয়েছে,

এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশটি তাপ দিয়ে আঁকা হয়

প্রতিরোধী পেইন্ট।

2.2আস্তরণের

উচ্চ তাপমাত্রার বগি চুলার চুল্লির বডিটি একটি অল-ফাইবার সিস্টেমের সাথে নির্মিত।

ব্যবহৃত আস্তরণের উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m3 ) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি বডিতে স্থির করা হয়।

এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতা সুবিধা রয়েছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের একটি মোট বেধ আছে

240 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বাধিক তাপমাত্রা 950℃ প্রতিরোধ করে।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

বৈদ্যুতিক বগি হার্থ ফার্নেস দরজাটি অল-ফাইবার আস্তরণের সমন্বয়ে গঠিত

ইস্পাত কাঠামো আবরণ.দরজার ফ্রেমটি 10 ​​মিমি ইস্পাত প্লেট দিয়ে তৈরি।দরজা

ফার্নেস বডির মতোই সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক দিয়ে নির্মিত।

উত্তপ্ত হওয়ার সময় চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে তোলা হয় এবং

উত্তোলন দ্বারা নিম্নগামীএবং এটি বসন্ত দ্বারা সিল করা হয়।

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি নিয়ে গঠিত।

তাপ প্রতিরোধী বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 14# বিম এবং 10 মিমি স্টিল প্লেট থেকে তৈরি।

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ

45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন বিয়ারিং এর

ভারী টাইপ পিলার ভারবহন ওজন বহন.মোট 2 জোড়া চাকা আছে,

এবং প্রতিটি চাকার ব্যাস 240 মিমি।

ব্রিকলেয়িং বডি: বগিটি হাই অ্যালুমিনা রিফ্র্যাক্টরির সমন্বয়ে নির্মিত

ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।ইট বিছানো শরীর

গরম করার সহজ ইনস্টলেশনের জন্য বগির হিটিং উপাদান ইনস্টলেশন স্লট রয়েছে

উপাদানপ্রভাবিত অংশ এবং ওজন বহন এলাকা বিশেষ করে সঙ্গে ইট করা হয়

ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট।এর জন্যও ফাঁকা জায়গা রয়েছে

উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণ।

সিলিং: চুল্লির দরজা এবং চুল্লির বডি এবং বগির মধ্যে সিল বেশি

গুরুত্বপূর্ণচুল্লি দরজা এবং চুল্লি শরীরের মধ্যে সীল বসন্ত গ্রহণ

কম্প্রেশন গঠন।বগি এবং চুল্লি শরীরের মধ্যে সীলমোহর হয়

বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লক।

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr25AL5 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপ

5 পাশের দেয়ালে, দুই পাশের দেয়াল, পেছনের দেয়াল, চুল্লির দরজা এবং বগিতে মাউন্ট করা হয়

নীচেপ্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং ইনস্টল করা হয়

চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর মধ্যে.এবং মধ্যে একটি চীনামাটির বাসন গ্যাসকেট আছে

শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের রেখাচিত্রমালা।১টি হিটিং আছে

মণ্ডল.সমস্ত সীসা-আউট কন্ডাক্টর বারগুলি φ16 0Cr25AL5 উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি গণনা করতে স্ব-টিউনিং ফাংশন রয়েছে এমন তাপমাত্রা নিয়ন্ত্রণ করুন

পরামিতি এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষার কাজ।

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 1 তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত তাপমাত্রা সঙ্গে সেট করা হয়

এলার্মহিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।দ্য

ক্ষমতা সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত হয়.

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং যা একটি দিয়ে সম্পূর্ণ

রেডিয়েটার এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ

অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ ইন্ডিকেটর, পাওয়ার-অন দিয়ে সজ্জিত

ইন্টারলক সুরক্ষা, এবং নিরাপদ আর্থিং ব্যবস্থা।

আন্দোলন নিয়ন্ত্রণ: নিয়ন্ত্রণ ব্যবস্থা প্রধানত দরজা আপ-ডাউন আন্দোলন নিয়ন্ত্রণ করে,

দরজা সংকোচন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা হয়

অপারেশন নিরাপত্তা নিশ্চিত করার জন্য সংযুক্ত।

2.7 গরম বাতাস চলাচলের ব্যবস্থা:

এটি প্রধানত দুটি সেন্ট্রিফিউগাল ফ্যান এবং চুল্লিতে একটি এয়ার গাইড প্লেট নিয়ে গঠিত।

গরম করার উপাদান দ্বারা নির্গত তাপ কার্যকর কাজ করার জন্য সমানভাবে প্রস্ফুটিত হয়

বায়ু গাইড প্লেটের মাধ্যমে সঞ্চালন পাখা দ্বারা এলাকা.এয়ার গাইড প্লেট তৈরি করা হয়

1Cr18Ni9 এর, এবং ফ্যান এবং খাদ 1Cr18Ni9Ti দিয়ে তৈরি।নিশ্চিত করার জন্য

বিয়ারিংয়ের সাধারণ ব্যবহার, শীতল করার পদ্ধতিটি বায়ু শীতল।

গাইড ডিভাইস: এটি প্রধানত চুল্লিতে সঞ্চালিত পাখা দ্বারা উত্পন্ন বায়ু সঞ্চালন করে

গাইড প্লেটের দিক বরাবর কার্যকরভাবে চুল্লিতে, যাতে বাতাস প্রবেশ করতে পারে

চুল্লি দ্রুত পরিচলন উত্পাদন করে, যাতে তাপমাত্রার লক্ষ্য অর্জন করা যায়

অভিন্নতাউইন্ড গাইড প্লেট এবং ফ্রেমওয়ার্কের উপকরণ সবই 304 দিয়ে তৈরি

স্টেইনলেস স্টীল প্লেট.এয়ার গাইড প্লেট এবং ফ্রেমওয়ার্ক এ সংযুক্ত থাকে

উচ্চ তাপমাত্রার অধীনে এয়ার গাইড প্লেটের বিনামূল্যে সম্প্রসারণ নিশ্চিত করার চলমান উপায়,

এবং এটি মেরামত এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
