বৈদ্যুতিক বগি হার্থ ফার্নেস হিট ট্রিটমেন্ট 1500×1000×1000mm স্ট্রাকচারাল স্টিল

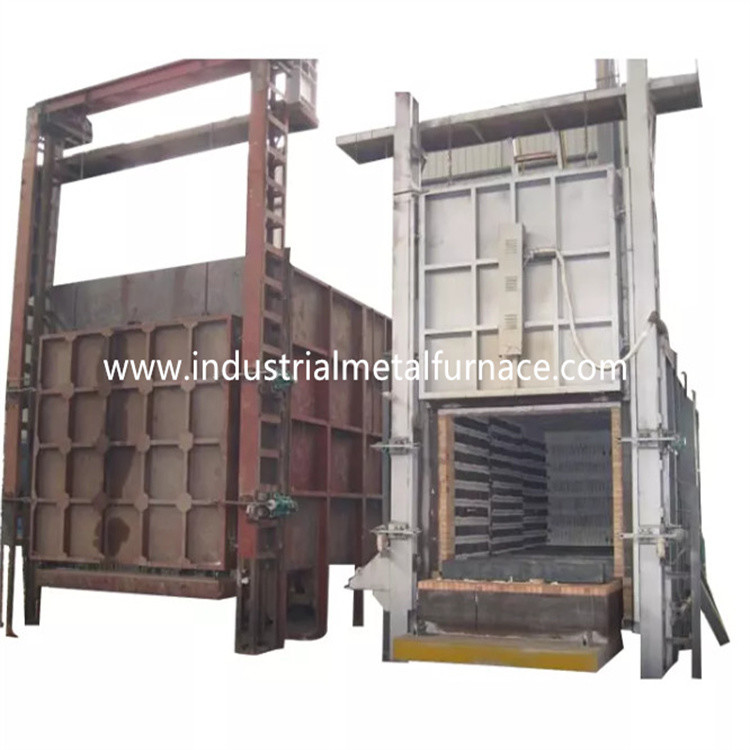

1500×1000×1000mm বৈদ্যুতিক বগি হার্থ ফার্নেস

1. আবেদন

RT3-110-11 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত ব্যবহৃত হয়

annealing জন্য, quenching এবং ইস্পাত অংশ স্বাভাবিককরণ, ঢালাই

অংশ এবং স্টেইনলেস স্টীল অংশ, ইত্যাদি

2.কাঠামোগত ভূমিকা

RT3-110-11 বগি চুলা চুল্লি প্রধানত চুল্লি গঠিত

শেল, আস্তরণের, চুল্লি দরজা, চুল্লি দরজা উত্তোলন প্রক্রিয়া এবং দরজা

কম্প্রেশন মেকানিজম, বগি, বগি ট্র্যাকশন মেকানিজম, সিলিং

ফার্নেস বডি এবং বগি, গরম করার উপাদান এবং স্থির ডিভাইসের মধ্যে,

এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnaceশেল

বৈদ্যুতিক প্রতিরোধের গাড়ী নীচে চুল্লি শরীরের ইস্পাত কাঠামো তৈরি করা হয়

8-10# বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট থেকে।পাশের পিলার এবং পিছনে

স্তম্ভগুলি বিভাগীয় ইস্পাত থেকে তৈরি করা হয় এবং বিভাগীয় ইস্পাত দিয়ে শক্তিশালী করা হয়

ব্রেসিংচুল্লির বাহ্যিক প্রাচীরটি প্রাইমারের 2 স্তর দিয়ে আঁকা হয়েছে,

এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশটি দিয়ে আঁকা হয়

তাপ প্রতিরোধী পেইন্ট।

2.2 আস্তরণের

গ্যাস গাড়ির নিচের ফার্নেস বডিটি একটি অল-ফাইবার সিস্টেম দিয়ে তৈরি।দ্য

ব্যবহৃত আস্তরণের উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m³) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.

এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতার সুবিধা রয়েছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের একটি মোট বেধ আছে

325 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বোচ্চ তাপমাত্রা প্রতিরোধ করে

1260℃।ফাইবার ফাস্টেনারগুলি স্টেইনলেস স্টিল দিয়ে তৈরি।

2.3 ফার্নেস দরজা এবং দরজা আপ-ডাউন সিস্টেম

দ্রুত নিঃশেষ করা তাপ চিকিত্সা চুল্লি দরজা সমস্ত ফাইবার আস্তরণের গঠিত

এবং ইস্পাত কাঠামো আবরণ.চুল্লি শেল জন্য 12 মিমি ইস্পাত প্লেট তৈরি করা হয়

দরজার ফ্রেম।দরজাটি সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লকের মতোই তৈরি করা হয়েছে

যে চুল্লি শরীরের জন্য.চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে

উত্তপ্ত করার সময়।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে তোলা হয় এবং

উত্তোলন দ্বারা নিম্নগামীএবং এটি চুল্লি দরজা স্ব-ওজন দ্বারা সিল করা হয়.

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি নিয়ে গঠিত।

তাপ প্রতিরোধী বগি চুলা প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং প্রক্রিয়া।

বগি কাঠামো: বগি ফ্রেমটি 12 মিমি স্টিল প্লেট এবং 12# ইস্পাত দিয়ে তৈরি

মরীচিবগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ হয়

45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন বিয়ারিং এর

ভারী টাইপ পিলার ভারবহন ওজন বহন.মোট 2 জোড়া চাকা আছে,

এবং প্রতিটি চাকার ব্যাস 240 মিমি।বগিটি মোটরচালিত।এবং ড্রাইভিং মোটর

স্টার্ট-আপে জড়তা দূর করতে ব্রেকিং স্পিড কমানোর ডিভাইস দিয়ে সজ্জিত

এবং আন্দোলন বন্ধ করুন।বগির অতিরিক্ত ভ্রমণ এড়াতে 2টি লিমিট সুইচ রয়েছে৷

bricklaying বডি: বগি উচ্চ অ্যালুমিনার একটি ভারী সংমিশ্রণ সঙ্গে নির্মিত হয়

অবাধ্য ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।প্রভাবিত

অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ সঙ্গে ইট করা হয়

অ্যালুমিনিয়াম অবাধ্য ইট।এছাড়াও অবাধ্য আস্তরণের জন্য ফাঁকা স্থান অবশিষ্ট আছে

উত্তপ্ত হলে সম্প্রসারণ।

বগিচুলাপ্লেট: 30 মিমি পুরু ZG35Cr24Ni7SiN তাপ প্রতিরোধী ইস্পাত ঢালাই

সর্বোচ্চ কাজ তাপমাত্রা সঙ্গে অংশ≤1200℃.এটা আঁশ পড়া থেকে প্রতিরোধ করতে পারেন

গরম করার উপাদানের স্লট যা একটি শর্ট সার্কিট গঠন করবে।

বগি চলন্ত প্রক্রিয়া: বগি একটি স্ব-চলন্ত পদ্ধতি আছে.কমানো

গিয়ার সরানোর জন্য বগি চাকা চালায়।বগি চলাচল মসৃণ এবং স্থিতিশীল।

চুল্লির দরজা, চুল্লির বডি এবং বগির মধ্যে সিল করা: মধ্যে sealing

চুল্লি দরজা এবং চুল্লি শরীর স্ব-ওজন চাপ শক্ত করার মাধ্যমে হয়

পদ্ধতি.বগি এবং চুল্লি শরীরের মধ্যে সীলমোহর মাধ্যমে হয়

নরম বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লক।

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr27AL7Mo2 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের

স্ট্রিপগুলি 2 পাশের দেওয়ালে, পিছনের দেওয়ালে, চুল্লির দরজা এবং বগির নীচে মাউন্ট করা হয়।

প্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং ইনস্টল করা হয়

চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর.এবং মধ্যে একটি চীনামাটির বাসন গ্যাসকেট আছে

শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের রেখাচিত্রমালা।1টি হিটিং জোন আছে।

সমস্ত লিড-আউট কন্ডাক্টর বারগুলি φ16 0Cr27AL7Mo2 উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ গণনা করার জন্য স্ব-টিউনিং ফাংশন রয়েছে এমন তাপমাত্রা নিয়ন্ত্রণ করুন

PID পরামিতি এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় যুগল ভাঙ্গন সুরক্ষার কাজ রয়েছে।

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 1 তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি সঙ্গে সেট করা হয়

অতিরিক্ত তাপমাত্রার অ্যালার্ম।

A. প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে, তাপমাত্রা বৃদ্ধির প্রোগ্রাম সেট করা হয়েছে

বুদ্ধিমান যন্ত্র এবং নিয়ন্ত্রণের জন্য প্রতিটি তাপমাত্রা অঞ্চলে বিতরণ করা হয়।

কল করুন এবং সংশ্লিষ্ট প্রক্রিয়া সম্পাদনা করুন, নিম্ন স্তরে সংকেত পাঠান এবং

উপরের যন্ত্র থেকে প্রতিটি জোনের তাপমাত্রা সংগ্রহ করুন।

B. যখন প্রধান পাওয়ার সাপ্লাই অপারেশনের জন্য চালু করা হয়, তখন সরঞ্জামগুলি সাধারণত হবে৷

বুদ্ধিমান সেট প্রোগ্রাম প্রক্রিয়া অনুযায়ী বৈদ্যুতিক চুল্লি নিয়ন্ত্রণ

যন্ত্র.

(2) পাওয়ার কন্ট্রোল: এটি রেডিয়েটর দিয়ে সজ্জিত উচ্চ-পাওয়ার ট্রিগার সিস্টেম গ্রহণ করে

এয়ার কুলিং সিস্টেমের একটি সম্পূর্ণ সেট।বৈদ্যুতিক গরম করার উপাদানগুলির প্রতিটি গ্রুপ হবে

অ্যামিটার, ভোল্টমিটার এবং বৈদ্যুতিক গরম করার উপাদানগুলির অন-অফ ইঙ্গিত দিয়ে সজ্জিত,

নিরাপদ ব্যবহার নিশ্চিত করতে ইন্টারলকিং সুরক্ষা এবং নিরাপদ গ্রাউন্ডিং ব্যবস্থার উপর শক্তি সহ।

চুল্লির দরজা উত্তোলন এবং বগি চলাচল সবই নিয়ন্ত্রণে সম্পন্ন হয়

ক্যাবিনেটপ্রতিটি ক্রিয়া এবং পাওয়ার অনের মধ্যে নির্ভরযোগ্য বৈদ্যুতিক ইন্টারলকিং রয়েছে

বৈদ্যুতিক গরম করার সিস্টেমের সাথে ইন্টারলকিং সুরক্ষা।
