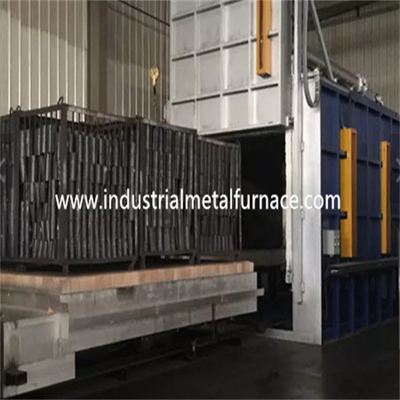

1400℃ ইলেকট্রিক হিট ট্রিটমেন্ট ফার্নেস কার বটম ফার্নেস শ্যাফট এবং টুলের জন্য 1500×800×800mm

1400℃ ইলেকট্রিক হিট ট্রিটমেন্ট ফার্নেস,

শ্যাফ্ট এবং সরঞ্জামগুলির জন্য তাপ চিকিত্সা চুল্লি

1. আবেদন

RT3-120-14 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত জন্য ব্যবহৃত হয়

ইস্পাত কাঠামো অংশ, ঢালাই ইস্পাত অংশ, খাদ বার তাপ চিকিত্সা

যন্ত্রাংশ, টুল ইস্পাত পণ্য, ইত্যাদি

2. কাঠামোগত ভূমিকা

RT3-120-14 গাড়ির নিচের চুল্লিটি মূলত ফার্নেস বডি নিয়ে গঠিত,

আস্তরণের, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম করার উপাদান,

এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnaceশেল

ধাতুর তাপ চিকিত্সার জন্য চুল্লির ইস্পাত চুল্লি শরীর তৈরি করা হয়

6-8# বিভাগীয় ইস্পাত এবং 3-14 মিমি ইস্পাত প্লেট থেকে।নিরোধক একটি স্তর আছে

শেলের তাপমাত্রা কমাতে চুল্লির শেলে অ্যাসবেস্টস বোর্ড।দ্য

অ্যাসবেস্টস বোর্ড তাপমাত্রা সহ অ্যালুমিনিয়াম সিলিকেট ফাইবার তুলো দিয়ে আটকানো হয়

1000 ডিগ্রী প্রতিরোধের, শেলের তাপমাত্রা কম তা নিশ্চিত করতে

50 ℃ থেকে।

হিট ট্রিট ফার্নেসের দরজা বৈদ্যুতিকভাবে উত্তোলনের মাধ্যমে উপরের দিকে এবং নীচের দিকে তোলা হয়।

চুল্লি শেল বাইরের পৃষ্ঠ পরিবেশগত পেইন্টিং সঙ্গে চিকিত্সা করা হয়

এটা সুন্দর করা

2.2 চুল্লির আস্তরণ

2.2.1 তাপ চিকিত্সাকারী চুল্লি এবং সরঞ্জামের আস্তরণ 75% AL দিয়ে তৈরি₂ও₃mullite

ইট;

2.2.2 চুল্লির আস্তরণের সর্বোচ্চ তাপমাত্রা 1400℃।

2.2.3 বায়ু গর্ত হার: 5-6%;

2.2.4 তাপ পরিবাহিতা: KcaL/mhc＞0.9;

2.3 ফার্নেস বডি এবং বগির ইনসুলেটিং সিস্টেম

নিরোধক উপাদান চুল্লি আস্তরণের বাইরের কাছাকাছি এবং গঠিত

4 স্তরের।

1^{সেন্ট}স্তর: mullite ইট, 1400℃ তাপ প্রতিরোধের;

2^ndস্তর: হালকা উচ্চ অ্যালুমিনিয়াম ইট, 1250 ℃ তাপ প্রতিরোধের;

3^rdস্তর: অ্যালুমিনিয়াম সিলিকেট ফাইবার তুলো, 1100℃ এর তাপ প্রতিরোধের;

4^মস্তর: ডায়াটোমাইট ইট, তাপ প্রতিরোধের 900℃;

ফার্নেস শেলের কাছাকাছি যে স্তরটি রয়েছে তা ফাইবার তুলা এবং অ্যাসবেস্টস দিয়ে তৈরি

বোর্ড, তাপ প্রতিরোধের 500-800℃;

সমস্ত নিরোধক স্তর 230×113×65mm আকারের স্ট্যান্ডার্ড ইট দিয়ে তৈরি।

2.4গরম করার উপাদান

2.4.1 গরম করার উপাদানটি U30 সিলিকন কার্বাইড রড দিয়ে তৈরি;

2.4.2 গরম করার উপাদানটি 2 জোনে বিভক্ত।

2.4.3 গরম করার উপাদানগুলি ফার্নেস চেম্বার এবং বগির উভয় পাশে বিতরণ করা হয়।

ফার্নেস চেম্বারের জন্য 18pcs সিলিকন কার্বাইড রড, বগির জন্য 6pcs সিলিকন কার্বাইড রড।

2.5 কন্ট্রোল ক্যাবিনেট

2.5.1 নিয়ন্ত্রণ অঞ্চল: 2 অঞ্চল;

2.5.2 পিআইডি স্বয়ংক্রিয় এবং প্রোগ্রাম নিয়ন্ত্রণ;

2.5.3 ওভার টেম্পারেচার পাওয়ার অফ ফাংশন, ওভার টেম্পারেচার সাউন্ড অফ অ্যালার্ম ফাংশন;

2.5.4 ইলেক্ট্রোস্ট্যাটিক স্প্রে সহ GGD ক্যাবিনেট;

2.5.5 Changzhou Huibang GR858P তাপমাত্রা নিয়ামক;

2.6 তাপমাত্রা পরিমাপ সিস্টেম

2.6.1 থার্মাল কাপল হল S টাইপ, প্ল্যাটিনাম-প্ল্যাটিনাম রোডিয়াম কোর;

2.6.2 তাপ দম্পতির খাপ: করন্ডাম টিউব;

3. প্রধান প্রযুক্তিগত পরামিতি

4. সরবরাহের সুযোগ

5. উপাদানের উৎপত্তি
