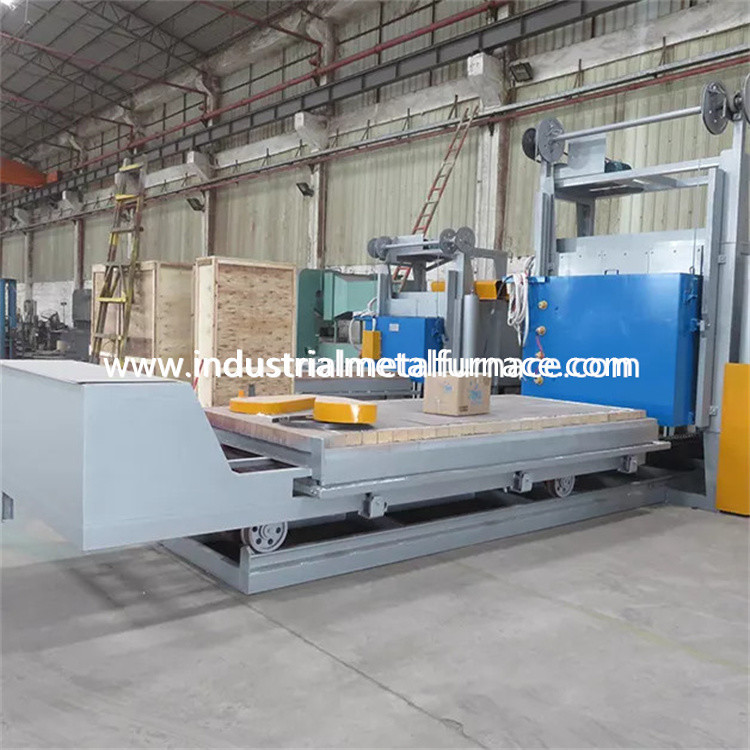

ইলেকট্রিক এজিং কার বটম ফার্নেস হিট ট্রিটমেন্ট অ্যালুমিনিয়াম পার্টস 3 জোনের জন্য

বার্ধক্য তাপ চিকিত্সা বৈদ্যুতিক তাপ

অ্যালুমিনিয়াম অংশ জন্য চিকিত্সা চুল্লি

1. আবেদন

RT3-200-5 নিম্ন তাপমাত্রা বগি চুলা তাপ চিকিত্সা

চুল্লি প্রধানত বার্ধক্য তাপ চিকিত্সা এবং অ্যালুমিনিয়াম পণ্য annealing জন্য ব্যবহৃত হয়.

2. কাঠামোগত ভূমিকা

RT3-200-5 তাপ চিকিত্সা চুল্লি প্রধানত চুল্লি গঠিত

শেল, আস্তরণের, চুল্লি দরজা এবং দরজা উত্তোলন প্রক্রিয়া, চুল্লি দরজা

কম্প্রেশন মেকানিজম, বগি এবং ড্রয়িং মেকানিজম, এর মধ্যে সিল

ফার্নেস বডি এবং বগি, গরম করার উপাদান এবং ফিক্সড ডিভাইস, সঞ্চালন

ফ্যান এবং চুল্লি তাপমাত্রা স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnaceশেল

বৈদ্যুতিক তাপ চিকিত্সা চুল্লি প্রস্তুতকারকের পৃষ্ঠ ইস্পাত কাঠামো তৈরি করা হয়

10-12# বিভাগীয় ইস্পাত এবং 4 মিমি ইস্পাত প্লেট থেকে।পাশের পিলার এবং পিছনে

স্তম্ভগুলি বিভাগীয় ইস্পাত থেকে তৈরি করা হয় এবং বিভাগীয় ইস্পাত দিয়ে শক্তিশালী করা হয়

ব্রেসিংচুল্লির বাহ্যিক প্রাচীরটি প্রাইমারের 2 স্তর দিয়ে আঁকা হয়েছে,

এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশটি তাপ দিয়ে আঁকা হয়

প্রতিরোধী পেইন্ট।

2.2 আস্তরণ

পাইকারি বগি চুলা ফার্নেস বডি একটি অল-ফাইবার সিস্টেমের সাথে নির্মিত।

ব্যবহৃত আস্তরণের উপাদান হল হাইএইচজি মানের স্ট্যান্ডার্ড ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m3 ) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরে স্থির করা হয়।

এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতার সুবিধা রয়েছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের একটি মোট বেধ আছে

260 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বাধিক তাপমাত্রা 950℃ প্রতিরোধ করে।

অবাধ্য ফাইবার লুয়াং, শানডং থেকে তৈরি করা হয়।

2.3 চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম, চুল্লি দরজা সীল প্রক্রিয়া

উচ্চ তাপমাত্রার বগি চুলা চুল্লির দরজা অল-ফাইবার আস্তরণের সমন্বয়ে গঠিত

এবং ইস্পাত কাঠামো আবরণ.দরজার ফ্রেমটি 10 ​​মিমি ইস্পাত প্লেট দিয়ে তৈরি।দ্য

দরজাটি চুল্লির মতো উচ্চ মানের স্ট্যান্ডার্ড ফাইবার ব্লক দিয়ে তৈরি

শরীরউত্তপ্ত হওয়ার সময় চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে তোলা হয় এবং

উত্তোলন দ্বারা নিম্নগামীএবং এটি চুল্লি দরজা স্ব-ওজন দ্বারা সিল করা হয়।

2.4 বগি

বগিটি বগি ফ্রেম, বগি পৃষ্ঠের প্লেট, চাকা, অবাধ্য।

ইট বিছানো বডি, বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 14# বিম এবং 10 মিমি স্টিল প্লেট থেকে তৈরি।

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ

45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন বিয়ারিং এর

ভারী টাইপ পিলার ভারবহন ওজন বহন.মোট 3 জোড়া চাকা আছে,

এবং প্রতিটি চাকার ব্যাস 300 মিমি।

bricklaying বডি: বগিটি ভারী উচ্চ অ্যালুমিনার সংমিশ্রণে নির্মিত

অবাধ্য ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।প্রভাবিত

অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম দিয়ে ইট করা হয়

অবাধ্য ইট।অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও রয়েছে

যখন উত্তপ্ত হয়।

বগি ড্রাইভিং মেকানিজম: বগি মুভিং মেকানিজম স্ব-হাঁটার মোড গ্রহণ করে,

এবং এটি রিডুসার দ্বারা চুল্লির চুলার মধ্যে এবং বাইরে চলে যায়।বগি আন্দোলন

স্থিতিশীল এবং নির্ভরযোগ্য।

সিলিং: চুল্লি ডিজাইনে সিলিং একটি অত্যন্ত গুরুত্বপূর্ণ লিঙ্ক।এটি সরাসরি প্রভাবিত করে

চুল্লিতে তাপমাত্রার অভিন্নতা এবং চুল্লির পরিষেবা জীবন।এ

একই সময়ে, শক্তি খরচ এবং তাপ চিকিত্সা গুণমান

workpiece ব্যাপকভাবে প্রভাবিত হয়.

চুল্লির দরজা এবং ফার্নেস বডি এবং বগির মধ্যে সীলমোহরটি আরও গুরুত্বপূর্ণ।

চুল্লি দরজা এবং চুল্লি শরীরের মধ্যে সীল বসন্ত কম্প্রেশন গঠন গ্রহণ করে।

বগি এবং ফার্নেস বডির মধ্যে সীলটি বিশেষ আকৃতির ইট এবং ফাইবারের সীল

তুলো ব্লক

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr25AL5 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপগুলি হল

দুই পাশের দেয়ালে লাগানো।প্রতিরোধের স্ট্রিপগুলি বিশেষ ছাঁচের মাধ্যমে উত্পাদিত হয়,

এবং চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর ইনস্টল করা হয়.এবং একটি চীনামাটির বাসন গ্যাসকেট আছে

শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের স্ট্রিপগুলির মধ্যে।৩টি হিটিং আছে

অঞ্চলসমস্ত সীসা-আউট কন্ডাক্টর বারগুলি φ16 0Cr25AL5 উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: বার্ধক্য তাপ চিকিত্সা চুল্লি নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি গণনা করার জন্য তাপমাত্রা যার স্ব-টিউনিং ফাংশন রয়েছে

এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক এর কাজ আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষা।

ধাতুর জন্য তাপ চিকিত্সা চুল্লি সংযোগ নিয়ন্ত্রণের জন্য 3 তাপমাত্রা নিয়ন্ত্রণ অঞ্চল আছে

মধ্যেতাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং একটি রেডিয়েটর সহ সম্পূর্ণ

একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ অ্যামিটার দিয়ে সজ্জিত,

ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা এবং নিরাপদ আর্থিং

পরিমাপ

মুভমেন্ট কন্ট্রোল: কন্ট্রোল সিস্টেম প্রধানত দরজা আপ-ডাউন আন্দোলন, দরজা নিয়ন্ত্রণ করে

কম্প্রেশন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা লিঙ্ক করা হয়

অপারেশন নিরাপত্তা নিশ্চিত করুন।

2.7 গরম বাতাস চলাচলের ব্যবস্থা:

এটি প্রধানত তিনটি সেন্ট্রিফিউগাল ফ্যান এবং চুল্লিতে এয়ার গাইড প্লেট নিয়ে গঠিত।গরম

উত্তাপের উপাদান দ্বারা নির্গত হয় সমানভাবে প্রবাহিত দ্বারা কার্যকর কাজ এলাকায় প্রস্ফুটিত হয়

উইন্ড গাইড প্লেটের মাধ্যমে পাখা।এয়ার গাইড প্লেট 1Cr18Ni9 দিয়ে তৈরি, এবং ফ্যান এবং

খাদ 1Cr18Ni9Ti দিয়ে তৈরি।বিয়ারিংয়ের স্বাভাবিক ব্যবহার নিশ্চিত করার জন্য, শীতলকরণ

পদ্ধতি হল বায়ু শীতল করা।

2.8 গাইডিং ডিভাইস

এটি মূলত চুল্লিতে সঞ্চালিত পাখা দ্বারা উত্পন্ন বায়ুকে কার্যকরভাবে সঞ্চালন করার জন্য

চুল্লিতে ডিফ্লেক্টরের দিক, যাতে চুল্লিতে বাতাস দ্রুত উৎপন্ন হয়

পরিচলন, যাতে অভিন্ন তাপমাত্রার উদ্দেশ্য অর্জন করা যায়।এয়ার ডিফ্লেক্টরের উপকরণ

এবং ফ্রেমওয়ার্ক সব 304 স্টেইনলেস স্টীল প্লেট তৈরি করা হয়.এয়ার ডিফ্লেক্টর এবং ফ্রেমওয়ার্ক হল

উচ্চ তাপমাত্রার অধীনে এয়ার ডিফ্লেক্টরের বিনামূল্যে সম্প্রসারণ নিশ্চিত করতে movably সংযুক্ত

মেরামত এবং রক্ষণাবেক্ষণের সুবিধা।

3.প্রধান প্রযুক্তিগত পরামিতি
