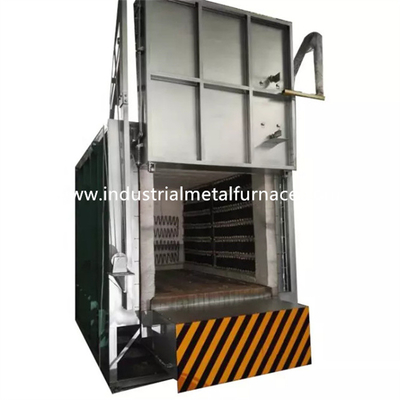

3500×1600×1600mm 1200 ডিগ্রি সেলসিয়াস ইন্ডাস্ট্রিয়াল
ইলেকট্রিক বগি হার্থ ফার্নেস ধাতু অংশের তাপ চিকিত্সা
1. আবেদন
RT3-380-12 বৈদ্যুতিক বগি তাপ চিকিত্সা চুল্লি প্রধানত হয়
ইস্পাত কাঠামোর অংশ, ঢালাই ইস্পাত অংশগুলির তাপ চিকিত্সার জন্য ব্যবহৃত হয়,
খাদ বার অংশ, টুল ইস্পাত পণ্য, ইত্যাদি
2.কাঠামোগত ভূমিকা
RT3-380-12 বগি চুলার চুল্লি প্রধানত গঠিত
চুল্লির দেহ, আস্তরণ, চুল্লির দরজা এবং দরজার কম্প্রেশন সিস্টেম,
বগি, গরম করার উপাদান এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।
2.1 পশমnace শরীর
পাইকারি গাড়ির বটম ফার্নেস বডি স্টিলের কাঠামো তৈরি করা হয়
8-12# বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট থেকে।পাশের স্তম্ভ
এবং পিছনের স্তম্ভগুলি বিভাগীয় ইস্পাত থেকে তৈরি করা হয় এবং আরও শক্তিশালী করা হয়
বিভাগীয় ইস্পাত বন্ধনী সঙ্গে.চুল্লির বাহ্যিক প্রাচীর আঁকা হয়
প্রাইমারের 2 স্তর, এবং লেপ পেইন্টের 2 স্তর সহ।এর মূল অংশ
চুল্লি তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা হয়।
2.2আস্তরণের
অ্যানিলিং বগি চুলা ফার্নেস বডি একটি অল-ফাইবার সিস্টেমের সাথে নির্মিত।
ব্যবহৃত আস্তরণের উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।
অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:
≥230Kg/m3) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.
এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতার সুবিধা রয়েছে,
শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের একটি মোট বেধ আছে
350 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বোচ্চ 1360℃ তাপমাত্রা প্রতিরোধ করে।
বৃত্তাকার ইস্পাত ফিক্সেশন অংশগুলির উপাদান হল 1Cr13।
2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম
টেম্পারিং গাড়ির নিচের ফার্নেসের দরজাটি অল-ফাইবার আস্তরণ এবং ইস্পাত দিয়ে গঠিত
কাঠামো আবরণ।দরজার ফ্রেমটি 10 মিমি ইস্পাত প্লেট এবং 12 মিমি বিভাগীয় দিয়ে তৈরি
ইস্পাত.দরজাটি সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক দিয়ে তৈরি করা হয়েছে
চুল্লি শরীর.উত্তপ্ত হওয়ার সময় চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে।
দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে এবং নীচের দিকে তোলা হয়
উত্তোলন দ্বারাএবং এটি বসন্ত দ্বারা সিল করা হয়।
2.4 বগি
বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি নিয়ে গঠিত।
তাপ প্রতিরোধী বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।
বগি কাঠামো: বগি ফ্রেমটি 14# বিম এবং 12 মিমি স্টিল প্লেট থেকে তৈরি।
বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।
চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ
45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন বিয়ারিং এর
ভারী টাইপ পিলার ভারবহন ওজন বহন.মোট 3 জোড়া চাকা আছে,
এবং প্রতিটি চাকার ব্যাস 300 মিমি।বগিটি মোটরচালিত।এবং ড্রাইভিং মোটর
স্টার্ট-আপে জড়তা দূর করতে ব্রেকিং স্পিড কমানোর ডিভাইস দিয়ে সজ্জিত
এবং আন্দোলন বন্ধ করুন।বগির অতিরিক্ত ভ্রমণ এড়াতে 2টি লিমিট সুইচ রয়েছে৷
bricklaying বডি: বগি উচ্চ অ্যালুমিনার একটি ভারী সংমিশ্রণ সঙ্গে নির্মিত হয়
অবাধ্য ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।ইট বিছানো
বগির বডিতে সহজে ইনস্টলেশনের জন্য গরম করার উপাদান ইনস্টলেশন স্লট রয়েছে
তাপ সৃষ্টকারি উপাদান.প্রভাবিত অংশ এবং ওজন বহন এলাকা বিশেষভাবে ইট করা হয়
ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট সঙ্গে.এর জন্যও ফাঁকা জায়গা রয়েছে
উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণ।
বগি ফেস প্লেট: সর্বোচ্চ কাজ সঙ্গে 30mm পুরু Ni7N তাপ প্রতিরোধী ইস্পাত ঢালাই অংশ
তাপমাত্রা≤1200℃।এটি হিটিং উপাদান স্লটে পড়া থেকে দাঁড়িপাল্লা প্রতিরোধ করতে পারে
যা একটি শর্ট সার্কিট গঠন করবে।
বগি চলন্ত প্রক্রিয়া: বগি একটি স্ব-চলন্ত পদ্ধতি আছে.হ্রাসকারী গিয়ার
বগি চাকা সরানোর জন্য চালায়।বগি চলাচল মসৃণ এবং স্থিতিশীল।
চুল্লির দরজা, চুল্লির বডি এবং বগির মধ্যে সিল করা: চুল্লি মধ্যে sealing
দরজা এবং চুল্লি শরীর বসন্ত মাধ্যমে হয়.বগি এবং মধ্যে sealing
ফার্নেস বডি নরম বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লকের মাধ্যমে।
2.5 গরম করার উপাদান
গরম করার উপাদান: 0Cr27AL7Mo2 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপ
2 পাশের দেয়ালে মাউন্ট করা হয়।প্রতিরোধের স্ট্রিপগুলি বিশেষ ছাঁচের মাধ্যমে উত্পাদিত হয়,
এবং চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর ইনস্টল করা হয়.এবং একটি চীনামাটির বাসন গ্যাসকেট আছে
শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের স্ট্রিপগুলির মধ্যে।৩টি হিটিং আছে
অঞ্চলসমস্ত লিড-আউট কন্ডাক্টর বারগুলি φ16 0Cr27AL7Mo2 উপাদান দিয়ে তৈরি।
2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
তাপমাত্রা নিয়ন্ত্রণ: চুল্লি সাংহাই গুওলং বুদ্ধিমান তাপমাত্রা গ্রহণ করে
তাপমাত্রা নিয়ন্ত্রণ করতে নিয়ামক যার স্ব-টিউনিং ফাংশন আছে গণনা করার জন্য
আদর্শ পিআইডি পরামিতি এবং একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক
অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় যুগল ভাঙ্গন সুরক্ষার কাজ রয়েছে।
চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 3টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে
তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।
হিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।শক্তি হল
সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত.
কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বড়-পাওয়ার ট্রিগার যা একটি রেডিয়েটর দিয়ে সম্পূর্ণ
এবং একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ সজ্জিত করা হয়
অ্যামিটার, ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা সহ,
এবং নিরাপদ আর্থিং ব্যবস্থা।
আন্দোলন নিয়ন্ত্রণ: নিয়ন্ত্রণ ব্যবস্থা প্রধানত দরজা আপ-ডাউন আন্দোলন নিয়ন্ত্রণ করে,
দরজা সংকোচন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা হয়
অপারেশন নিরাপত্তা নিশ্চিত করার জন্য সংযুক্ত।
3.প্রধান প্রযুক্তিগত পরামিতি
| না. |
আইটেম |
প্রযুক্তিগত পরামিতি |
| 1 |
হারের ক্ষমতা |
380Kw+5% (1-100%) সামঞ্জস্যযোগ্য |
| 2 |
পাওয়ার সাপ্লাই |
380V, 3P, 50Hz |
| 3 |
রেট করা তাপমাত্রা |
1200℃ |
| 4 |
নিয়ন্ত্রণ অঞ্চল |
3 জোন |
| 5 |
কার্যকরী কাজের আকার |
3500×1600×1600mm(L×W×H) |
| 6 |
গরম করার উপাদান সংযোগ |
হ্যাঁ |
| 7 |
তাপমাত্রা অভিন্নতা |
≤±10℃ |
| 8 |
তাপমাত্রা পরিমাপের নির্ভুলতা |
±2℃ |
| 9 |
খালি চুল্লি শক্তি খরচ |
≤18% |
| 10 |
তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি |
SCR, PID নিয়ন্ত্রক;অতিরিক্ত তাপমাত্রার অ্যালার্ম সহ গুওলং তাপমাত্রা নিয়ামক; |
| 11 |
চুল্লি পৃষ্ঠের তাপমাত্রা বৃদ্ধি |
~50℃ |
| 12 |
গরম করার উপাদান |
0Cr27AL7Mo2 (ফালা) |
| 13 |
বগি ফেস প্লেট |
Ni7N, 30mm বেধ, তাপ প্রতিরোধী ইস্পাত |
| 14 |
লোডিং পদ্ধতি |
বগিতে পণ্য লোড করা হয় এবং তারপর বগি চুল্লিতে চলে যায় |
| 15 |
চুল্লি দরজা খোলার পদ্ধতি |
বৈদ্যুতিক উত্তোলন আপ-ডাউন, বসন্ত দ্বারা সিল |
| 16 |
বগি চলন্ত পদ্ধতি |
হ্রাসকারী দ্বারা |
| 17 |
বগি চালনার ক্ষমতা |
4KW |
| 18 |
চুল্লি আস্তরণের |
উচ্চ তাপমাত্রা অবাধ্য ফাইবার |
