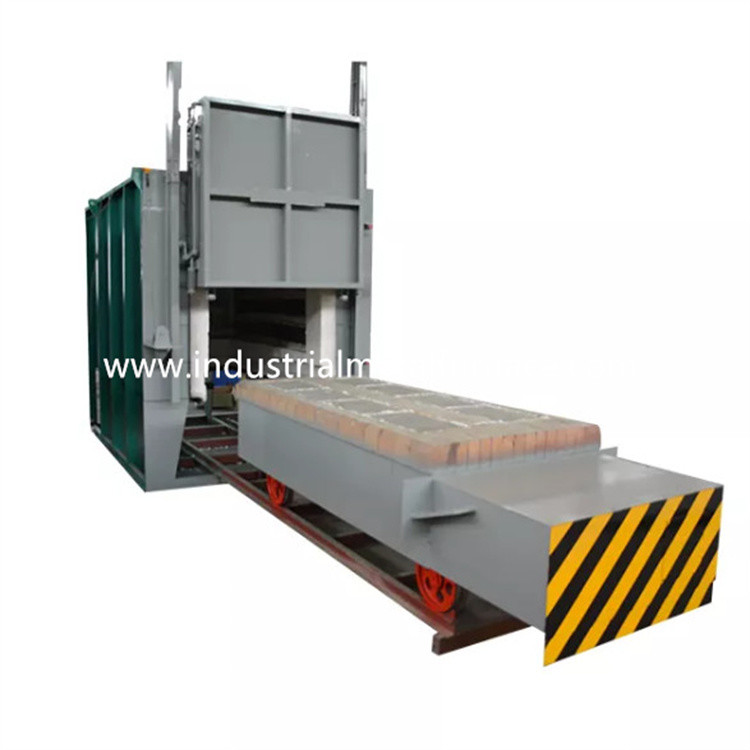

5000×2500×1500mmশিল্প# বৈদ্যুতিক বগি তাপ চিকিত্সা
PLC কন্ট্রোল সহ চুল্লি
1. আবেদন
RT3-600-12 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত জন্য ব্যবহৃত হয়
ইস্পাত কাঠামো অংশ, খাদ এর annealing এবং সমাধান তাপ চিকিত্সা
অংশ এবং স্টেইনলেস স্টীল অংশ, ইত্যাদি
2.প্রধান প্রযুক্তিগত পরামিতি
| না. |
আইটেম |
প্রযুক্তিগত পরামিতি |
| 1 |
হারের ক্ষমতা |
600KW (1-100%) সামঞ্জস্যযোগ্য |
| 2 |
পাওয়ার সাপ্লাই |
380V, 3P, 50Hz |
| 3 |
রেট করা তাপমাত্রা |
1250℃
(সাধারণ কাজের তাপমাত্রা: 850-1200 ℃)
|
| 4 |
অ-লোড চুল্লি তাপমাত্রা বৃদ্ধি গতি |
≤ 2.5 ঘন্টা |
| 5 |
নিয়ন্ত্রণ অঞ্চল |
4টি অঞ্চল |
| 6 |
কার্যকরী কাজের আকার |
5000×2500×1500mm(L×W×H) |
| 7 |
চুল্লি সামগ্রিক আকার |
5800×3600×2950mm(L×W×H)
উচ্চতায় চুল্লির দরজার ফ্রেমের উচ্চতা অন্তর্ভুক্ত নয়
|
| 8 |
বগি সামগ্রিক আকার |
6100×2600×950mm(L×W×H) |
| 9 |
বগির ভিতরে এবং বাইরে চলাচলের দৈর্ঘ্য সহ মেঝে এলাকা |
12500*3000mm (L*W) |
| 10 |
গরম করার উপাদান সংযোগ |
হ্যাঁ |
| 11 |
তাপমাত্রা অভিন্নতা |
±10℃ |
| 12 |
তাপমাত্রা পরিমাপের নির্ভুলতা |
±1.5℃ |
| 13 |
অ-লোড চুল্লি শক্তি খরচ |
≤18% |
| 14 |
তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি |
SCR, PID নিয়ন্ত্রক;485 কমিউনিকেশন ইন্টারফেস সহ শিমাডেন তাপমাত্রা নিয়ামক, 10.1 ইঞ্চি টাচ স্ক্রিন (এটি ঐতিহাসিক ডেটা, স্টোরেজ প্রক্রিয়া, ইউ ডিস্ক এক্সপোর্ট, স্ক্রিনশট এবং অন্যান্য ফাংশন রেকর্ড করতে পারে, অতিরিক্ত তাপমাত্রার অ্যালার্ম সহ)
টাচ স্ক্রিন + পিএলসি নিয়ন্ত্রণ: টাচ স্ক্রিন গ্রাহকের কম্পিউটারের সাথে সংযুক্ত।যোগাযোগ মোড: Modbus tcp ইন্টারফেস।ফার্নেস কন্ট্রোল ক্যাবিনেট গ্রাহকের কম্পিউটারে রিয়েল-টাইম ডেটা প্রেরণ করে এবং গ্রাহকের কম্পিউটার দূরবর্তীভাবে চুল্লির অপারেশন এবং গরম নিয়ন্ত্রণ করতে পারে।
|
| 15 |
চুল্লি পৃষ্ঠের তাপমাত্রা বৃদ্ধি |
~45℃ |
| 16 |
গরম করার উপাদান |
0Cr27AL7Mo2 (স্ট্রিপ) HRE |
| 17 |
বগি ফেস প্লেট |
Cr25Ni20, 30 মিমি বেধ, তাপ প্রতিরোধী ইস্পাত |
| 18 |
লোডিং পদ্ধতি |
বগিতে পণ্য লোড করা হয় এবং তারপর বগি চুল্লিতে চলে যায় |
| 19 |
চুল্লি দরজা খোলার পদ্ধতি |
2টন বৈদ্যুতিক উত্তোলন আপ-ডাউন, দরজা স্ব-ওজন দ্বারা সিল |
| 20 |
বগি চলন্ত পদ্ধতি |
সাইক্লোয়েডাল পিন গিয়ার গতি হ্রাসকারী দ্বারা |
| 21 |
বগি চালনার ক্ষমতা |
5.5KW |
| 22 |
চুল্লি আস্তরণের |
উচ্চ তাপমাত্রা অবাধ্য ফাইবার |
| 23 |
বোঝাই ক্ষমতা |
10 টন |
3.কাঠামোগত ভূমিকা
RT3-600-12 বগি হার্থ হিট ট্রিট ফার্নেসটি মূলত ফার্নেস শেল নিয়ে গঠিত,
আস্তরণের, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম করার উপাদান
এবং স্থির ডিভাইস, এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।
3.1 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
তাপমাত্রা নিয়ন্ত্রণ: ইন্ডাস্ট্রেল মেটাল ফার্নেসের প্রতিটি হিটিং জোনের তাপমাত্রা হতে পারে
আলাদাভাবে নিয়ন্ত্রিত।
চুল্লিটি তাপমাত্রা নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে যা রয়েছে
স্ব-টিউনিং ফাংশন আদর্শ পিআইডি পরামিতি গণনা করতে এবং তাপমাত্রার স্থিতিশীলতা অর্জন করতে।
তাপমাত্রা নিয়ন্ত্রকের অতিরিক্ত-তাপমাত্রা অ্যালার্ম এবং তাপীয় দম্পতির কাজ রয়েছে
ভাঙ্গন সুরক্ষা।
বগি চুলা চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 4টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে
তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।
হিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।শক্তি নিয়ন্ত্রিত হয়
সময়ের আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে।
কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বড়-পাওয়ার ট্রিগার যা একটি রেডিয়েটর এবং একটি দিয়ে সম্পূর্ণ
এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ অ্যামিটার দিয়ে সজ্জিত,
ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা এবং নিরাপদ আর্থিং
পরিমাপ
মুভমেন্ট কন্ট্রোল: কন্ট্রোল সিস্টেম প্রধানত দরজা আপ-ডাউন আন্দোলন, দরজা নিয়ন্ত্রণ করে
কম্প্রেশন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা লিঙ্ক করা হয়
অপারেশন নিরাপত্তা নিশ্চিত করুন।
