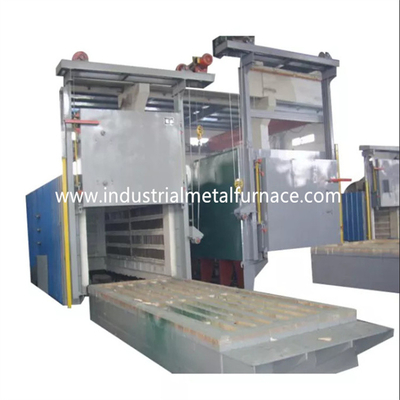

বগি হার্থ হিট ট্রিট ফার্নেস 8000×2500×2000mm বৈদ্যুতিক গাড়ির নীচের ধরন

3.কাঠামোগত ভূমিকা

RT3-1000-12 বগি চুলা চুল্লি প্রধানত চুল্লি গঠিত

শেল, আস্তরণ, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি, গরম

উপাদান এবং স্থির ডিভাইস, এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

3.1 পশমnaceশেল

গাড়ী নীচে চুল্লি শরীরের ইস্পাত গঠন থেকে তৈরি করা হয়

10-14# বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট।পাশের পিলার এবং পিছনে

স্তম্ভগুলি বিভাগীয় ইস্পাত থেকে তৈরি করা হয় এবং বিভাগীয় দিয়ে শক্তিশালী করা হয়

ইস্পাত বন্ধনী.চুল্লির বাহ্যিক প্রাচীরটি 2 স্তর দিয়ে আঁকা হয়

প্রাইমার, এবং লেপ পেইন্টের 2 স্তর।চুল্লির মূল অংশটি আঁকা হয়

তাপ প্রতিরোধী পেইন্ট সঙ্গে।

3.2আস্তরণের

ইন্ডাস্ট্রিয়াল হিট ট্রিটমেন্ট ফার্নেস বডি একটি অল-ফাইবার সিস্টেম দিয়ে তৈরি।

ব্যবহৃত আস্তরণের উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m³) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.

এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতার সুবিধা রয়েছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের একটি মোট বেধ আছে

350 মিমি।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বোচ্চ 1300℃ তাপমাত্রা প্রতিরোধ করে।

ফাইবার ফাস্টেনারগুলি স্টেইনলেস স্টিল দিয়ে তৈরি।

3.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

গাড়ির নিচের ফার্নেসের দরজাটি অল-ফাইবার আস্তরণ এবং স্টিলের সমন্বয়ে গঠিত

কাঠামো আবরণ।ফার্নেস শেলটি 14# প্লেট এবং 14 মিমি ইস্পাত প্লেট দিয়ে তৈরি

দরজার ফ্রেম।দরজাটি একই রকম সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক দিয়ে তৈরি

চুল্লি শরীরের জন্য.চুল্লি সামগ্রিক গঠন যখন তার আকৃতি বজায় রাখে

উত্তপ্ত

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে তোলা হয় এবং

উত্তোলন দ্বারা নিম্নগামীএবং এটি চুল্লি দরজা স্ব-ওজন দ্বারা সিল করা হয়.

3.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি, তাপ নিয়ে গঠিত

প্রতিরোধী বগি চুলা প্লেট, গরম করার উপাদান, এবং বগি ড্রাইভিং প্রক্রিয়া।

বগি কাঠামো: বগি ফ্রেমটি 18# বিম এবং 14 মিমি ইস্পাত প্লেট থেকে তৈরি।

বগি সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ হয়

45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন ভারবহন ভারী হয়

ওজন সহ্য করার জন্য পিলার বিয়ারিং টাইপ করুন।মোট 6 জোড়া চাকা আছে, এবং প্রতিটি

চাকার ব্যাস 300 মিমি।বগিটি মোটরচালিত।এবং ড্রাইভিং মোটর সজ্জিত করা হয়

স্টার্ট-আপ এবং থামার সময় জড়তা দূর করতে ব্রেকিং স্পিড কমানোর ডিভাইস সহ

আন্দোলনবগির অতিরিক্ত ভ্রমণ এড়াতে 2টি লিমিট সুইচ রয়েছে৷

bricklaying বডি: বগি উচ্চ অ্যালুমিনার একটি ভারী সংমিশ্রণ সঙ্গে নির্মিত হয়

অবাধ্য ইট, হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।প্রভাবিত

অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম দিয়ে ইট করা হয়

অবাধ্য ইট।উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও অবশিষ্ট থাকে।

বগি চুলার প্লেট: সর্বোচ্চ সহ 30 মিমি পুরু Cr25Ni20 তাপ প্রতিরোধী ইস্পাত ঢালাই অংশ

কাজের তাপমাত্রা≤1250℃।এটি স্কেলগুলিকে গরম করার উপাদানগুলিতে পড়তে বাধা দিতে পারে

স্লট যা একটি শর্ট সার্কিট গঠন করবে।

বগি মুভিং মেকানিজম: বগির একটি স্ব-চলন্ত পদ্ধতি রয়েছে।কমানো গিয়ার ড্রাইভ

বগি চাকা সরানো.বগি চলাচল মসৃণ এবং স্থিতিশীল।

চুল্লির দরজা, চুল্লির বডি এবং বগির মধ্যে সিল করা: চুল্লির দরজার মধ্যে সিল করা

এবং চুল্লি শরীর বসন্ত মাধ্যমে হয়.বগি এবং চুল্লির মধ্যে সিলিং

শরীর নরম বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লকের মাধ্যমে।

3.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr27AL7Mo2 (HRE) প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপ

2 পাশের দেয়াল, পিছনের দেয়াল, চুল্লির দরজা এবং বগির নীচে মাউন্ট করা হয়।সহ্য করার ক্ষমতা

স্ট্রিপগুলি বিশেষ ছাঁচের মাধ্যমে উত্পাদিত হয় এবং চীনামাটির বাসন দ্বারা চুল্লির প্রাচীরে ইনস্টল করা হয়

নখএবং ফাইবার প্রাচীর এবং প্রতিরোধের স্ট্রিপগুলির মধ্যে একটি চীনামাটির বাসন গ্যাসকেট রয়েছে

শর্ট সার্কিট এড়িয়ে চলুন।6টি হিটিং জোন রয়েছে।সমস্ত সীসা-আউট কন্ডাক্টর বার φ16 0 দিয়ে তৈরি

Cr27AL7Mo2 উপাদান।

3.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: চুল্লি নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি এবং গণনা করার জন্য স্ব-টিউনিং ফাংশন রয়েছে এমন তাপমাত্রা

একটি তাপমাত্রা স্থিতিশীলতা অর্জন।তাপমাত্রা নিয়ন্ত্রক এর কাজ আছে

অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় দম্পতি ভাঙ্গন সুরক্ষা।

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 6টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।

হিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।শক্তি হল

সময় আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে নিয়ন্ত্রিত.

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং একটি রেডিয়েটর সহ সম্পূর্ণ

একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ অ্যামিটার দিয়ে সজ্জিত,

ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা এবং নিরাপদ আর্থিং

পরিমাপ

মুভমেন্ট কন্ট্রোল: কন্ট্রোল সিস্টেম প্রধানত দরজা আপ-ডাউন আন্দোলন, দরজা নিয়ন্ত্রণ করে

কম্প্রেশন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা লিঙ্ক করা হয়

অপারেশন নিরাপত্তা নিশ্চিত করুন।
