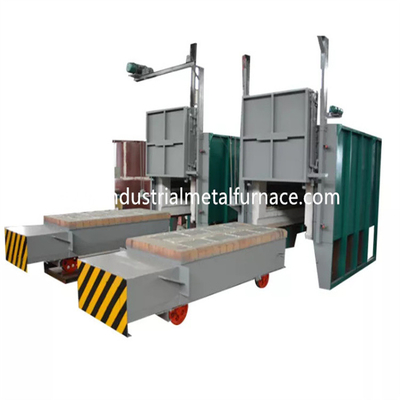

2200 × 1800 × 1000 মিমি ইলেকট্রিক হিট ট্রিটমেন্ট ফার্নেস শ্যাফ্ট কাস্ট স্টিল মেটাল যন্ত্রাংশের জন্য

2200 × 1800 × 1000 মিমি কাস্টমজিড ইলেকট্রিক

খাদ কাস্ট ইস্পাত ধাতু অংশ জন্য তাপ চিকিত্সা চুল্লি

1. আবেদন

RT-210-12 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত জন্য ব্যবহৃত হয়

ইস্পাত কাঠামো অংশ, ঢালাই ইস্পাত অংশ, খাদ তাপ চিকিত্সা

বার অংশ, টুল ইস্পাত পণ্য, ইত্যাদি

2. কাঠামোগত ভূমিকা

RT-210-12 বগি চুলার চুল্লি প্রধানত চুল্লি নিয়ে গঠিত

বডি, আস্তরণ, চুল্লি দরজা এবং দরজা কম্প্রেশন সিস্টেম, বগি,

গরম করার উপাদান, এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।

2.1 পশমnace শরীর

গাড়ির নিচের ফার্নেস বডি স্টিলের কাঠামো তৈরি করা হয়

8-10# বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট থেকে।পাশের স্তম্ভ এবং

পিছনের স্তম্ভগুলি বিভাগীয় ইস্পাত থেকে তৈরি করা হয় এবং এর সাথে শক্তিশালী করা হয়

বিভাগীয় ইস্পাত বন্ধনী.চুল্লির বাহ্যিক প্রাচীরটি আঁকা হয়

প্রাইমারের 2 স্তর, এবং লেপ পেইন্টের 2 স্তর।মূল অংশ

চুল্লি তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা হয়।

2.2আস্তরণের

ইভারটিক হিট ট্রিটমেন্ট ফার্নেস বডি একটি অল-ফাইবার সিস্টেম দিয়ে তৈরি।

ব্যবহৃত আস্তরণের উপাদান হল মানের অ্যালুমিনিয়াম ফাইবার যা বৃত্তাকার ইস্পাত অংশ দ্বারা সংশোধন করা হয়।

অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ:

≥230Kg/m³) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.

এই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতা, শক্তিশালী সুবিধা রয়েছে

বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.আস্তরণের মোট বেধ 325 মিমি।

সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বোচ্চ তাপমাত্রা 1260℃ প্রতিরোধ করে।দ্য

বৃত্তাকার ইস্পাত ফিক্সেশন অংশগুলির উপাদান হল 1Cr13।

2.3চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম

তাপ চিকিত্সা চুল্লি দরজা সব ফাইবার আস্তরণের গঠিত হয়

এবং ইস্পাত কাঠামো আবরণ.দরজা ফ্রেম 10 মিমি ইস্পাত প্লেট তৈরি করা হয় এবং

12 মিমি বিভাগীয় ইস্পাত।দরজাটি সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লক দিয়ে তৈরি

চুল্লি শরীরের জন্য যে হিসাবে.চুল্লির সামগ্রিক গঠন তার আকৃতি বজায় রাখে

উত্তপ্ত করার সময়।

দরজা চালানোর পদ্ধতি:চুল্লির দরজা বৈদ্যুতিকভাবে উপরের দিকে এবং নীচের দিকে তোলা হয়

উত্তোলন দ্বারাএবং এটি চুল্লি দরজা স্ব-ওজন দ্বারা সিল করা হয়।

2.4 বগি

বগিটি বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি, তাপ প্রতিরোধী নিয়ে গঠিত

বগি ফেস প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।

বগি কাঠামো: বগি ফ্রেমটি 14# বিম এবং 12 মিমি স্টিল প্লেট থেকে তৈরি।বগি

সম্পূর্ণ লোডে বিকৃতি ছাড়াই দীর্ঘ সময়ের জন্য কাজ করতে পারে।

চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন খাদ তৈরি করা হয়

45# ইস্পাত থেকে, এবং এটি তাপ চিকিত্সা করা হয়।ট্রান্সমিশন বিয়ারিং ভারী ধরনের পিলারের

bearing to bear the weight.মোট 2 জোড়া চাকা রয়েছে এবং প্রতিটি চাকার ব্যাস রয়েছে

300 মিমি।বগিটি মোটরচালিত।এবং ড্রাইভিং মোটর একটি ব্রেকিং গতি দিয়ে সজ্জিত করা হয়

স্টার্ট আপ এবং আন্দোলন বন্ধ করার সময় জড়তা উপশম করার জন্য হ্রাস ডিভাইস।2 সীমা আছে

বগির অতিরিক্ত ভ্রমণ এড়াতে সুইচ করে।

ব্রিকলেয়িং বডি: বগিটি উচ্চ অ্যালুমিনা রিফ্র্যাক্টরি ইটগুলির একটি ভারী সংমিশ্রণ দিয়ে তৈরি করা হয়েছে,

হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।বগিটির ইট বিছানো শরীর রয়েছে

গরম করার উপাদান সহজ ইনস্টলেশনের জন্য গরম করার উপাদান ইনস্টলেশন স্লট.প্রভাবিত

অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য সঙ্গে ইট করা হয়

ইটউত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও অবশিষ্ট থাকে।

বগি ফেস প্লেট: 30 মিমি পুরু Cr25Ni20Si2 তাপ প্রতিরোধী ইস্পাত ঢালাই অংশ সর্বাধিক কাজ

তাপমাত্রা≤1200℃।এটা হিটিং উপাদান স্লট মধ্যে পতন থেকে দাঁড়িপাল্লা প্রতিরোধ করতে পারেন যা

একটি শর্ট সার্কিট গঠন করবে।

বগি চলন্ত প্রক্রিয়া: বগি একটি স্ব-চলন্ত পদ্ধতি আছে.কমানো গিয়ার ড্রাইভ

বগি চাকা সরানো.বগি চলাচল মসৃণ এবং স্থিতিশীল।

চুল্লির দরজা, চুল্লির বডি এবং বগির মধ্যে সিল করা: চুল্লি দরজা মধ্যে সীল

এবং চুল্লি শরীর চুল্লি দরজা স্ব-ওজন মাধ্যমে হয়.বগি এবং মধ্যে sealing

ফার্নেস বডিটি নরম বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লকের মাধ্যমে।

2.5 গরম করার উপাদান

গরম করার উপাদান: 0Cr27AL7Mo2 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপগুলি হল

2 পাশের দেয়ালে মাউন্ট করা হয়েছে।প্রতিরোধের রেখাচিত্রমালা বিশেষ ছাঁচ মাধ্যমে উত্পাদিত হয়, এবং

চীনামাটির বাসন পেরেক দ্বারা চুল্লি প্রাচীর ইনস্টল করা হয়.এবং মধ্যে একটি চীনামাটির বাসন গ্যাসকেট আছে

শর্ট-সার্কিট এড়াতে ফাইবার প্রাচীর এবং প্রতিরোধের রেখাচিত্রমালা।2টি হিটিং জোন রয়েছে।

সমস্ত লিড-আউট কন্ডাক্টর বারগুলি φ16 0Cr27AL7Mo2 উপাদান দিয়ে তৈরি।

2.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: তাপ চিকিত্সা চুল্লি নিয়ন্ত্রণ করতে বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে

আদর্শ পিআইডি পরামিতি গণনা করতে এবং অর্জন করতে স্ব-টিউনিং ফাংশন আছে তাপমাত্রা

একটি তাপমাত্রা স্থিতিশীলতা।তাপমাত্রা নিয়ন্ত্রকের অতিরিক্ত-তাপমাত্রা অ্যালার্মের কাজ রয়েছে

এবং তাপ দম্পতি ভাঙ্গন সুরক্ষা.

চুল্লির মধ্যে সংযোগ নিয়ন্ত্রণের জন্য 2টি তাপমাত্রা নিয়ন্ত্রণ অঞ্চল রয়েছে

তাপমাত্রা এবং মোটর চলাচল।প্রতিটি জোন একটি অতিরিক্ত-তাপমাত্রার অ্যালার্ম দিয়ে সেট করা আছে।

হিটিং লুপ ডবল-ডিরেকশন এসসিআর এবং ট্রিগার কন্ট্রোল গ্রহণ করে।শক্তি নিয়ন্ত্রিত হয়

সময়ের আনুপাতিক নিয়ন্ত্রণ পদ্ধতিতে।

কন্ট্রোল অ্যাকচুয়েশন সিস্টেম হল একটি বৃহৎ-শক্তি ট্রিগারিং একটি রেডিয়েটর সহ সম্পূর্ণ

একটি এয়ার কুলিং সিস্টেম।এয়ার সুইচও আছে।হিটিং লুপ অ্যামিটার দিয়ে সজ্জিত,

ভোল্টমিটার, গরম করার উপাদান অন-অফ সূচক, পাওয়ার-অন ইন্টারলক সুরক্ষা এবং নিরাপদ

আর্থিং ব্যবস্থা।

মুভমেন্ট কন্ট্রোল: কন্ট্রোল সিস্টেম প্রধানত দরজা আপ-ডাউন আন্দোলন, দরজা নিয়ন্ত্রণ করে

কম্প্রেশন, এবং দরজা ভিতরে আউট আন্দোলন.এছাড়াও আন্দোলন অগত্যা লিঙ্ক করা হয়

অপারেশন নিরাপত্তা নিশ্চিত করুন।

3.প্রধান প্রযুক্তিগত পরামিতি
