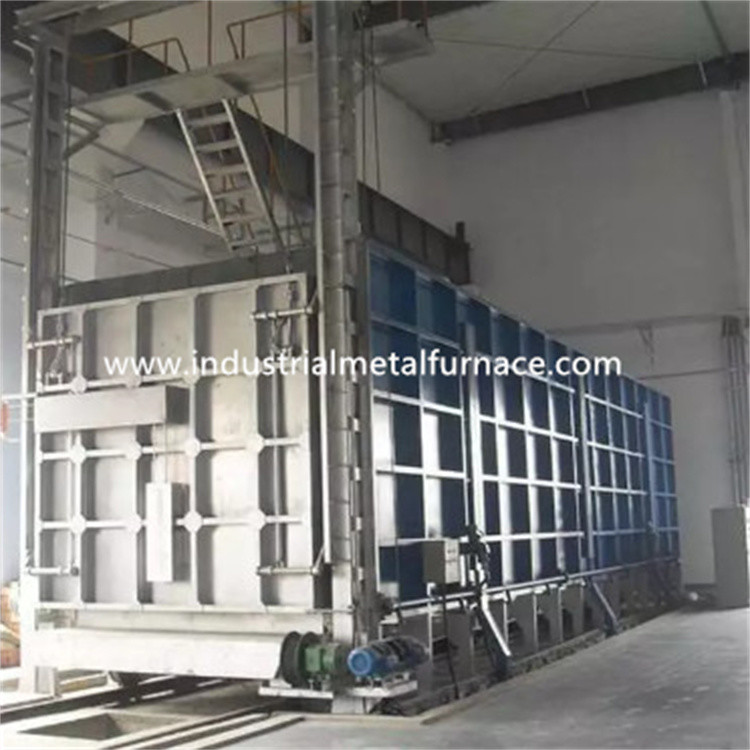

বগি হার্থ হিট ট্রিটমেন্ট কার বটম ফার্নেস ওভেন টিল্টিং ট্রলি ফাস্ট কোয়েঞ্চিং 320KW

  টিল্টিং ট্রলি ফাস্ট কোয়েঞ্চিং বগি হার্থ কার বটম

হিট ট্রিটমেন্ট ফার্নেস, হিট ট্রিটমেন্ট ওভেন

1. সুবিধা

  টিল্টিং টাইপ কার নিচের হিট ট্রিটমেন্ট মেশিন একটি প্রমিত শক্তি-সাশ্রয়ী পর্যায়ক্রমিক

সুপার এনার্জি-সেভিং স্ট্রাকচার এবং 80% পাওয়ার সেভিং সহ অপারেশন ফার্নেস।দ্য

ট্রলি সংঘর্ষবিরোধী সিলিং ইট, স্বয়ংক্রিয় কাত প্রক্রিয়া, স্বয়ংক্রিয় সিলিং গ্রহণ করে

ট্রলি এবং চুল্লি দরজা, এবং সমন্বিত রেল সংযোগ.এর জন্য ভিত্তির প্রয়োজন নেই

স্থাপন.এটি ব্যবহার করা যেতে পারে যখন এটি অনুভূমিক মাটিতে স্থাপন করা হয় এবং এর সাথে স্থির করা হয়

ফাউন্ডেশন প্যাড লোহা বা সম্প্রসারণ স্ক্রু। টিল্টিং ট্রলি হিট ট্রিটমেন্ট ফার্নেস

প্রধানত উচ্চ ক্রোমিয়াম এবং উচ্চ ম্যাঙ্গানিজ ইস্পাত তাপ চিকিত্সার জন্য ব্যবহৃত

ঢালাই, নোডুলার ঢালাই লোহা এবং রোলার, ইস্পাত বল, 45 ইস্পাত এবং স্টেইনলেস স্টীল অংশ।

2.প্রযুক্তিগত পরামিতি:

দ্রষ্টব্য: কোম্পানি ব্যবহারকারীদের চাহিদা অনুযায়ী বিশেষ নকশা এবং উত্পাদন প্রদান করতে পারে.

3.তাপ চিকিত্সা চুলা গঠন

টিল্টিং ট্রলি ফার্নেস শেলটি স্টিল প্লেট এবং সেকশন স্টিল দিয়ে ঢালাই করা হয় এবং ফার্নেস বডির নীচে ট্রলি লাইট রেলের সাথে সংযুক্ত থাকে।ব্যবহারকারীদের ফাউন্ডেশন ইনস্টলেশনের প্রয়োজন নেই, তবে এটি কেবল ফ্ল্যাট সিমেন্টের মাটিতে রাখতে হবে।

চুল্লির আস্তরণটি চুল্লির আস্তরণ হিসাবে হালকা অবাধ্য ইট গ্রহণ করে, যা ঐতিহ্যগত ইটের কাঠামোর চুল্লির তুলনায় প্রায় 80% শক্তি সঞ্চয় করে।দীর্ঘ ফাইবার কম্বল, ডায়াটোমাইট ইট এবং ভার্মিকুলাইট পাউডার তাপ নিরোধক উপকরণ হিসাবে ব্যবহৃত হয়।চুল্লির মুখটি ট্রলির পৃষ্ঠে ভারী অ্যান্টি-সংঘর্ষ বিরোধী ইট এবং ভারী উচ্চ অ্যালুমিনিয়াম বিরোধী চাপ ইট গ্রহণ করে।বৈদ্যুতিক ফার্নেস বডি এবং ট্রলির মধ্যে গোলকধাঁধা অবাধ্য গাঁথনি ছাড়াও, স্ব-অভিনয় সিলিং প্রক্রিয়াটি বৈদ্যুতিক চুল্লির তাপ বিকিরণ এবং পরিচলন ক্ষতি কমাতে এবং চুল্লির তাপমাত্রার অভিন্নতা উন্নত করতেও ব্যবহৃত হয়।

ধাতুর ফার্নেস হিট ট্রিটমেন্টের গরম করার উপাদান উচ্চ-তাপমাত্রা প্রতিরোধী খাদ তারের ক্ষত দিয়ে একটি সর্পিল আকারে তৈরি করা হয়, যা চুল্লির পাশে, চুল্লির দরজা, পিছনের প্রাচীর এবং ট্রলির তারের ইট বিছিয়ে দেওয়া হয় এবং জাতীয় মানের সকেট ইট দিয়ে স্থির করা হয়। .

ট্রলি একটি চাপ এবং উচ্চ তাপমাত্রা প্রতিরোধী ঢালাই ইস্পাত চুল্লি নীচের প্লেট দিয়ে সজ্জিত করা হয় অংশ বহন করার জন্য। নীচের প্লেটের ফাঁকে অক্সাইড স্কেলের কারণে গরম করার উপাদানের ক্ষতি প্রতিরোধ করার জন্য।চুল্লির নিচের প্লেট এবং ফার্নেস বডির মধ্যে যোগাযোগ প্লাগ-ইন টাইপ গ্রহণ করে।স্বাভাবিক ব্যবহার নিশ্চিত করার জন্য, গাড়ির নীচের চুল্লির নীচের প্লেটের নীচে অক্সাইড স্কেলটি ঘন ঘন পরিষ্কার করা প্রয়োজন।সাধারণত, সপ্তাহে একবার পরিষ্কার করুন।শুদ্ধ করার সময়, চুল্লির নীচের প্লেটটি উত্তোলন করুন এবং সংকুচিত বায়ু দিয়ে প্রতিরোধের তারের খাঁজে অক্সাইড স্কেলটি পরিষ্কার করুন।অক্সাইড স্কেল যাতে চুল্লির তারে শর্ট সার্কিট না হয় সেদিকে মনোযোগ দিন।

ট্রলি টাইপ হিট ট্রিটমেন্ট ফার্নেস ডোর ডিভাইসটি ফার্নেস ডোর, ফার্নেস ডোর লিফটিং মেকানিজম এবং ফার্নেস ডোর প্রেসিং ডিভাইস নিয়ে গঠিত।ফার্নেস দরজার শেল বিভাগ ইস্পাত এবং প্লেট দ্বারা ঢালাই করা হয়, একটি দৃঢ় ফ্রেম কাঠামোর সাথে, যা অবাধ্য ফাইবার প্রেসিং মডিউলগুলির সাথে স্ট্যাক করা হয়।এটি ভাল তাপ নিরোধক কর্মক্ষমতা এবং হালকা ওজন আছে প্রয়োজন। চুল্লি দরজার উত্তোলন ডিভাইস বৈদ্যুতিক ডিভাইস গ্রহণ করে, যা প্রধানত চুল্লি দরজা ফ্রেম, চুল্লি দরজা উত্তোলন মরীচি, রিডুসার, স্প্রোকেট, ট্রান্সমিশন শ্যাফ্ট এবং বিয়ারিং দ্বারা গঠিত।চুল্লির দরজার উপরে এবং নীচের গতিবিধি রিডুসারে ইতিবাচক এবং নেতিবাচক ট্রান্সমিশন দ্বারা চালিত হয়৷ চুল্লি দরজা উত্তোলন রিডুসার একটি ব্রেক ডিভাইস দিয়ে সজ্জিত, যা উত্তোলন প্রক্রিয়ার সময় চুল্লির দরজার স্থানচ্যুতিকে কার্যকরভাবে প্রতিরোধ করতে পারে৷ চুল্লি দরজা প্রেসিং ডিভাইস গার্হস্থ্য উন্নত বসন্ত প্রেসিং কাঠামো গ্রহণ করে।যখন চুল্লিটি উত্তোলনের প্রয়োজন হয়, চুল্লির দরজার স্বয়ংক্রিয় ওজন চুল্লির দরজাটিকে লিভারের মাধ্যমে ছেড়ে দেবে এবং এটিকে একটি নির্দিষ্ট দূরত্ব থেকে অনুভূমিকভাবে সরিয়ে দেবে এবং তারপরে উপরে উঠবে।যখন চুল্লির দরজাটি জায়গায় নিচে নেমে আসে এবং চুল্লির দরজাটিকে ট্রলির পুলিতে চাপ দিতে হয়, তখন স্প্রিং ফোর্স চুল্লির দরজাটিকে অনুভূমিকভাবে লিভারের মাধ্যমে কম্প্রেশন সিলিং অবস্থায় নিয়ে যাবে।এই কাঠামোর প্রেসিং ডিভাইসটি চুল্লির দরজা এবং চুল্লির মুখের তুলার ফাইবার পৃষ্ঠের মধ্যে কোনও ঘর্ষণ করে না এবং এতে ভাল কার্যকারিতা এবং দীর্ঘ পরিষেবা জীবনের বৈশিষ্ট্য রয়েছে।

ট্রলি ফ্রেমটি ওয়েল্ডিং সেকশন স্টিলের দ্বারা গঠিত হয়, এবং এর অনমনীয়তা সম্পূর্ণ লোডের অধীনে কোনও বিকৃতি নিশ্চিত করে না। অভ্যন্তরটি অবাধ্য ইট দিয়ে তৈরি করা হয়, এবং সহজে সংঘর্ষ হওয়া অংশ এবং লোড বহনকারী অংশগুলি ভারী ইট দিয়ে তৈরি করা হয় যাতে কাঠামোগত শক্তি বাড়ানো যায়। চুল্লি আস্তরণের।ট্রলি স্ব-চালিত কাঠামো গ্রহণ করে, এবং রিডুসারের ড্রাইভিং স্প্রোকেট ট্র্যাকের উপর হাঁটার চাকা চালিত করে। ট্রলি সীল স্বয়ংক্রিয় গোলকধাঁধা কাঠামো সীল গ্রহণ করে।যখন ট্রলিটি চুল্লিতে প্রবেশ করে, তখন এটি স্বয়ংক্রিয়ভাবে উত্তোলিত হয় এবং ক্যাম এবং রোলার ঢালের ক্রিয়াকলাপের মাধ্যমে সিল করা হয়। যখন ট্রলি ছেড়ে যায়, তখন সিলিং খাঁজ স্বয়ংক্রিয়ভাবে পড়ে যায় এবং সিলিং খাঁজে সিলিং বালি ঘন ঘন যোগ করার প্রয়োজন হয় না। ভরাট করা হচ্ছে। যখন ট্রলি চলে যায়, চুল্লির দরজার উত্তোলন এবং নিচের দিকে বৈদ্যুতিকভাবে নিয়ন্ত্রিত হয়, ইলেক্ট্রোম্যাগনেটিক ব্রেক দিয়ে সজ্জিত, যা চুল্লির শরীরে আঘাত করা থেকে জড়তা প্রতিরোধ করতে পারে, এবং ইন্টারলক নিয়ন্ত্রণ, অর্থাৎ, চুল্লির দরজা সামান্য খোলার পরে, স্বয়ংক্রিয়ভাবে গরম করার উপাদানটি কেটে ফেলুন এবং একই সময়ে ট্রলি ট্র্যাভেলিং মেকানিজমের পাওয়ার সাপ্লাই পুনরুদ্ধার করুন।চুল্লির দরজাটি জায়গায় বন্ধ হয়ে যাওয়ার পরে, স্বয়ংক্রিয়ভাবে ট্রলি ট্রাভেলিং মেকানিজমের পাওয়ার সাপ্লাই বন্ধ করে দিন এবং একই সময়ে গরম করার উপাদানগুলির পাওয়ার সাপ্লাই পুনরুদ্ধার করুন।

ওভারটার্নিং হাইড্রোলিক মেকানিজম: হাইড্রোলিক পাওয়ার ওভারটার্নিং মেকানিজম মোটর, প্লাঞ্জার পাম্প, সোলেনয়েড ভালভ এবং হাইড্রোলিক অয়েল সিলিন্ডারের সমন্বয়ে গঠিত।কন্ট্রোল ক্যাবিনেটটি বৈদ্যুতিক বোতাম দ্বারা নিয়ন্ত্রিত হয়, এবং সুবিধাজনক ব্যবহার নিশ্চিত করতে অ্যান্টি ওভারটার্নিং ডিভাইস ইনস্টল করা হয়।

দ্রষ্টব্য: চুল্লির আস্তরণের জন্য শক্তি সঞ্চয়কারী ফাইবার তুলা নির্বাচন করা যেতে পারে এবং শক্তি-সাশ্রয়ী প্রভাব আরও স্পষ্ট, প্রায় 60% পর্যন্ত।
