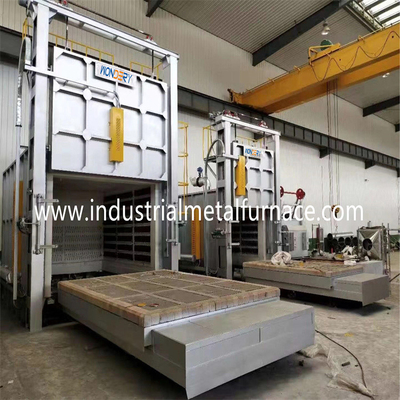

মাঝারি আকারের বৈদ্যুতিক ট্রলি কার বটম ফার্নেস, হিট ট্রিটিং ফার্নেস

1। সংক্ষিপ্ত বিবরণ

  এই বৈদ্যুতিক তাপ চিকিত্সা চুল্লি হল একটি গাড়ির নীচের চুল্লি, যা প্রধানত স্ট্রেস রিলিফ, অ্যানিলিং এবং বাতাসে ধাতু এবং খাদ অংশ গরম করার জন্য ব্যবহৃত হয়।

2.বৈদ্যুতিক চুল্লির প্রযোজ্য কাজের শর্ত

2.1 উচ্চতা 1000 মিটারের বেশি হবে না।

2.2 পরিবেষ্টিত তাপমাত্রা 5-40 ℃ এর মধ্যে।

2.3 ব্যবহার এলাকায় মাসিক গড় আপেক্ষিক আর্দ্রতা 90% এর বেশি হবে না।

2.4 কোন পরিবাহী ধুলো, বিস্ফোরক গ্যাস এবং ক্ষয়কারী গ্যাস নেই যা ধাতু এবং চারপাশে নিরোধককে মারাত্মকভাবে ক্ষতি করতে পারে।

2.5 কোন সুস্পষ্ট কম্পন এবং অশান্তি নেই.

3. এমain প্যারামিটার

3.1 রেটেড পাওয়ার 250KW + 10%

3.2 রেটেড ভোল্টেজ 380V, 3-ফেজ, 50Hz

3.3 রেট করা তাপমাত্রা 950 ℃

3.4 নিয়ন্ত্রণ অঞ্চলের সংখ্যা: 2 অঞ্চল;

3.5 কার্যকরী কাজের আকার 3000×1600×1400mm(L,W,H);

3.6 গরম করার উপাদান সংযোগ পদ্ধতি: Y;

চুল্লি তাপমাত্রার 3.7 অভিন্নতা: ≤± 10 ℃

3.8 তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা ± 2 ℃

3.9 খালি চুল্লি তাপমাত্রা বৃদ্ধি ≤ 2.5 ঘন্টা

3.10 খালি ফার্নেস লস পাওয়ার ≤ 18%

3.11 তাপমাত্রা নিয়ন্ত্রণ ফর্ম: থাইরিস্টর, পিআইডি নিয়ন্ত্রণ

3.12।ট্রলি চলন্ত গতি ~ 5 ~ 6 মি / মিনিট

3.13।বাইরের চুল্লি প্রাচীর তাপমাত্রা বৃদ্ধি ≤ 45 ℃

4.কাঠামোগত বৈশিষ্ট্য

বৈদ্যুতিক প্রতিরোধের বগি চুলা চুল্লি প্রধানত ফার্নেস শেল, ফার্নেস আস্তরণ, চুল্লি দরজা ডিভাইস, ট্রলি ডিভাইস, বৈদ্যুতিক গরম করার উপাদান এবং বৈদ্যুতিক নিয়ন্ত্রণ দ্বারা গঠিত।

4.1 গাড়ির নিচের ফার্নেস শেলটি একটি দৃঢ় ফ্রেম কাঠামো তৈরি করতে সেকশন স্টিল এবং স্টিলের প্লেট দিয়ে ঝালাই করা হয়।

4.2 চুল্লির আস্তরণ, ছাদ এবং পাশে সম্পূর্ণ ফাইবার কাঠামো গ্রহণ করে এবং অ্যালুমিনিয়াম সিলিকেট অবাধ্য ফাইবার সুই পাঞ্চড কম্বল দিয়ে স্তরিত করা হয়। এই কাঠামো শুধুমাত্র চুল্লির শরীরের উচ্চতা কমায় না, চুল্লির স্থান হ্রাস করে, শক্তি খরচ কমায়, উত্পাদন হ্রাস করে। খরচ, কিন্তু বৈদ্যুতিক চুল্লির পরিষেবা জীবন দীর্ঘায়িত করে।

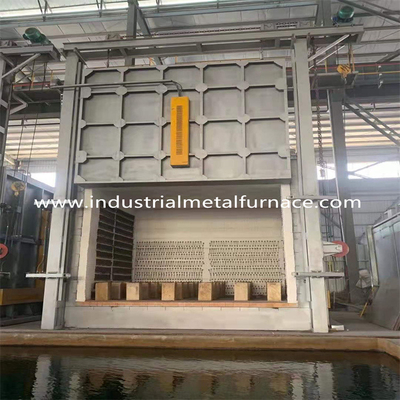

4.3 বৈদ্যুতিক প্রতিরোধের বগি চুলা চুল্লি দরজা ডিভাইস চুল্লি দরজা, চুল্লি দরজা কবজা প্রক্রিয়া এবং চুল্লি দরজা প্রেসিং ডিভাইস গঠিত হয়.

ফার্নেস ডোর শেলটি সেকশন স্টিল এবং স্টিলের প্লেট দ্বারা একটি দৃঢ় ফ্রেমে ঢালাই করা হয়, যা অবাধ্য ফাইবার প্রেসিং মডিউল দিয়ে স্ট্যাক করা হয়৷ চুল্লির দরজা এবং চুল্লির দরজার শেষ প্রাচীর এবং ট্রলির সামনের প্রান্তের মুখের মধ্যে সিলিং নরম হয়৷ চুল্লিতে গরম গ্যাসের ওভারফ্লোকে কার্যকরভাবে প্রতিরোধ করার জন্য সিলিং।

চুল্লির দরজা উত্তোলনের জন্য বৈদ্যুতিক উত্তোলন ডিভাইস গৃহীত হয়, যা প্রধানত চুল্লি দরজার ফ্রেম, চুল্লি দরজা উত্তোলন মরীচি, বৈদ্যুতিক উত্তোলন, পুলি, পুলি খাদ এবং অন্যান্য অংশগুলির সমন্বয়ে গঠিত।চুল্লির দরজা উত্তোলন এবং কমানো প্রধানত বৈদ্যুতিক উত্তোলনের ইতিবাচক এবং নেতিবাচক ঘূর্ণন দ্বারা চালিত হয়। চুল্লির দরজা উত্তোলনের জন্য বৈদ্যুতিক উত্তোলন একটি ব্রেক ডিভাইস দিয়ে সজ্জিত, যা কার্যকরভাবে চুল্লি দরজার জড়তা দ্বারা সৃষ্ট স্থানচ্যুতি প্রতিরোধ করতে পারে। যখন এটি উঠে বা পড়ে।

4.4 ট্রলি শেলটি ওয়েল্ডিং সেকশন স্টিলের দ্বারা গঠিত এবং ভিতরে অবাধ্য ইট দিয়ে তৈরি করা হয়।চুল্লির আস্তরণের কাঠামোগত শক্তি বাড়ানোর জন্য ভারী অবাধ্য ইট দিয়ে সহজে সংঘর্ষ হওয়া অংশ এবং লোড বহনকারী অংশগুলি তৈরি করা হয় (গাঁথনি করার সময় উচ্চ-তাপমাত্রা বাইন্ডারের সাথে মিশ্রিত করা হয়)। চাকাটি রেলে চলার জন্য রিডুসারের ট্রান্সমিশন স্প্রোকেট দ্বারা চালিত হয়। ট্রলি সীল বিশেষ আকৃতির ইট এবং ফাইবার তুলার মধ্যে নরম সীল গ্রহণ করে।

4.5 তাপ চিকিত্সার জন্য বগি চুলার চুল্লির নীচের প্লেটটি CrMnN তাপ প্রতিরোধী ইস্পাত ঢালাই, সাধারণ তাপমাত্রা ≤ 950 ℃ গ্রহণ করে।এটি ব্যবহারে কোনও বিকৃতি, অক্সিডেশন এবং ক্র্যাকিং নিশ্চিত করতে পারে এবং ওয়ার্কপিসের অক্সাইডকে ট্রলির ইটের খাঁজে বৈদ্যুতিক গরম করার উপাদানের উপর পড়তে বাধা দেয়।

4.6 বৈদ্যুতিক চুল্লির গরম করার উপাদান লোহার ক্রোমিয়াম অ্যালুমিনিয়াম (0Cr25Al5) উচ্চ তাপমাত্রা প্রতিরোধী প্রতিরোধের তারগুলি গ্রহণ করে, যা একটি স্প্রিয়াল আকারে ক্ষতবিক্ষত হয় এবং চুল্লির উভয় পাশে এবং ট্রলিতে ইনস্টল করা হয়।গরম করার উপাদান সর্পিল প্রতিরোধের তারের গরম করার মোড গ্রহণ করে।

4.7 বৈদ্যুতিক নিয়ন্ত্রণ: তাপমাত্রা নিয়ন্ত্রণ লুপ দ্বিমুখী থাইরিস্টর পাওয়ার রেগুলেশন ট্রিগারকে গ্রহণ করে এবং তাপমাত্রা নিয়ন্ত্রক স্থিতিশীল বর্তমান এবং শক্তি সঞ্চয়ের উদ্দেশ্য অর্জনের জন্য সাংহাই গুওলং তাপমাত্রা নিয়ামক গ্রহণ করে।তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা দুটি জোন নিয়ন্ত্রণ গ্রহণ করে। প্রতিটি জোনের প্রতিটি চুল্লির তাপমাত্রা বৃদ্ধির বক্ররেখা সাংহাই ডাহুয়া রেকর্ডার দ্বারা রেকর্ড করা হয়।
