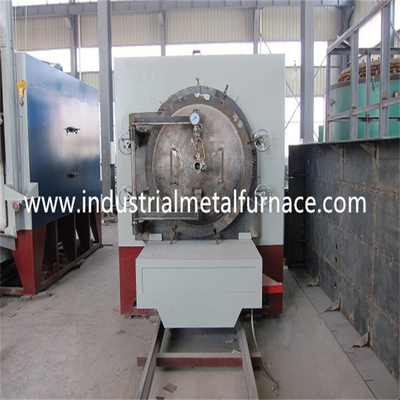

850 ডিগ্রি ট্রলি টাইপ ভ্যাকুয়াম হিট ট্রিটমেন্ট ফার্নেস

1. আবেদন

ট্রলি টাইপ ভ্যাকুয়াম হিট ট্রিটমেন্ট ফার্নেস একটি পর্যায়ক্রমিক অপারেশন বৈদ্যুতিক প্রতিরোধের চুল্লি, যা প্রধানত 850 ℃ নীচে নাইট্রোজেন গ্যাসে সাধারণ ছোট এবং মাঝারি আকারের ধাতু বা খাদ অংশগুলির তাপ চিকিত্সা এবং গরম করার জন্য ব্যবহৃত হয়।এটিতে ইউনিফর্ম ফার্নেস তাপমাত্রা, সাধারণ গঠন, সহজ অপারেশন এবং কম শক্তি খরচের সুবিধা রয়েছে।

2.প্রযুক্তিগত পরামিতি

1. রেটেড পাওয়ার 45KW

2 রেটেড ভোল্টেজ 380V, 3-ফেজ, 50Hz

3. রেট করা তাপমাত্রা 850 ℃

4ওয়ার্কিং ডাইমেনশন (দৈর্ঘ্য, প্রস্থ এবং উচ্চতা) 1000×800×600mm;

5তাপীকরণ উপাদান সংযোগ পদ্ধতি:Y;

6. তাপমাত্রা নিয়ন্ত্রণ মোড: PID নিয়ন্ত্রণ;

7. চুল্লি তাপমাত্রার অভিন্নতা ≤± 10 ℃;

8. চুল্লির দিকে বাইরের প্রাচীরের তাপমাত্রা বৃদ্ধি ≤ 40 ℃;

9. খালি চুল্লি গরম করার সময় ≤ 2H;

10. খালি চুল্লি ক্ষতি শক্তি ≤ 18%;

11. ভ্যাকুয়াম ডিগ্রী 0.001 টর;

12 ভ্যাকুয়াম পাম্প: মানের চীন ব্র্যান্ড;

3.পরিষেবার শর্তাবলী

3.1 অভ্যন্তরীণ ব্যবহার;

3.2 কোন পরিবাহী ধুলো, বিস্ফোরক গ্যাস এবং ক্ষয়কারী গ্যাস নেই যা ধাতু এবং চারপাশে নিরোধককে মারাত্মকভাবে ক্ষতি করতে পারে;

3.3 কোন সুস্পষ্ট কম্পন এবং অশান্তি.

4.কাঠামোর ভূমিকা

বৈদ্যুতিক তাপ চিকিত্সা চুল্লির এই সিরিজের কাঠামোটি ফার্নেস শেল, চুল্লির আস্তরণ, গরম করার উপাদান, চুল্লির নীচের প্লেট, চুল্লির দরজা ডিভাইস এবং নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।

তাপ নিরাময়কারী চুল্লির খোসাটিকে একটি বক্সের খোসায় ঢালাই করা হয় যার মধ্যে স্টিল এবং স্টিলের প্লেট থাকে এবং চুল্লিটি ইটের কাঠামোর।ফার্নেস এবং ফার্নেস শেলের মধ্যে ফাঁকটি তাপ নিরোধক এবং তাপ সংরক্ষণের জন্য উচ্চ-তাপমাত্রা প্রতিরোধী ফাইবার এবং ডায়াটোমাইট বাল্ক উপাদান দিয়ে ভরা হয়।

গরম করার উপাদান ocr25al5 রেজিস্ট্যান্স তার দিয়ে চুল্লির উভয় পাশে স্থাপন করা হয়।গরম করার উপাদানটি ফার্নেস বডি থেকে লিড আউট রডের মাধ্যমে বাইরে নিয়ে যাওয়া হয় এবং পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত থাকে।

ফার্নেস কভার: এটি বায়ু নিষ্কাশন পোর্ট (ম্যানুয়াল ভালভ সহ), স্ফীতি ভালভ (ম্যানুয়াল ভালভ সহ), নিষ্কাশন পোর্ট (ম্যানুয়াল ভালভ সহ), চুল্লিতে চাপ নির্দেশক এবং সুরক্ষা ভালভ দিয়ে সজ্জিত।

ভ্যাকুয়াম ফার্নেস মাফল ট্যাঙ্ক: এটি স্টেইনলেস স্টীল দিয়ে ঢালাই করা হয়। উপরের প্রান্তের পৃষ্ঠটি অ্যাসবেস্টস প্যাকিং সিলিং রিং দিয়ে এমবেড করা হয়, যা ফার্নেস কভারের সাথে এমবেড করা হয়।ম্যানুয়াল কম্প্রেশন স্ক্রুগুলি উপরের প্রান্তের মুখের পরিধি বরাবর ইনস্টল করা হয়, যা ট্যাঙ্কে সিলিং নিশ্চিত করতে ফার্নেস কভার এবং ট্যাঙ্ককে একটিতে সংযুক্ত করতে ব্যবহৃত হয়।

ভ্যাকুয়াম সিস্টেম: তাপ চিকিত্সা চুল্লি এবং সরঞ্জাম 2x সিরিজ রোটারি ভ্যান যান্ত্রিক ভ্যাকুয়াম পাম্প গ্রহণ করে, যা ভ্যাকুয়াম পায়ের পাতার মোজাবিশেষ এবং দ্রুত সংযোগ দিয়ে সজ্জিত।ভ্যাকুয়াম পাম্পের গঠন এবং অপারেশন প্রয়োজনীয়তার জন্য ভ্যাকুয়াম পাম্প ম্যানুয়াল দেখুন।

চুল্লির উপরে একটি থার্মোকল ছিদ্র রয়েছে।ব্যবহার করার সময়, বৈদ্যুতিক চুল্লি নিয়ন্ত্রণ ক্যাবিনেটের মাধ্যমে চুল্লির কাজের তাপমাত্রা নিয়ন্ত্রণ করতে থার্মোকলটি চুল্লিতে ঢোকানো হয়।
