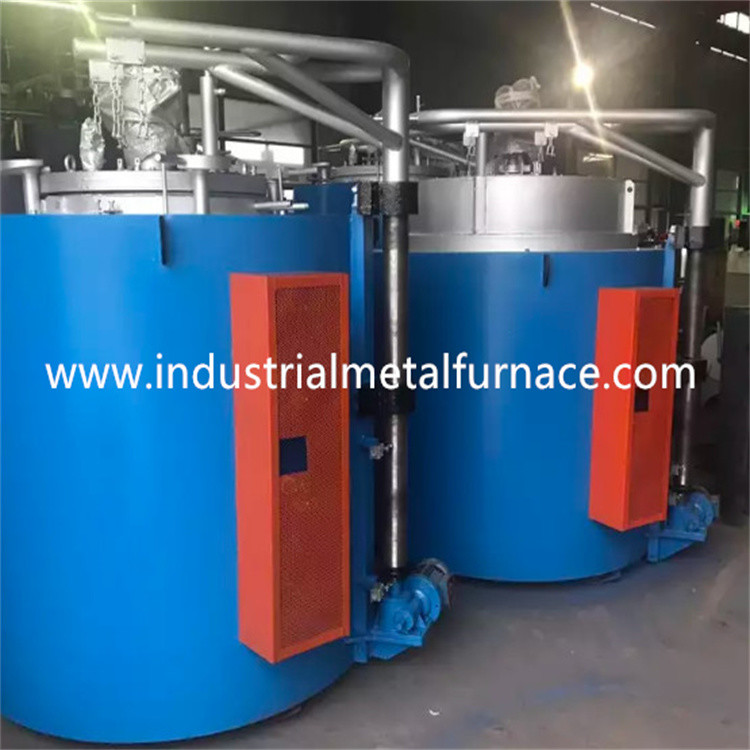

স্বয়ংক্রিয় নাইট্রোজেন সম্ভাব্য নিয়ন্ত্রণ সহ বৈদ্যুতিক প্রতিরোধের পিট টাইপ ফার্নেস গ্যাস নাইট্রাইডিং ফার্নেস
1. আবেদন
এই সিরিজের RN2-80-6 পিট টাইপ নাইট্রাইডিং ফার্নেসগুলি (এখন থেকে বৈদ্যুতিক চুল্লি হিসাবে উল্লেখ করা হয়েছে) হল পর্যায়ক্রমিক বৈদ্যুতিক চুল্লি, যা কার্বন ইস্পাত, মিশ্র ইস্পাত, ঢালাই লোহা, পাউডার ধাতুবিদ্যা পণ্য এবং অন্যান্য উপকরণগুলির গ্যাস নরম নাইট্রাইডিংয়ের জন্য ব্যবহৃত হয়।একই সময়ে, তাপ চিকিত্সা চুল্লিটি কার্বন ইস্পাত অংশগুলির গ্যাস কার্বারাইজেশনের জন্যও ব্যবহৃত হয়।
2.প্রযুক্তিগত বিবরণ
| আইটেম |
ইউনিট |
RN2-80-6 |
| রেটেড ভোল্টেজ |
ভি |
380 |
| হারের ক্ষমতা |
kw |
80 |
| পর্যায় সংখ্যা |
|
3 |
| ফ্রিকোয়েন্সি |
HZ |
50 |
| সংযোগ পদ্ধতি |
|
YY |
| কাজ তাপমাত্রা |
℃ |
650 |
| খালি চুল্লি শক্তি খরচ |
কিলোওয়াট |
≤18% |
| বোঝাই ক্ষমতা |
কেজি |
600 |
| কার্যকরী কাজের মাত্রা |
মিমি |
Ф900×1000 |
| চুল্লি ওজন |
কেজি |
3580 |
| যথোপযুক্ত সৃষ্টিকর্তা |
|
পিআইডি, এসসিআর নিয়ন্ত্রণ |
3.পরিষেবার শর্ত
3.1 অভ্যন্তরীণ ব্যবহার।
3.2 পিট টাইপ ফার্নেসের পরিবেষ্টিত তাপমাত্রা –5℃-40℃ এর মধ্যে।
3.3 ব্যবহারের ক্ষেত্রে মাসিক গড় আপেক্ষিক আর্দ্রতা 85% এর বেশি নয় এবং মাসিক গড় তাপমাত্রা 30 ℃ এর বেশি নয়।
3.4 কোন পরিবাহী ধুলো, বিস্ফোরক গ্যাস এবং ক্ষয়কারী গ্যাস নেই যা ধাতু এবং চারপাশে নিরোধককে মারাত্মকভাবে ক্ষতি করতে পারে।
3.5 কোন সুস্পষ্ট কম্পন এবং অশান্তি.
4. কাঠামো ভূমিকা
এই পিট টাইপ হিট ট্রিটমেন্ট ফার্নেস একটি পর্যায়ক্রমিক অপারেশন ফার্নেস, যা ফার্নেস বডি, সিলিং সিস্টেম এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।
পিট টাইপ হিট ট্রিটমেন্ট ফার্নেস ফার্নেস শেল, ফার্নেস আস্তরণ, গরম করার উপাদান, মাফল ট্যাঙ্ক, ফার্নেস কভার, ফ্যান, ফার্নেস কভার লিফটিং মেকানিজম ইত্যাদি নিয়ে গঠিত।
চুল্লি শেল: বিভাগ ইস্পাত এবং ইস্পাত প্লেট থেকে ঢালাই.ফার্নেস কভারের উত্তোলন ডিভাইস ইনস্টল করার জন্য একটি 14# চ্যানেলের ইস্পাত ফার্নেস শেলের বাইরে ঢালাই করা হয়।
চুল্লির আস্তরণ: এটি একটি যৌগিক কাঠামো।অবাধ্য স্তরটি 0.6g/cm3 এর একটি নির্দিষ্ট মাধ্যাকর্ষণ সহ হালকা অবাধ্য ইট গ্রহণ করে এবং অন্তরণ স্তরটি অ্যালুমিনিয়াম সিলিকেট অবাধ্য ফাইবার গ্রহণ করে।চুল্লির আস্তরণের পুরুত্ব 300 মিমি, যা কার্যকরভাবে শক্তি সঞ্চয় করতে পারে এবং খরচ কমাতে পারে।
গরম করার উপাদান: বেইজিং শৌগাং দ্বারা উত্পাদিত 0cr25al5 উচ্চ প্রতিরোধের খাদ তার একটি সর্পিল আকারে ক্ষতবিক্ষত হয় এবং চুল্লির আস্তরণের ইট বিছিয়ে তারের উপর স্থাপন করা হয়।হিটিং দুটি তাপমাত্রা নিয়ন্ত্রণ অঞ্চলে বিভক্ত।
মাফল ট্যাঙ্ক: 1Cr18Ni9 তাপ-প্রতিরোধী ইস্পাত ঢালাই এবং ছাঁচনির্মাণের জন্য ব্যবহৃত হয়, এবং অ্যাসবেস্টস প্যাকিং বা "O" টাইপ সিলিকন রাবার মাফল ট্যাঙ্ক এবং চুল্লির আবরণ সিল করার জন্য ব্যবহৃত হয়।এবং সিলিং রিংয়ের দীর্ঘমেয়াদী ব্যবহার নিশ্চিত করতে নীচের জল শীতল করুন।
ফার্নেস কভার: এর প্যানেল 35mm A3 স্টিল প্লেট থেকে প্রক্রিয়া করা হয়।ফার্নেস কভার ইনসুলেশন বক্স স্টেইনলেস স্টীল তাপ-প্রতিরোধী ইস্পাত দিয়ে ঢালাই করা হয় এবং অ্যালুমিনিয়াম সিলিকেট ফাইবার তুলো দিয়ে উত্তাপ করা হয়।ধাতুর তাপ চিকিত্সার জন্য পিট টাইপ ফার্নেসের কভার এবং মাফল ট্যাঙ্ক ডবল সিলিং এবং জল শীতল দ্বারা সিল করা হয়।ফার্নেস কভারটি ওয়াটার-কুলড ফ্যান, থ্রি হোল ড্রিপ ইনজেক্টর, ইউ-আকৃতির প্রেসার গেজ, এক্সস্ট পাইপ ইত্যাদি দিয়ে সজ্জিত। অ্যামোনিয়া গ্যাস মাফল ট্যাঙ্কের নীচের অংশে কুণ্ডলী পর্যন্ত প্রসারিত হয় তিন গর্তের মাধ্যমে। চাপ স্থিতিশীলতা, শুকানোর এবং সোলেনয়েড ভালভের মাধ্যমে পাইপলাইন।
ফ্যান: এটি ফার্নেস কভারে ইনস্টল করা আছে এবং এর ইম্পেলারটি 1Cr18Ni9Ti তাপ-প্রতিরোধী ইস্পাত প্লেটের সাথে ঢালাই করা সেন্ট্রিফিউগাল ফ্যান ব্লেড গ্রহণ করে, যা গতিশীল এবং স্ট্যাটিক ব্যালেন্স পরীক্ষার পরে একত্রিত হয়।ফ্যান এবং শ্যাফ্টের মধ্যবর্তী সীলটি সংযুক্ত কাঠামো গ্রহণ করে এবং জল শীতলকরণ গ্রহণ করে।
পিট টাইপ ফার্নেস কভার লিফটিং মেকানিজম: ফার্নেস কভার উত্তোলন ইলেকট্রিক লিড স্ক্রু লিফটিং মেকানিজম দ্বারা সম্পন্ন হয়।যখন চুল্লির কভারটি উত্থাপন করা প্রয়োজন, যতক্ষণ পর্যন্ত মোটর চালু হয় ততক্ষণ চুল্লির আবরণ ধীরে ধীরে উঠবে।যদি ফার্নেস কভারটি নামানোর প্রয়োজন হয়, তাহলে মোটর সীসা স্ক্রুটি নিচের দিকে চালু করুন এবং চুল্লির কভারটি ধীরে ধীরে নামানো হবে।উত্তোলন খাদে, দুটি সীমা সুইচ আছে।যখন লিফটিং শ্যাফ্ট বেড়ে যায়, নিম্ন সীমার সুইচটি বিপজ্জনক অপারেশন এড়াতে স্বয়ংক্রিয়ভাবে বৈদ্যুতিক ফ্যানের পাওয়ার সাপ্লাই বন্ধ করে দেবে;চুল্লি কভার যথেষ্ট উত্থাপিত হলে, দুর্ঘটনা এড়াতে উপরের সীমাটি স্বয়ংক্রিয়ভাবে মোটরের পাওয়ার সাপ্লাই বন্ধ করে দেবে।
তাপমাত্রা পিআইডি সিলিকন নিয়ন্ত্রিত সংশোধনকারী দ্বারা নিয়ন্ত্রিত হয়, এবং তাপমাত্রা সাংহাই গুওলং তাপমাত্রা নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত হয়।বড় এবং ছোট শক্তি সামঞ্জস্য করা যেতে পারে, এবং তিন-ফেজ বর্তমান ভারসাম্যহীনতাও সামঞ্জস্য করা যেতে পারে।সাংহাই ডাহুয়া যন্ত্র তাপমাত্রা রেকর্ড করে।শ্রবণযোগ্য এবং চাক্ষুষ অ্যালার্ম, স্বয়ংক্রিয় কারেন্ট কাট-অফ এবং অন্যান্য ফাংশন সহ কন্ট্রোল ক্যাবিনেটের একটি সম্পূর্ণ সেট রয়েছে।
