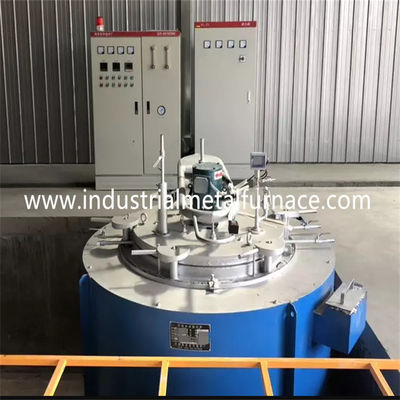

650C 75kw ইন্ডাস্ট্রিয়াল হিট ট্রিটমেন্ট পিট টাইপ গ্যাস নাইট্রাইডিং ফার্নেস 75KW

75kW শিল্প তাপ চিকিত্সা পিট টাইপ গ্যাস নাইট্রাইডিং চুল্লি

1. আবেদন

75kW গ্যাস নাইট্রাইডিং চুল্লিগুলির এই সিরিজগুলি পর্যায়ক্রমিক বৈদ্যুতিক চুল্লি, যা কার্বন ইস্পাত, খাদ ইস্পাত, ঢালাই লোহা, পাউডার ধাতুবিদ্যা পণ্য এবং অন্যান্য উপকরণগুলির গ্যাস নরম নাইট্রাইডিংয়ের জন্য ব্যবহৃত হয়।পিট টাইপ নাইট্রাইডিং ফার্নেস ভ্যাকুয়াম টাইপ বা অ ভ্যাকুয়াম টাইপ হতে পারে।

2. প্রধান প্রযুক্তিগত কর্মক্ষমতা

1. রেটেড পাওয়ার 75KW

2. কার্যকরী কাজের আকার: Φ 800 × 1000 মিমি

3. পাওয়ার সাপ্লাই ভোল্টেজ 380V 50Hz

4. হিটিং জোনের তাপমাত্রা নিয়ন্ত্রণ:2 জোন

5. পাওয়ার পর্যায়/সংযোগ পদ্ধতির সংখ্যা: Y;

6. রেট তাপমাত্রা 650 ℃

7. তাপমাত্রা নিয়ন্ত্রণ মোড পিআইডি নিয়ন্ত্রণ, সাংহাই গুওলং তাপমাত্রা নিয়ামক, অতিরিক্ত তাপমাত্রা অ্যালার্ম সহ কাগজবিহীন তাপমাত্রা রেকর্ডার;

8. তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা ± 2 ℃

9. চুল্লি তাপমাত্রার অভিন্নতা ± 8 ℃

10. খালি চুল্লি পাওয়ার খরচ: ≤ 18%

11. চুল্লি শেলের বাইরের প্রাচীর তাপমাত্রা ≤ 45 ℃

12. গরম করার উপাদান: 0Cr25Al5

13. গরম করার মোড: চার দিকে

14. আস্তরণের ফর্ম: সম্পূর্ণ ফাইবার গঠন

15. চুল্লি কভার উত্তোলন ফর্ম বৈদ্যুতিক স্ক্রু উত্তোলন

3. গঠন ভূমিকা

এই বৈদ্যুতিক চুল্লিটি একটি পর্যায়ক্রমিক অপারেশন ফার্নেস, যা ফার্নেস বডি, সিলিং সিস্টেম এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।

এটি ফার্নেস শেল, ফার্নেস আস্তরণ, গরম করার উপাদান, মাফল টিউব ট্যাঙ্ক, ফার্নেস কভার, ফ্যান, ফার্নেস কভার লিফটিং মেকানিজম ইত্যাদি নিয়ে গঠিত।

ওয়ার্কপিসের জন্য গ্রাহকদের শীতল করার প্রয়োজনীয়তা মেটাতে, দ্রুত কুলিং ডিভাইসটি পিট টাইপ হিট ট্রিটমেন্ট ফার্নেসের নীচে একটি ব্লোয়ার ইনস্টল করে এবং ফার্নেস বডির উপরের অংশে বেশ কয়েকটি কুলিং পোর্ট খুলে দেয়।বৈদ্যুতিক চুল্লি কাজ করে, কুলিং পোর্টগুলি বন্ধ করুন।তাপ বিকিরণ করার সময়, বিকিরণকারী পোর্ট এবং ফ্যানটি খুলুন, যাতে চুল্লির বাতাস প্রবাহিত হয় এবং তাপ বের করে, যাতে দ্রুত শীতল হওয়ার উদ্দেশ্য অর্জন করা যায়।

4. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ সাংহাই গুওলং তাপমাত্রা নিয়ন্ত্রক গ্রহণ করে। এর যুক্তিসঙ্গত পরামিতি সেট করে, তাপমাত্রা অঞ্চল নিয়ন্ত্রণ অর্জন করা যেতে পারে।এর অনলাইন স্ব-টিউনিং ফাংশন ব্যবহার করে, আদর্শ তাপমাত্রা স্থিতিশীলতা অর্জনের জন্য চুল্লির পিআইডি পরামিতিগুলি গণনা করা যেতে পারে।

হিটিং কন্ট্রোল থাইরিস্টর ট্রিগার টাইপ গ্রহণ করে।তাপমাত্রা অঞ্চলে তাপমাত্রা নিয়ন্ত্রণ উপলব্ধি করতে আউটপুট গরম করার শক্তি পরিবর্তন করা যেতে পারে।

হিটিং কন্ট্রোল সার্কিটে তাপমাত্রা অ্যালার্ম সিস্টেমের উপরে তাপমাত্রা;একটি নির্দিষ্ট এলাকায় অতিরিক্ত-তাপমাত্রার ক্ষেত্রে (অধিক বিচ্যুতি অ্যালার্ম সাধারণত গৃহীত হয়), প্রধান সার্কিটের উচ্চ-পাওয়ার কন্টাক্টর এই এলাকার প্রধান হিটিং সার্কিটটি কেটে দেবে।একই সময়ে, নাইট্রাইডিং ফার্নেসের জন্য শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম দেওয়া হবে।

সমস্ত এসি কন্টাক্টর, ফাস্ট ফিউজ, ইন্টারমিডিয়েট রিলে, ট্রাভেল সুইচ, অপারেশন সুইচ, বোতাম, সিগন্যাল ইন্ডিকেটর এবং অন্যান্য প্রধান কন্ট্রোলার ডিভাইস, অপারেশন এবং ডিসপ্লে ডিভাইস হল নির্ভরযোগ্য পণ্য যা দেশে এবং বিদেশে সুপরিচিত নির্মাতাদের দ্বারা উত্পাদিত হয় (ডেলিক্সি ব্র্যান্ড)।বর্তমান এবং ভোল্টেজ নির্দেশক যন্ত্রগুলির সংবেদনশীল, নির্ভুল, নির্ভরযোগ্য এবং দীর্ঘ পরিষেবা জীবন রয়েছে।

বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট: বৈদ্যুতিক প্রতিরোধের পিট টাইপ ফার্নেসের ক্যাবিনেট বডি বৈদ্যুতিক মান অনুযায়ী পেশাদার নির্মাতাদের দ্বারা নির্মিত নিয়ন্ত্রণ মন্ত্রিসভা গ্রহণ করে।ক্যাবিনেটের আকার, গঠন এবং রঙ সাধারণত দেশে এবং বিদেশে ব্যবহৃত নিয়মগুলি মেনে চলে এবং ক্যাবিনেটে ডিভাইসগুলির ইনস্টলেশন, তারের এবং সনাক্তকরণ প্রাসঙ্গিক মানগুলি মেনে চলে।

কন্ট্রোল ক্যাবিনেট থেকে ফার্নেস বডির মূল সার্কিটের সংযোগ তামার কোর ইনসুলেটেড তার গ্রহণ করে।সমস্ত তারের নম্বর শনাক্তকরণ বিশেষ তারের নম্বর উপকরণ দিয়ে তৈরি করা হবে এবং তারের নম্বর বন্ধ না হওয়ার জন্য আনুষ্ঠানিকভাবে প্রিন্ট করা হবে।পরিখার সমস্ত তারগুলি রক্ষণাবেক্ষণের সময় প্রতিটি লাইনের পরিদর্শনের সুবিধার্থে প্রতি দুই মিটারে তারের নম্বর দিয়ে চিহ্নিত করা হয়।

5. বিক্রয় সেবা এবং প্রতিশ্রুতি পরে

গ্যাস নাইট্রাইডিং ফার্নেস চালানের তারিখ থেকে 13 মাসের জন্য ওয়ারেন্টিযুক্ত।

6.সরবরাহের সুযোগ
