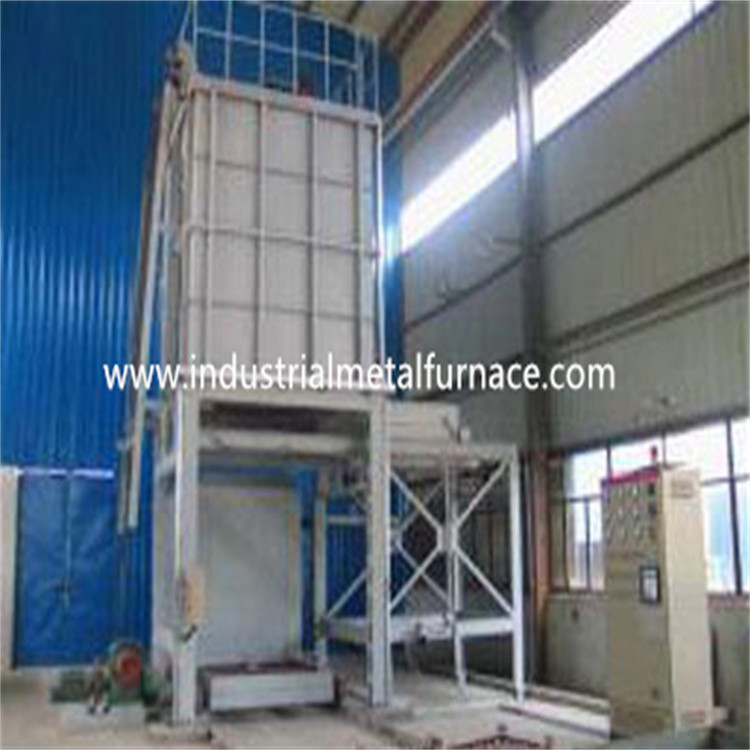

650 ডিগ্রী তাপ চিকিত্সা চুল্লি অ্যালুমিনিয়াম খাদ quenching চুল্লি

650 ডিগ্রী অ্যালুমিনিয়াম খাদ দ্রুত quenching চুল্লি T6 তাপ চিকিত্সা প্রক্রিয়া

1. সামগ্রিক দৃশ্য

অ্যালুমিনিয়াম খাদ quenching তাপ চিকিত্সা প্রতিরোধের চুল্লি একটি পর্যায়ক্রমিক অপারেশন প্রতিরোধের চুল্লি, যা প্রধানত অ্যালুমিনিয়াম খাদ ঢালাই দ্রুত quenching এবং টেম্পারিং এর মতো কঠিন সমাধান চিকিত্সার জন্য ব্যবহৃত হয়।

2.সুবিধাদি

চুল্লির ওয়ার্কপিসগুলি ভাল তাপচক্রের অবস্থা এবং অভিন্ন তাপমাত্রা সহ ঝুলন্ত অপারেশন গ্রহণ করে।

হিটিং এবং হোল্ডিং স্টেজ সমাপ্তির পরে, ওয়ার্কপিসটি দ্রুত চুল্লি থেকে 12 সেকেন্ডের মধ্যে পুলে নিভে যাওয়া মাধ্যমটিতে পড়ে যেতে পারে এবং নির্গমনের চিকিত্সার গুণমান উচ্চ।

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা পিআইডি জিরো ক্রসিং ট্রিগার থাইরিস্টর গ্রহণ করে এবং বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ মিটারের সাথে সাংহাই গুওলং উচ্চ নির্ভুলতা গ্রহণ করে, দ্রুত নিভে যাওয়া তাপ চিকিত্সা চুল্লিতে ভাল স্থিতিশীলতা এবং অতিরিক্ত তাপমাত্রার অ্যালার্ম রয়েছে তা নিশ্চিত করার জন্য ওয়ার্কপিসের তাপমাত্রা বেশি হয়।

বৈদ্যুতিক প্রতিরোধের চুল্লির প্রতিটি যান্ত্রিক সংক্রমণ অংশ ইন্টারলকিং নিয়ন্ত্রণ এবং অপারেশন গ্রহণ করে।

3. প্রধানপ্রযুক্তিগত পরামিতি

(1) রেটেড পাওয়ার: 100kW ± 10%

(2) রেটেড ভোল্টেজ: 380V, 3P, 50Hz

(3) রেট তাপমাত্রা: 650 ℃

(4) তাপমাত্রা নিয়ন্ত্রণ মোড: PID নিয়ন্ত্রণ

(5) হিটিং জোনের সংখ্যা: 1 জোন সংযোগ পদ্ধতি: Y;

(6) চুল্লি তাপমাত্রার অভিন্নতা: ≤± 5 ℃

(7) তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: ± 2 ℃

(8) কার্যকরী কর্মক্ষেত্রের আকার: 1300×1300×1300mm

(9) নিভে যাওয়ার স্থানান্তর সময়: ≤ 12s (চুল্লির দরজা ওয়ার্কপিস জলের জন্য খোলা)

(10) খালি চুল্লি গরম করার সময়: ≤ 2H

(11) খালি চুল্লি ক্ষতি শক্তি: ≤ 12KW

(12) ফ্যানের শক্তি: 3kw

(13) চার্জ উত্তোলন মোটর: দুটি গতির মোটর

(14) চুল্লি পার্শ্ব বাইরের প্রাচীর তাপমাত্রা: ≤ 35 ℃

(15) ঝুড়ি: 1 সেট

4.কাঠামোর ভূমিকা

বৈদ্যুতিক তাপ চিকিত্সা চুল্লি কাঠামোটি গরম করার চুল্লি, উত্তোলন প্রক্রিয়া, নিভে যাওয়ার প্রক্রিয়া, নিয়ন্ত্রণ ব্যবস্থা ইত্যাদির সমন্বয়ে গঠিত।

4.1 উত্তাপের চুল্লি

ফার্নেস বডির শেল ফ্রেমটি প্রোফাইল স্টিল দ্বারা ঝালাই করা হয় এবং ভিতরের প্রাচীরটি 1Cr18Ni9Ti তাপ-প্রতিরোধী স্টেইনলেস স্টিল প্লেট দ্বারা ঝালাই করা হয়।একই সময়ে, উচ্চ তাপমাত্রায় অভ্যন্তরীণ চেম্বারে স্টেইনলেস স্টীল প্লেটের বিকৃতি এড়াতে, স্টেইনলেস স্টীল প্লেটেও সম্প্রসারণ স্লট রয়েছে।আস্তরণটি সমস্ত ফাইবার কাঠামোর, এবং রাবার অ্যাসবেস্টস প্লেটের একটি স্তর ফার্নেস শেলের অভ্যন্তরীণ পৃষ্ঠের সাথে সংযুক্ত থাকে, যা তাপ নিরোধকের ভূমিকা পালন করে এবং চুল্লির শেলের পৃষ্ঠকে ক্ষয় থেকে রক্ষা করে।

দ্রুত নিভানোর তাপ চিকিত্সার চুল্লির জন্য গরম করার উপাদানটিকে 0cr25a15 অ্যালয় দিয়ে একটি স্ট্রিপে চাপানো হয়, অন্তরক চীনামাটির বাসন টিউবের উপর স্লিভ করা হয় এবং স্টেইনলেস গোলাকার স্টিলের মাধ্যমে চুল্লির দেহের ভিতরের চেম্বারে স্থির করা হয়।এই স্ট্রাকচারাল রেজিস্ট্যান্স স্ট্রিপটি চুল্লির চারপাশে ঝুলানো হয়, যা তাপ অপচয় এবং সঞ্চালনের জন্য সহায়ক। গরম করার উপাদান Y- সংযোগ পদ্ধতি গ্রহণ করে। সরঞ্জামের পরিষেবা জীবন দীর্ঘায়িত করতে পৃষ্ঠের লোড 1.6w/cm2 এর নিচে নিয়ন্ত্রিত হবে।

গরম বায়ু সঞ্চালন ডিভাইস ফ্যান ডিভাইস এবং এয়ার গাইড প্লেট গঠিত হয়.ফ্যান ডিভাইসটি ফার্নেস বডির শীর্ষে স্থাপন করা হয়েছে এবং ফ্যানটি 1Cr18Ni9Ti তাপ-প্রতিরোধী ইস্পাত দিয়ে তৈরি করা হয়েছে সেন্ট্রিফিউগাল ফ্যান ব্লেডে। এয়ার গাইড প্লেটটি 1Cr18Ni9Ti তাপ-প্রতিরোধী ইস্পাত দিয়ে তৈরি, এবং এর ভিতরের দেয়ালে স্থির করা হয়েছে। বিভিন্ন সাপোর্টিং রডের মাধ্যমে চুল্লি।রেজিস্ট্যান্স স্ট্রিপ ভিতরে মোড়ানো হয়, এবং রেজিস্ট্যান্স স্ট্রিপ দ্বারা নির্গত তাপ গরম বাতাসের সঞ্চালন সিস্টেমের মাধ্যমে তাপীয়ভাবে সঞ্চালিত হয় যাতে চুল্লিতে তাপমাত্রা ইউনিফর্ম করা যায়। বায়ুচলাচল ডিভাইসটি T6 তাপ চিকিত্সা চুল্লির ভলিউম অনুযায়ী তৈরি করা হয় এবং জোরপূর্বক গরম বাতাস। অভিন্ন চুল্লি তাপমাত্রার প্রয়োজনীয়তা মেটাতে প্রচলন।

বেস ফ্রেম চুল্লি অংশ লোড করার জন্য ব্যবহৃত হয় এবং বিভাগ ইস্পাত দিয়ে ঝালাই করা হয়।

চুল্লির দরজার শেলটি ইস্পাত দিয়ে ঢালাই করা হয় এবং আস্তরণটি সমস্ত ফাইবার কাঠামোর।

চুল্লির দরজা এবং ফার্নেস বডির মধ্যে সিলিং ওয়ার্ম গিয়ার রিডিউসারকে কাজ করার জন্য গ্রহণ করে এবং এটি জায়গায় থাকার পরে স্বয়ংক্রিয় জড়তা সিলিং করা হয়।

বৈদ্যুতিক প্রতিরোধের চুল্লিটি একটি চার্জিং ট্রলি দিয়ে সজ্জিত।

4.2 উত্তোলন প্রক্রিয়া

লিফটিং মেকানিজম উইঞ্চ, লোডিং ফ্রেম, লিফটিং চেইন, রোলিং হুইল ইত্যাদি নিয়ে গঠিত।

বেস ফ্রেমের একপাশে উইঞ্চ ইনস্টল করা হয়।এটি একটি লো-স্পিড রেশিও রিডুসার গ্রহণ করে এবং এটি একটি স্ব-লকিং ডিভাইসের সাথে সজ্জিত, যা চার্জিং ফ্রেমটি যে কোনো অবস্থানে থাকে এবং এটি হ্রাস পায় তা নিশ্চিত করতে পারে, যাতে চার্জিং ফ্রেমের দ্রুত প্রভাব রোধ করা যায় যখন এটি নিভে যায়। .

উত্তোলন মোটর দ্বি-গতির মোটর গ্রহণ করে, যা উত্তোলনের সময় ধীর এবং নামার সময় দ্রুত।

লোডিং ফ্রেমটি ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে বিভাগ ইস্পাত বা বৃত্তাকার ইস্পাত দিয়ে তৈরি এবং একটি সেট সরবরাহ করা হয়।

4.3 নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা PID জিরো ক্রসিং ট্রিগার থাইরিস্টর এবং সাংহাই গুওলং বুদ্ধিমান মিটারকে তাপমাত্রা নিয়ন্ত্রণ করতে গ্রহণ করে।ওয়ার্কপিসের তাপমাত্রা যাতে বেশি না যায় তা নিশ্চিত করার জন্য এটিতে অতিরিক্ত তাপমাত্রার অ্যালার্ম ফাংশন রয়েছে।

বৈদ্যুতিক হিট ট্রিট ফার্নেসের যান্ত্রিক ট্রান্সমিশন অংশগুলি ইন্টারলকিং নিয়ন্ত্রণ গ্রহণ করে, অর্থাৎ, চুল্লির দরজাটি সামান্য খোলার পরে, ভেন্টিলেটর ডিভাইস এবং গরম করার অংশগুলির পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে এবং উত্তোলন ডিভাইসের পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করা হবে।চার্জিং ফ্রেম চুল্লির নির্ধারিত অবস্থানে পৌঁছানোর পরে, চুল্লির দরজা বন্ধ হয়ে গেলে উত্তোলন ডিভাইসের পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।চুল্লির দরজাটি জায়গায় বন্ধ হয়ে যাওয়ার পরে, পাখার যন্ত্রের পাওয়ার সাপ্লাই এবং হিটিং এলিমেন্টের সাথে সংযোগ স্থাপন করা যেতে পারে যাতে ভুল অপারেশনের কারণে দুর্ঘটনা রোধ করা যায়।
