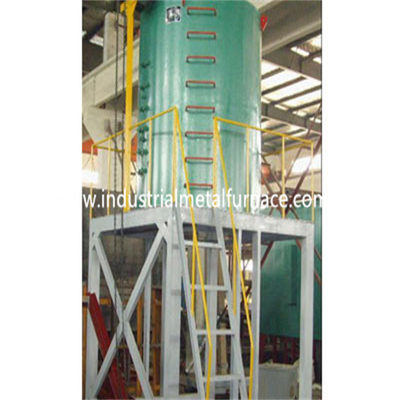

অ্যালুমিনিয়াম চাকার জন্য উল্লম্ব টাইপ দ্রুত quenching চুল্লি T6 তাপ চিকিত্সা প্রক্রিয়া

1। সংক্ষিপ্ত বিবরণ

φ1500x2000mm অ্যালুমিনিয়াম খাদ quenching চুল্লি অ্যালুমিনিয়াম খাদ কঠিন সমাধান এবং তাপ চিকিত্সা quenching জন্য ব্যবহার করা যেতে পারে.এই দ্রুত নিভে যাওয়া তাপ চিকিত্সা চুল্লিটি একটি পর্যায়ক্রমিক অপারেশন প্রতিরোধের চুল্লি, যা প্রধানত অ্যালুমিনিয়াম খাদ ঢালাইয়ের দ্রুত নিভে যাওয়া, টেম্পারিং এবং অন্যান্য কঠিন সমাধান চিকিত্সার জন্য ব্যবহৃত হয়।

হিট ট্রিট ফার্নেসের ওয়ার্কপিসগুলি ভাল তাপচক্রের অবস্থা এবং অভিন্ন তাপমাত্রা সহ ঝুলন্ত অপারেশন গ্রহণ করে।

গরম করা এবং ধারণ করার সমাপ্তির পরে, ওয়ার্কপিসটি 12 সেকেন্ডের মধ্যে চুল্লি থেকে দ্রুত পুলে নিভে যাওয়া মাধ্যমটিতে পড়তে পারে এবং নিভে যাওয়ার চিকিত্সার গুণমান উচ্চ।

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা পিআইডি জিরো ক্রসিং ট্রিগার থাইরিস্টর গ্রহণ করে এবং বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ মিটারের সাথে সাংহাই গুওলং উচ্চ নির্ভুলতা গ্রহণ করে, চুল্লিটির স্বাভাবিক কার্যকারিতা নিশ্চিত করতে চুল্লিটির ভাল স্থিতিশীলতা এবং অতিরিক্ত তাপমাত্রার অ্যালার্ম রয়েছে।

T6 তাপ চিকিত্সা চুল্লির প্রতিটি যান্ত্রিক সংক্রমণ অংশ ইন্টারলকিং নিয়ন্ত্রণ এবং অপারেশন গ্রহণ করে।

2. প্রধান প্রযুক্তিগত পরামিতি

(1) রেটেড পাওয়ার: 160kW ± 10%

(2) রেটেড ভোল্টেজ: 380V 3P 50Hz

(3) রেট তাপমাত্রা: 650 ℃

(4) তাপমাত্রা নিয়ন্ত্রণ মোড: PID নিয়ন্ত্রণ

(5) হিটিং জোনের সংখ্যা: 1 জোন সংযোগ পদ্ধতি: Y

(6) চুল্লি তাপমাত্রার অভিন্নতা: ≤± 5 ℃

(7) তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: ± 1.5 ℃

(8) কার্যকরী কাজের এলাকার আকার: Φ 1500 × 2000 মিমি

(9) নিভে যাওয়ার স্থানান্তর সময়: ≤ 12 সেকেন্ড (চুল্লির দরজা নিভে যাওয়া ট্যাঙ্কে পড়া ওয়ার্কপিসের জন্য খোলা)

(10) খালি চুল্লি গরম করার সময়: ≤ 2H

(11) খালি চুল্লি ক্ষতি শক্তি: ≤ 28kw

(12) ফ্যানের শক্তি: 4kw

(13) চার্জ উত্তোলন মোটর: দুই গতির মোটর (14) চুল্লি সাইড বাইরের প্রাচীর তাপমাত্রা: ≤ 35 ℃

(15) ঝুড়ি: 1 সেট

3.কাঠামোর ভূমিকা

বৈদ্যুতিক প্রতিরোধের তাপ চিকিত্সা চুল্লি কাঠামোটি গরম করার চুল্লি, উত্তোলন প্রক্রিয়া, নিভে যাওয়ার প্রক্রিয়া, নিয়ন্ত্রণ ব্যবস্থা ইত্যাদির সমন্বয়ে গঠিত।

3.1 উত্তাপের চুল্লি

ফার্নেস বডির শেল ফ্রেমটি প্রোফাইল স্টিল দ্বারা ঝালাই করা হয় এবং ভিতরের প্রাচীরটি 1Cr18Ni9Ti তাপ-প্রতিরোধী স্টেইনলেস স্টিল প্লেট দ্বারা ঝালাই করা হয়।

দ্রুত নিভানোর তাপ চিকিত্সার চুল্লির জন্য গরম করার উপাদানটিকে 0cr25a15 অ্যালয় দিয়ে একটি স্ট্রিপে চাপানো হয়, অন্তরক চীনামাটির বাসন টিউবের উপর স্লিভ করা হয় এবং স্টেইনলেস গোলাকার স্টিলের মাধ্যমে চুল্লির দেহের ভিতরের চেম্বারে স্থির করা হয়।

গরম বায়ু সঞ্চালন ডিভাইস ফ্যান ডিভাইস এবং এয়ার গাইড প্লেট গঠিত হয়.ফ্যান ডিভাইসটি ফার্নেস বডির শীর্ষে স্থাপন করা হয়েছে এবং ফ্যানটি 1Cr18Ni9Ti তাপ-প্রতিরোধী ইস্পাত দিয়ে তৈরি করা হয়েছে সেন্ট্রিফিউগাল ফ্যান ব্লেডে। এয়ার গাইড প্লেটটি 1Cr18Ni9Ti তাপ-প্রতিরোধী ইস্পাত দিয়ে তৈরি, এবং এর ভিতরের দেয়ালে স্থির করা হয়েছে। বিভিন্ন সাপোর্টিং রডের মাধ্যমে চুল্লি।রেজিস্ট্যান্স স্ট্রিপ ভিতরে মোড়ানো হয়, এবং রেজিস্ট্যান্স স্ট্রিপ দ্বারা নির্গত তাপ গরম বাতাসের সঞ্চালন সিস্টেমের মাধ্যমে তাপীয়ভাবে সঞ্চালিত হয় যাতে চুল্লিতে তাপমাত্রা ইউনিফর্ম করা যায়। বায়ুচলাচল ডিভাইসটি T6 তাপ চিকিত্সা চুল্লির ভলিউম অনুযায়ী তৈরি করা হয় এবং জোরপূর্বক গরম বাতাস। প্রচলন অভিন্ন চুল্লি তাপমাত্রা প্রয়োজনীয়তা মেটাতে.

বেস ফ্রেম চুল্লি অংশ লোড করার জন্য ব্যবহৃত হয় এবং বিভাগ ইস্পাত দিয়ে ঝালাই করা হয়।

চুল্লির দরজার শেলটি ইস্পাত দিয়ে ঢালাই করা হয় এবং আস্তরণটি সমস্ত ফাইবার কাঠামোর।

চুল্লির দরজা এবং ফার্নেস বডির মধ্যে সিলিং ওয়ার্ম গিয়ার রিডিউসারকে কাজ করার জন্য গ্রহণ করে এবং এটি জায়গায় থাকার পরে স্বয়ংক্রিয় জড়তা সিলিং করা হয়।

বৈদ্যুতিক প্রতিরোধের চুল্লিটি একটি চার্জিং ট্রলি দিয়ে সজ্জিত।

3.2 উত্তোলন প্রক্রিয়া

লিফটিং মেকানিজম উইঞ্চ, লোডিং ফ্রেম, লিফটিং চেইন, রোলিং হুইল ইত্যাদি নিয়ে গঠিত।

3.3 নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা তাপমাত্রা নিয়ন্ত্রণ করতে পিআইডি জিরো ক্রসিং ট্রিগার থাইরিস্টর এবং সাংহাই গুওলং বুদ্ধিমান মিটার গ্রহণ করে।ওয়ার্কপিসের তাপমাত্রা যাতে বেশি না যায় তা নিশ্চিত করার জন্য এটিতে অতিরিক্ত তাপমাত্রার অ্যালার্ম ফাংশন রয়েছে।

বৈদ্যুতিক হিট ট্রিট ফার্নেসের যান্ত্রিক সংক্রমণ অংশগুলি ইন্টারলকিং নিয়ন্ত্রণ গ্রহণ করে।
