400A পালস পাওয়ার ভ্যাকুয়াম হিট ট্রিট ওভেন প্লাজমা আয়ন নাইট্রাইডিং ফার্নেস 400A

ওয়ান্ডারি ভ্যাকুয়াম পালস প্লাজমা আয়ন গ্যাস নাইট্রাইডিং ফার্নেস পালস পাওয়ার সাপ্লাই

1. আবেদন
শিল্প গ্যাস নাইট্রাইডিং ফার্নেসটি মূলত আয়ন নাইট্রাইডিং, আয়ন নাইট্রোকারবুরাইজিং (নরম নাইট্রাইডিং) যান্ত্রিক অংশগুলির প্লাজমা রাসায়নিক তাপ চিকিত্সা প্রক্রিয়ার জন্য যান্ত্রিক অংশগুলির পৃষ্ঠকে সংশোধন করতে এবং প্রয়োজনীয় যান্ত্রিক এবং শারীরিক এবং রাসায়নিক বৈশিষ্ট্যগুলি প্রাপ্ত করার জন্য ব্যবহৃত হয়।

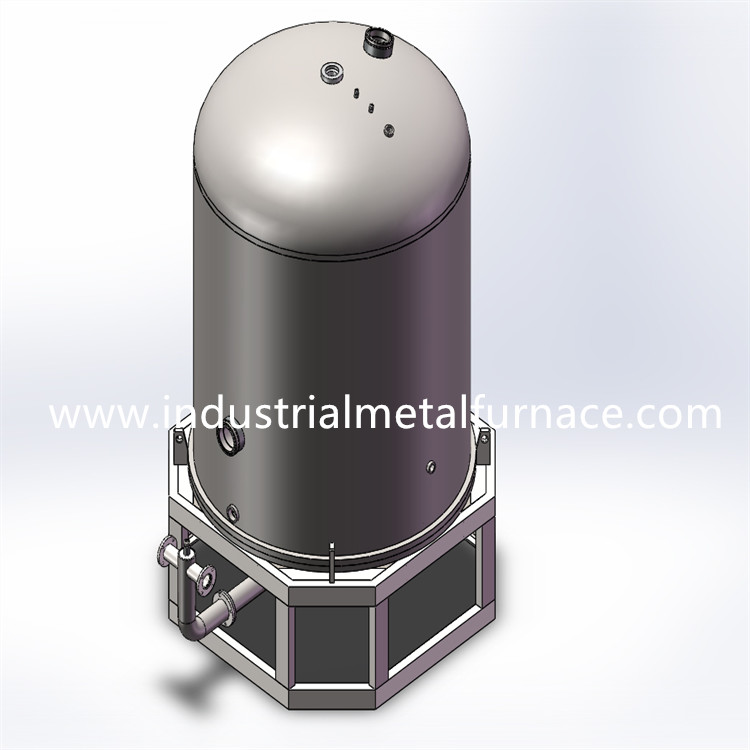

শিল্প তাপ চিকিত্সা চুল্লির সম্পূর্ণ সেটটি আয়ন পালস পাওয়ার সাপ্লাই, ভ্যাকুয়াম ফার্নেস বডি, ভ্যাকুয়াম অধিগ্রহণ সিস্টেম, তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা, গ্যাস সরবরাহ ব্যবস্থা ইত্যাদির সমন্বয়ে গঠিত।

2.প্রযুক্তিগত পরামিতি


ডিউটি ​​চক্র (পালস পাওয়ার সাপ্লাই): 0.10-0.85 নিয়মিত
পালস ফ্রিকোয়েন্সি (পালস পাওয়ার সাপ্লাই): 1000hz
কন্ট্রোল মোড (পালস পাওয়ার সাপ্লাই): ধ্রুবক ফ্রিকোয়েন্সি এবং প্রস্থ সমন্বয়
আউটপুট তরঙ্গরূপ (পালস পাওয়ার সাপ্লাই): আয়তক্ষেত্রাকার বর্গাকার তরঙ্গ

3. পালস আয়ন পাওয়ার সাপ্লাই
3.1 পালস আয়ন পাওয়ার সাপ্লাই

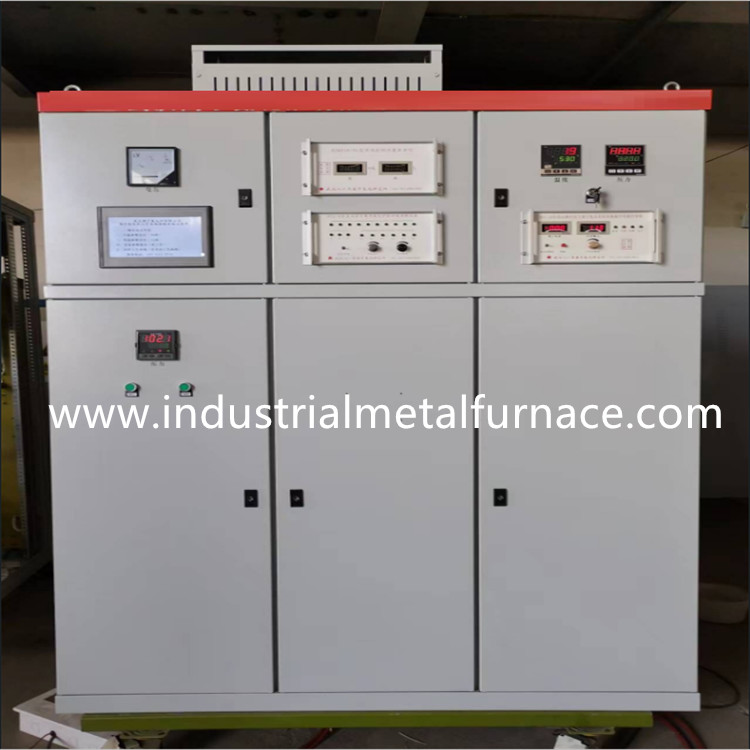

পালস আয়ন পাওয়ার সাপ্লাই হল আইজিবিটি উপাদান এবং কন্ট্রোল সার্কিটের সমন্বয়ে গঠিত একটি চপার, যা ডিসি আয়ন পাওয়ার সাপ্লাইয়ের ভিত্তিতে যুক্ত করা হয়।কাটার মাধ্যমে, সামঞ্জস্যযোগ্য ডিউটি ​​চক্রের সাথে পালস কারেন্ট পাওয়া যেতে পারে।ডিসি পাওয়ার সাপ্লাইয়ের সাথে তুলনা করে, পালস পাওয়ার সাপ্লাইয়ের দ্রুত আর্ক নির্বাপক এবং শক্তি সঞ্চয়ের সুবিধা রয়েছে (প্রায় 20% শক্তি সঞ্চয়)।এটি ডিসি পাওয়ার সাপ্লাইয়ের একটি আপডেট করা পণ্য।এই পাওয়ার সাপ্লাই আয়ন নাইট্রাইডিং, আয়ন কার্বারাইজিং, আয়ন মেটালাইজিং এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
গ্যাস নাইট্রাইডিং ফার্নেসের জন্য পালস আয়ন পাওয়ার সাপ্লাই অ্যানোড এবং ক্যাথোড শর্ট সার্কিট, ওভারকারেন্ট এবং ওভারভোল্টেজ, ফেজ ব্যর্থতা এবং ভুল অপারেশনের বিরুদ্ধে সুরক্ষা দিয়ে সজ্জিত, যা বাহ্যিক কারণগুলির বিরুদ্ধে পাওয়ার সাপ্লাইয়ের স্ব-সুরক্ষা কার্যকে উন্নত করে।
আমাদের কোম্পানি দ্বারা উত্পাদিত পালস আয়ন পাওয়ার সাপ্লাই যন্ত্র নিয়ন্ত্রণ প্রকার এবং কম্পিউটার নিয়ন্ত্রণ প্রকারে বিভক্ত।
3.2 যন্ত্র নিয়ন্ত্রিত পালস আয়ন পাওয়ার সাপ্লাই
ব্যবহারকারীরা প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে তাপমাত্রা নিয়ামকটিতে মাল্টি-স্টেজ তাপমাত্রা বৃদ্ধি বক্ররেখা এবং ধরে রাখার পর্যায় সেট করতে পারেন এবং চাপ নিয়ামকটিতে মাল্টি-স্টেজ চাপ বৃদ্ধি বক্ররেখা এবং চাপ রক্ষণাবেক্ষণ প্ল্যাটফর্ম সেট করতে পারেন।অস্পষ্ট অভিযোজিত পিআইডি নিয়ন্ত্রণ এবং নিয়ন্ত্রণের মাধ্যমে, এটি নিশ্চিত করতে পারে যে সেট প্রক্রিয়া অনুসারে ভ্যাকুয়াম নাইট্রাইডিং চুল্লিতে তাপমাত্রা এবং চাপ সম্পূর্ণরূপে বাহিত হয় এবং পুরো প্রক্রিয়াটির স্বয়ংক্রিয় নিয়ন্ত্রণ সম্পূর্ণ করে।এইভাবে, জনশক্তি সংরক্ষণ করা হয়, প্রক্রিয়া মানের উপর ম্যানুয়াল অপারেশনের প্রভাব এড়ানো হয়, এবং প্রক্রিয়া মানের স্থিতিশীলতা এবং প্রজননযোগ্যতা ব্যাপকভাবে উন্নত হয়।
নিম্নলিখিত চিত্রটি একটি প্রক্রিয়ার তাপমাত্রা বক্ররেখা এবং চাপ বক্ররেখা দেখায়, যা তাপমাত্রা নিয়ামক এবং চাপ নিয়ামক সেট করা যেতে পারে।
3.3 কম্পিউটার নিয়ন্ত্রিত স্পন্দিত আয়ন পাওয়ার সাপ্লাই
কম্পিউটার নিয়ন্ত্রিত স্পন্দিত আয়ন পাওয়ার সাপ্লাই প্লাজমা আয়ন নাইট্রাইডিং ফার্নেসের জন্য ব্যাপকভাবে ব্যবহৃত হয়েছে।
এর হোস্ট মিতসুবিশি প্রোগ্রামেবল কন্ট্রোলার এবং সাধারণ বাণিজ্যিক কম্পিউটার (বা শিল্প কম্পিউটার), এবং MCGS চীনা শিল্প নিয়ন্ত্রণ কনফিগারেশন সফ্টওয়্যার গ্রহণ করে।এটিতে তাপমাত্রা বৃদ্ধি এবং নিরোধক পিআইডি নিয়ন্ত্রণের 10টি বিভাগ রয়েছে, যার যন্ত্র তাপমাত্রা নিয়ন্ত্রণের সঠিকতা ± 1 ℃, চাপ বৃদ্ধি এবং চাপ ধারণ নিয়ন্ত্রণের 10টি বিভাগ এবং ± 1pA এর চাপ নিয়ন্ত্রণের সঠিকতা রয়েছে।
আনন্দদায়ক ইন্টারফেস আপনাকে একটি আরামদায়ক পরিবেশে কাজ করতে সক্ষম করে।পরিষ্কার উইন্ডো ইন্টারফেস এবং প্রম্পট অপারেশনটিকে সহজ এবং সহজ করে তোলে।সুবিধাজনক এবং নমনীয় প্রোগ্রামিং আপনাকে প্রক্রিয়াকরণের সময় আপনার প্রয়োজন অনুযায়ী সময়মতো প্রক্রিয়া প্যারামিটার সেটিংস সামঞ্জস্য করতে দেয়।ঐতিহাসিক প্রক্রিয়া পরামিতি ভবিষ্যতে পরিদর্শন এবং কল জন্য সংরক্ষণ করা যেতে পারে.
পুরো প্রক্রিয়াটির প্রকৃত তাপমাত্রা এবং গ্যাস নাইট্রাইডিং ফার্নেস প্রেসার ডেটা কম্পিউটারে সংরক্ষণ করা হয়।গ্রাফিক্স সফ্টওয়্যার দ্বারা প্রক্রিয়াকরণের পরে, তারা রঙিন গ্রাফিক্স বক্ররেখার আকারে কম্পিউটারের পর্দায় প্রদর্শিত হয় এবং মুদ্রিত এবং সংরক্ষণ করা যেতে পারে, যা প্রক্রিয়াটিকে বিশ্লেষণ এবং উন্নত করতে অনেক সাহায্য করে।
নিচে আমাদের কোম্পানির একটি ডিভাইসের ঐতিহাসিক বক্ররেখার উইন্ডো ইন্টারফেস
এই স্ক্রীনটি লক্ষ্য বক্ররেখা এবং প্রকৃত বক্ররেখা সহ ঐতিহাসিক রেকর্ডের বক্ররেখা অনুসন্ধান করতে পারে।
দ্রষ্টব্য: এই স্ক্রিনের লাল কঠিন রেখাটি রেকর্ডকৃত প্রকৃত তাপমাত্রা বক্ররেখা এবং নীল কঠিন রেখাটি রেকর্ডকৃত প্রকৃত চাপ বক্ররেখা।
কম্পিউটার-নিয়ন্ত্রিত পালস আয়ন নাইট্রাইডিং সরঞ্জামগুলি গ্যাস নাইট্রাইডিং প্রক্রিয়ার গুণমানকে ব্যাপকভাবে উন্নত করে এবং ব্যবহারকারীদের জন্য দুর্দান্ত সুবিধা নিয়ে আসে।
