ওয়ান্ডারি ভ্যাকুয়াম হিট ট্রিটমেন্ট গ্যাস নাইট্রাইডিং ফার্নেস প্লাজমা আয়ন নাইট্রাইডিং ফার্নেস
1. সাধারণ ভূমিকা

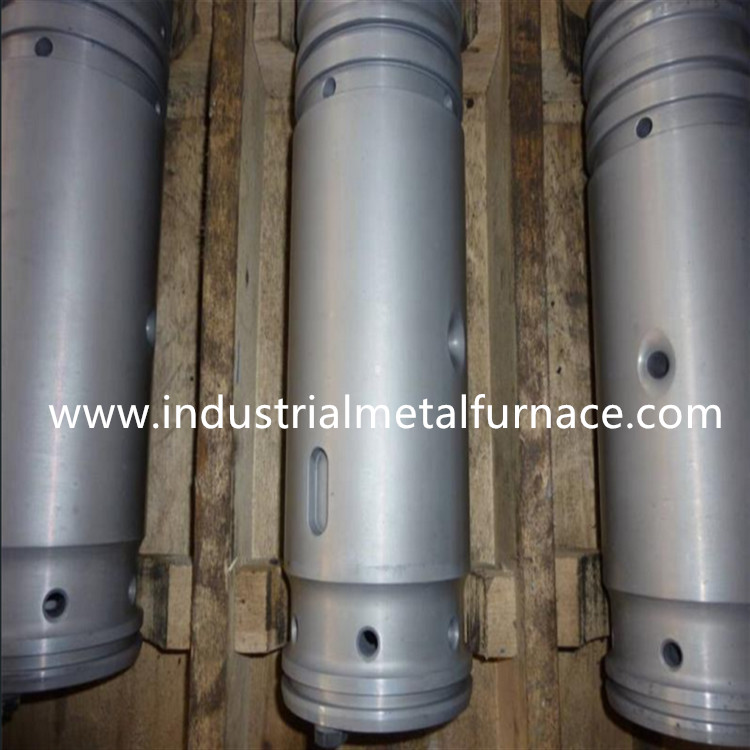

প্লাজমা আয়ন নাইট্রাইডিং ফার্নেসটি মূলত আয়ন নাইট্রাইডিং, আয়ন নাইট্রোকারবুরাইজিং (নরম নাইট্রাইডিং) যান্ত্রিক অংশগুলির প্লাজমা রাসায়নিক তাপ চিকিত্সার জন্য যান্ত্রিক অংশগুলির পৃষ্ঠকে সংশোধন করতে এবং প্রয়োজনীয় যান্ত্রিক এবং ভৌত রাসায়নিক বৈশিষ্ট্যগুলি প্রাপ্ত করার জন্য ব্যবহৃত হয়।সরঞ্জামের সম্পূর্ণ সেটটি আয়ন পাওয়ার সাপ্লাই, স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা, ভ্যাকুয়াম ফার্নেস বডি, ভ্যাকুয়াম অধিগ্রহণ সিস্টেম, তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা এবং গ্যাস সরবরাহ ব্যবস্থার সমন্বয়ে গঠিত।
2. WDLC-150AZ পালস আয়ন নাইট্রাইডিং সরঞ্জামের প্রধান প্রযুক্তিগত পরামিতি
|
2.1 আউটপুট ভোল্টেজ: 0-900v ক্রমাগত সামঞ্জস্যযোগ্য;
2.2 সর্বাধিক গড় আউটপুট বর্তমান: 150A;
2.3 পালস পিক কারেন্ট: 300A
2.4 পালস ফ্রিকোয়েন্সি: 1000Hz
2.5 কাজের আকার: φ1600 × 1200 মিমি;
2.6 অপারেটিং তাপমাত্রা: ≤ 650 ℃;
2.7 রেটেড লোড: 3000 কেজি;
2.8 সীমা ভ্যাকুয়াম: ≤ 6.67pa;
2.9 চাপ বৃদ্ধির হার: ≤ 0.13pa/min;
2.10 ভ্যাকুয়াম পাম্প করার সময় 20Pa: ≤ 30min;
2.11 চাপ নির্বাপণ সময়: ≤ 15 μs
2.12 তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: ± 1 ℃
2.13 চাপ নিয়ন্ত্রণ নির্ভুলতা: ± 1 Pa;
2.14 স্বয়ংক্রিয় প্রক্রিয়া নিয়ন্ত্রণ।
|
3. সরঞ্জাম বৈশিষ্ট্য
আমাদের কোম্পানি আয়ন নাইট্রাইডিং সরঞ্জাম এবং প্রযুক্তিতে প্রচুর অভিজ্ঞতা সঞ্চয় করেছে, সরঞ্জামগুলির নির্ভরযোগ্যতা, স্থিতিশীলতা এবং উদ্ভাবনের উপর দৃষ্টি নিবদ্ধ করে।সরঞ্জাম প্রধানত নিম্নলিখিত প্রযুক্তিগত বৈশিষ্ট্য আছে:
3.1 ভ্যাকুয়াম গ্যাস নাইট্রাইডিং ফার্নেস বডিটি ঢালাই প্রক্রিয়ার সাথে কঠোরভাবে তৈরি করা হবে যাতে সমস্ত সিলিং পৃষ্ঠগুলি বিকৃত না হয় এবং দীর্ঘ সময়ের জন্য ভ্যাকুয়াম সিল করার প্রয়োজনীয়তা নিশ্চিত করা যায়।
3.2 অ্যানোড এবং ক্যাথোডের মধ্যে শর্ট সার্কিট থাকলেও চুল্লিতে থাকা সরঞ্জাম এবং ওয়ার্কপিসগুলিকে স্বয়ংক্রিয়ভাবে সুরক্ষিত করার জন্য সুরক্ষা কাট-অফ সার্কিটটি বিশেষভাবে ডিজাইন করা হয়েছে।
3.3 রেকটিফায়ার সার্কিটের থাইরিস্টর, ডায়োড এবং পাওয়ার সাপ্লাইয়ের পালস জেনারেশন সার্কিটের IGBT উপাদান সবই আমদানি করা মডিউল গ্রহণ করে, সহজ সার্কিট এবং নির্ভরযোগ্য মানের সাথে।
3.4 অপারেশন বোতামগুলি একে অপরের থেকে সুরক্ষিত, যাতে অপারেটর ভুল করলেও সরঞ্জামগুলি ক্ষতিগ্রস্ত হবে না।
3.5 অ্যাকশন কন্ট্রোল দৃঢ় সার্কিট গ্রহণ করে, যার সহজ সার্কিট রয়েছে এবং নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত করে।

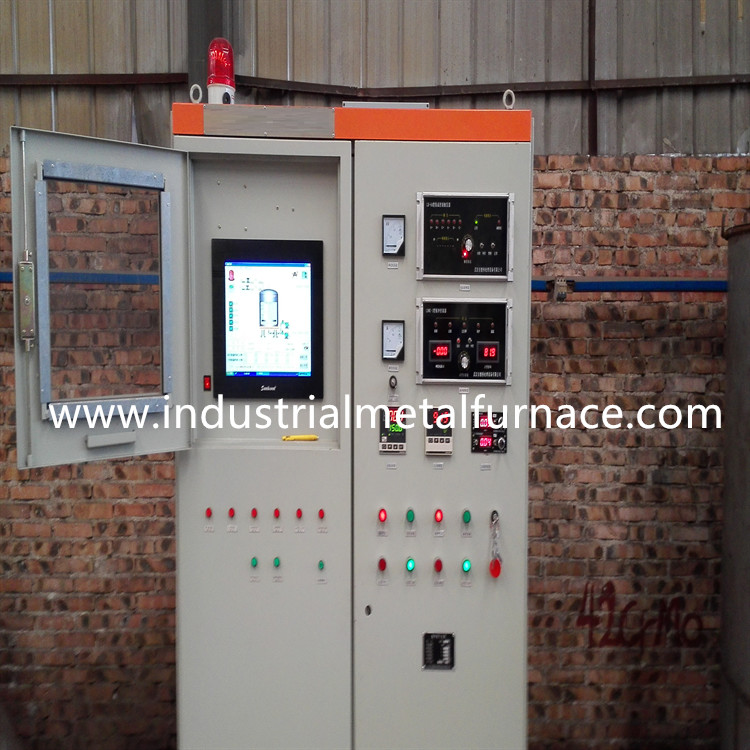

3.6 সমস্ত ক্রিয়াকলাপ এবং নিয়ন্ত্রণগুলি কম্পিউটার থেকে ইনপুট করা হয় এবং প্রক্রিয়াটির স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করার জন্য PLC দ্বারা সম্পন্ন হয়।স্বয়ংক্রিয় নিয়ন্ত্রণ মিতসুবিশি প্রোগ্রামেবল নিয়ামক এবং HMI দ্বারা উপলব্ধি করা হয়, এবং পুরো প্রক্রিয়া তাপমাত্রা এবং চাপ PLC দ্বারা নিয়ন্ত্রিত হয়।সিস্টেমের প্রযুক্তিগত সূচকগুলি নিম্নরূপ:
3.6.1।তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা ±1℃.
3.6.2।চাপ নিয়ন্ত্রণ নির্ভুলতা ±1Pa.
3.6.3।নাইট্রাইডিং হিট ট্রিটমেন্ট ফার্নেস প্রক্রিয়া প্যারামিটার সেট করতে এবং রিয়েল টাইমে নাইট্রাইডিং প্রক্রিয়া নিরীক্ষণ করতে HMI ব্যবহার করে।
4. সরঞ্জাম কনফিগারেশন
| আইটেম |
স্পেসিফিকেশন |
পরিমাণ (সেট) |
| পালস আয়ন পাওয়ার সাপ্লাই |
WDLC-150AZ |
1 |

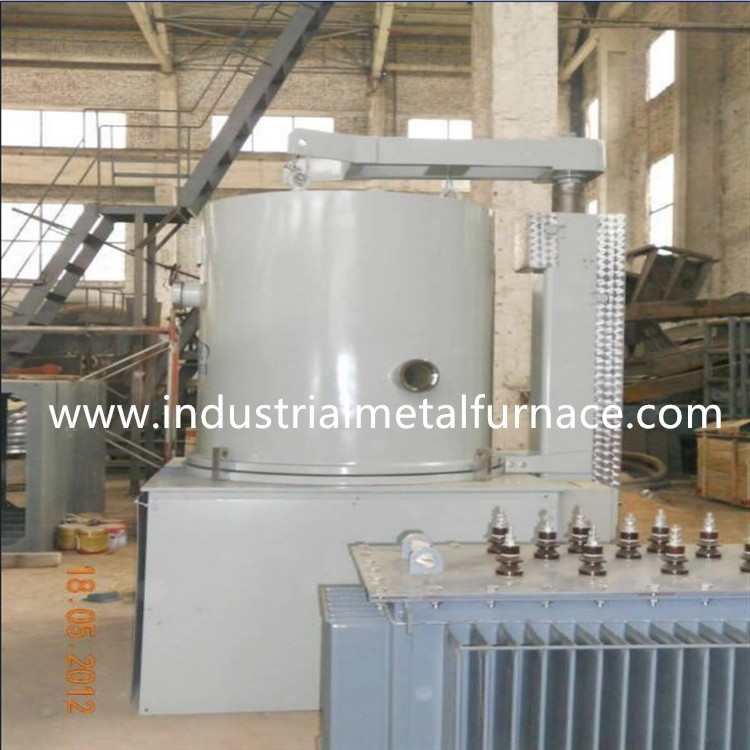

| ভ্যাকুয়াম আয়ন নাইট্রাইডিং ফার্নেস বডি |
কার্যকরী আকার: φ1600×1200mm (H) |
1 |
| ভ্যাকুয়াম পাম্প |
2X-30 |
2 |
| বৈদ্যুতিক ভ্যাকুয়াম প্রজাপতি ভালভ |
GID-65 (Ningbo) |
2 |
| ভ্যাকুয়াম সোলেনয়েড ভালভ |
DDC-JQ65 (Ningbo) |
2 |
| ভর প্রবাহ নিয়ামক |
D07 (বেইজিং) |
2 |
| ফিল্ম পরম চাপ ভ্যাকুয়াম গেজ |
জেডজে-১সি চেংডু |
1 |
| চাপ নিয়ন্ত্রণকারী |
শিমাডেন, জাপান |
1 |
| তাপমাত্রা নিয়ন্ত্রক |
শিমাডেন, জাপান |
1 |
| সংশোধনকারী ট্রান্সফরমার |
180KVA তেল নিমজ্জিত (উহান) |
1 |
| PLC (প্রোগ্রামেবল কন্ট্রোলার) |
এফএক্স সিরিজ, মিতসুবিশি |
1 |
| শিল্প নিয়ন্ত্রণ কম্পিউটার |
15"রঙের টাচ স্ক্রিন |
1 |
