900v 1000HzGas নাইট্রাইডিং ফার্নেস প্লাজমা আয়ন নাইট্রাইডিং প্রক্রিয়া 380V

ওয়ান্ডারি ভ্যাকুয়াম গ্যাস নাইটারডিং হিট ট্রিটমেন্ট ফার্নেস, প্লাজমা আয়ন নাইট্রাইডিং ফার্নেস

1. সাধারণ ভূমিকা

প্লাজমা আয়ন নাইট্রাইডিং ফার্নেসটি মূলত আয়ন নাইট্রাইডিং, আয়ন নাইট্রোকারবুরাইজিং (নরম নাইট্রাইডিং) যান্ত্রিক অংশগুলির প্লাজমা রাসায়নিক তাপ চিকিত্সার জন্য যান্ত্রিক অংশগুলির পৃষ্ঠকে সংশোধন করতে এবং প্রয়োজনীয় যান্ত্রিক এবং ভৌত রাসায়নিক বৈশিষ্ট্যগুলি প্রাপ্ত করার জন্য ব্যবহৃত হয়।

মৌলিক পরামিতি:

2.সরঞ্জাম কনফিগারেশন

3.সরঞ্জামের স্ট্যান্ডার্ড কনফিগারেশন

শিল্প গ্যাস নাইট্রাইডিং ফার্নেসের সম্পূর্ণ সেটটি আয়ন পাওয়ার সাপ্লাই, স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা, ভ্যাকুয়াম ফার্নেস বডি, ভ্যাকুয়াম অধিগ্রহণ ব্যবস্থা, তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা এবং গ্যাস সরবরাহ ব্যবস্থার সমন্বয়ে গঠিত।

3.1 ভ্যাকুয়াম ফার্নেস বডি

3.1.1 ভ্যাকুয়াম ফার্নেস বডি

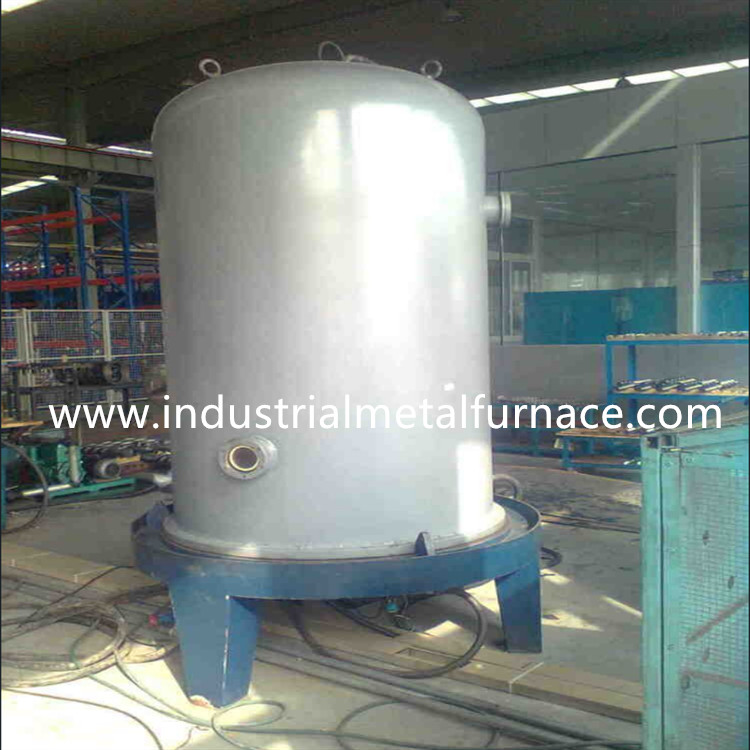

ভ্যাকুয়াম গ্যাস নাইট্রাইডিং ফার্নেস বডি বেল টাইপ স্ট্রাকচার গ্রহণ করে এবং ফার্নেস বডি বেল কভার এবং ফার্নেস বেস দিয়ে গঠিত।ফার্নেস বডির উত্পাদন ঢালাই প্রক্রিয়ার সাথে কঠোরভাবে করা উচিত যাতে সমস্ত সিলিং পৃষ্ঠগুলি বিকৃত না হয় এবং দীর্ঘ সময়ের জন্য ভ্যাকুয়াম সিলিং প্রয়োজনীয়তা নিশ্চিত করে।

3.1.2 ক্যাথোড

এটি নাইট্রাইডিং হিট ট্রিটমেন্ট ফার্নেস বডির সবচেয়ে গুরুত্বপূর্ণ অংশ, যেখান থেকে গ্যাস নাইট্রাইডিং ফার্নেস পাওয়ার সাপ্লাই ওয়ার্কপিস নাইট্রাইড করার জন্য ম্যাটেরিয়াল ট্রে (ক্যাথোড ট্রে) সরবরাহ করে।উচ্চ ভোল্টেজের অধীনে ভ্যাকুয়াম স্রাবের বিশেষত্বের পরিপ্রেক্ষিতে, ক্যাথোড গঠন সরাসরি নাইট্রাইডিং অপারেশন করা যায় কিনা তার সাথে সম্পর্কিত।আমাদের দ্বারা গৃহীত অনুদৈর্ঘ্য ক্লিয়ারেন্স সুরক্ষার সহজ সমাবেশ এবং নির্ভরযোগ্য অপারেশনের সুবিধা রয়েছে।

2.1.3 তাপমাত্রা পরিমাপ

থার্মোকল ভ্যাকুয়াম তাপ চিকিত্সা চুল্লি শরীরের তাপমাত্রা পরিমাপের জন্য ব্যবহৃত হয়।ওয়ার্কপিসগুলির তাপমাত্রা পরিমাপের নির্ভুলতা নিশ্চিত করার জন্য, সিমুলেটেড তাপমাত্রা পরিমাপের পদ্ধতি গ্রহণ করা হয়, যা ভর নাইট্রাইডিং পণ্যগুলিতে ভাল প্রভাব ফেলে।

3.1.4 ভ্যাকুয়াম পরিমাপ

ভ্যাকুয়াম পরিমাপ ক্যাপাসিটিভ ফিল্ম ভ্যাকুয়াম গেজ গ্রহণ করে, যা সঠিক এবং গ্যাসের গঠন দ্বারা প্রভাবিত হয় না।

3.1.5 ভ্যাকুয়াম পাম্প

2X-30 রোটারি ভ্যান ভ্যাকুয়াম পাম্পের 2 সেট ব্যবহার করা হয়।

3.1.6 নাইট্রাইডিং গ্যাস

তরল অ্যামোনিয়া সাধারণত নাইট্রাইডিং ওয়ার্কিং গ্যাস হিসাবে ব্যবহৃত হয় এবং ব্যবহারকারীকে তরল অ্যামোনিয়া প্রস্তুত করতে হবে।অ্যামোনিয়া চাপ হ্রাস ভালভ আমাদের কোম্পানি দ্বারা প্রদান করা হয়.নরম নাইট্রাইডিংয়ের সময়, ব্যবহারকারীকে কার্বন ডাই অক্সাইড এবং চাপ হ্রাসকারী ভালভও প্রস্তুত করতে হবে।কার্যক্ষম গ্যাস সাধারণত 0.1-0.15Mpa-তে চাপযুক্ত হয়।

3.2 পাওয়ার সাপ্লাই

আয়ন প্লাজমা নাইট্রাইডিং ফার্নেসের পাওয়ার সাপ্লাইয়ের মধ্যে রয়েছে রেকটিফায়ার ট্রান্সফরমার, থাইরিস্টর রেকটিফায়ার সার্কিট, পালস জেনারেশন সার্কিট এবং কন্ট্রোল সার্কিট।

রেকটিফায়ার সার্কিটের থাইরিস্টর (SCR) মডিউলটি জাপানি সানরেক্স ব্র্যান্ডের।

সুরক্ষা সার্কিটের দ্রুত পুনরুদ্ধার ডায়োড (ভিডি) মডিউলটি জার্মান IXYS ব্র্যান্ডের।

পালস জেনারেশন সার্কিটের আইজিবিটি মডিউলটি মিতসুবিশি ব্র্যান্ড থেকে নির্বাচিত হয়েছে।

বিশেষ রেকটিফায়ার ট্রান্সফরমার, বিশেষ স্মুথিং রিঅ্যাক্টর এবং ইন্ডাক্টর মানসম্পন্ন দেশীয় ব্র্যান্ডের।

পাওয়ার সাপ্লাই অ্যাকশন কন্ট্রোলের জন্য শক্ত সার্কিট গ্রহণ করে, সার্কিটটি সহজ, এবং নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত হয়।অপারেশন বোতামগুলি পারস্পরিক সুরক্ষার সাথে সরবরাহ করা হয়, যাতে অপারেটর ভুলভাবে কাজ করলেও সরঞ্জামগুলি ক্ষতিগ্রস্থ না হয়।অ্যানোড এবং ক্যাথোডের মধ্যে শর্ট সার্কিট থাকলেও চুল্লিতে থাকা সরঞ্জাম এবং অংশগুলিকে স্বয়ংক্রিয়ভাবে সুরক্ষিত করার জন্য সুরক্ষা সার্কিটটি বিশেষভাবে ডিজাইন করা হয়েছে।অপারেশন চলাকালীন, চুল্লিতে আর্ক স্ট্রাইকিং কন্ডিশন অনুযায়ী গিয়ার স্যুইচিং করার প্রয়োজন হয় না, যাতে মানুষের বিচারের ত্রুটির কারণে সৃষ্ট ত্রুটি এড়াতে পারে এবং বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভায় গরমকে ব্যাপকভাবে হ্রাস করতে পারে।

পাওয়ার সাপ্লাই ভুল ফেজ, ফেজ ঘাটতি, অতিরিক্ত তাপমাত্রা এবং অতিরিক্ত চাপের জন্য অ্যালার্ম এবং সুরক্ষা দিয়ে সজ্জিত।

3.2.1 সিলিকন নিয়ন্ত্রিত সংশোধনকারী সার্কিট

সার্কিট সরঞ্জামের জন্য ডিসি উচ্চ ভোল্টেজ প্রদান করে।ডিসি আউটপুট নিশ্চিত করার জন্য, থাইরিস্টর ডাবল পালস ফেজ-শিফটিং ট্রিগার গৃহীত হয়।ফেজ-শিফটিং ট্রিগার সার্কিটে সহজ সার্কিট, ভালো ফেজ-শিফটিং লিনিয়ারিটি, প্রশস্ত ফেজ-শিফটিং রেঞ্জ, ভালো অ্যান্টি-হস্তক্ষেপ কর্মক্ষমতা এবং ছোট রিপল সহগ সুবিধা রয়েছে।

3.2.2 পালস জেনারেশন সার্কিট

সার্কিটটি ডিসি উচ্চ ভোল্টেজকে আয়তক্ষেত্রাকার ডালগুলিতে কাটায় এবং ভ্যাকুয়াম ফার্নেসে ইনপুট করে।পালস পাওয়ার সাপ্লাই সুস্পষ্ট শক্তি সঞ্চয় করে, দ্রুত চাপ নির্বাপিত করে এবং কোন ওয়ার্কপিস জ্বলে না।

3.2.3 কম্পিউটার স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা

নিয়ন্ত্রণ ব্যবস্থার দুটি মোড রয়েছে: ম্যানুয়াল এবং স্বয়ংক্রিয়।সম্পূর্ণ-স্বয়ংক্রিয় মোড পুরো প্রক্রিয়াটির স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করতে পারে।প্রক্রিয়ার পরামিতি যেমন তাপমাত্রা এবং চুল্লির চাপ কম্পিউটার দ্বারা নিয়ন্ত্রিত হয়।ইনপুট মাল্টি-স্টেজ তাপমাত্রা বৃদ্ধি (চাপ) এবং তাপ নিরোধক (চাপ) বক্ররেখা কম্পিউটারে লক্ষ্য প্রক্রিয়ার সাথে সঙ্গতিপূর্ণ, মাল্টি-স্টেজ আরসিং নিয়ন্ত্রণ সেট করুন এবং প্রক্রিয়া পরামিতিগুলি বাস্তব সময়ে সংশোধন করা যেতে পারে।আয়ন নাইট্রাইডিংয়ের বিশেষ প্রয়োজনীয়তার জন্য উপযুক্ত।

তাপমাত্রা, ভ্যাকুয়াম নাইট্রাইডিং ফার্নেস প্রেসার এবং পুরো প্রক্রিয়ার অন্যান্য প্রক্রিয়া ডেটা কম্পিউটারে সংরক্ষণ করা হয়, গ্রাফিক্স সফ্টওয়্যার দ্বারা প্রক্রিয়া করা হয়, কম্পিউটারের স্ক্রিনে রঙিন গ্রাফিক্স বক্ররেখার আকারে প্রদর্শিত হয় এবং মুদ্রণ এবং সংরক্ষণ করা যায়।কম্পিউটারের বড় স্টোরেজ হার্ডডিস্ক ব্যবহার করে ঐতিহাসিক প্রক্রিয়া বক্ররেখা দেখা যায়।সাধারণ ওয়ার্কপিস এবং চার্জিংয়ের জন্য, তাপমাত্রা, চাপ বক্ররেখা এবং অন্যান্য পরামিতিগুলি নির্দিষ্ট নামের সাথে কম্পিউটারে সংরক্ষণ করা যেতে পারে এবং একই প্রক্রিয়াটি একই বা অনুরূপ ওয়ার্কপিসের জন্য সরাসরি গ্রহণ করা যেতে পারে।

এই ইন্টারফেসে, আপনি টার্গেট বক্ররেখা এবং প্রকৃত বক্ররেখা সহ ইতিহাসে রেকর্ড করা চাপের তাপমাত্রা বক্ররেখা জিজ্ঞাসা করতে পারেন৷ এই ছবিতে লাল কঠিন রেখাটি রেকর্ড করা প্রকৃত তাপমাত্রা বক্ররেখা, এবং নীল কঠিন রেখাটি রেকর্ড করা প্রকৃত চাপ বক্ররেখা৷

4.ইনস্টলেশন শর্তাবলী

4.1 সরঞ্জামের জন্য ন্যূনতম সাইট এলাকা প্রয়োজন: 4m×6m কংক্রিট মেঝে;

4.2 পরিবেষ্টিত তাপমাত্রা: 0 ℃ - 45 ℃;

4.3 আপেক্ষিক আর্দ্রতা: <85%;

4.4 শীতল জল: জলের চাপ 0.10-0.3Mpa, প্রবাহ ≥ 3m3/h, ঘরের তাপমাত্রা।কুলিং ওয়াটার টাওয়ার ব্যবহার করা হলে, জলের প্রবাহ ≥ 6m3 হওয়া উচিত।

4.5 সরঞ্জামের সর্বোচ্চ শক্তি: 160kW (3P AC380V±15%)
