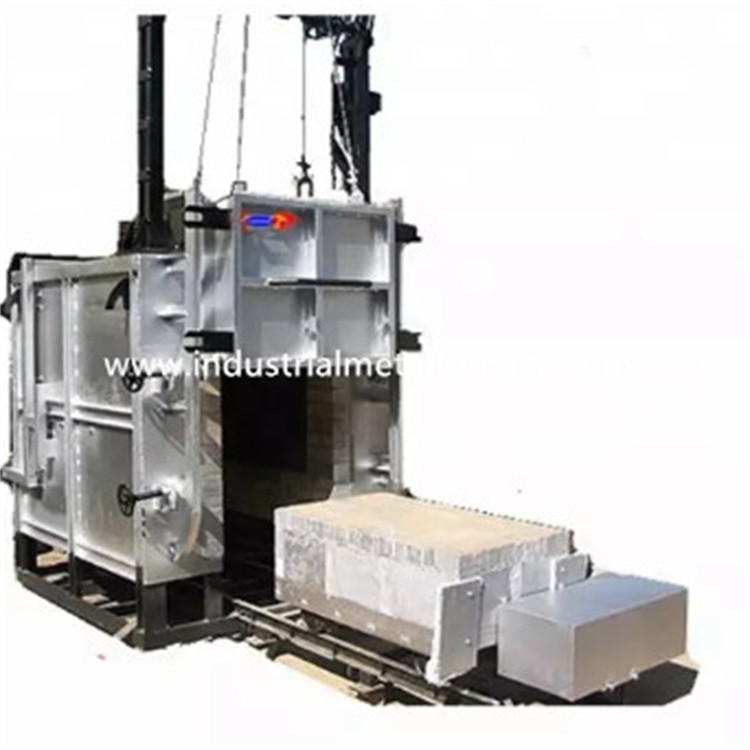

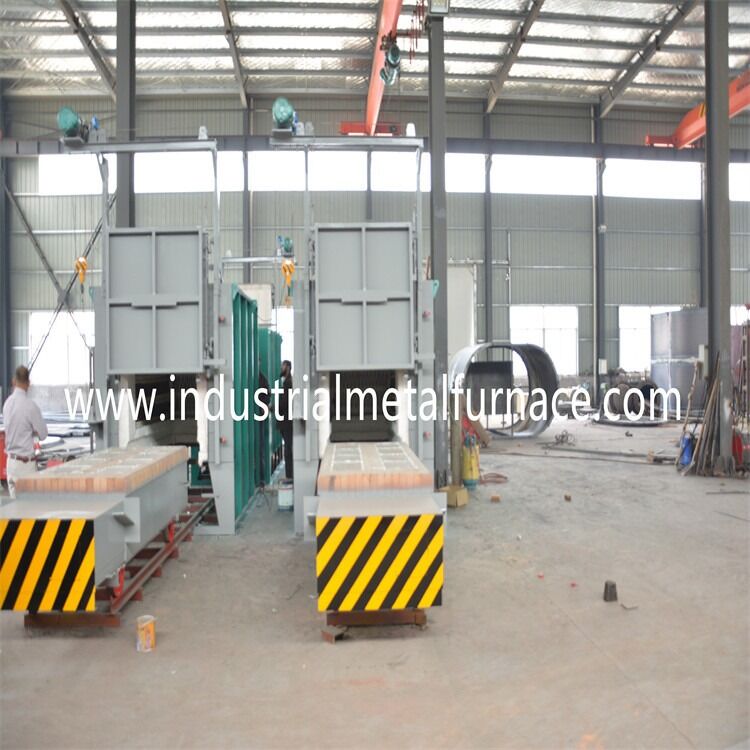

বৈদ্যুতিক ডাবল ট্রলি হিট ট্রিটমেন্ট ফার্নেস, বগি হার্থ ফার্নেস অ্যালুমিনিয়াম যন্ত্রাংশ জন্য
1. আবেদন
আরটি2-150-6 বৈদ্যুতিক বগি চুলা চুল্লি প্রধানত অ্যালুমিনিয়াম প্লেট, অ্যালুমিনিয়াম প্লেট পণ্য, ইত্যাদির নিম্ন তাপমাত্রার তাপ চিকিত্সা প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। আমাদের কাছে টেম্পারিং, অ্যানিলিং, নিভেন, ক্যাবুরাইজিং, স্বাভাবিককরণ এবং অন্যান্য প্রক্রিয়াগুলির জন্য বিস্তৃত তাপ চিকিত্সা চুল্লি রয়েছে।
2. প্রধান প্রযুক্তিগত পরামিতি
| না. |
আইটেম |
প্রযুক্তিগত পরামিতি
|
| 1 |
হারের ক্ষমতা |
140KW(1-100%) সামঞ্জস্যযোগ্য |
| 2 |
পাওয়ার সাপ্লাই |
415V, 3P, 50Hz |
| 3 |
রেট করা তাপমাত্রা |
600℃(সাধারণ কাজের তাপমাত্রা: 500 ℃) |
| 4 |
অ-লোড চুল্লি তাপমাত্রা বৃদ্ধি গতি |
≤0.6 ঘন্টা থেকে 200℃ |
| 5 |
নিয়ন্ত্রণ অঞ্চল |
2 জোন (সামনের এলাকা, মধ্য এলাকা, পিছনের এলাকা) |
| 6 |
কার্যকরী কাজের আকার
|
2700×1600×1100mm(L×W×H) |
| 7 |
ঝুড়ি আকার লোড হচ্ছে |
2540×1525×965mm(L×W×H) |
| 8 |
গরম করার উপাদান সংযোগ |
হ্যাঁ |
| 9 |
তাপমাত্রা অভিন্নতা
|
±8℃ |
| 10 |
তাপমাত্রা পরিমাপের নির্ভুলতা
|
±1℃ |
| 11 |
অ-লোড চুল্লি শক্তি খরচ |
≤18% |
| 12 |
গাড়ির নিচের চুল্লির তাপমাত্রা নিয়ন্ত্রণের পদ্ধতি |
SCR, PID নিয়ন্ত্রক;কমিউনিকেশন ইন্টারফেস সহ শিমাডেন তাপমাত্রা নিয়ন্ত্রক, 10 ইঞ্চি টাচ স্ক্রিন (এটি সেট করতে পারে, ঐতিহাসিক ডেটা, স্টোরেজ প্রক্রিয়া, ইউ ডিস্ক এক্সপোর্ট, স্ক্রিনশট এবং অন্যান্য ফাংশন রেকর্ড করতে পারে)
|
| 13 |
চুল্লি পৃষ্ঠের তাপমাত্রা বৃদ্ধি |
~35℃ |
| 14 |
গরম করার উপাদান |
0Cr25AL5 (ফালা)
|
| 15 |
বগি ফেস প্লেট |
CrMnN তাপ প্রতিরোধী ইস্পাত,
30 মিমি বেধ, 2 সেট
|
| 16 |
লোডিং পদ্ধতি |
বগিতে পণ্য লোড করা হয় এবং তারপর বগি চুল্লিতে চলে যায়
|
| 17 |
চুল্লি আস্তরণের |
স্ট্যান্ডার্ড অবাধ্য ফাইবার |
| 18 |
চুল্লি দরজা খোলার পদ্ধতি |
1টনবৈদ্যুতিক উত্তোলন আপ-ডাউন, দরজা দ্বারা সিল করা স্ব-ওজন,২ সেট
|
| 19 |
বগি চলন্ত পদ্ধতি |
3KW রিডুসার চাকাগুলিকে ভিতরে এবং বাইরে চালায়, 2 সেট৷ |
| 20 |
সঞ্চালিত পাখা |
3KW এয়ার কুলিং সেন্ট্রিফিউগাল ফ্যান, 2 সেট |
| 21 |
এয়ার গাইড প্লেট |
304 স্টেইনলেস স্টীল প্লেট, 2 মিমি পুরু |
3. লোড হচ্ছে ঝুড়ি স্পেসিফিকেশন
| ঝুড়ি লোড হচ্ছে |
| না। |
আইটেম |
উপাদান |
| 1 |
ফ্রেম |
6# স্টেইনলেস স্টীল কোণ ইস্পাত |
| 2 |
স্ট্যান্ড কলাম |
18 মিমি স্টেইনলেস স্টীল রড |
| 3 |
প্লেট |
4 মিমি স্টেইনলেস স্টীল |
লোডিং ঝুড়ি প্রতিটি গ্রাহকের প্রয়োজনের উপর ভিত্তি করে কাস্টমাইজ করা হয়।লোডিং ঝুড়িটি তাপ চিকিত্সার ট্রলিতে স্থাপন করতে হবে।
3.1 চুল্লি শেল
ফার্নেস বডি ইস্পাত কাঠামো 10-12# বিভাগীয় ইস্পাত এবং ≥3 মিমি ইস্পাত প্লেট থেকে তৈরি।
3.2 আস্তরণ
ফার্নেস আস্তরণ হল একটি সম্পূর্ণ ফাইবার কাঠামো, যা গোলাকার ইস্পাত অংশ দ্বারা স্থির উচ্চ-মানের স্ট্যান্ডার্ড অবাধ্য তন্তু দিয়ে নির্মিত।অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংকুচিত হয় (কম্প্রেশন মাধ্যাকর্ষণ: ≥230Kg/m3) এবং তারপর বৃত্তাকার স্টেইনলেস স্টীল অংশ দ্বারা চুল্লি শরীরের স্থির.
3.3 চুল্লি দরজা এবং দরজা আপ-ডাউন সিস্টেম
গাড়ির নিচের ফার্নেসের দরজাটি অল-ফাইবার আস্তরণ এবং ইস্পাত কাঠামোর আবরণ দ্বারা গঠিত।
দরজা চালানোর পদ্ধতি: চুল্লির দরজা বৈদ্যুতিকভাবে উত্তোলনের মাধ্যমে উপরের দিকে এবং নীচের দিকে তোলা হয়।
3.4 বগি
বগির মধ্যে রয়েছে বগি ফ্রেম, চাকা, অবাধ্য ইট বিছানো বডি, তাপ প্রতিরোধী বগি হার্থ প্লেট, গরম করার উপাদান এবং বগি ড্রাইভিং মেকানিজম।
বগি গঠন: এটি 14# আই-বিম স্টিল বিম এবং 10 মিমি ইস্পাত প্লেট দ্বারা ঝালাই করা হয়।
চাকা: চাকা ZG55# ইস্পাত ঢালাই থেকে তৈরি করা হয়.ট্রান্সমিশন শ্যাফ্ট 45# ইস্পাত থেকে তৈরি, এবং এটি তাপ চিকিত্সা করা হয়।
ব্রিকলেয়িং বডি: বগিটি একটি ভারী উচ্চ অ্যালুমিনা অবাধ্য ইট, হালকা অবাধ্য ইট এবং তাপ সংরক্ষণের ইট দিয়ে নির্মিত।প্রভাবিত অংশ এবং ওজন বহন এলাকা বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট দিয়ে ইট করা হয়।উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণের জন্য ফাঁকা জায়গাও অবশিষ্ট থাকে।
বগি চুলা প্লেট: 30mm পুরু CrMnN তাপ প্রতিরোধী ইস্পাত ঢালাই অংশ সর্বাধিক কাজের তাপমাত্রা≤950℃।
বগি মুভিং মেকানিজম: বগির একটি স্ব-চলন্ত পদ্ধতি রয়েছে।হ্রাসকারী গিয়ারটি বগি চাকাটিকে সরানোর জন্য চালিত করে।
চুল্লির দরজা, ফার্নেস বডি এবং বগির মধ্যে সিল করা: চুল্লির দরজা এবং ফার্নেস বডির মধ্যে সিল করা স্ব-ওজন চাপ শক্ত করার প্রক্রিয়ার মাধ্যমে।বগি এবং ফার্নেস বডির মধ্যে সিলিং করা হয় নরম বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লকের মাধ্যমে।
3.5 গরম করার উপাদান
গরম করার উপাদান: 0Cr25AL5 রেজিস্ট্যান্স ঢেউতোলা আকৃতির অ্যালয় রেজিস্ট্যান্স স্ট্রিপগুলি 2 পাশের দেয়াল, পিছনের দেয়াল, চুল্লির দরজা এবং তাপ চিকিত্সা ওভেনের বগির নীচে মাউন্ট করা হয়েছে।2টি হিটিং জোন রয়েছে।সমস্ত সীসা-আউট কন্ডাক্টর বারগুলি φ16 0Cr25AL5 উপাদান দিয়ে তৈরি।
3.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
তাপমাত্রা নিয়ন্ত্রণ: ট্রলি তাপ চিকিত্সা চুল্লিটি তাপমাত্রা নিয়ন্ত্রণ করতে জাপানি শিমাডেন বুদ্ধিমান তাপমাত্রা নিয়ামক গ্রহণ করে যার আদর্শ পিআইডি পরামিতি গণনা করতে এবং তাপমাত্রা স্থিতিশীলতা অর্জনের জন্য স্ব-টিউনিং ফাংশন রয়েছে।তাপমাত্রা নিয়ন্ত্রকের অতিরিক্ত-তাপমাত্রার অ্যালার্ম এবং তাপীয় যুগল ভাঙ্গন সুরক্ষার কাজ রয়েছে।
3.7 গরম বাতাস চলাচলের ব্যবস্থা
গরম বাতাসের সঞ্চালন প্রধানত 2টি সেন্ট্রিফিউগাল ফ্যান এবং তাপ চিকিত্সা ব্যবস্থার জন্য চুল্লিতে বায়ু গাইড প্লেট দ্বারা গঠিত।
4. কাঠামোগত ভূমিকা
তাপ চিকিত্সার জন্য RT2-150-6 বগি চুলার চুল্লি প্রধানত ফার্নেস শেল, আস্তরণ, চুল্লির দরজা, ফার্নেস ডোর লিফটিং মেকানিজম এবং ডোর কম্প্রেশন মেকানিজম, বগি, বগি ট্র্যাকশন মেকানিজম, ফার্নেস বডি এবং বগির মধ্যে সিলিং, গরম করার উপাদান এবং ফিক্সিং উপাদান নিয়ে গঠিত। ডিভাইস, এবং তাপমাত্রা নিয়ন্ত্রণ সিস্টেম।
5. সরবরাহের সুযোগ
| না. |
আইটেম |
পরিমাণ |
মন্তব্য |
| 1 |
চুল্লি শরীর |
1 সেট |
ফ্যান এবং স্টেইনলেস স্টীল এয়ার গাইড সহ |
| 2 |
বগি |
২ সেট |
|
| 3 |
বৈদ্যুতিক ড্রাইভিং সিস্টেম |
4 সেট |
বগির জন্য 2 সেট এবং দরজার জন্য 2 সেট |
| 4 |
গরম করার উপাদান |
1 সেট |
প্রতিরোধের ফালা |
| 5 |
তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা |
1 সেট |
|
| 6 |
নিয়ন্ত্রণ মন্ত্রিসভা |
1 পিসি |
|
| 7 |
তাপমাত্রা নিয়ন্ত্রক |
2 পিসি |
SR13 |
| 8 |
SCR |
6 পিসি |
|
| 9 |
ক্ষতিপূরণ সীসা তারের |
40 মিটার |
|
| 10 |
তাপ দম্পতি |
2 পিসি |
0-1000 |
| 11 |
বৈদ্যুতিক উপাদান |
1 সেট |
এসসিআর, এয়ার সুইচ, অ্যামিটার, ভোল্টমিটার, হিট রিলে এবং সুইচ |
