1.6 মিমি থেকে 5.0 মিমি হট ডিপ গ্যালভানাইজিং প্রসেস লাইন হাই কার্বন ওয়্যার 28 হেড

1.6 মিমি থেকে 5.0 মিমি লো কার্বন হাই কার্বন ওয়্যার হট ডিপ গ্যালভানাইজিং প্রসেস লাইন

1.আবেদন

এই হট ডিপ গ্যালভানাইজিং প্রক্রিয়া উত্পাদন লাইনটি কম কার্বন ইস্পাত তারের ক্রমাগত অ্যানিলিং এবং গরম গ্যালভানাইজিংয়ের জন্য উপযুক্ত।গ্রাহকের পরবর্তী পর্যায়ে উচ্চ কার্বন হট-ডিপ গ্যালভানাইজড ইস্পাত তার তৈরি করার পরিকল্পনা রয়েছে তা বিবেচনা করে, এটি এর সাথে সামঞ্জস্যপূর্ণ হতে পারেসীসা স্নান প্রক্রিয়া (উচ্চ কার্বন তারের পেটেন্টিং চিকিত্সা), এবং একটি নতুন উত্পাদন লাইন নির্মাণ করার প্রয়োজন নেই.

2. প্রধান প্রক্রিয়া প্রযুক্তিগত পরামিতি

2.1 উৎপাদন প্রক্রিয়া প্রবাহ

ক)কম কার্বন তারহার্ড টাইপ (850N/mm2): uncoiling---degreasing---গরম জল ধোয়া---পরিষ্কার জল ধোয়া---আচার --- জল ধুয়ে ---প্রবাহিত--- শুকানো --- গরম গ্যালভানাইজিং --- কুলিং মোছা --- তারের গ্রহণ.

খ)কম কার্বন তারনরম প্রকার (400N/mm2): uncoiling---পিলিং---জল rinsing---গরম জল ধোয়া---প্রবাহিত--- শুকানো ---অনলাইন annealing---গরম গ্যালভানাইজিং --- উইপিং কুলিং --- ওয়্যার আপ নেওয়া.

গ)উচ্চ কার্বন ইস্পাত তারপেটেন্ট চিকিত্সা: uncoiling--- গরম করার(এনিলিং চুল্লিতে)--- সীসা স্নান আইসোথার্মাল quenching --- জল শীতল --- পিলিং --- জল ধোয়া ---প্রবাহিত--- শুকানো --- গরম গ্যালভানাইজিং --- কুলিং মোছা --- তারের গ্রহণ.

2.2 তারের স্পেসিফিকেশন: ￠1.60---5.00mm

2.3 হেড নম্বর এবং আউটপুট

গ্রাহকের প্রয়োজনীয়তা অনুযায়ী, বার্ষিক আউটপুট হল 8000 টন, এবং প্রতি ঘন্টায় আউটপুট হল প্রায় 1500 কেজি £2.40mm এর উপর ভিত্তি করে।রৈখিক গতি হল 20m/মিনিট, এবং গ্রাহকের এই হট ডিপ গ্যালভানাইজিং সরঞ্জামের জন্য 28টি মাথার প্রয়োজন৷

2.4 জ্বালানী: বৈদ্যুতিক এবং গ্যাস মিলিত;

2.5 দস্তা স্তর ওজন: 80--350 গ্রাম/মি²;

3. সরবরাহের সুযোগ

4. প্রতিটি ইউনিটের বিবরণ

4.1 আনকোয়েলিং স্ট্যান্ড

ঘূর্ণমান uncoiling স্ট্যান্ড:28 পিসি;

4.2 অনলাইন ওয়্যার অ্যানিলিং ফার্নেস

4.3 সীসা স্নান পেটেন্টিং আইসোথার্মাল তাপ চিকিত্সা

লিড বাথ ট্যাঙ্কের আকার (L,W,H): 10000*1400*500mm

জ্বালানী: প্রাকৃতিক গ্যাস;

তাপমাত্রা নিয়ন্ত্রণ পরিসীমা: 450-500℃;

কুলিং পদ্ধতি: জল শীতল এবং বায়ু শীতল।

4.4 আচার এবং জল পরিষ্কার, 1 সেট;

4.5 ফ্লাক্সিং ট্যাঙ্ক, 1 সেট;

সামগ্রিক মাত্রা: 3500 * 1400 * 500 মিমি (L, W, H);

উপাদান: স্টেইনলেস স্টীল

হিটিং মোড: ফ্লু ওয়েস্ট হিট এবং অক্জিলিয়ারী ইলেকট্রিক হিটিং, 30kW হিটিং পাওয়ার স্বয়ংক্রিয় নিয়ন্ত্রণ সহ।

4.6 শুকানোর চুলা

আকার: 8000*1500 (L,W);

গরম করার পদ্ধতি: ফ্লু ওয়েস্ট তাপ;

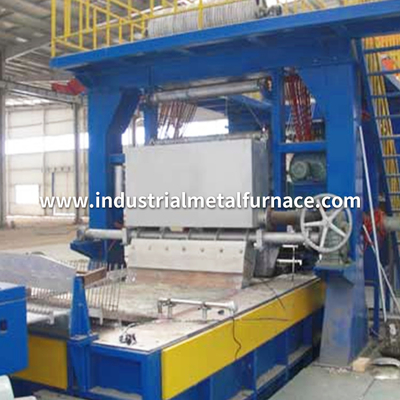

4.7 গ্যাস দস্তা গ্যালভানাইজিং চুল্লি

মাথার সংখ্যা: 28 টুকরা;

· তারের ব্যবধান: 40 মিমি;

· বাহ্যিক গরম;

· বার্ষিক কাজের সময়: 7500h;

· গরম galvanizing স্নান দস্তা তরল তাপমাত্রা নিয়ন্ত্রণ পরিসীমা: 440 ℃～ 460 ℃ নিয়মিত;

· দস্তা তাপমাত্রা নিয়ন্ত্রণ সঠিকতা: ± 2 ℃;

· দস্তা স্তর বেধ পরিসীমা: 100g~250g/㎡;

· চুল্লি গঠন: XG08 দস্তা কেটল 50mm পুরু বিশেষ ইস্পাত প্লেট, চাপা এবং ঝালাই করা হয়.

· দস্তা চুল্লি কার্যকর আকার: 6000 * 1400 * 900 মিমি (L*W*D)।

· জিঙ্ক ক্ষমতা প্রায় 48t

· উত্তাপের তাপমাত্রা নিয়ন্ত্রণ: পর্যায়ক্রমে আনুপাতিক নিয়ন্ত্রণ দহন；

প্রেস রোলটি বিশেষ সিরামিক ফিক্সড টাইপ, এবং এটি বছরে একবার প্রতিস্থাপন করা হয়।

· লিড আউট মোড এবং কুলিং: উল্লম্ব নেতৃস্থানীয় আউট গৃহীত হয়.নিম্ন কার্বন ইস্পাত তার অ্যাসবেস্টস ব্লক দিয়ে মুছা হয়, এবং উচ্চ কার্বন ইস্পাত তার চারকোল + অ্যাসবেস্টস ফাইবার + গ্রাফাইট চিপ দিয়ে মুছা হয়।কুলিং মোড হল ওয়াটার কুলিং।

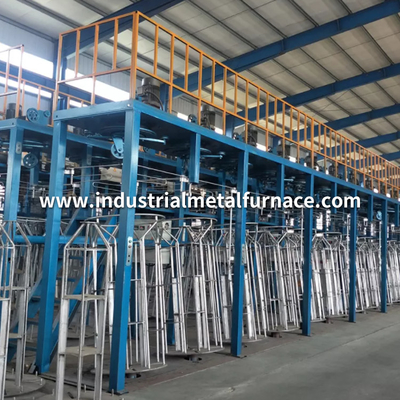

4.9 ওয়্যার আপ নেওয়া

হট ডিপ গ্যালভানাইজিং ইকুইপমেন্ট 600 প্লাম ব্লসম দিয়ে সজ্জিত আপসাইড ডাউন টেক-আপ গ্রহণ করা হয়, একক হেড ট্র্যাকশন মোটরের শক্তি 4.0 কিলোওয়াট এবং গতি ফ্রিকোয়েন্সি রূপান্তর দ্বারা সামঞ্জস্য করা হয়।
