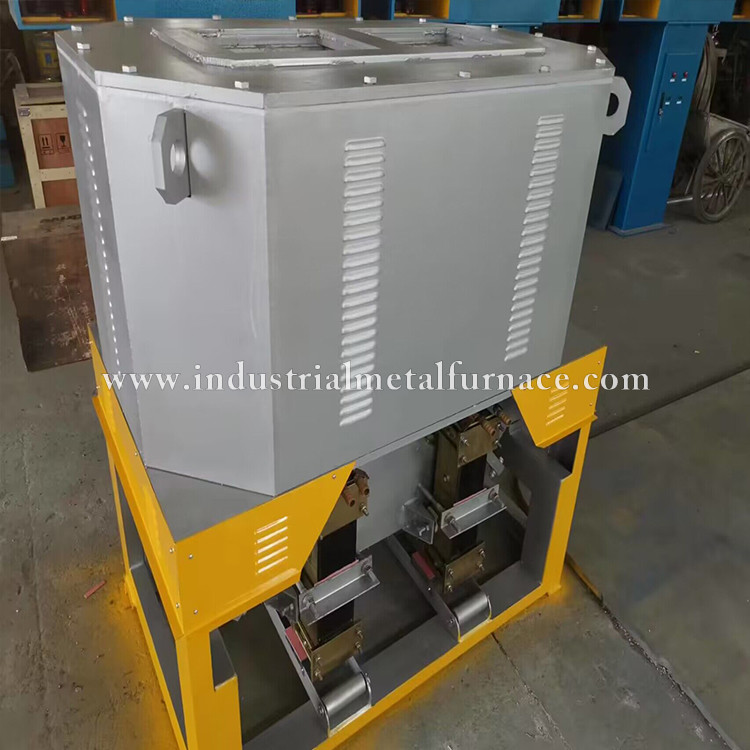

200KW দুই বাথ টাইপ ইন্ডাকশন কপার মেল্টিং ফার্নেস গ্র্যাভিটি কাস্টিংয়ের জন্য, কপার গলানোর জন্য চুল্লি
1. সাধারণ বিবরণ
200KW মাধ্যাকর্ষণ তামা ঢালাই চুল্লি দুটি গলে যাওয়া পুল নকশা এবং দুটি আনয়ন শরীরের গঠন গ্রহণ করে।
এই কাঠামোর সুবিধাগুলি হল গলে যাওয়া পুলের তাপমাত্রা এবং চুল্লির সমস্ত অংশের মধ্যে ভারসাম্য বজায় রাখা
শক্তি-সংরক্ষণের প্রভাব অর্জন করতে এবং ইলেক্ট্রোম্যাগনেটিক নাড়ার পরিসর উন্নত করতে যাতে সমস্ত উপাদান
চুল্লি আরো সমানভাবে বিতরণ করা হয়.মাধ্যাকর্ষণ তামা ঢালাই চুল্লি উদ্দেশ্য: গলে এবং লাল ধারণ
তামা, ব্রোঞ্জ, পিতল এবং অন্যান্য তামার মিশ্রণ।
2. তামা গলানোর চুল্লির প্রযুক্তিগত পরামিতি
| না. |
আইটেম |
প্যারামিটার |
| 1 |
ন্যূনতম ক্ষমতা |
0.3T |
| 2 |
রেট মোট ক্ষমতা |
1.5 টি |
| 3 |
হারের ক্ষমতা |
200KW |
| 4 |
গলে যাওয়া পুল শক্তি |
120KW |
| 5 |
পুল শক্তি হোল্ডিং |
80KW |
| 6 |
রেটেড ভোল্টেজ |
380V |
| 7 |
পর্যায় |
3P |
| 8 |
ফ্রিকোয়েন্সি |
50Hz |
| 9 |
গলে যাওয়ার হার |
0.5T/ঘন্টা |
| 10 |
কাজের তাপমাত্রা রেট করা হয়েছে |
1250℃ |
| 11 |
পাওয়ার ফ্যাক্টর |
0.45~0.5 (ক্ষতিপূরণের আগে)
0.9~1 (ক্ষতিপূরণের পরে)
|
| 12 |
ঠান্ডা জলের চাপ |
(2~3)×105পিএ |
| 13 |
শীতল জল খরচ |
7T/ঘন্টা (ইন্ডাকশন কয়েল 3T/ঘন্টা, ওয়াটার কুলিং জ্যাকেট 4T/ঘন্টা) |
3. কাজের নীতি এবং প্রধান কাঠামো
তামা ঢালাই চুল্লি ইলেক্ট্রোম্যাগনেটিক আনয়নের নীতির উপর ভিত্তি করে ডিজাইন করা হয়েছে।অল্টারনেটিং ম্যাগনেটিক
ইন্ডাকশন কয়েল পর্যায়ক্রমে ভোল্টেজ প্রয়োগ করার পর প্রবাহ উৎপন্ন হয়।চৌম্বক প্রবাহ লোহার মধ্য দিয়ে যায়
কোর একটি বন্ধ চৌম্বকীয় সার্কিট গঠন করে।এই বিকল্প চৌম্বক প্রবাহ ইলেক্ট্রোমোটিভ বল এবং গৌণ প্ররোচিত করে
গলিত চেম্বারে বর্তমান।এই কারেন্ট এর প্রতিরোধের মাধ্যমে বৈদ্যুতিক শক্তিকে তাপ শক্তিতে রূপান্তরিত করে
ধাতু চার্জ, এবং তাপ শক্তি চেম্বারে ধাতু গলে.

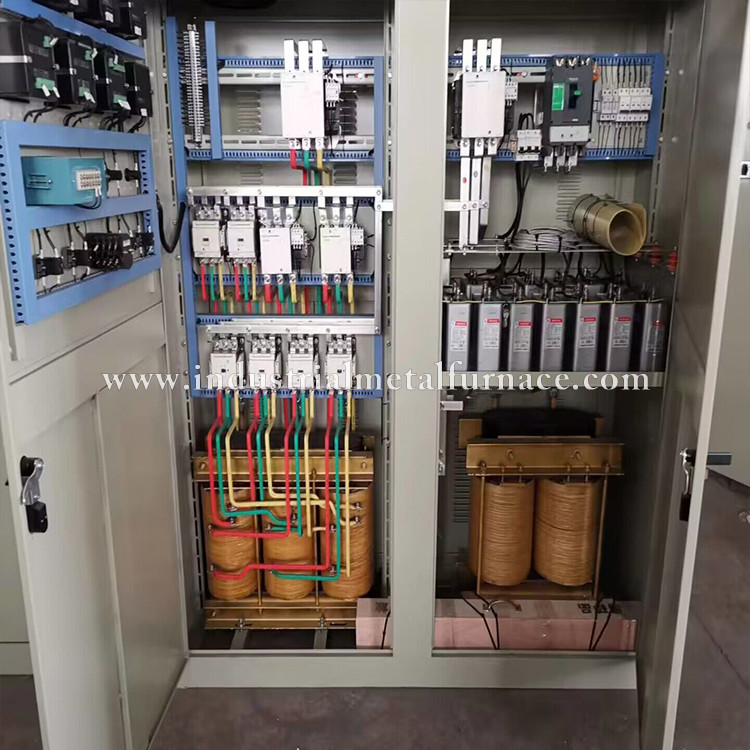

3.2 তামা গলিয়ে রাখা চুল্লিটি ফার্নেস বডি, ফার্নেস ফ্রেম, ইন্ডাকশন বডি, ইলেকট্রিক ফার্নেস দিয়ে গঠিত
কুলিং সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, ইত্যাদি
বৈদ্যুতিক চুল্লি ভোল্টেজ পরিসীমা: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V।
3.3 মাধ্যাকর্ষণ ঢালাই বৈদ্যুতিক চুল্লি দুটি উল্লম্ব লোহার মূল আনয়ন কাঠামো গ্রহণ করে।শেলটি স্টিলের তৈরি
প্লেটগলিত পুলটি তাপ নিরোধক উপকরণ এবং অবাধ্য উপকরণ দিয়ে রেখাযুক্ত এবং তারপর এটি দিয়ে তৈরি
অবাধ্য ইট।
3.4 সেন্সর বডি দুটি সেন্সর, দুটি লোহার কোর এবং দুটি গলিত খাঁজের টুকরো নিয়ে গঠিত।সেন্সিং
শরীরের শেল অবাধ্য গিঁট উপাদান এবং জল-ঠান্ডা জ্যাকেট গঠিত হয়.আবেশন গলিত চুল্লি
শরীর জল-ঠান্ডা: অবাধ্য উপাদানগুলিকে সুবিধাজনকভাবে অপসারণ করার জন্য এবং শক্তির ক্ষতি কমাতে
ইন্ডাকশন বডি শেল, ইন্ডাকশন বডি শেল দুটি অর্ধাংশের সমন্বয়ে গঠিত, যার মধ্যে অন্তরক উপাদান স্যান্ডউইচ করা হয়
মাঝখানে, এবং আনয়ন বডি শেল সমাবেশের সময় উপরের ফ্ল্যাঞ্জ পৃষ্ঠের উপর ভিত্তি করে।
3.5 গলে যাওয়ার প্রক্রিয়া চলাকালীন, ইনলেট জলের তাপমাত্রা 35 ℃ এবং আউটলেট জলের বেশি হবে না
তাপমাত্রা 55 ℃ বেশী হতে হবে, এবং জল প্রবাহ নিয়মিত পরিমাপ করা হবে.যদি পানির প্রবাহ হয়
প্রয়োজনীয় জল প্রবাহের চেয়ে কম, স্কেলটি পরিষ্কার করা হবে।
3.6 শিল্প আনয়ন চুল্লির শীতল জলের গুণমান নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করবে: PH মান
7 ~ 8 এর সীমার মধ্যে, কঠোরতা 7 এর বেশি নয় এবং স্থগিত এবং দ্রবীভূত পদার্থের মোট বিষয়বস্তু
কঠিন পদার্থ 10 এর বেশি নয়, যাতে শীতল জলকে স্কেলিং এবং জলের পথকে ব্লক করা থেকে আটকাতে পারে।
