250kg/H ঘনঘন গ্যাস চালিত ইন্ডাস্ট্রিয়াল অ্যালুমিনিয়াম মেল্টিং ফার্নেস, অ্যালুমিনিয়াম স্ক্র্যাপ মেল্টিং ফার্নেস

250kg/H ঘনঘন গ্যাস চালিত ইন্ডাস্ট্রিয়াল অ্যালুমিনিয়াম মেল্টিং ফার্নেস, অ্যালুমিনিয়াম স্ক্র্যাপ মেল্টিং ফার্নেস

ব্র্যান্ডের নাম:	WONDERY
মডেল নম্বর:	WDL-RJL-2500
MOQ.:	1 সেট
মূল্য:	TO BE NEGOTIATED
বিতরণ সময়:	3-5 কার্যদিবস
অর্থ প্রদানের শর্তাদি:	এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

সরঞ্জামের নাম:

গলনা এবং হোল্ডিং চুল্লি

ক্ষমতা:

2500 কেজি/ঘণ্টা

চুল্লির ধরন:

গলিত টাওয়ার

ধারণ ক্ষমতা:

6000 কেজি

জ্বালানী:

প্রাকৃতিক গ্যাস

অ্যালুমিনিয়াম তরল তাপমাত্রা:

প্যাকেজিং বিবরণ:

প্যালেট

যোগানের ক্ষমতা:

প্রতি মাসে 1000 সেট

বিশেষভাবে তুলে ধরা:

অ্যালুমিনিয়াম স্ক্র্যাপ গলানোর চুল্লি

পণ্যের বিবরণ

250kg/H ঘন ঘন গ্যাস চালিত ইন্ডাস্ট্রিয়াল অ্যালুমিনিয়াম মেল্টিং ফার্নেস, অ্যালুমিনিয়াম স্ক্র্যাপ গলানোর চুল্লি

1. সাধারণ ভূমিকা

অ্যালুমিনিয়াম অ্যালয় রিভারবেরেটরি অ্যালুমিনিয়াম মেল্টিং ফার্নেসের গলে যাওয়া এবং তাপ সংরক্ষণ ফাংশনের জন্য একটি কম্প্যাক্ট কাঠামো রয়েছে।

গলে যাওয়া পুলটি একবার তৈরি করা নন-স্টিক অ্যালুমিনিয়াম ঢালাই উপাদান দ্বারা গঠিত হয়, যার বৈশিষ্ট্য রয়েছে উচ্চ শক্তি, সহজ

পরিষ্কার এবং দীর্ঘ সেবা জীবন.চুল্লি বিখ্যাত বার্নার ব্র্যান্ড নিয়োগ করে, যার স্বয়ংক্রিয় ইগনিশন, তাপমাত্রা নিয়ন্ত্রণ রয়েছে

এবং অতিরিক্ত তাপমাত্রার অ্যালার্ম ডিভাইস।

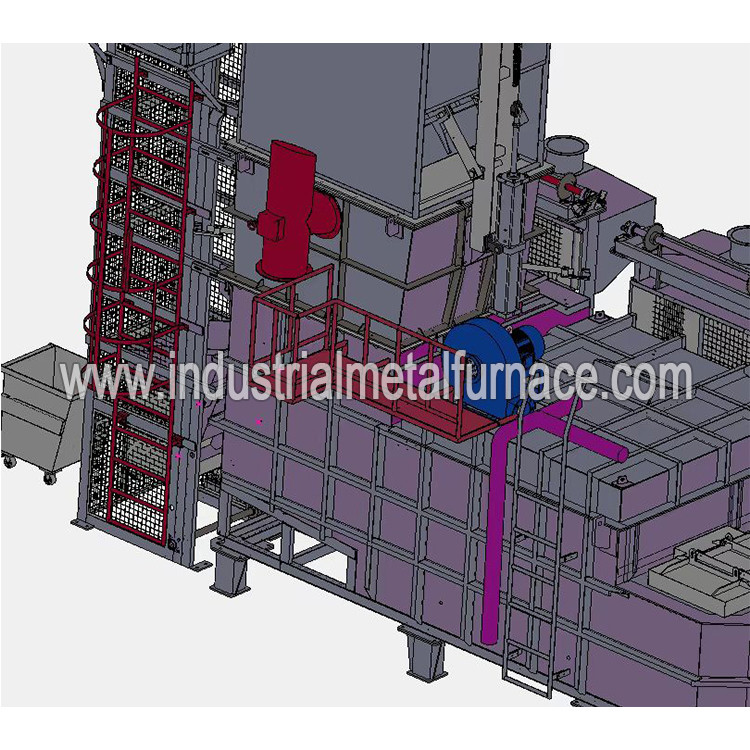

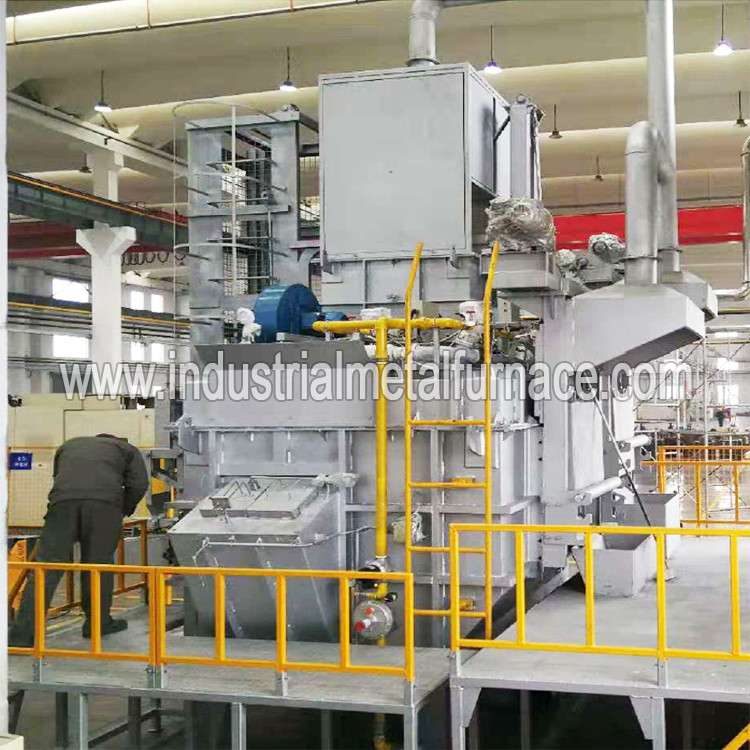

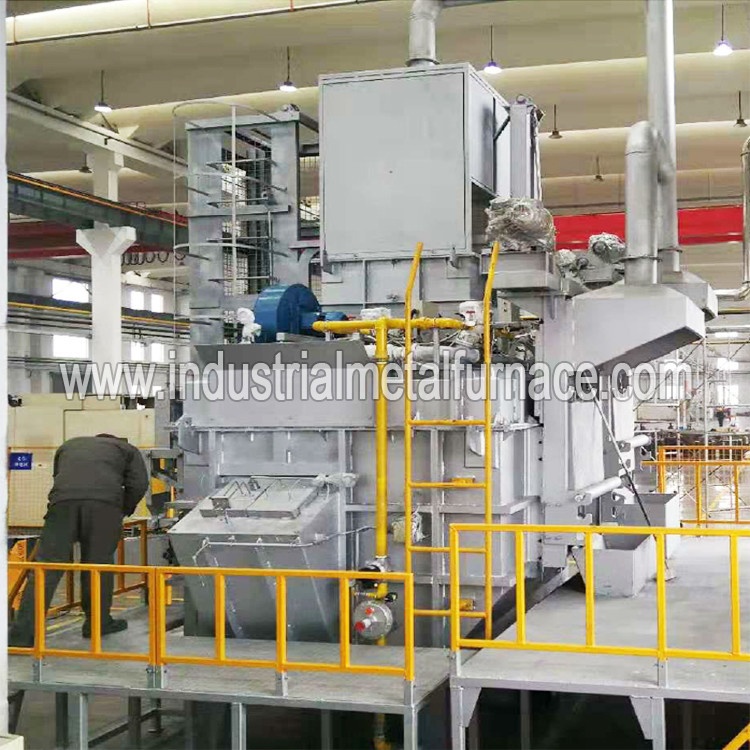

250kg/H ঘনঘন গ্যাস চালিত ইন্ডাস্ট্রিয়াল অ্যালুমিনিয়াম মেল্টিং ফার্নেস, অ্যালুমিনিয়াম স্ক্র্যাপ মেল্টিং ফার্নেস 0

2. প্রযুক্তিগত পরামিতি

2.1 মডেল: WDL-RJL-2500;

2.2 চুল্লি ক্ষমতা: 6000 কেজি;

2.3 গলানো হার: 2500 কেজি/ঘন্টা (একটানা কাজ করার পদ্ধতিতে);

2.4 অ্যালুমিনিয়াম তরল তাপমাত্রা: 720℃;

2.5 তাপমাত্রা নিয়ন্ত্রণ সঠিকতা: ±10℃;

2.6 জ্বালানী: প্রাকৃতিক গ্যাস, মান 8600Kcal/M3 গ্যাসের চাপ: 5-8KPa (50-80mbar);

2.7 পাওয়ার সাপ্লাই: 380V 50HZ 17.5KW;

2.8 সংকুচিত বায়ু: 0.5-0.7Mpa 1.5m3/h (শুকানো এবং তেল জল পৃথকীকরণ সহ)

2.9 অ্যালুমিনিয়াম তরল আউটলেট উচ্চতা: 1650 মিমি;

2.10 আউটলেট পদ্ধতি: বায়ুসংক্রান্ত স্টপার টাইপ আউটলেট;

2.11 গ্যাস খরচ: 1) 65N এর কম³/টন অ্যালুমিনিয়াম (নিম্নলিখিত শর্তগুলি পূরণ করা উচিত: ফেরত দেওয়া সামগ্রীতে স্ক্র্যাপের সামগ্রী 5% এর কম, বিশেষত যখন কোনও স্ক্র্যাপ সহজেই অক্সিডাইজ করা যায় না; ফেরত সামগ্রীর জন্য গলিত উপাদানের অনুপাত 50% (ঘনত্ব 400-500 কেজি) /M3) এবং ইংগটের জন্য 50%; গলিত অ্যালুমিনিয়াম তরলের তাপমাত্রা 750 ডিগ্রি সেলসিয়াস।)

2) 58M3/টনের কম অ্যালুমিনিয়াম (একটানা অপারেশন, কোন তৈলাক্ত এবং জলযুক্ত উপাদান নেই, কোনও অ্যালুমিনিয়াম স্ক্র্যাপ নেই, 30% অ্যালুমিনিয়াম স্ক্র্যাপ গলানোর চুল্লি উপাদান (ঘনত্ব 400-500kg/M3), অ্যালুমিনিয়ামের 70% ইংগট; গলিত অ্যালুমিনিয়াম তাপমাত্রা 720 ℃ উপর ভিত্তি করে)

3) 55M3/টনের কম অ্যালুমিনিয়াম (একটানা কাজ করার জন্য 100% ইঙ্গট; 720 ডিগ্রি সেলসিয়াসের উপর ভিত্তি করে গলে যাওয়ার পরে অ্যালুমিনিয়াম তরল তাপমাত্রা।)

উপাদানটি রাখার পরে গণনার সময় নির্ধারিত হয় এবং প্রতি ঘন্টায় ইনপুট কাঁচামাল প্রতি ঘন্টায় গলে যাওয়া আয়তনের চেয়ে বেশি বা সমান।যখন অ্যালুমিনিয়াম তরল তাপমাত্রা পৌঁছে যায় এবং অ্যালুমিনিয়াম তরল নিষ্কাশন করা হয়, তখন জলের আউটপুট সরঞ্জাম দ্বারা নির্দিষ্ট গলানোর দক্ষতায় পৌঁছায় এবং সর্বনিম্ন 3 ঘন্টা একটি পরিসংখ্যান চক্র, ইউনিট শক্তি খরচ মান হিসাবে গড় মান নিন।

2.12 অ্যালুমিনিয়াম ইঙ্গট: R14 বা ADC12, গড় ওজন: 8 কেজি বা তার কম;

2.13 সর্বোচ্চ অ্যালুমিনিয়াম তরল তাপমাত্রা: 750°C;

2.13 মেল্টিং চেম্বার ফিলিং রেট: 50% (স্ক্র্যাপ ম্যাটেরাল আনবান্ডেড);

2.14 পুনর্ব্যবহৃত উপাদানের সর্বাধিক আকার: উপাদান কার্টের ভিতরের মাত্রার চেয়ে ছোট হতে হবে;

দ্রষ্টব্য: উপরের প্যারামিটারগুলি অবশ্যই নিম্নলিখিত শর্তগুলি পূরণ করবে:

ক) অ্যালুমিনিয়াম গলানোর চুল্লিটি 6 ঘন্টারও বেশি সময় ধরে একটি স্থিতিশীল অবস্থায় থাকা উচিত।

খ) ক্রমাগত গলতে 3 ঘন্টার গড় জ্বালানী খরচ হল গণনা করা মান।

গ) জ্বালানির প্রকৃত ক্যালোরিফিক মান হল 8600Kcal/NM3।

ঘ) শিল্প ধাতু গলানোর চুল্লি এবং সহগামী যন্ত্রপাতি স্বাভাবিক কাজ করে।

ঙ) ডিগ্যাসিং, স্ল্যাগ অপসারণ এবং ধরে রাখার সময় শক্তি খরচ শক্তি খরচ পরিসরে অন্তর্ভুক্ত নয়।

3.দহন ব্যবস্থা

3.1 দহন ব্যবস্থা একটি ফ্যান, প্রজাপতি ভালভ, বল ভালভ, চাপ সুইচ, চাপ গেজ, সোলেনয়েড ভালভ,

UV সনাক্তকরণ, ধাতু পায়ের পাতার মোজাবিশেষ এবং বার্নার.মেল্টিং চেম্বার বার্নারটি একটি দীর্ঘ শিখা ধরণের এবং হোল্ডিং চেম্বার বার্নার

একটি সমতল শিখা ধরনের হয়.

3.2 সরঞ্জামের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে বিভিন্ন সনাক্তকরণের সাথে দহন ব্যবস্থা সেট আপ করা হয়েছে: A. UV সনাক্তকরণ,

বার্নার ইগনিশন সফল কিনা তা সনাক্ত করতে;B. তরল স্তর সনাক্তকরণ, যখন চুল্লির ভিতরে অ্যালুমিনিয়াম তরল পৌঁছায়

একটি উচ্চ স্তর, বার্নার হ্রাস শক্তিতে চলবে;C. চাপ সনাক্তকরণ, যখন পাইপিং সিস্টেমে চাপ অস্বাভাবিক হয়,

সিস্টেম একটি অ্যালার্ম জারি করে।

4.স্বয়ংক্রিয়আইসিতাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

গ্যাস চালিত ধাতু গলানোর চুল্লি নিয়ন্ত্রণের জন্য বিভিন্ন বৈদ্যুতিক উপাদানের সংমিশ্রণ নিযুক্ত করে

তাপমাত্রার বস্তু, এইভাবে নিয়ন্ত্রিত সরঞ্জামের নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।প্রধান ফাংশন

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার মধ্যে রয়েছে: স্বয়ংক্রিয় নিয়ামক, সেন্সর, ট্রান্সমিটার, অ্যাকচুয়েটর (চূড়ান্ত নিয়ন্ত্রণকারী উপাদান),

ইনপুট-আউটপুট ইন্টারফেস (I/O ইন্টারফেস)

এবং ক্লোজড-লুপ কন্ট্রোলের অন্যান্য উপাদান।

অ-রৈখিক এবং সময়-পরিবর্তিত তাপমাত্রা নিয়ন্ত্রণ, দ্রুত প্রতিক্রিয়া সময় এবং উচ্চ নির্ভুলতা।নিয়ন্ত্রণ ব্যবস্থার স্থায়িত্ব

এবং অভিযোজনযোগ্যতা।

অ্যালুমিনিয়াম স্ক্র্যাপ গলানো চুল্লির প্রোগ্রামেবল কন্ট্রোলার পিএলসি অভ্যন্তরীণ নির্বাহের জন্য HMI এর সাথে যোগাযোগ করে

লজিক অপারেশন, ক্রমিক

নিয়ন্ত্রণ অপারেশন, এবং এনালগ আউটপুট, চুল্লি তাপমাত্রা সহজ নিয়ন্ত্রণের জন্য একটি আদর্শ সমাধান প্রদান.

4.1 শক্তিশালী পরিবেশগত সহনশীলতা

পরিবেশগত অবস্থার প্রতি তার দৃঢ় সহনশীলতার উপর ভিত্তি করে, অপারেটিং সহ সুরক্ষা স্তর উচ্চ

তাপমাত্রা এবং স্টোরেজ তাপমাত্রা বিস্তৃত।

4.2 শক্তিশালী ফাংশন: টাচ স্ক্রিন সমর্থন ডেটা এবং অ্যালার্ম রেকর্ড সংরক্ষণাগার ফাংশন, শক্তিশালী স্মার্ট তাপমাত্রা

ব্যবস্থাপনা প্রবণতা প্রদর্শন ফাংশন, শক্তিশালী এবং সমৃদ্ধ যোগাযোগ ক্ষমতা, সমন্বিত ইথারনেট আছে

যোগাযোগ ইন্টারফেস, USB পোর্ট, RS-485 যোগাযোগ ইন্টারফেস, আনুষঙ্গিক সিরিয়াল পোর্ট (RS232/485 SB সংকেত

বোর্ড), EM সম্প্রসারণ মডিউল।মডবাস স্লেভ প্রোটোকল কমান্ড।মাইক্রো এসডি কার্ড স্লট, সিপিইউ সেন্সর পাওয়ার টার্মিনাল।

5. অ্যালুমিনিয়াম গলে যাওয়া চুল্লিগুলির প্রধান উপাদানগুলির তালিকা

না.	নাম	মডেল	পরিমাণ
1	পিএলসি কন্ট্রোলার (সিমেন্স)	S7-200 SMART CPU SR60	1
2	PLC এনালগ ইনপুট মডিউল	S7-200 SMART EM AT04	1
3	পিএলসি এনালগ আউটপুট মডিউল	S7-200 SMART EM AQ02	1
4	টাচ স্ক্রিন (সিমেন্স)	স্মার্ট 1000 IE	1
5	মিনিয়েচার সার্কিট ব্রেকার স্নাইডার	IC652P C10A	1
6	মোটর সার্কিট ব্রেকার স্নাইডার	GV2-ME12C	1
7	এসি কন্টাক্টর স্নাইডার	LC1D12M7C	1
8	ইন্টারমিডিয়েট রিলে স্নাইডার	RXM2LB2P7	5
9	পুশ বোতাম স্নাইডার সুইচ করে	XB5AW33BIC	2
10	জরুরী স্টপ সুইচ স্নাইডার	XB5ASS542C	1
11	সিগন্যাল লাইট স্নাইডার	XB2-BVM3LC	3
12	ফটোইলেকট্রিক সেন্সর ওমরন	E3Z-T61 2M	2
13	হেভি ডিউটি সংযোগকারী	HDH024-01	2
14	শিখা আবিষ্কারক (আয়ন সনাক্তকরণ রড)	M14	1
15	ইগনিশন প্রোগ্রাম কন্ট্রোলার (হানিওয়েল)	TBC2800/A10000	2
16	ইগনিশন ট্রান্সফরমার (Zhe I)	BGY004-8/GS25P 220V	2
17	ম্যাগনেটিক সুইচ	CS1-U	1
18	আনুপাতিক মোটর অ্যাকুয়েটর (হানিওয়েল)	M7284A1004 (AC 220V 7284)	2
19	গ্যাস ইগনিশন এবং দহন সোলেনয়েড ভালভ (জাপান CKD)	AB4103-07 (AC 220V)	2
20	গ্যাস গলানোর দহন সোলেনয়েড ভালভ (হানিওয়েল)	DN80 (AC 220V)	2
21	গ্যাস হোল্ড বার্ন সোলেনয়েড ভালভ (হানিওয়েল)	DN40 (AC 220V)	1
22	শিখা আবিষ্কারক FIREYE	UV1AL-6
23	চাপ কমানো ভালভ ইতালি ফিতে	DN65	1
24	ম্যানুয়াল বাটারফ্লাই ভালভ সেরা	(স্কেল সহ DN80 থ্রেড)	1
25	গ্যাস মাস্টার ভালভ (হানিওয়েল)	DN80 (AC 220V)	1
26	গ্যাস চাপ সুইচ (গোবর)	A2210 (নিম্ন চাপের অ্যালার্ম)	1
27	গ্যাস চাপ সুইচ (গোবর)	A2310 (উচ্চ ভোল্টেজ অ্যালার্ম)	1
28	এয়ার প্রেসার সুইচ (গোবর)	A2310 (নিম্ন চাপের অ্যালার্ম)	1
29	ফার্নেস টাওয়ারে উপাদান সনাক্তকরণ ডিভাইস (ওমরন সিস্টেম)	E3JK-5M (220V)	1
30	হোল্ডিং রুম লিকুইড লেভেল ডিটেকশন ডিভাইস (ওমরন সিস্টেম)	61F-GP-N	1
31	ফার্নেস ঢাকনা সিলিন্ডার (তাইওয়ান এয়ারট্যাক)	SC125X800STCM1	1
32	ড্রেন পোর্ট এয়ার সিলিন্ডার (তাইওয়ান ইয়াদেক)	SC80×200-CA-CB	1
33	কম ভোল্টেজ উপাদান	ওমরন, স্নাইডার, ইত্যাদি

দ্রষ্টব্য: অ্যালুমিনিয়াম ঢালাই চুল্লিগুলির উপাদানগুলির জন্য উপাদানগুলির ব্র্যান্ড৷

বর্তমানের অনুপলব্ধতার কারণে গ্রাহককে লক্ষ্য না করে সমতুল্যগুলিতে পরিবর্তন করা যেতে পারে।
