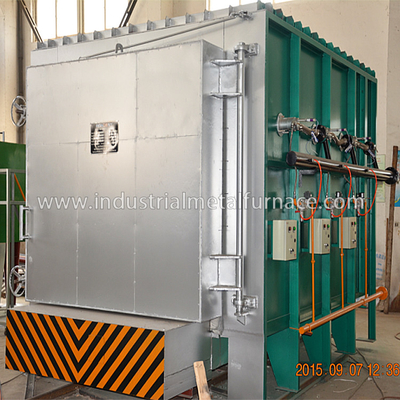

850 ডিগ্রি সেলসিয়াস বক্স টাইপ ইলেকট্রিক হিট ট্রিটমেন্ট ফার্নেস,
Annealing চিকিত্সার জন্য গাড়ী নীচে চুল্লি
1. আবেদন
বৈদ্যুতিক বক্স টাইপ তাপ চিকিত্সা চুল্লি প্রধানত তাপ চিকিত্সা annealing জন্য ব্যবহৃত হয়
বিভিন্ন অংশ.লোডিং ম্যানুয়ালি করা হয়.
2. প্রধান প্রযুক্তিগত পরামিতি
| না. |
আইটেম |
প্রযুক্তিগত পরামিতি |
| 1 |
হারের ক্ষমতা |
90Kw (1-100%) সামঞ্জস্যযোগ্য |
| 2 |
পাওয়ার সাপ্লাই |
380V, 3P, 50Hz |
| 3 |
রেট করা তাপমাত্রা |
850℃ |
| 4 |
খালি চুল্লি তাপমাত্রা বৃদ্ধি সময় |
≤ 1.5 ঘন্টা |
| 5 |
নিয়ন্ত্রণ অঞ্চল |
1 জোন, স্বাধীন নিয়ন্ত্রণ |
| 6 |
কার্যকর কাজের আকার
|
1200×1200×1200mm(L×W×H) |
| 7 |
গরম করার উপাদান সংযোগ |
Y |
| 8 |
তাপমাত্রা অভিন্নতা
|
±8℃ |
| |
তাপমাত্রা পরিমাপের সঠিকতা
|
±1℃ |
| 10 |
খালি চুল্লি শক্তি খরচ |
≤18% |
| 11 |
তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি |
SCR, PID নিয়ন্ত্রক Shimaden জাপান প্রোগ্রামেবল তাপমাত্রা নিয়ন্ত্রক 485 কমিউনিকেশন ইন্টারফেস 10.1 ইঞ্চি টাচ স্ক্রিন সহ কাজ করে।
টাচ স্ক্রিন ঐতিহাসিক ডেটা রেকর্ড করতে পারে, প্রক্রিয়াগুলি সঞ্চয় করতে পারে, ইউএসবি ফ্ল্যাশ ড্রাইভ রপ্তানি করতে পারে, স্ক্রিনশট নিতে পারে এবং অতিরিক্ত তাপমাত্রার অ্যালার্ম সহ অন্যান্য ফাংশন।
|
| 12 |
চুল্লি পৃষ্ঠের তাপমাত্রা বৃদ্ধি |
~45℃ |
| 13 |
গরম করার উপাদান |
0Cr25AL25 (ফালা) |
| 14 |
বগি ফেস প্লেট |
CrMnN, 30 মিমি পুরুত্ব |
| 15 |
লোডিং পদ্ধতি |
চুল্লিতে ম্যানুয়াল বা ফর্কলিফ্ট লোড হচ্ছে |
| 16 |
অক্ষীয় প্রবাহ পাখা |
এই সরঞ্জামের গরম বায়ু সঞ্চালন ব্যবস্থায় প্রধানত 1 সেট 2.2KW ওয়াটার-কুলড অক্ষীয় প্রবাহ ফ্যান থাকে।গরম করার উপাদান দ্বারা নির্গত তাপটি সঞ্চালনকারী পাখা দ্বারা কার্যকর কার্যক্ষেত্রে সমানভাবে প্রস্ফুটিত হয়।ফ্যান এবং শ্যাফ্টের উপাদান হল Cr25Ni20।বিয়ারিংয়ের স্বাভাবিক ব্যবহার নিশ্চিত করার জন্য, শীতল করার পদ্ধতিটি হল জল শীতল করা। |
| 17 |
চুল্লি দরজা খোলার পদ্ধতি |
ম্যানুয়াল সাইড খোলার, সর্পিল সংকোচন |
| 18 |
চুল্লি আস্তরণের |
উচ্চ তাপমাত্রা অবাধ্য ফাইবার গঠন |
3.কাঠামোগত ভূমিকা
JRX3-90-9 বক্স টাইপ হিট ট্রিট ফার্নেস প্রধানত ফার্নেস বডি, লাইনিং, ফার্নেস ডোর নিয়ে গঠিত
এবং দরজা কম্প্রেশন সিস্টেম, গরম করার উপাদান এবং নির্দিষ্ট ডিভাইস, এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা।
3.1 পশমnace শরীর, 1 সেট
3.2আস্তরণের
3.3চুল্লি দরজা এবংসঙ্কোচনপদ্ধতি
3.4লোড-ভারবহন চুল্লি নীচে
লোড-ভারবহন বৈদ্যুতিক তাপ চিকিত্সা চুল্লি নীচে গঠিত হয়
অবাধ্য bricklaying শরীর এবং তাপ প্রতিরোধী মুখ প্লেট CrMnN.
ইট বিছানো শরীর: বগিটি উচ্চ অ্যালুমিনা অবাধ্য ইটগুলির একটি ভারী সংমিশ্রণ দিয়ে তৈরি করা হয়েছে,
হালকা অবাধ্য ইট, এবং তাপ সংরক্ষণ ইট।প্রভাবিত অংশ এবং ওজন বহন এলাকা
বিশেষ করে ভারী ধরনের উচ্চ অ্যালুমিনিয়াম অবাধ্য ইট দিয়ে ইট করা হয়।খালি জায়গাও আছে
উত্তপ্ত হলে অবাধ্য আস্তরণের সম্প্রসারণের জন্য বাম।
বগি ফেস প্লেটটি 30 মিমি মোট পুরুত্ব সহ CrMnN দিয়ে তৈরি।সর্বোচ্চ
তাপমাত্রা ≤ 950 ℃, যা বিকৃতি এবং ক্র্যাকিং ছাড়াই দীর্ঘ সময়ের জন্য ব্যবহার করা যেতে পারে।

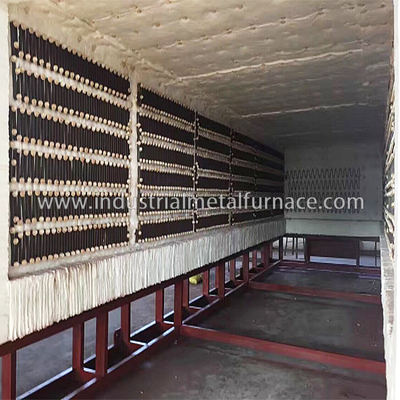

3.5 গরম করার উপাদান
গরম করার উপাদান: 0Cr25AL5 প্রতিরোধের সর্পিল-আকৃতির খাদ প্রতিরোধের স্ট্রিপগুলি মাউন্ট করা হয়েছে
2 পাশের দেয়াল, পিছনের দেয়াল, চুল্লির দরজা এবং বগির নিচে।
3.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, 1 সেট
4. সরবরাহের সুযোগ
| না. |
আইটেম |
পরিমাণ |
মন্তব্য |
| 1 |
চুল্লি শরীর |
1 সেট |
জল শীতল অক্ষীয় ফ্লো ফ্যানের 1 সেট সহ |
| 2 |
বৈদ্যুতিক ড্রাইভিং সিস্টেম |
1 সেট |
চুল্লি দরজা জন্য 1 সেট |
| 3 |
গরম করার উপাদান |
1 সেট |
প্রতিরোধের ফালা |
| 4 |
অক্ষীয় প্রবাহ পাখা |
1 সেট |
|
| 5 |
তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা |
1 সেট |
|
| 5.1 |
নিয়ন্ত্রণ মন্ত্রিসভা |
1 পিসি |
|
| 5.2 |
তাপমাত্রা নিয়ন্ত্রক |
1 পিসি |
শিমাডেন, জাপান, প্রোগ্রামেবল |
| 5.3 |
SCR |
3 পিসি |
KS-500A |
| 5.4 |
ক্ষতিপূরণ সীসা তারের |
20 মি |
|
| 5.5 |
তাপ দম্পতি |
1 পিসি |
কে টাইপ |
| 6 |
বৈদ্যুতিক উপাদান |
1 সেট |
এসসিআর, এয়ার সুইচ, অ্যামিটার, ভোল্টমিটার, হিট রিলে এবং সুইচ |
| বিঃদ্রঃ:ধাতুর তাপ চিকিত্সার জন্য চুল্লির উপরের কনফিগারেশনটি উপাদানের প্রাপ্যতার কারণে গ্রাহককে লক্ষ্য না করেই সমতুল্য স্তরের ব্র্যান্ডগুলিতে পরিবর্তন করা যেতে পারে। |
