গ্যাস সিলিন্ডার গরম চিকিত্সা চুলা

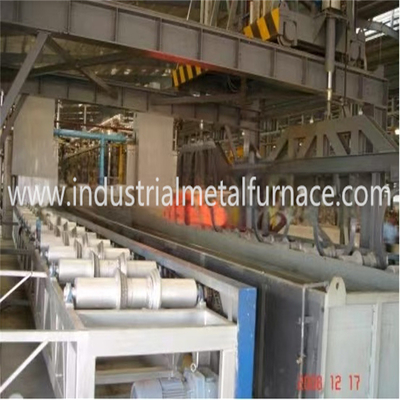

1.উৎপাদন লাইনের কাজের পদ্ধতি:

• *সিলিন্ডারগুলি ট্রান্সফার রোলারে লোড করা হয়;
• *সিলিন্ডারগুলি লোডিং টেবিলে স্থানান্তরিত হয়; এবং চুল্লি দরজার এক প্রান্ত থেকে কঠোরকরণ চুল্লি চেম্বারের ভিতরে চার্জ করা হয়;
• *সিলিন্ডারগুলি শক্তিকরণ চুলার ভিতরে অনুভূমিকভাবে গরম করা হয়;
• * গরম করার পর, চুলা দরজার অন্য প্রান্ত থেকে কক্ষ থেকে সিলিন্ডারগুলি নির্গত হবে;
• *সিলিন্ডারগুলি নিষ্কাশন ট্যাঙ্কের ভিতরে স্থানান্তরিত হয়; ((সিলিন্ডারগুলি অনুভূমিকভাবে নিষ্কাশন জলে নিমজ্জিত হয়)
• *শান্ত করার পর, টেম্পারিং ফার্নের সামনে লোডিং টেবিলে সিলিন্ডারগুলি স্থানান্তরিত হয়;
• *সিলেন্ডারগুলি চুলার দরজার এক প্রান্ত থেকে টেম্পারিং চুলার চেম্বারের ভিতরে চার্জ করা হয়;
• *সিলিন্ডারগুলি টেম্পারিং ফার্নের ভিতরে অনুভূমিকভাবে গরম করা হয়;
• *গরম করার পর, চুলা দরজার অন্য প্রান্ত থেকে চুলা চেম্বার থেকে সিলিন্ডারগুলি নির্গত হবে;
• * এয়ার কুলিং প্রসেস;
• * সিলেন্ডারগুলি চুলা চেম্বার থেকে বেরিয়ে আসে, লোডিংয়ের জন্য অপেক্ষা করে।
• স্ট্যান্ডার্ড সিলিন্ডারের জন্য উৎপাদন লাইনের কাজের চক্রঃ 160 সেকেন্ড/পিস

  2. প্রযুক্তিগত পরামিতি

  নরমালাইজিং ফার্নেসের লোডিং টেবিলঃ এটি লোডিং দরজার সামনে ডিজাইন করা হয়েছে। লোডিং টেবিলে বেশ কয়েকটি সিলিন্ডার স্থাপন করা হয়, ফার্নেসের চেম্বারের ভিতরে স্থানান্তরের জন্য অপেক্ষা করে,এভাবে উৎপাদন লাইন স্বয়ংক্রিয়ভাবে চলমান নিশ্চিত করতে. নামমাত্র তাপমাত্রাঃ ≤950°C কার্যকরী কাজ এলাকার মাত্রাঃ ৪৫০০×১৮০০×৩৫০mm সাইড ফার্নেস চেম্বারে কার্যকরী কাজ স্টেশনঃ 15 পিসি তাপমাত্রা অভিন্নতাঃ ±10°C বার্নার ক্ষমতাঃ 1092000Kcal/h বার্নার প্রকারঃ গ্যাস,ডিজেল দ্বৈত মাঝারি বার্নার; গরম করার অঞ্চলঃ 3 টি অঞ্চল (একটি প্রাক-গরম করার অঞ্চল, 1 গরম করার অঞ্চল এবং 1 টি ভিজানোর অঞ্চল), প্রতিটি অঞ্চলের তাপমাত্রা আলাদাভাবে নিয়ন্ত্রিত হয়। ট্রান্সফার ডিভাইসঃ হাইড্রোলিক ড্রাইভিং ডিভাইস উত্তোলন মরীচিকে চলতে চালিত করে; চলমান মরীচিকে বর্গক্ষেত্রের পথে চলার সাথে সাথে, সিলিন্ডারগুলি একের পর এক চালনা দরজার দিকে স্থানান্তরিত হয়;স্থানান্তর বিচ্যুতি সহনশীলতা: ≤40 মিমি ফার্নেস ফায়ার তল সিলিং পদ্ধতিঃ কঠিন সিলিং পদ্ধতি গ্রহণ করে। স্ট্যান্ডার্ড সিলিন্ডারের জন্য চলমান রশ্মি চলমান চক্রঃ 160s / চক্র, চক্রের গতি নিয়ন্ত্রিত হতে পারে। অন্যান্য সিলিন্ডার তার আপেক্ষিক বেধ অনুযায়ী তৈরি করা যেতে পারে এবং তার কাজের চক্র সামঞ্জস্য করা হবে। চার্জ/ড্র্যাশ পদ্ধতিঃ শেষের দিকে এবং শেষের দিকে অ্যান্টি-বিস্ফোরণ ডিভাইসটি চুলার ছাদের শীর্ষে অবস্থিত; সহজ রক্ষণাবেক্ষণ এবং সহজ খালি করার জন্য, অ্যাক্সেস দরজাটি চুলার প্রাচীরের পাশে ডিজাইন করা হয়েছে।হাইড্রোলিক ডিভাইস দুটি হাঁটা মরীচি ধাক্কা এক স্টেশন থেকে পরবর্তী স্টেশন থেকে সিলিন্ডার স্থানান্তর করতে, ট্রান্সমিশনের সময়, স্লাইড চলমান সহনশীলতা ≤40mm মধ্যে হতে হবে। চুলা অগ্নিকুণ্ডের নীচে সলিড সিলিং পদ্ধতি গ্রহণ করুন। বার্নারটি চুল্লির পাদদেশের পাশে দৃ firm়ভাবে ইনস্টল করা হয়। শিখা সামঞ্জস্য করা যায়। শিখা এড়াতে সরাসরি সিলিন্ডারে গরম করা হয়; সংক্ষিপ্ত শিখা বার্নার ইট গর্তে গুলি করা যেতে পারে। চুলা দেয়ালের পৃষ্ঠ তাপমাত্রাঃ ≤40°C।

3. ফার্নেসের গঠন

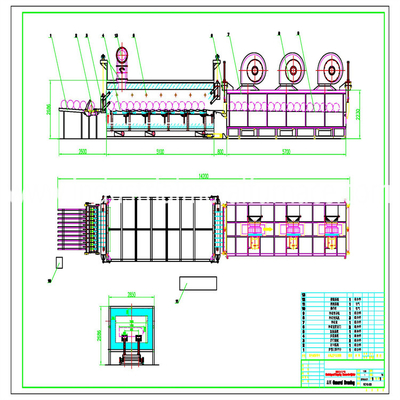

এই হাঁটা মরীচি টাইপ চুলা এক লাইন ইনস্টল করা হয়। শেল এবং ফ্রেম স্টিল প্লেট এবং গঠিত ইস্পাত তৈরি করা হয়। চুলা শরীর কলাম এবং র্যাক দ্বারা একটি নির্দিষ্ট উচ্চতা সমর্থিত হয়,যাতে চুল্লিটি স্থিতিশীল এবং নির্ভরযোগ্য অবস্থায় চলতে পারে, শেলটি A3,δ4 মিমি স্টিলের প্লেট থেকে তৈরি যা চুল্লি চ্যানেল স্টিলের সাথে ঝালাই করা হয়।

চুল্লি আস্তরণঃ তাপমাত্রা দ্রুত বৃদ্ধি পাচ্ছে তা নিশ্চিত করতে, শক্তি সঞ্চয় করতে এবং তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা বাড়ানোর জন্য, চুল্লিটি সম্পূর্ণ ফাইবার কাঠামো গ্রহণ করে।যে ফাইবার ব্লক স্টেইনলেস স্টীল নোঙ্গর দ্বারা চুল্লি প্রাচীর সঙ্গে একসঙ্গে মাউন্ট করা হয়; আস্তরণের সেবা জীবন দীর্ঘায়িত করার জন্য, ফাইবার ব্লকগুলি চুলা প্রাচীরের সাথে সংযুক্ত হওয়ার পরে, ফাইবারের পৃষ্ঠের উপর 1Cr13 δ2 মিমি স্টেইনলেস স্টিল শীটের একটি স্তর আবৃত করা হয়,এই ধরনের কাঠামোর 8 বছরেরও বেশি সেবা জীবন আছে.

সরঞ্জাম কনফিগারেশনঃ এটি হার্ডিং চুলা, টেম্পারিং চুলা, quenching ট্যাংক, লোডিং টেবিল, আনলোডিং টেবিল, জ্বলন সিস্টেম, নিষ্কাশন সিস্টেম, এবং বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম গঠিত।
