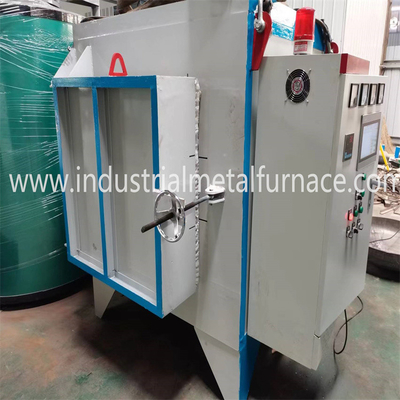

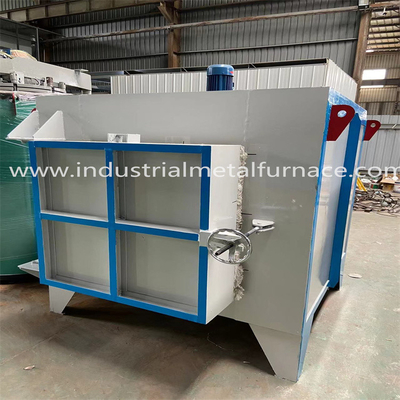

মাঝারি বা ছোট ধাতু বা খাদ অংশের তাপ চিকিত্সার জন্য বৈদ্যুতিক বক্স টাইপ চুলা

1আবেদন

RX3-25-12 বৈদ্যুতিক বগি অগ্নিকুণ্ড প্রধানত মাঝারি বা ছোট ধাতু বা খাদ অংশের তাপ চিকিত্সার জন্য ব্যবহৃত হয়।

2. প্রধান প্রযুক্তিগত পরামিতি

3কাঠামোগত ভূমিকা

RX3-25-12 গরম করার চুলা মূলত চুলার দেহ, আস্তরণ, চুলার দরজা, গরম করার উপাদান এবং তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।

3.1 পশমনাসির দেহ

চুলা শরীরের ইস্পাত কাঠামো 6-8 # সেকশনাল ইস্পাত এবং 3-12 মিমি ইস্পাত প্লেট থেকে তৈরি করা হয়। পাশের স্তম্ভ এবং পিছনের স্তম্ভগুলি সেকশনাল ইস্পাত থেকে তৈরি করা হয়,এবং সেকশনাল স্টীল ব্যারিংস দিয়ে শক্তিশালী. চুল্লির বাইরের দেয়ালটি প্রাইমারগুলির 2 স্তর এবং লেপ পেইন্টের 2 স্তর দিয়ে আঁকা হয়। চুল্লির মূল অংশটি তাপ প্রতিরোধী পেইন্ট দিয়ে আঁকা হয়।

3.২ আস্তরণ

বাক্স টাইপ চুলার দেহটি অগ্নি প্রতিরোধী ইট এবং ফাইবার দিয়ে নির্মিত হয়। ব্যবহৃত আস্তরণের উপাদানটি গোলাকার ইস্পাত অংশ দ্বারা সংযুক্ত মানের অ্যালুমিনিয়াম ফাইবার।অ্যালুমিনিয়াম ফাইবারগুলি ব্লকগুলিতে প্রাক-সংক্ষেপিত হয় (সংক্ষেপণ মাধ্যাকর্ষণ): ≥২৩৫ কেজি/মি³) এবং তারপরে 321 গোলাকার স্টেইনলেস স্টিলের অংশগুলি দিয়ে চুল্লি শরীরের সাথে সংযুক্ত করা হয়। এই অগ্নি প্রতিরোধী আস্তরণের কাঠামোর নিম্ন তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক ক্ষমতা এবং অ্যান্টি-ইরোশন সুবিধা রয়েছে।আস্তরণের মোট বেধ 325 মিমি. সিলিক্যাট অ্যালুমিনিয়াম ফাইবার সর্বোচ্চ তাপমাত্রা 1250 °C প্রতিরোধ করে।

3.3 চুলা দরজা এবং দরজা আপ-ডাউন সিস্টেম

বক্স টাইপ চুলার দরজাটি সম্পূর্ণ ফাইবার আস্তরণের এবং ইস্পাত কাঠামোর কেসিং দিয়ে গঠিত। দরজার ফ্রেমটি 12 মিমি ইস্পাত প্লেটের তৈরি।দরজা আস্তরণের উচ্চ তাপমাত্রা ফাইবার ব্লক যা চুল্লি শরীরের আস্তরণের একই. চুলাটির সামগ্রিক কাঠামো গরম করার সময় তার আকৃতি বজায় রাখে। দরজাটি পাশের খোলার ধরণের। দরজাটি পাশের দিকে ম্যানুয়ালি খোলা হয়।

3.4 চুলার তল:

চুলাটির তলটি 30 মিমি পুরু Ni7N বগি পৃষ্ঠের প্লেট, অগ্নি প্রতিরোধী পাথরের সমন্বয়ে গঠিত। লোড বহনকারী নীচের পৃষ্ঠটি সমতল।তাপ প্রতিরোধী ইস্পাত নীচের প্লেট একটি স্তর লোড ভারবহন নিশ্চিত এবং চুল্লি তারের সেবা জীবন রক্ষা করার জন্য স্থাপন করা হয়.

নীচের আস্তরণঃ একটি কম্পোজিট আস্তরণ প্রথম শ্রেণীর উচ্চ অ্যালুমিনিয়াম অগ্নি প্রতিরোধী ইট, হালকা ওজন অগ্নি প্রতিরোধী ইট, নিরোধক ইট, ইত্যাদি তৈরি করা হয়।গরম করার উপাদান ইনস্টলেশন grooves আস্তরণের উপর নির্মিত হয়, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureউত্পাদনের সময়, সম্প্রসারণের জয়েন্টগুলি ছেড়ে দেওয়া হয় যাতে গরম করার সময় আস্তরণের প্রসারিত হওয়া এবং ক্ষতিগ্রস্থ হওয়া থেকে বিরত থাকে।

3.5 গরম করার উপাদান

গরম করার উপাদানঃ 0Cr27AL7Mo2 প্রতিরোধের খাদ প্রতিরোধের স্ট্রিপগুলি বাম এবং ডান দেয়াল, চুল্লি নীচে এবং চুল্লি নীচে মাউন্ট করা হয়।

3.6 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণঃ বুদ্ধিমান শিমাডেন তাপমাত্রা নিয়ামক ব্যবহার করে তাপমাত্রা নিয়ন্ত্রণের জন্য পিআইডি নিয়ন্ত্রণ গ্রহণ করা হয়। এর যুক্তিসঙ্গত পরামিতি সেট করে,প্রতিটি তাপমাত্রা অঞ্চলের সর্বোত্তম নিয়ন্ত্রণ অর্জন করা যেতে পারেতার অনলাইন স্ব-নিয়ন্ত্রণ ফাংশন দিয়ে, আদর্শ তাপমাত্রা স্থিতিশীলতা অর্জনের জন্য চুল্লিটির সর্বোত্তম পিআইডি পরামিতিগুলি গণনা করা যেতে পারে।

এই সিস্টেম তাপ চিকিত্সা চুলা তাপমাত্রা নিয়ন্ত্রণ করে।

প্রক্রিয়ার প্রয়োজনীয়তা অনুযায়ী, বুদ্ধিমান তাপমাত্রা নিয়ামক ইন সেটিং পরে, এটি তাপমাত্রা জোন নিয়ন্ত্রণ বরাদ্দ করা হয়। কল এবং সংশ্লিষ্ট প্রক্রিয়া সম্পাদনা,নিম্ন স্তরে সংকেত প্রেরণ, এবং প্রতিটি এলাকায় উপরের স্তরের যন্ত্র থেকে তাপমাত্রা তথ্য সংগ্রহ।

যখন প্রধান শক্তি চালু হয়, ডিভাইসটি স্মার্ট যন্ত্রের সেটিংস অনুযায়ী বৈদ্যুতিক চুলা নিয়ন্ত্রণ করবে।

পাওয়ার কন্ট্রোলঃ কন্ট্রোল এক্সিকিউশন সিস্টেম একটি উচ্চ-ক্ষমতা ট্রিগারিং সিস্টেম গ্রহণ করে, একটি রেডিয়েটার এবং একটি সম্পূর্ণ বায়ু শীতল সিস্টেম দিয়ে সজ্জিত।সেকেন্ডারি সুরক্ষার জন্য স্বয়ংক্রিয় বায়ু সুইচ দিয়ে সজ্জিত. বৈদ্যুতিক গরম করার উপাদান প্রতিটি গ্রুপ একটি ammeter, ভোল্টমিটার, এবং বৈদ্যুতিক গরম করার উপাদান জন্য চালু / বন্ধ সূচক দিয়ে সজ্জিত করা হয়,সুরক্ষিত ব্যবহার নিশ্চিত করার জন্য ইন্টারলক সুরক্ষা এবং নিরাপত্তা গ্রাউন্ডিং ব্যবস্থাগুলির উপর ক্ষমতা সহ.

4. উপাদান উৎপত্তি

5ইনস্টলেশন

গ্রাহক নিজেই চুলাটি ইনস্টল করবেন এবং সরবরাহকারী ইংরেজিতে ব্যবহারকারীর ম্যানুয়াল সরবরাহ করবেন।বিশ্বজুড়ে বর্তমান মহামারী পরিস্থিতির কারণে গ্রাহকদের জন্য অনলাইন সহায়তা এবং গাইড ভিডিও.

6বিক্রয়োত্তর সেবা

চুলাটি চালানের তারিখ থেকে শুরু করে 13 মাসের জন্য গ্যারান্টিযুক্ত। গ্যারান্টি সময়ের মধ্যে, ক্ষতিগুলি মেরামত করা হয় বা প্রতিস্থাপন করা হয় যদি তারা উত্পাদন ত্রুটির কারণে ঘটে থাকে।ক্রেতাকে একটি নির্দিষ্ট হারে চার্জ করা হয় যদি ক্ষতি ক্রেতা নিজেই সৃষ্ট হয়.
