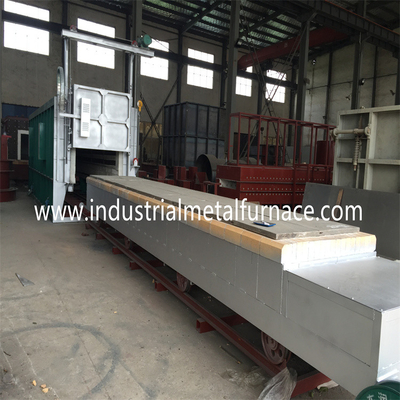

1200 °C স্টেইনলেস স্টীল পাইপ অ্যানিলিং তাপ চিকিত্সা চুল্লি বগি হোম গাড়ি নীচের প্রকার

1200 °C স্টেইনলেস স্টীল পাইপ অ্যানিলিং তাপ চিকিত্সা চুল্লি বগি হোম গাড়ি নীচের প্রকার

1সরঞ্জামের উদ্দেশ্য

RT3-980-12 quneching গাড়ির নীচের চুলা প্রধানত annealing এবং জন্য ব্যবহৃত হয় বিভিন্ন স্টেইনলেস স্টীল অংশের তাপ চিকিত্সা।

2. প্রযুক্তিগত পরামিতি

3. সামগ্রিক বৈশিষ্ট্য এবং কাঠামোসরঞ্জাম

RT3-980-12 বগি অগ্নিকুণ্ড চুলা প্রধানত চুলা শেল, চুলা আস্তরণ, চুলা দরজা এবং

চুলা দরজা উত্তোলন যন্ত্র, চুলা দরজা চাপ এবং সিলিং যন্ত্র; লোড বহনকারী ট্রলি এবং

ট্রলি ট্র্যাকশন মেকানিজম, ফার্নেস বডি এবং ট্রলি সিলিং মেকানিজম; হিটিং এলিমেন্ট এবং ফিক্সিং ডিভাইস;

ফার্নেস তাপমাত্রা স্বয়ংক্রিয় নিয়ন্ত্রণ সিস্টেম; ইত্যাদি

3.1 ফার্নেস শেল, ১ সেট

3.2ফার্নেসের আস্তরণ: আস্তরণের একটি সম্পূর্ণ ফাইবার কাঠামো, উচ্চ মানের zirconium-অ্যালুমিনিয়াম দিয়ে নির্মিত

স্ট্যান্ডার্ড স্টেইনলেস স্টীল গোলাকার স্টীল অংশ এবং বৈজ্ঞানিক এবং যুক্তিসঙ্গত ইনস্টলেশন ব্যবহার করে অগ্নি প্রতিরোধী ফাইবার

ফাইবার ভাঁজ ব্লকটি ইনস্টলেশনের আগে আবার প্রাক-সংক্ষেপিত হয় (সংক্ষেপিত বাল্ক ঘনত্ব ≥ 230Kg/m3)⁾,

স্টেইনলেস স্টীল বৃত্তাকার ইস্পাত এবং নিরোধক ইনস্টলেশন বেধ সঙ্গে চুলা উপরের শেল উপর স্থায়ী

উপাদান 325 মিমি। কাঠামো কম তাপ পরিবাহিতা, কম তাপ দ্রবীভূত, চমৎকার রাসায়নিক

স্থিতিশীলতা, তাপীয় স্থিতিশীলতা, তাপীয় কম্পন প্রতিরোধের, চমৎকার টান শক্তি এবং জারা প্রতিরোধের।

অ্যালুমিনিয়াম সিলিক্যাট ফাইবারের সর্বোচ্চ তাপমাত্রা প্রতিরোধ 1360 °C এবং ফাইবার ফিক্সিং অংশের উপাদানটি 304 স্টেইনলেস স্টিল।

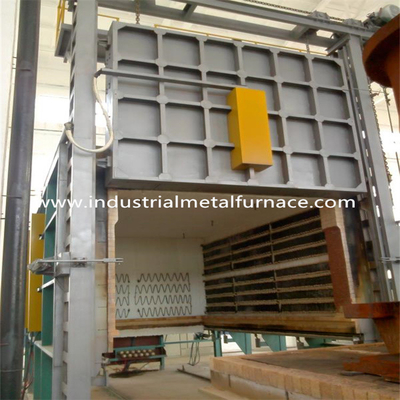

3.3. চুলা দরজা এবং চুলা দরজা প্রক্রিয়া, চুলা দরজা চাপ এবং সিলিং প্রক্রিয়া;

3.4লোড বহনকারী ট্রলি এবং ট্রলি ট্যাকশন প্রক্রিয়া, চুল্লি শরীর এবং ট্রলি সিলিং প্রক্রিয়া

3.4.1 ট্রলি এবং ট্রলি ট্র্যাকশন প্রক্রিয়া

ট্রলি একটি ফ্রেম, ট্রলি পৃষ্ঠের উপর একটি ইস্পাত প্লেট, চাকার, অগ্নিরোধী masonry,

একটি তাপ প্রতিরোধী ইস্পাত চুলা নীচের প্লেট Ni7N, এবং একটি ট্রলি ট্র্যাকশন প্রক্রিয়া।

3.4.1 ট্রলি স্টিলের কাঠামোঃ এটি 18 # স্টিলের মরীচি এবং 10 মিমি স্টিলের প্লেট দিয়ে ঝালাই করা হয়।

এর অনমনীয়তা পূর্ণ লোডের অধীনে স্বাভাবিক অপারেশন এবং দীর্ঘমেয়াদী ব্যবহারের সময় কোনও বিকৃতি নিশ্চিত করে।

3.4.২ চাকাঃ ট্রলিটির চাকাগুলি ZG55# স্টিলের কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড কাস্টমাইজড।

ট্রান্সমিশন শ্যাফ্টটি 45 # স্টিল দিয়ে তৈরি করা হয়েছে যা সুনির্দিষ্ট প্রক্রিয়াকরণ এবং টেম্পারিং চিকিত্সা সহ।

ট্রান্সমিশন বিয়ারিং লোডের প্রয়োজনীয়তা নিশ্চিত করার জন্য ভারী-ডুয়িং রোলার বিয়ারিং ব্যবহার করে।

ট্রলিটির চাকার চাপ কমাতে, 16 Ø 240 চাকার 8 জোড়া ইনস্টল করা হয়

পুরো ট্রলিকে সমর্থন করার জন্য ট্রলিটির নীচে।

3.4.3 আস্তরণঃ উচ্চ অ্যালুমিনিয়ামের ভারী অগ্নি প্রতিরোধী ইট, হালকা ওজন অগ্নি প্রতিরোধী ইট, বিচ্ছিন্নতা ইট,

ইত্যাদি একটি কম্পোজিট আস্তরণের জন্য ব্যবহৃত হয়। ভারী উচ্চ অ্যালুমিনিয়াম refractory ইট জন্য ব্যবহার করা হয়

সংঘর্ষের প্রবণ অংশ এবং লোড বহনকারী অংশের বাঁধাই (উচ্চ তাপমাত্রা আঠালো যোগ করা হয়)

মর্নিংয়ের সময় কাদাতে) চুল্লির আস্তরণের কাঠামোগত শক্তি বাড়ানোর জন্য।

গরম হওয়ার পর লেপটি প্রসারিত হতে এবং লেপটি ক্ষতিগ্রস্ত হতে বাধা দেওয়ার জন্য উত্পাদনের সময় জয়েন্টগুলি রেখে দেওয়া হয়।

চুলার নীচের প্লেটটি Ni7N উপাদান থেকে ছাঁটাই করা হয়েছে যার মোট বেধ 30 মিমি।

সর্বোচ্চ তাপমাত্রা ≤ 1200°C এবং এটি বিকৃতি বা ফাটল ছাড়াই দীর্ঘ সময় ব্যবহার করা যেতে পারে।

3.4.4 ট্রলি ট্র্যাকশন মেশিনঃ ট্রলি ট্র্যাকশন মেশিন স্বয়ংচালিত মোড গ্রহণ করে।

ট্রলি ট্রলি ড্রাইভিং হুইল চালানোর জন্য হ্রাসকারী মাধ্যমে চুল্লি প্রবেশ এবং প্রস্থান

ট্রলি চালানোর জন্য, এবং অপারেশন স্থিতিশীল এবং নির্ভরযোগ্য।

3.4.5 চুলা শরীর এবং টেবিলের মধ্যে সিলিং প্রক্রিয়া

সিলিং সমস্যা চুল্লি নকশা একটি খুব গুরুত্বপূর্ণ অংশ। সিলিং মানের

কর্মক্ষমতা সরাসরি চুল্লি এবং সেবা তাপমাত্রা অভিন্নতা প্রভাবিত করে

চুলার জীবন; এটি শক্তি খরচ এবং তাপ চিকিত্সা উপর একটি বড় প্রভাব আছে

ফার্নেসের সামগ্রিক কাঠামোর মধ্যে, সিলিং ডিভাইসটি একটি তুলনামূলকভাবে

উচ্চ তাপমাত্রা এলাকা এবং কাজের পরিবেশ তুলনামূলকভাবে কঠোর।

নির্ভরযোগ্য পারফরম্যান্স, সহজ কাঠামো, দীর্ঘ সেবা সহ একটি সিলিং সমাধান গ্রহণের জন্য প্রয়োজনীয়

জীবন এবং সহজ রক্ষণাবেক্ষণ।

চুলা দরজা, চুলা শরীর এবং ট্রলি মধ্যে সীল আরো গুরুত্বপূর্ণ।

চুল্লি দরজা এবং চুল্লি শরীরের মধ্যে সীলমোহর মৃত ওজন সংকোচন গ্রহণ

যান্ত্রিক শিল্পে তাপ চিকিত্সা চুলায় সাধারণত ব্যবহৃত কাঠামো এবং সিলিং

ট্রলি এবং চুলা শরীরের মধ্যে একটি বিশেষ আকৃতির ইট এবং ফাইবার কটন ব্লক সীল হয়।

উপরের কাঠামোটি ট্রলি-টাইপ গরম করার চুল্লি এবং ট্রলি-টাইপ গরম করার চুল্লিগুলিতে ভাল এবং ব্যাপকভাবে ব্যবহৃত হয়েছে

তাপ চিকিত্সা চুলা, এবং একটি ভাল সিলিং প্রভাব আছে।

3.5 চুলা গরম করার উপাদান

গরম করার উপাদানটি উচ্চ মানের উচ্চ-প্রতিরোধী খাদ উপাদান 0Cr27AL7Mo2 থেকে তৈরি,

যা একটি ঢেউতোলা আকারে প্রক্রিয়াজাত করা হয় এবং চুলার দেহের উভয় পাশে ইনস্টল করা হয়।

সমস্ত সীসা রড φ16 0Cr25AL5 উপাদান তৈরি করা হয়, এবং সীসা রড এর তারের clamps হয়

বিশেষ শিল্প clamps যে তারের দৃঢ় এবং নির্ভরযোগ্য নিশ্চিত করতে। সব নিরপেক্ষ পয়েন্ট

প্রতিরোধকগুলি শূন্যের সাথে সংযুক্ত থাকে এবং নিরপেক্ষ তারের ক্রস-সেকশন এলাকাটি

শিল্প মানদণ্ডের প্রয়োজনীয়তা।

3.6ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণঃ তাপমাত্রা নিয়ন্ত্রণ মাল্টি-সেগমেন্ট জোনিং নিয়ন্ত্রণ গ্রহণ এবং গ্রহণ

জাপানের শিমাডেন ইন্টেলিজেন্ট তাপমাত্রা নিয়ন্ত্রক।

এটি প্রতিটি তাপমাত্রা অঞ্চলের সর্বোত্তম নিয়ন্ত্রণ অর্জন করতে পারে।

এটি চুলার সেরা পিআইডি পরামিতি গণনা করতে পারে এবং আরও আদর্শ তাপমাত্রা স্থিতিশীলতা অর্জন করতে পারে।

3. 7 সম্পূর্ণ সরঞ্জাম সরবরাহের সুযোগ

4প্রধান উপাদাননির্মাতারা
