গর্তের ধরন প্রতিরোধের quenching তাপ চিকিত্সা চুলা

পিট-টাইপ রেজিস্ট্যান্স কুনচিং পিট টাইপ হিট ট্রিটমেন্ট ফার্নেস

1. ওভারভিউ

আরকিউ₃সিরিজের উচ্চ তাপমাত্রার পিট টাইপ হিটিং ফার্নেস (এর পরে বৈদ্যুতিক চুল্লি হিসাবে উল্লেখ করা হয়) হল একটি

পর্যায়ক্রমিক অপারেশন টাইপ প্রতিরোধের চুল্লি. রেট করা তাপমাত্রা হল 1200℃, এবং চুল্লিটি একটি উল্লম্ব

খাদ টাইপ। ফার্নেস কভার হাইড্রোলিকভাবে বিভক্ত, এবং চুল্লি প্রতিরোধ বেল্ট দ্বারা বেষ্টিত হয়।

প্রতিরোধের বেল্টগুলি চুল্লির নীচে সাজানো হয় এবং চুল্লির নীচের প্লেটটি উপরে রাখা হয়।

চুল্লিতে একটি স্টেইনলেস স্টিলের সুরক্ষা রিং রয়েছে যাতে ওয়ার্কপিসটি চুল্লির সাথে সংঘর্ষ না হয়

চুল্লিতে প্রবেশ করার এবং ছেড়ে যাওয়ার সময় তার। এই শিল্প বৈদ্যুতিক চুল্লি উচ্চ-তাপমাত্রার জন্য উপযুক্ত

বিভিন্ন বড় এবং মাঝারি আকারের অংশগুলির জন্য quenching, annealing এবং অন্যান্য তাপ চিকিত্সা প্রক্রিয়া। এটা আছে

চুল্লির অভ্যন্তরে শক্তিশালী সিল করার সুবিধা, উচ্চ চুল্লি তাপমাত্রার অভিন্নতা, ভাল শক্তি সঞ্চয়

এবং সুবিধাজনক অপারেশন।

2. প্রধানপ্রযুক্তিগতপরামিতিপিট ধরনের চুল্লির

3. ব্যবহারের শর্তাবলী

3.1 অভ্যন্তরীণ ব্যবহার;

3.2 কোন পরিবাহী ধুলো, বিস্ফোরক গ্যাস, বা ক্ষয়কারী গ্যাস নেই যা ধাতু এবং চারপাশে নিরোধককে মারাত্মকভাবে ক্ষতি করতে পারে;

3.2 কোন সুস্পষ্ট কম্পন বা বাধা নেই;

3.4 কর্মশালায় অগ্নিনির্বাপক এবং ধোঁয়া নিষ্কাশন সুবিধা থাকতে হবে।

4. কাঠামোগত ভূমিকা

বৈদ্যুতিক নিভানোর চুল্লি প্রধানত চুল্লির শেল, চুল্লির আস্তরণ, গরম করার উপাদান, প্রতিরক্ষামূলক আবরণ দ্বারা গঠিত।

চুল্লি নীচের প্লেট, চুল্লি কভার এবং উত্তোলন প্রক্রিয়া, তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা, ইত্যাদি

4.1 ফার্নেস শেলটি প্রধানত উচ্চ-মানের 5 মিমি পুরু ইস্পাত প্লেট দিয়ে শক্ত ফ্রেমে ঢালাই করা হয়।

চুল্লির দেহটি চারটি বিভাগে বিভক্ত এবং উপরে এবং নীচে বিভক্ত। পুরো ইস্পাত কাঠামোর সুবিধা রয়েছে

সুন্দর চেহারা এবং উচ্চ অনমনীয়তা। চুল্লি শরীরের চেহারা সোজা, সুন্দর, wrinkles ছাড়া বা

অসমতা ফার্নেস বডির বাইরের অংশটি প্রাইমারের দুটি কোট এবং টপকোটের দুটি কোট দিয়ে আঁকা হয়েছে

প্রাসঙ্গিক মান রঙ কোড সাধারণ শিল্প মান বা পার্টি A এর কারখানা মান অনুযায়ী নির্বাচন করা হয়,

এবং মূল অংশগুলি উচ্চ তাপমাত্রা প্রতিরোধী পেইন্ট দিয়ে আঁকা হয়।

4.2 আস্তরণের মূল অংশটি উত্পাদিত উচ্চ-মানের জিরকোনিয়াম-যুক্ত অবাধ্য ফাইবার ফোল্ডিং ব্লক দিয়ে তৈরি করা হয়

Shandong Luyang এর ভ্যাকুয়াম স্পিনিং পদ্ধতি দ্বারা, স্ট্যান্ডার্ড ফিক্সিং এবং বৈজ্ঞানিক এবং যুক্তিসঙ্গত মাউন্টিং পদ্ধতি ব্যবহার করে।

ফাইবার ফোল্ডিং ব্লকগুলি মাউন্ট করার আগে আবার প্রি-কম্প্রেস করা হয় এবং বিশেষ স্টেইনলেস স্টিলের ফিক্সিংগুলির সাথে শেলের সাথে স্থির করা হয়।

চুল্লির আস্তরণের মোট ইনস্টলেশন বেধ হল 300 মিমি। গঠন কম তাপ পরিবাহিতা, কম তাপ আছে

দ্রবীভূতকরণ, চমৎকার রাসায়নিক স্থিতিশীলতা, তাপীয় স্থিতিশীলতা, তাপ কম্পন প্রতিরোধের, চমৎকার প্রসার্য শক্তি এবং জারা

প্রতিরোধ জিরকোনিয়ামযুক্ত অ্যালুমিনিয়াম সিলিকেট ফাইবারের সর্বোচ্চ তাপমাত্রা প্রতিরোধের 1350 ℃ এবং উপাদান

ফিক্সিং এর স্টেইনলেস স্টীল বৃত্তাকার ইস্পাত হয়.

4.3 ইলেকট্রিক রেজিস্ট্যান্স পিট টাইপ হিট ট্রিটমেন্ট ফার্নেসের নিচের অংশটি ভারী হাই-অ্যালুমিনিয়াম দিয়ে তৈরি একটি যৌগিক আস্তরণ দিয়ে তৈরি

অবাধ্য ইট, হালকা ওজনের অবাধ্য ইট, নিরোধক ইট, ইত্যাদি। সংঘর্ষ-প্রবণ অংশ এবং লোড বহনকারী অংশগুলি নির্মিত

ভারি উচ্চ-অ্যালুমিনিয়াম অবাধ্য ইট দিয়ে (গন্ধন করার সময় উচ্চ-তাপমাত্রা আঠালো কাদা যোগ করা হয়)

চুল্লির আস্তরণের কাঠামোগত শক্তি। সম্প্রসারণ জয়েন্টগুলি প্রসারণ থেকে আস্তরণের প্রতিরোধ করার জন্য উত্পাদনের সময় বাকি থাকে এবং

উত্তপ্ত হওয়ার পরে আস্তরণের ক্ষতি করে। অবাধ্য স্তরটি একটি স্ট্রিপ খাঁজে নির্মিত যেখানে গরম করার উপাদানটি স্থাপন করা হয়,

এবং চুল্লির নীচের প্লেটটি স্থাপন করতেও ব্যবহৃত হয়।

4.4 চুল্লির নীচের গরম করার উপাদানটি ZG40Cr25Ni20 তাপ-প্রতিরোধী ইস্পাত দিয়ে তৈরি একটি ফার্নেস নীচের প্লেট দিয়ে আবৃত থাকে

30 মিমি পুরুত্ব সহ। এটি ওয়ার্কপিসের অক্সাইড স্কেলকে আটকাতে একটি নতুন ধরণের ফিতে গ্রহণ করে

গরম করার উপাদান।

4.5 গরম করার উপাদানটি উচ্চ-মানের উচ্চ-প্রতিরোধী খাদ উপাদান এইচআরই প্রতিরোধের বেল্ট দিয়ে তৈরি

একটি ঢেউতোলা আকৃতি। প্রতিরোধের বেল্টটি বিশেষ সিরামিক স্ক্রু দিয়ে স্থির করা হয়েছে (প্রতিরোধ বেল্ট ইনস্টলেশন দেখুন

বিশদ বিবরণের জন্য কাঠামো চিত্র)। এর গঠনটি ইনস্টল করা সহজ এবং রক্ষণাবেক্ষণ এবং প্রতিস্থাপন করা দ্রুত। হবে না

ফার্নেস শেলের সাথে একটি তাপীয় শর্ট সার্কিট যা ফার্নেস শেলের স্থানীয় অতিরিক্ত উত্তাপ সৃষ্টি করে। ইনস্টলেশনের সময়,

একটি সিরামিক গ্যাসকেট ফাইবার প্রাচীর এবং রেজিস্ট্যান্স বেল্টের মধ্যে স্থাপন করা হয় যাতে ফাইবার পৃষ্ঠ না থাকে

রেজিস্ট্যান্স বেল্টের সাথে সরাসরি যোগাযোগে, যার ফলে রেজিস্ট্যান্স বেল্টের গরম করার প্রভাব বৃদ্ধি পায়।

সিরামিক স্ক্রু এবং ওয়াশার উভয়ই সিন্টারযুক্ত এবং কোরান্ডাম ব্যবহার করে উচ্চ তাপমাত্রায় গঠিত হয়

তাদের পর্যাপ্ত শক্তি এবং সেবা জীবন আছে তা নিশ্চিত করার জন্য উপকরণ। সরঞ্জাম আট ভাগ করা হয়

গরম এলাকা। প্রতিটি গরম বিভাগে একটি স্বাধীন হিটিং গ্রুপ সাজানো হয়, এবং কোন ক্রস-জোন ব্যবস্থা নেই।

রেজিস্ট্যান্স ব্যান্ড ইনস্টলেশন ডায়াগ্রাম সিরামিক স্ক্রু ডায়াগ্রাম

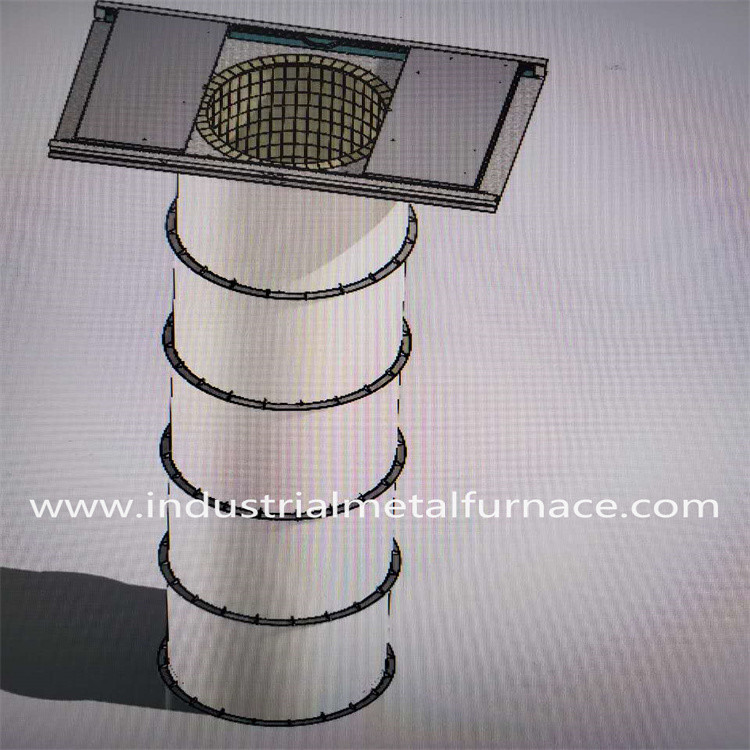

4.6 সুরক্ষা রিং এর উপাদান হল স্টেইনলেস স্টীল 310S, যার পুরুত্ব 5mm।

একাধিক সুরক্ষা রিংগুলি চুল্লিতে উপরে এবং নীচে ইনস্টল করা হয়, যা কার্যকরভাবে সীমাবদ্ধ করে

বাম এবং ডান দোল যখন workpiece প্রবেশ এবং চুল্লি ছেড়ে, এবং প্রতিরোধ করতে পারেন

চুল্লিতে প্রবেশ এবং ছেড়ে যাওয়ার সময় চুল্লির তারের সাথে সংঘর্ষ থেকে ওয়ার্কপিস।

4.7 ফার্নেস কভার এবং খোলা ও বন্ধ করার পদ্ধতি: ফার্নেস কভার তৈরি হয়

3 মিমি পুরু ইস্পাত প্লেট অর্ধেক, এবং নিরোধক উপাদান জিরকোনিয়ামযুক্ত অ্যালুমিনিয়াম দিয়ে তৈরি

সিলিকেট ফাইবার ফোল্ডিং ব্লকগুলি 300 মিমি পুরুত্ব সহ অ্যাঙ্করগুলির সাথে স্থির। চুল্লি কভার হয়

হাইড্রোলিক পুশ রড দিয়ে খোলা এবং বন্ধ করা হয় এবং বাম এবং ডান ফার্নেস কভারে পুলি ইনস্টল করা হয়।

চুল্লি কভার 4.8 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা সরাতে পারে

4.8.1 প্রধান নিয়ন্ত্রণ উপাদান যেমন পাওয়ার রেগুলেটর, এসি কন্টাক্টর, ফাস্ট ফিউজ, ইন্টারমিডিয়েট রিলে,

অপারেশন সুইচ, বোতাম, সংকেত নির্দেশক আলো, ইত্যাদি সুপরিচিত দেশীয় ব্র্যান্ডের নির্ভরযোগ্য পণ্য গ্রহণ করে।

বর্তমান এবং ভোল্টেজ নির্দেশক যন্ত্রগুলি সংবেদনশীল, নির্ভুল, নির্ভরযোগ্য এবং দীর্ঘ পরিষেবা জীবন রয়েছে।

4.8.2 স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

(কন্ট্রোল ক্যাবিনেট ডায়াগ্রাম)

4.8.4 প্রতিটি তাপমাত্রা অঞ্চলের তাপমাত্রা জাপানি Shimaden SRS13A দ্বারা নিয়ন্ত্রিত হয়

সিরিজ বুদ্ধিমান প্রোগ্রাম তাপমাত্রা নিয়ামক এবং একটি উচ্চ ক্ষমতা শক্তি নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত.

প্রতিটি জোনের প্রধান নিয়ন্ত্রণ যন্ত্রটি স্পর্শ পর্দার সাথে যোগাযোগ করে এবং এর আউটপুট ব্যবহার করে

সময় অনুপাত মডিউল প্রযুক্তি সরাসরি শক্তি নিয়ন্ত্রক ট্রিগার গরম করার প্রক্রিয়া নিয়ন্ত্রণ.

4.8.5 পিট টাইপের বৈদ্যুতিক ওভেনের জন্য জাপানি শিমাডেন বুদ্ধিমান তাপমাত্রা নিয়ামক রয়েছে

তাপমাত্রা এবং সময়ের ইউনিফাইড প্রোগ্রামিংয়ের কাজ, তাপমাত্রা এবং সময়ের স্বাধীন সেটিং,

এবং পরিমাপ প্রদর্শন। মিটারে একাধিক আউটপুট মোড এবং মাল্টি-চ্যানেল আউটপুট নিয়ন্ত্রণ ফাংশন রয়েছে,

এবং অনলাইনে ম্যানুয়াল এবং স্বয়ংক্রিয় মোডগুলির মধ্যে স্যুইচ করতে পারে।

(শিমাডেন SRS13A Temperatureগনিয়ন্ত্রক)

4.8.6 স্মার্ট মিটারে টাচ স্ক্রিনের সাথে যোগাযোগ করার কাজ রয়েছে, যাতে প্রক্রিয়াটি বক্ররেখা হয়

এবং প্রতিটি এলাকার ডেটা যেকোনো সময় একটি USB ফ্ল্যাশ ড্রাইভে কল করা এবং মুদ্রিত করা যেতে পারে, এবং এছাড়াও

≥1 বছরের জন্য সমস্ত প্রকৃত উত্পাদন তাপ চিকিত্সা প্রক্রিয়া ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করার জন্য এলোমেলোভাবে সংরক্ষণ করা হবে।

4.8.7 লুপ কারেন্ট নির্দেশ করার জন্য প্রতিটি জোনে তিনটি অ্যামিটার রয়েছে এবং প্রতিটি পাওয়ার রেগুলেটর মডিউল হল

দ্রুত ফিউজ সুরক্ষা দিয়ে সজ্জিত।

4.8.8 MCGS টাচ স্ক্রিন ইন্ডাস্ট্রিয়াল কন্ট্রোল মেশিন (10"টাচ স্ক্রিন) একটি স্ট্যান্ডার্ড USB দিয়ে সজ্জিত

তথ্য সংরক্ষণ এবং মুদ্রণ সুবিধার্থে ইন্টারফেস.

4.8.9 সিস্টেমের উচ্চ নির্ভরযোগ্যতা এবং বিরোধী হস্তক্ষেপ ফাংশন আছে।

4.8.10 নিম্ন-স্তরের মাস্টার কন্ট্রোল যন্ত্র থেকে রিয়েল-টাইম মাস্টার কন্ট্রোল তাপমাত্রা সংগ্রহ করুন।

প্রতিটি জোনের চুল্লির তাপমাত্রা এবং প্রক্রিয়ায় প্রতিটি মুহূর্তে তার অ্যালার্ম হতে পারে

প্রক্রিয়াটি সম্পূর্ণ না হওয়া পর্যন্ত রিয়েল টাইমে প্রদর্শিত এবং রেকর্ড করা হয়।

4.8.11 সিস্টেম ইন্টারফেস

মানব-কম্পিউটার সংলাপ ইন্টারফেস: কম্পিউটার ডিসপ্লে ইন্টারফেসে একটি রঙিন সিস্টেম ওভারভিউ রয়েছে,

প্যারামিটার সেটিংস, প্যারামিটার প্রদর্শন, বক্ররেখা নির্ধারণ, প্রক্রিয়া কার্ভ, প্রক্রিয়া সিমুলেশন,

এলার্ম ইন্টারফেস, রিপোর্ট টাইমিং প্রিন্টিং এবং হেল্প ওয়ার্ক ইন্টারফেস। সমস্ত কাজের ইন্টারফেস চীনা ভাষায় প্রদর্শিত হয়।

প্রক্রিয়া বক্ররেখা সেট করার পরে এটিতে এক-বোতাম শুরু এবং থামানো রয়েছে।

5. সরবরাহের সুযোগ

6. উপাদানের উৎপত্তি
