1400×1400×1100 মিমি ড্রপ বটম দ্রুত 650 ডিগ্রি সেলসিয়াস অ্যালুমিনিয়াম টি 6 তাপ চিকিত্সা চুল্লি quenching সমাধান

১৪০০×১৪০০×১১০০ মিমি ড্রপ বটম দ্রুত ৬৫০ ডিগ্রি সেলসিয়াস অ্যালুমিনিয়াম টি৬ তাপ

চিকিত্সা চুলা নিষ্কাশন সমাধান

1আবেদন

অ্যালুমিনিয়াম খাদ কঠিন সমাধান এবং quenching তাপ চিকিত্সা প্রতিরোধের চুলা একটি পর্যায়ক্রমিক অপারেশন টাইপ

অ্যালুমিনিয়াম খাদের অংশগুলির দ্রুত নিষ্কাশন এবং সমাধান চিকিত্সার জন্য প্রধানত ব্যবহৃত প্রতিরোধের চুলা।

এই চুলা এর workpiece ভাল তাপ সঞ্চালন এবং অপেক্ষাকৃত অভিন্ন সঙ্গে ঝুলন্ত অপারেশন গ্রহণ

তাপমাত্রা।

গরম এবং নিরোধক পরে, workpiece দ্রুত চুল্লি থেকে পানি পুল quenching মধ্যে ড্রপ করতে পারেন

১০ সেকেন্ডের মধ্যে মিডিয়াম, এবং দমন চিকিত্সার গুণমান উচ্চ।

তাপমাত্রা নিয়ন্ত্রণ সিস্টেম PID শূন্য-ক্রসিং ট্রিগার thyristor এবং জাপান Shimaden বুদ্ধিমান গ্রহণ

তাপমাত্রা নিয়ন্ত্রণের জন্য SR13 প্রোগ্রামযোগ্য মিটার। চুল্লি ভাল স্থিতিশীলতা আছে এবং কাগজবিহীন গ্রহণ

রেকর্ডার স্বয়ংক্রিয়ভাবে তাপমাত্রা এবং অতিরিক্ত তাপমাত্রা বিপদাশঙ্কা রেকর্ড করার জন্য দ্বৈত নিয়ন্ত্রণ

ওয়ার্কপিস অতিরিক্ত গরম হয় না।

বৈদ্যুতিক নিষ্পেষণ চুলা এর যান্ত্রিক ট্রান্সমিশন অংশ interlocking নিয়ন্ত্রণ এবং অপারেশন গ্রহণ।

2প্রধান প্রযুক্তিগত পরামিতি

3. কাঠামো ভূমিকা

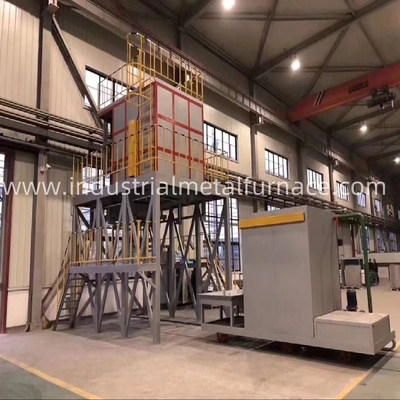

বৈদ্যুতিক চুলা T6 ড্রপ নীচে কাঠামো একটি গরম চুলা, একটি উত্তোলন প্রক্রিয়া, একটি

নিভে যাওয়া যন্ত্রপাতি,

একটি নিয়ন্ত্রণ ব্যবস্থা এবং অন্যান্য অংশ।

3.1গরম করার চুলা

গরম করার চুলা একটি বৈদ্যুতিক চুলা শরীর, একটি গরম উপাদান, একটি গরম বায়ু প্রচলন ডিভাইস, একটি বেস গঠিত

ফ্রেম, এবং একটি চুল্লি দরজা.

বন্ধক যন্ত্র ইত্যাদি।

গরম করার চুলা শেলের ফ্রেম 10 # চ্যানেল ইস্পাত (চ্যানেল ইস্পাত ফ্রেমের দূরত্ব) দিয়ে ঝালাই করা হয়

≤ ৮০০ মিমি), এবং চুলার শেল স্টিল প্লেটের বেধ ≥ ৪ মিমি।

এটি ঘূর্ণনকারী বায়ুবাহকের গরম বায়ু প্রবাহকে চুল্লির দেহের ফাইবারগুলি পরিস্কার করতে বাধা দিতে পারে।

অভ্যন্তরীণ দেয়ালের উপরের অংশটি 3 মিমি পুরু 1Cr18Ni9 তাপ প্রতিরোধী স্টেইনলেস স্টিল প্লেট দিয়ে ঝালাই করা হয়।

গরম বায়ু প্রচলন ডিভাইস একটি ফ্যান ডিভাইস এবং একটি বায়ু গাইড প্লেট গঠিত। ফ্যান ডিভাইস উপরের উপর স্থাপন করা হয়

ফ্যানটি 1Cr18Ni9Ti তাপ প্রতিরোধী ইস্পাত থেকে তৈরি করা হয় একটি সেন্ট্রিফুগাল ফ্যান ব্লেড গঠনের জন্য। স্ট্যাটিক

এবং গতিশীল ভারসাম্য উত্পাদন সময় সঞ্চালিত হয়, এবং ফলক এবং খাদ সংযোগ বাদাম সঙ্গে টান হয়।

ফ্যান শ্যাফ্ট 1Cr18Ni9Ti উপাদান থেকে তৈরি।

বেস ফ্রেমটি চুলার দেহ স্থাপন করতে ব্যবহৃত হয় এবং 16 # বড় চ্যানেল ইস্পাত দিয়ে ঝালাই করা হয়।

চুলা দরজা এবং চুলা শেল এছাড়াও 12 # চ্যানেল ইস্পাত ফ্রেম হিসাবে welded তৈরি করা হয়, বাইরের প্রাচীর এছাড়াও

তৈরি

6mm ইস্পাত প্লেট, এবং অভ্যন্তরীণ প্রাচীর 2mm পুরু 1Cr18Ni9 তৈরি করা হয়। অভ্যন্তরীণ আস্তরণের এছাড়াও অ্যালুমিনিয়াম সিলিক্যাট ব্যবহার

অগ্নি প্রতিরোধী

আইসোলেশন এবং তাপ সংরক্ষণের উপাদান হিসাবে ফাইবার ইগল-পঞ্চড কটন।

সমাধান T6 তাপ চিকিত্সা চুলা দরজা এবং চুলা শরীর একটি সিলিন্ডার-সংকুচিত নরম সীল দিয়ে সিল করা হয়।

চুল্লি পরে

দরজাটি স্থাপন করা হয়, সিলিন্ডারটি এটিকে উপরে ধাক্কা দেওয়ার জন্য ব্যবহৃত হয় এবং ফাইবার কটনটি একটি নরম সিল তৈরি করতে ব্যবহৃত হয়।

উপাদান বাস্কেটটি 304 স্টেইনলেস স্টিলের বর্গাকার টিউব এবং 304 স্টেইনলেস স্টিলের প্রোফাইল দিয়ে তৈরি।

মোবাইল ওয়াটার ট্যাংকঃ মোবাইল quenching জল ট্যাংক 5mm পুরু 304 স্টেইনলেস স্টীল প্লেট এবং বড় থেকে তৈরি করা হয়

চ্যানেল ইস্পাত ঢালাই এবং শক্তিশালী। নীচের ফ্রেম 14 # চ্যানেল ইস্পাত ঢালাই করা হয়, এবং জল সঞ্চালন

ডিভাইস একটি 4KW গরম জল পাম্প হয়। একটি বৈদ্যুতিক ভ্রমণ প্রক্রিয়া মোবাইল জল ট্যাংক অধীনে ইনস্টল করা হয়, 6 চাকার সঙ্গে

৩টি সারিতে, এবং সামনে একটি হ্রাসকারী রয়েছে যা চাকাগুলোকে চলতে দেয়।

এটি বৈদ্যুতিক যাত্রা দ্বারা চুলা শরীরের নীচে সরানো হয়, এবং চুলা শরীরের বাইরে খোলা যখন

পানি ট্যাংক একটি U আকৃতির গরম পাইপ দিয়ে সজ্জিত করা হয় জল ট্যাংক গরম করার জন্য, এবং সজ্জিত করা হয়

পানির তাপমাত্রা স্থিতিশীল করার জন্য একটি ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা।

গরম করার ক্ষমতাঃ 45KW

3.২ উত্তোলন যন্ত্র

উত্তোলন যন্ত্রটি একটি দ্বি-গতির লিঞ্চ, একটি লোডিং ক্যাসেট, একটি উত্তোলন চেইন, একটি রোলিং হুইল ইত্যাদি নিয়ে গঠিত।

লিঞ্চ বেস ফ্রেমের একপাশে ইনস্টল করা হয় এবং একটি স্ব-লকিং সঙ্গে একটি কম গতির অনুপাত হ্রাসকারী গ্রহণ

চার্জিং ফ্রেমকে প্রতিরোধ করার জন্য যে কোন অবস্থানে চার্জিং ফ্রেমকে থামতে এবং ধীর করতে পারে তা নিশ্চিত করার জন্য ডিভাইস

নিচে নেমে আসার সময় দমকল ট্যাংকে দ্রুত আঘাত হানতে পারে।

3.৩ নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ সিস্টেম PID শূন্য-ক্রসিং ট্রিগার থাইরিস্টর এবং জাপানি Shimaden স্মার্ট মিটার ব্যবহার করে

তাপমাত্রা নিয়ন্ত্রণ করতে একটি কাগজবিহীন রেকর্ডার ব্যবহার করা হয় তাপমাত্রা বৃদ্ধি বক্ররেখা রেকর্ড করতে, এবং একটি অতিরিক্ত তাপমাত্রা

ডাবল কন্ট্রোল নিশ্চিত করে যে ওয়ার্কপিসটি অতিরিক্ত গরম হয় না।

T6 ড্রপ নীচে চুলা যান্ত্রিক সংক্রমণ অংশ interlocking নিয়ন্ত্রণ গ্রহণ, অর্থাৎ যখন চুলা

দরজা সামান্য খোলা হয়, বায়ুচলাচল ডিভাইস এবং গরম উপাদান শক্তি সরবরাহ স্বয়ংক্রিয়ভাবে বন্ধ করা হয়, এবং

উত্তোলন ডিভাইসের পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করা হয়; যখন চার্জিং ক্যাসেট নির্দিষ্ট সময়ে আসে

চুলার অবস্থান এবং চুলার দরজা বন্ধ থাকলে, উত্তোলন ডিভাইসের পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়;

ভেন্টিলেটর ডিভাইসের পাওয়ার সাপ্লাই এবং গরম করার উপাদানটি কেবলমাত্র চুল্লি দরজা বন্ধ করার পরে সংযোগ করা যেতে পারে

ভুল অপারেশনের কারণে দুর্ঘটনা প্রতিরোধের জন্য বন্ধ।

5সরবরাহের ক্ষেত্র

6প্রধান উপাদান তালিকা
