90KW 50HZ পিট টাইপ গ্যাস কার্বারাইজিং ফার্নেস বৈদ্যুতিক প্রতিরোধের ক্রমাগত গ্যাস কার্বারাইজিং ফার্নেস

পিট টাইপ কার্বারাইজিং হিট ট্রিটমেন্ট ফার্নেস

বৈদ্যুতিক প্রতিরোধের তাপ চিকিত্সা পিট টাইপ কার্বুরাইজিং ফার্নেস

1. আবেদন

গ্যাস কার্বারাইজিং ফার্নেস একটি নতুন ধরনের শক্তি সাশ্রয়কারী চক্রীয় তাপ চিকিত্সা চুল্লি।

এটি ইস্পাত মেশিনের অংশ, অটোমোবাইল অংশগুলির গ্যাস কার্বারাইজিং তাপ চিকিত্সার জন্য ব্যবহৃত হয়।

এর সর্বোচ্চ কাজের তাপমাত্রা 1050 ℃, এবং চুলাটি একটি স্টেইনলেস দিয়ে সজ্জিত

ইস্পাত muffle ট্যাংক.অংশগুলি প্রথমে ঝুড়িতে লোড করা হয় এবং তারপরে মাফল ট্যাঙ্কে রাখা হয়।

ফ্লো মিটার এবং ড্রিপিং পাইপের মাধ্যমে বায়ুমণ্ডল ড্রিপ-ইন টাইপ।

চুল্লির ভিতরে বায়ু সঞ্চালন জোরদার করার জন্য ফ্যানটি ফার্নেস কভারে মাউন্ট করা হয়।

পিট টাইপ তাপ চিকিত্সা চুল্লি সমস্ত ধরণের ছোট এবং মাঝারি আকারের অংশ এবং দীর্ঘ শ্যাফ্টের জন্য উপযুক্ত

কার্বারাইজিং, কার্বোনিট্রাইডিং এবং 950℃ এর কম অক্সিডেশন হিটিং, উচ্চ তাপমাত্রা অ্যানিলিং

এবং অন্যান্য তাপ চিকিত্সা প্রক্রিয়া. এটি শক্তিশালী sealing সুবিধা আছে, উচ্চ তাপমাত্রা

অভিন্নতা, ভাল শক্তি সঞ্চয় এবং সহজ অপারেশন।

2. প্রযুক্তিগত পরামিতি:

3. গঠন ভূমিকা

এই পিট টাইপ কার্বারাইজিং ফার্নেসটি ফার্নেস বডি, ফার্নেস লাইনিং, ফার্নেস কভার লিফটিং নিয়ে গঠিত

মেকানিজম, ফ্যান, গরম করার উপাদান, মাফল ট্যাঙ্ক, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা এবং কার্বন সম্ভাব্য নিয়ন্ত্রণ

পদ্ধতি.

ফার্নেস বডি: কার্বারাইজিং ফার্নেস শেলের ফ্রেমটি 4-12 মিমি থেকে তৈরি

ইস্পাত প্লেট এবং 12# বিভাগীয় ইস্পাত।

পুরো ইস্পাত কাঠামো ভাল চেহারা আছে.চুল্লির বাহ্যিক প্রাচীর আঁকা হয়

প্রাইমারের 2 স্তর, এবং লেপ পেইন্টের 2 স্তর সহ।চুল্লির মূল অংশটি আঁকা হয়

তাপ প্রতিরোধী পেইন্ট সঙ্গে।

আস্তরণের: পিট টাইপ ফার্নেস একটি অল-ফাইবার কাঠামো।এটি কম তাপ পরিবাহিতা সুবিধা আছে,

শক্তিশালী বিরোধী শক ক্ষমতা, এবং ক্ষয় বিরোধী.ফাইবার ব্লক বৃত্তাকার স্টেইনলেস স্টীল দ্বারা সংশোধন করা হয়

অংশএই অবাধ্য আস্তরণের কাঠামোর কম তাপ পরিবাহিতা, শক্তিশালী অ্যান্টি-শক সুবিধা রয়েছে

ক্ষমতা, এবং ক্ষয় বিরোধী।সিলিকেট অ্যালুমিনিয়াম ফাইবার সর্বোচ্চ তাপমাত্রা 1200℃ প্রতিরোধ করে।

অবাধ্য ফাইবার শানডং থেকে সরবরাহ করা হয়।মোট আস্তরণের বেধ 350 মিমি।চুল্লি

আস্তরণটি 300 মিমি সিলিকেট অ্যালুমিনিয়াম ফাইবার ব্লককে অবাধ্য স্তর এবং 50 মিমি তাপ নিরোধক স্তর হিসাবে গ্রহণ করে।

ফার্নেস কভার: কভারটি ＃30mm A3 স্টিল প্লেট থেকে তৈরি।এর তাপ সংরক্ষণ বাক্স

কভার CrMnN তাপ প্রতিরোধী ঢালাই থেকে তৈরি, এবং অ্যালুমিনিয়াম ফাইবার দিয়ে ভরা।গরম

ট্রিটমেন্ট ফার্নেস কভার এবং মাফল ট্যাঙ্ক ডাবল-সিল করা এবং জল-ঠাণ্ডা।চুল্লি

কভারটি ওয়াটার-কুলিং সিলিং ফ্যান, 3-হোল ড্রিপার এবং এক্সস্ট পাইপ দিয়ে সজ্জিত।ড্রিপ-ইন

কার্বারাইজিং রাসায়নিকের পরিমাণ ড্রিপার দ্বারা নিয়ন্ত্রিত হয়।কার্বারাইজিং রাসায়নিক হয়

বাষ্পীভূত হয়ে উচ্চ তাপমাত্রায় কার্বারাইজিং বায়ুমণ্ডলে পরিণত হয়।ভিতরের চাপ

একটি চাপ নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত হয়.চুল্লির আবরণটি স্যাম্পলিং টিউব দিয়েও সংরক্ষণ করা হয়,

গ্যাস ইনলেট হোল এবং কার্বন সম্ভাব্য নিয়ামক এবং CO2 বিশ্লেষক সহজ ইনস্টলেশনের জন্য গ্যাস আউটলেট গর্ত।

গরম করার উপাদান: 0Cr21AL6Nb সর্পিল-আকৃতির রেজিস্ট্যান্স বেল্টগুলি চুলার দেয়ালে মাউন্ট করা হয়েছে।

প্রতিরোধের বেল্টগুলি বিশেষ ছাঁচ দ্বারা তৈরি করা হয় যাতে উত্পাদনে কোনও ক্ষতি না হয়।দ্য

রেজিস্ট্যান্স বেল্টগুলি চীনামাটির বাসন নখ দ্বারা প্রাচীরের সাথে স্থির করা হয়।চীনামাটির নখ এবং gaskets হয়

উচ্চ তাপমাত্রা sintering প্রক্রিয়া অধীনে corundum উপাদান তৈরি.চুল্লি আছে 1

তাপমাত্রা নিয়ন্ত্রণ অঞ্চল।

ফ্যান: ফার্নেস কভারে ইনস্টল করা হয়েছে।ইম্পেলারটি 310S ক্ষয়-বিরোধী তাপ থেকে তৈরি

প্রতিরোধী স্টেইনলেস স্টীল vanes.পাখা এবং খাদ একটি সংমিশ্রণ প্রকার এবং জল-ঠান্ডা হয়।

মাফল ট্যাঙ্ক: 10 মিমি পুরু SUS310S (0Cr25Ni20) তাপ প্রতিরোধী ইস্পাত প্লেট।মফল ট্যাঙ্ক

এবং চুল্লির আবরণ অ্যাসবেস্টস শিকড় দ্বারা সিল করা হয়।সিলিং রিং এর পরিষেবা জীবন নিশ্চিত করতে জল-ঠান্ডা করা হয়।

চুল্লি কভার উত্তোলন প্রক্রিয়া: চুল্লি কভার আপ-ডাউন আন্দোলন মাধ্যমে হয়

বৈদ্যুতিক স্ক্রু প্রক্রিয়া।আপ-ডাউন শ্যাফটে ক্ষতি প্রতিরোধ করার জন্য 2টি সীমা সুইচ রয়েছে।

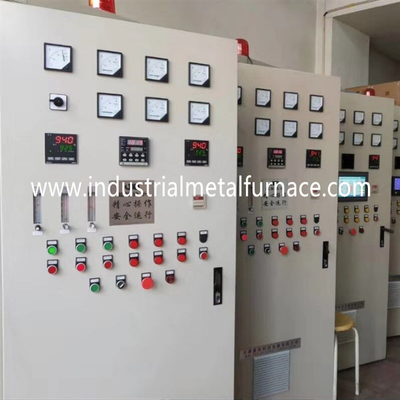

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

তাপমাত্রা নিয়ন্ত্রণ: বৈদ্যুতিক প্রতিরোধের চুল্লির তাপমাত্রা দ্বারা নিয়ন্ত্রিত হয়

পিআইডি নিয়ন্ত্রণ সহ জাপান বুদ্ধিমান তাপমাত্রা নিয়ামক।এটি আদর্শ পিআইডি গণনা করতে পারে

পরামিতি, এবং সর্বাধিক কাঙ্ক্ষিত তাপমাত্রা অভিন্নতা এবং স্থিতিশীলতা অর্জন করে।

• এই পিট টাইপ ফার্নেস 1 কন্ট্রোল জোন আছে.মোটর চাল অগত্যা ইন্টারলক করা হয়.
• প্রতিটি হিটিং জোনের জন্য অতিরিক্ত তাপমাত্রার অ্যালার্ম রয়েছে।
• কন্ট্রোল সিস্টেমে ব্যবহৃত উপাদানগুলি CHINT বা DELIXI ব্র্যান্ডের।দ্য
• উপাদানগুলো হল এসি কন্টাক্টর, ফাস্ট ফিউজ, ইন্টারমিডিয়েট রিলে, ট্রাভেল সুইচ, সুইচ,
• বোতাম, এবং ইঙ্গিত আলো, ammeter, এবং ভোল্টমিটার।
• নিয়ন্ত্রণ মন্ত্রিসভা রাষ্ট্র মান অনুযায়ী তৈরি করা হয়.এবং তারগুলি পরিষ্কারভাবে মুদ্রিত হয়।

4. সরবরাহের সুযোগ

5. কার্বন সম্ভাব্য নিয়ন্ত্রণ ব্যবস্থা

5.1 প্রধান কর্মক্ষমতা সূচক

5.1.1 চুল্লি তাপমাত্রা অভিন্নতা: ≤±5℃ (কার্যকর কাজ এলাকা)

5.1.2 তাপমাত্রা স্থিতিশীলতা: ≤±1℃ (যন্ত্র নিয়ন্ত্রণ নির্ভুলতা)

5.1.3 তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি: PID শক্তি নিয়ন্ত্রণ;

5.1.4 কার্বন সম্ভাব্য অভিন্নতা: ≤±0.05%CP；

5.1.5 কার্বন সম্ভাব্য স্থিতিশীলতা: ≤±0.02%CP；

5.1.6 কার্বাইড অভিন্নতা গ্রেড: ≤±1 গ্রেড;

5.1.7 কার্যকর কেস গভীরতা সহনশীলতা: কেস গভীরতার জন্য ≤±0.1mm≤1mm;±5%

কেস গভীরতার জন্য: ≥1 মিমি;(একই স্নানের উপাদান);

5.1.8 কার্বন সম্ভাব্য নিয়ন্ত্রণ পদ্ধতি: প্রোপেন এবং পিআইডি নিয়ন্ত্রণের জন্য অক্সিজেন প্রোব;

5.2 ফাংশন

5.2.1 তাপমাত্রা নিয়ন্ত্রণ: তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা জাপানের উপর ভিত্তি করে

তাপমাত্রা নিয়ন্ত্রক.তাপমাত্রা সিস্টেম একটি উচ্চ তাপমাত্রা নিয়ন্ত্রণ আছে

নির্ভুলতা এবং একটি উচ্চ স্থায়িত্ব।এর তাপমাত্রা নিয়ন্ত্রণের সঠিকতা হল ±1℃।

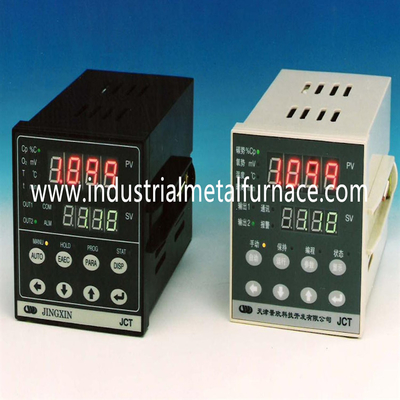

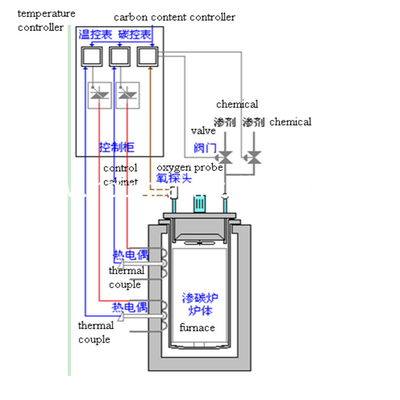

5.2.2 বায়ুমণ্ডল কার্বন সম্ভাব্য নিয়ন্ত্রণ: কার্বন সম্ভাব্য নিয়ন্ত্রণ ব্যবস্থা

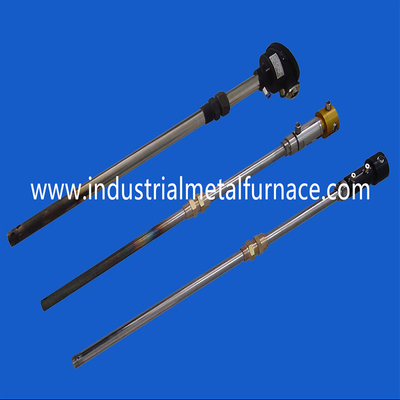

বিরোধী তাপ শক অক্সিজেন প্রোব গ্রহণ করে, JCT1 কার্বন সম্ভাব্য নিয়ামক, এবং আমদানি করা হয়

কার্বন সম্ভাবনা নিয়ন্ত্রণ করতে solenoid ভালভ.

JCT1 কার্বন সম্ভাব্য নিয়ামকের ক্ষেত্রে 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে।

সম্ভাব্য নিয়ামক বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত।এটি একটি উচ্চ আছে

নিয়ন্ত্রণ নির্ভুলতা, এবং এর হস্তক্ষেপ-বিরোধী ক্ষমতা আন্তর্জাতিক স্তরে পৌঁছেছে।

সম্ভাব্য নিয়ামক 100টি প্রক্রিয়া সংরক্ষণ করতে সক্ষম।অক্সিজেন প্রোবও সেট করা আছে

কার্বন ডিপোজিট বার্ন ডিভাইস সহ।
