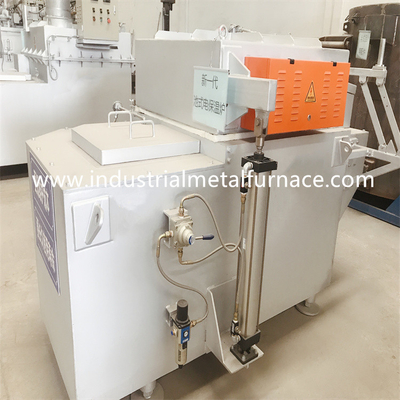

1500 কেজি বৈদ্যুতিক পুলের প্রকার অ্যালুমিনিয়াম গলানো এবং হোল্ডিং ফার্নেস অ্যালুমিনিয়াম গলানোর সরঞ্জাম

বৈদ্যুতিক পুল টাইপ হোল্ডচুল্লিঅ্যালুমিনিয়াম গলানোর জন্য

1.আবেদন

বৈদ্যুতিক পুল টাইপ হোল্ডিং ফার্নেস প্রধানত তাপের জন্য ব্যবহৃত হয়

অলৌহঘটিত ধাতু দ্রবণ সংরক্ষণ.

কাঠামোগত ভূমিকা

পুল টাইপ হোল্ডিং ফার্নেস নিম্নলিখিত তিনটি অংশ নিয়ে গঠিত:

ফার্নেস বডি, গরম করার উপাদান এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা।দ্য

বৈদ্যুতিক নিয়ন্ত্রণ বাক্সের উপরের অংশটি নিয়ন্ত্রণ সার্কিট।নিম্ন

অংশটি পাওয়ার সার্কিট।

ফার্নেস বডি চার্জিং হোল, হোল্ডিং চেম্বার নিয়ে গঠিত।

নিষ্কাশন গর্ত এবং চুল্লি কভার.চার্জিং হোল, ডিসচার্জিং হোল

এবং হোল্ডিং চেম্বার সম্পূর্ণরূপে 84ACX কাস্টেবল দ্বারা কাস্ট করা হয় যা

মিত্র খনিজ পণ্য দ্বারা উত্পাদিত.(সংকোচনশীল শক্তি হল 140MPA

যখন তাপমাত্রা 110 ℃ পৌঁছে।লাইন রেট 0.1%) এই ধরনের

castable অ্যালুমিনিয়াম নন-স্টিক, উচ্চ শক্তি, সহজ সুবিধা আছে

পরিষ্কার এবং দীর্ঘ সেবা জীবন।ফার্নেস কভার অবাধ্য ফাইবার গ্রহণ করে

Janpnese ব্র্যান্ডের তুলা যা ভাল তাপ সংরক্ষণ কর্মক্ষমতা আছে

এবং সহজ রক্ষণাবেক্ষণ।

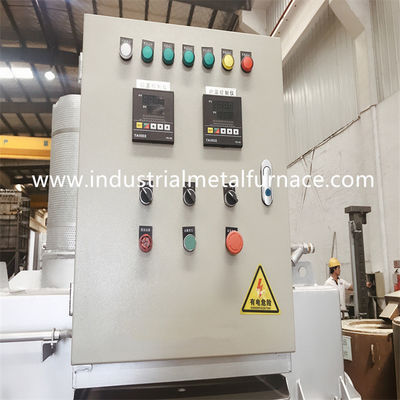

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা বুদ্ধিমানদের সাথে পিআইডি নিয়ন্ত্রণ গ্রহণ করে

তাপমাত্রা নিয়ন্ত্রক, এবং শক্তি নিয়ন্ত্রক।তাপমাত্রা

নিয়ন্ত্রণ নির্ভুলতা ±3℃.ডাই ঢালাই জন্য হোল্ডিং চুল্লি এছাড়াও

অতিরিক্ত তাপমাত্রার এলার্ম আছে।

ক্রেতা দ্বারা প্রস্তুত পাওয়ার সাপ্লাই:

পাওয়ার সাপ্লাই: 3-ফেজ 5-তার, 380V±10%, 50Hz±3 Hz;

নিয়ন্ত্রণ শক্তি: 220V±10%,50Hz±3 Hz.

2.প্রযুক্তিগত পরামিতি

3.হিটিং সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

3.1.হিটিং সিস্টেম

ক) গরম করার উপাদান - সিলিকন কার্বাইড রড (মোট 6 টুকরা)

কন্ট্রোল সিস্টেম: তাপমাত্রা নিয়ামক (তাইওয়ান থেকে আমদানি করা, 2 টুকরা),

ইলেকট্রনিক পাওয়ার রেগুলেটর, কন্টাক্টর, রিলে।

টেম্পারেচার সেন্সিং কম্পোনেন্ট: থার্মাল কাপলিং (2 টুকরা একসাথে,

1 চুলার বায়ুমণ্ডলের তাপমাত্রা পরিমাপের জন্য এবং অন্যটির জন্য

গলিত অ্যালুমিনিয়াম তাপমাত্রা পরিমাপ)

3.2.ইলেক্ট্রিক্যাল কন্ট্রোল সিস্টেম (PID কন্ট্রোল)

থাইরিস্টর হল বৈদ্যুতিক নিয়ন্ত্রণের প্রধান নিয়ন্ত্রণকারী উপাদান

পদ্ধতি.আউটপুট কারেন্ট পরিবর্তনের মাধ্যমে নিয়ন্ত্রিত হয়

থাইরিস্টরের পরিবাহী কোণ।বৈদ্যুতিক অ্যালুমিনিয়াম ধরে রাখার চুল্লি

পরিবাহ নিয়ন্ত্রণ করতে উন্নত ফেজ নিয়ন্ত্রণ এবং ফায়ারিং সার্কিট নিয়োগ করে

থাইরিস্টরের কোণ।তাপমাত্রা নিয়ামক বিভিন্ন সুরক্ষা আছে

ফাংশনযখন অ্যালুমিনিয়াম গলানোর চুল্লির তাপমাত্রা উপরে উঠে যায়

ঊর্ধ্ব সীমা বা বর্তমান ত্রুটির কারণে অস্বাভাবিক, নিয়ামক করতে পারেন

স্বয়ংক্রিয়ভাবে নাড়ি আউটপুট বন্ধ, এবং বিদ্যুৎ সরবরাহ বন্ধ.

3.3।প্রধান প্রযুক্তিগত পরামিতি

ক) কাজের ভোল্টেজ: 380V 3 ফেজ 50Hz;

খ) নিয়ন্ত্রণ পদ্ধতি: ম্যানুয়াল পটেনটিওমিটার নিয়ন্ত্রণ বা স্বয়ংক্রিয়

0-5VDC নিয়ন্ত্রণ সংকেত;

গ) নরম স্টার্ট-আপ ফাংশন: 0.5 সেকেন্ডের পরে শুরু হয়;

d) তাপমাত্রা নিয়ন্ত্রণের সঠিকতা: ±5℃(মান কাজের শর্তে)

3.4.প্রধান বৈদ্যুতিক উপাদান

ক) কন্ট্রোল ক্যাবিনেট, 1 টুকরা;

খ) তাপমাত্রা নিয়ন্ত্রক, তাইওয়ান উত্স, 2 টুকরা (একটি নিয়ামক

পিআইডি প্রবিধান সহ)।

গ) পাওয়ার রেগুলেটর, 1 সেট;

ঘ) কম ভোল্টেজ বৈদ্যুতিক উপাদান, 1 সেট;

e) থার্মাল কাপলিং, 2 টুকরা (গলা পরিমাপ করা টুকরা

অ্যালুমিনিয়াম তাপমাত্রা একটি সুরক্ষা আবরণ পাইপে চাদর করা হয়);
