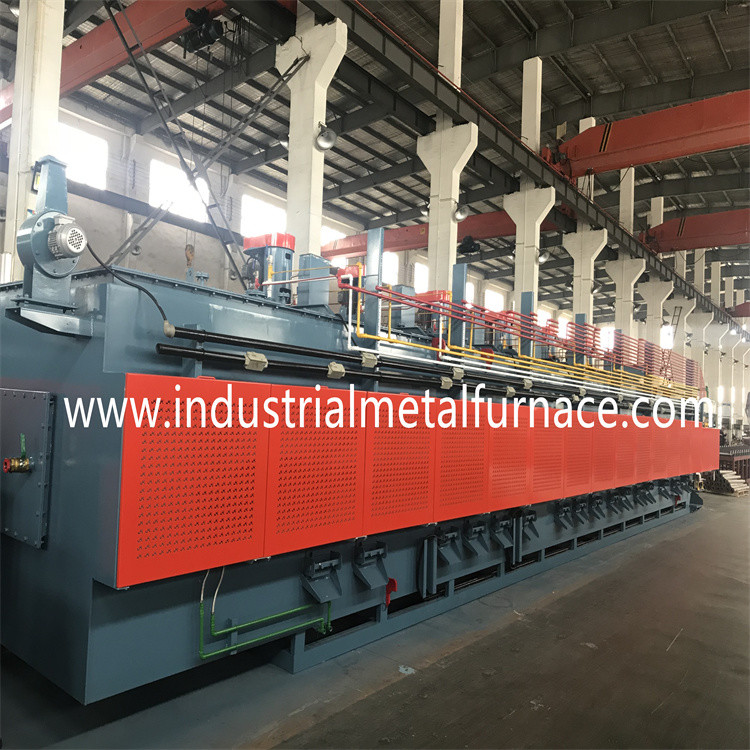

উচ্চ পরিমাণ 40400 বৈদ্যুতিক উত্তাপ ক্রমাগত জাল বেল্ট চুল্লি

1.তাপ চিকিত্সা চুল্লি লাইন গঠিত:

প্রউত্তেজনাপূর্ণচurnace→ প্রউত্তেজনাপূর্ণগoolingটিank→ পোস্ট ডিegreasing

এবংগঝুঁকে থাকাটিank→ গঅবিরামএইচotকirটেম্পারিং চurnace→

কস্বয়ংক্রিয়টিemperatureগনিয়ন্ত্রণপৃanel.

(1) মোট শক্তি: প্রায় 170KW (অক্সিলারী পাওয়ার সহ);

(2) মোট দৈর্ঘ্য: প্রায় 23 মিটার;

(3) মোট ওজন: প্রায় 22000 কেজি;

2D.পরিবাহক জাল বেল্ট চুল্লি প্রধান প্রযুক্তিগত পরামিতি

ক্ষমতা: নিভে যাওয়া এবং টেম্পারিং প্রায় 130-180 কেজি/ঘন্টা, কার্বারাইজিং হল

প্রায় 60-120 কেজি/ঘণ্টা, এবং আউটপুট আকৃতি, আকার এবং স্ট্যাকিংয়ের সাথে পরিবর্তিত হয়

ওয়ার্কপিসের। কাজের অংশ: হার্ডওয়্যার সরঞ্জাম, মানক অংশ, ইত্যাদি

3.প্রতি ইউনিট প্রযুক্তিগত স্পেসিফিকেশন

চুল্লি নিভানো　　

3-1।স্পেসিফিকেশন

4. নিভিয়ে ফেলাট্যাঙ্ক

4-1।এসনির্দিষ্টকরণ

4-1-1 জাল বেল্ট ফার্নেস: B=600mm উপাদান: 204, 1pc, ¢1.6*¢1.6*হেম 30 05075-AL

4-1-2 ট্রান্সমিশন: N=1.5KW, I=450, P=25.4 All, Nanfang মোটর + Xintao Reducer

(টর্ক লিমিটার সহ);

4-1-3 কুলিং পাম্প: 5.5HP×3”, 1 সেট, সাংহাই জিয়াজিন;

4-1-4 সার্কুলেটিং পাম্প: 5.5HP×3”, 1 সেট, সাংহাই জিয়াজিন;

4-1-5 প্লেট হিট এক্সচেঞ্জার: (20 মি²) ,1 সেট, Yuanxiang তাপ বিনিময়;

4-1-6 লিফটিং স্ট্রিপ অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, 1 সেট, ওয়ান্ডারি তৈরি;

6.পোস্টdegreasing এবং পরিষ্কার ট্যাংক

6-1।এসনির্দিষ্টকরণ

6-1-1 মেশ বেল্ট: উপাদান: W=400mm, 1PC, ¢1.6*¢ 2.0 হেম 30 05075-AL;

6-1-2 ট্রান্সমিশন: N=0.75KW, I=450, P=19.05 1 pc, Nanfang মোটর + Xintao Reducer

(টর্ক লিমিটার সহ);

6-1-3 স্প্রে পাম্প: N＝2.2kw,1 পিসি, জিয়াজিন;

6-1-4 তেল জল পৃথকীকরণ মোটর: N=0.10KW, 1 সেট, কাস্টমাইজড;

6-1-5 বৈদ্যুতিক গরম করা: N = 18.9KW, 3 পিসি, কাস্টমাইজড;

টেম্পারিং ফার্নেস

7-1।স্পেসিফিকেশন

7-1-1 কাজের তাপমাত্রা: ≤ 650 ℃;

7-1-2 রেটেড গরম করার শক্তি: প্রায় 80-95KW;

7-1-3 হিটারের সংখ্যা: 81 সেট;

7-1-4 জোনের সংখ্যা: 3টি জোন;

7-1-5 হিটিং ফার্নেস দৈর্ঘ্য: 6000 মিমি;

7-1-6 প্রস্থান রাক দৈর্ঘ্য: 1000 মিমি;

7-1-7 জাল বেল্ট প্রস্থ: B＝600mm (SUS304 উপাদান);

7-1-8 চুল্লি শরীরের মোট ওজন: প্রায় 7 টন;

7-1-9 চুল্লি শরীরের মোট প্রস্থ: প্রায় 1825 মিমি;

7-1-10 ট্রান্সমিশন: N= 0.75KW, I = 1800, P = 25.4;

7-1-11 ফ্যান: N= 3－1.5kw;

7-1-12 চুল্লি তাপমাত্রা অভিন্নতা: ± 6 ℃;

7-1-13 তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: ± 1 ℃;

7-1-14 চুল্লি প্রাচীর তাপমাত্রা: ≤ 40 ℃ + ঘরের তাপমাত্রা (ট্রান্সমিশন সাইড);

বৈদ্যুতিক নিয়ন্ত্রণ

8. প্রধান উপাদান

9.একক পয়েন্ট O2 কার্বন ঘনত্ব স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা

ভোল্টেজ 220-380v × এক Ф× 50HZ;

1. CP কার্বন সম্ভাব্য নিয়ামক, 1 পিসি;

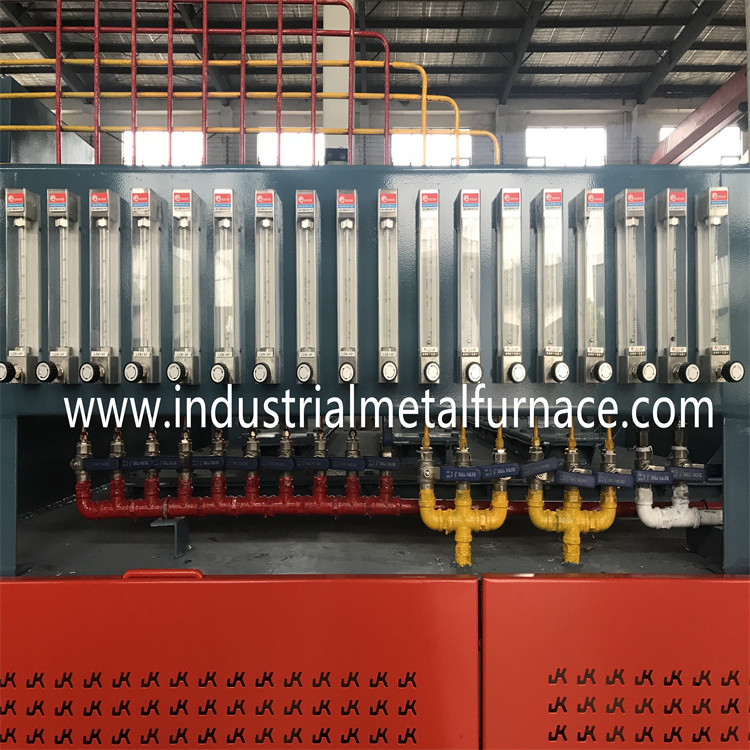

2. এয়ার পাম্প: 2 সেট;রেফারেন্স এয়ার ফ্লো মিটার: 1;কার্বন বার্নিং এয়ার ফ্লোমিটার: ১.

3. রেকর্ডার: 1 সেট;

4. প্রবাহ নিয়ন্ত্রণ solenoid ভালভ গ্রুপ: 1 গ্রুপ;

5. অক্সিজেন প্রোব Ф 27m/m × 600m/m: 1pc;

6. এয়ার পাইপিং: 1 পিসি;

7. বৈদ্যুতিক তারের: 1 পিসি;

10অন-সাইট কাজ

1 পাইপ: ক্রমাগত বেল্ট ফার্নেসের জন্য পাইপগুলি ক্রেতা দ্বারা প্রস্তুত করা হয়, তবে সাজানো হয়

বিক্রেতার নির্দেশ অনুসারে।

তারের: প্রতিটি সরঞ্জাম বিভাগে ক্যাবিনেটের মধ্যে তারের দ্বারা প্রদান করা হয়

ক্রেতা, কিন্তু বিক্রেতার নির্দেশ অনুযায়ী সংযুক্ত করা হয়.

3 চিত্রকর্ম;বৈদ্যুতিক প্রতিরোধের চুল্লিটি গভীর রঙে আঁকা হয়।

পাইপ সংযোগ: নিষ্কাশন পাইপ প্রস্তুত এবং স্ব-পরিকল্পিত ক্রেতা দ্বারা শুরু হয়

সরঞ্জামের সংযোগ বিন্দু flanges.
