90-130কেজি PER ঘন্টা Muffle জাল বেল্ট প্রতিরোধের চুল্লি ফাস্টেনার জন্য

1. ক্রেতার প্রয়োজনীয়তা

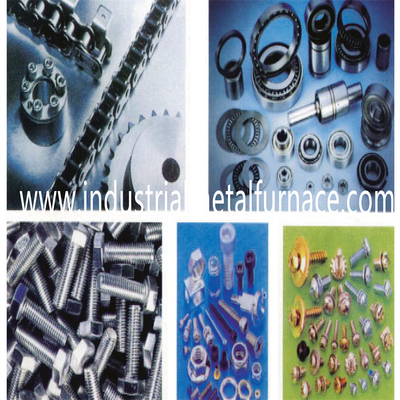

1.1 পণ্য: ফাস্টেনার;

1.2 প্রক্রিয়া: নিভিয়ে ফেলা, পরিষ্কার করা, টেম্পারিং করা;

1.3 উত্পাদনশীলতা: প্রায় 90-130 কেজি/ঘন্টা

1.5 ক্রেতার প্রয়োজন অনুযায়ী, আমরা সুপারিশ করছি

300*3200*5 মিমি কার্যকরী আকারের সাথে একটি মাফল মেশ বেল্ট প্রতিরোধের চুল্লি।

2.তাপ চিকিত্সা ফার্নেস লাইনের মৌলিক পরামিতি

পাওয়ার সাপ্লাই: 380V, 3 ফেজ, 50HZ;

পুরো লাইনের পাওয়ার সাপ্লাই: 190KW;

সরঞ্জামের মোট ওজন: 18000 কেজি

মোট চুল্লি দৈর্ঘ্য: প্রায় 19500 মিমি;

প্রক্রিয়া প্রবাহ: চুল্লি নিভানোর →নিভানোর ট্যাঙ্ক→ক্লিনিং মেশিন→

টেম্পারিং ফার্নেস এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা;

3. বৈশিষ্ট্য

3.1 তাপ চিকিত্সা চুল্লি বিদেশী প্রযুক্তি শোষণ করে।চুল্লি

এটি চীনে তৈরি, তবে এটি মূল অংশগুলির জন্য উচ্চ মানের বিদেশী ব্র্যান্ড গ্রহণ করে।

কচুল্লির সামগ্রিক গুণমান আন্তর্জাতিক স্তরে পৌঁছেছে।

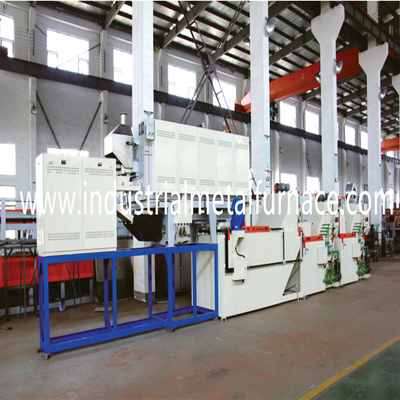

3.2 মেশ বেল্ট হিট ট্রিটমেন্ট ফার্নেসটি নিভানোর চুল্লি নিয়ে গঠিত,

quenching ট্যাংক, ক্লিনিং মেশিন, টেম্পারিং ফার্নেস এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা।

4. সরঞ্জাম পরামিতি

4.1 রেট করা তাপমাত্রা

চুল্লি quenching ট্যাংক পরিষ্কারের মেশিন টেম্পারিং চুল্লি

820～920℃ 40～80℃ 40-60℃ 300-650℃

4.2 উৎপাদনশীলতা

কোনচিং: 90-130 কেজি/ঘন্টা (পণ্যের আকার, ওজন এবং স্ট্যাকিং পরিস্থিতির সাথে পরিবর্তিত হয়)

4.3 বায়ুমণ্ডল

চুল্লি নিভান: মিথানল এবং প্রোপেন;

টেম্পারিং চুল্লি: বায়ু;

4.4 জাল বেল্ট টাইপ quenching চুল্লি

জাল বেল্ট প্রস্থ 300 মিমি

কাজের ক্ষেত্র দৈর্ঘ্য: 3200 মিমি

কাজের উচ্চতা: 50 মিমি

4.5 শমন ট্যাঙ্ক

জাল বেল্ট প্রস্থ: 500 মিমি

ট্যাঙ্ক গভীরতা: 1700 মিমি

ট্যাঙ্ক প্রস্থ: 1200 মিমি

ট্যাঙ্কের দৈর্ঘ্য: 3200 মিমি

4.6 ক্লিনিং মেশিন

জাল বেল্ট প্রস্থ: 500 মিমি

কার্যকরী দৈর্ঘ্য: 2400 মিমি

4.7 টেম্পারিং ফার্নেস

জাল বেল্ট প্রস্থ: 500 মিমি

কার্যকর দৈর্ঘ্য: 4000 মিমি

কার্যকর উচ্চতা: 80 মিমি

5. প্রতি ইউনিট প্রযুক্তিগত স্পেসিফিকেশন

জাল বেল্ট নিভানোর চুল্লি　　

জাল বেল্ট quenching চুল্লি উত্পাদন লাইন মূল অংশ.এটি গঠিত

ফার্নেস বডি, আস্তরণ, মাফল, নীচের প্লেট, জাল বেল্ট ড্রাইভিং ডিভাইস, গরম

ডিভাইস, এবং তাপমাত্রা নিয়ন্ত্রণ ডিভাইস।

1 প্রধান পরামিতি:

কার্বারাইজিং জাল বেল্ট চুল্লি প্রস্থ: 300 মিমি

গরম করার এলাকার দৈর্ঘ্য: 3200 মিমি

তাপমাত্রা নিয়ন্ত্রণ: 4-জোন পিআইডি নিয়ন্ত্রণ;

রেট পাওয়ার: 70KW;

চুল্লি তাপমাত্রা অভিন্নতা: ≤±5℃;

একই বিভাগের জন্য তাপমাত্রা অভিন্নতা:≤±3℃;

চুল্লি বাইরের প্রাচীর তাপমাত্রা বৃদ্ধি: ≤50℃

2 জাল বেল্ট ড্রাইভিং ডিভাইস

জাল বেল্ট ড্রাইভ চুল্লি নীচে দ্বারা সমলয় সমর্থন গ্রহণ করে

একটি পারস্পরিক গতি মোডে প্লেট, যাতে জাল বেল্ট বহন করে

উচ্চ তাপমাত্রার অধীনে সর্বনিম্ন উত্তেজনা।

2.1 জাল বেল্ট ড্রাইভিং গতি:30～150mm/মিনিট, ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ।

2.2 জাল বেল্ট: 300*13200*1.2/1.8 মিমি, SUS314, 1 টুকরা;

2.4 হ্রাসকারী গিয়ার 0.75kw, 1 সেট;

2.5 মাফল ট্যাঙ্ক SUS310, 1 সেট;

2.6 চলমান চুল্লি নীচের প্লেট, 1Cr25Ni20Si2, SUS310 (নির্ভুল ঢালাই), 1 টুকরা;

2.7 রিটার্ন প্যাসেজ, 1 সেট;

2.8 জলের ট্যাঙ্ক, 1 সেট;

3 তাপ সংরক্ষণ উপাদান

3.1 ভিতরের ছাদের দেয়াল রেখাযুক্তআমদানি করাউচ্চ তাপমাত্রা সেরাব্লঙ্কেট ব্লক।

3.2 বৈদ্যুতিক প্রতিরোধের চুল্লির পাশের দেয়ালগুলি রেখাযুক্তআমদানি করাউচ্চ তাপমাত্রার তাপ

সংরক্ষণ বোর্ড

3.3 জাল বেল্ট পরিবাহক চুল্লি নীচে মানের তাপ সঙ্গে নির্মিত হয়

সংরক্ষণ ইট।

3.4 বেল্ট টাইপ ফার্নেস নীচে গরম করার উপাদান মিটমাট ইট উচ্চ হয়

অ্যালুমিনা বিকৃত ইট, মোট 8 টুকরা।

3.5 মাফল ট্যাঙ্ক নীচের প্লেট (সিলিকন কার্বাইড), 8 টুকরা।

4 গরম করার যন্ত্র

প্রতিরোধের তার, Cr15Al5, ￠35mm, 77 টুকরা;

প্রতিরোধের তার, Cr15Al5, ￠19mm, 2 টুকরা;

চীনামাটির বাসন নল, উচ্চ অ্যালুমিনা উপাদান, 154 টুকরা;

• ফিউম ডিভাইস (চুল্লি থেকে বর্জ্য গ্যাস অপসারণ এবং নিভানোর ট্যাঙ্ক)

এক্সস্ট ফ্যান (0.25KW), 1 সেট;

তাপ যুগল, কে টাইপ, WRN130, 4 টুকরা;

6. বায়ুমণ্ডল ভিতরে চুল্লি

মিথানল ফ্লো মিটার, 1 সেট;

প্রোপেন প্রবাহ মিটার, 1 সেট;

রেফারেন্স গ্যাস প্রবাহ মিটার, 2 সেট;

এয়ার পাম্প, 4W, 2 সেট;

অক্সিজেন প্রোব, TC-K-06,1 পিসি;

সোলেনয়েড ভালভ, 1/4, 1 পিসি;

7. তাপমাত্রা নিয়ন্ত্রণ ডিভাইস

জাল বেল্ট পরিবাহক চুল্লি 4 তাপমাত্রা অঞ্চল সঙ্গে সেট করা হয়.চুল্লি পিআইডি নিয়ন্ত্রিত, এবং

প্রতিটি জোন প্রতিটি জোনের গরম করার কার্যকারিতা পরীক্ষা করার জন্য একটি অ্যামিটার দিয়ে সেট করা হয়।

তাপমাত্রা এবং কার্বন সম্ভাবনা বুদ্ধিমান তাপমাত্রা দ্বারা নিয়ন্ত্রিত হয়

নিয়ামকস্বয়ংক্রিয় এবং ম্যানুয়াল পদ্ধতি উপলব্ধ।

তাপমাত্রা ওভার-তাপমাত্রা এবং নিম্ন-তাপমাত্রা চাক্ষুষ এবং সঙ্গে সেট করা হয়

শ্রবণযোগ্য অ্যালার্ম, এবং থার্মাল কাপল ব্রেকেজ অ্যালার্ম। ড্রাইভিং সিস্টেমের সাথে সেট করা আছে

একটি অস্বাভাবিক ড্রাইভিং ত্রুটি চাক্ষুষ এবং শ্রবণযোগ্য অ্যালার্ম।

তাপমাত্রা নিয়ামক, 4 সেট;

তাপ যুগল, WRN120, K টাইপ, 4 টুকরা;

8.নিভৃত ট্যাঙ্ক

ট্যাঙ্ক বডি ট্যাঙ্ক বডি, এলিভেটিং ডিভাইস, হিটিং ডিভাইস, কুলিং নিয়ে গঠিত

ডিভাইস, এবং তাপমাত্রা নিয়ন্ত্রণ ডিভাইস।নিভানোর মাধ্যম হল উজ্জ্বল শমন তেল।

1 ট্যাঙ্ক বডি: ট্যাঙ্কের বডিটি স্টিলের প্লেট এবং বিভাগীয় ইস্পাত দ্বারা ঝালাই করা হয়

ঢালাই পদ্ধতি।

ট্যাঙ্ক ক্ষমতা: প্রায় 4000L, 1200*1700*3600mm (W,D,L)

এলিভেটিং ডিভাইস, 1 সেট;

জাল বেল্ট চেইন ট্রান্সমিশন প্রক্রিয়া গ্রহণ করে।

এলিভেটিং স্ট্যান্ড, SUS304, 1 টুকরা;

জাল বেল্ট প্রস্থ: 500 মিমি;

স্প্রকেট হুইল এবং চেইন: P=50.8mm, SUS304, 4 সেট;

বিয়ারিং, UCT, UCP/208, 4 সেট;

জাল বেল্ট: 500*13250*1.2/2.8mm, SUS304, 1 টুকরা;

ভি-আকৃতির গার্ড প্লেট, 500*50*40mm, 1 সেট;

ড্রাইভিং রিডিউসিং গিয়ার, 0.55KW, 1 সেট;

মেশ বেল্ট গতি: 3-15 মিনিট (মিতসুবিশি বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ);

ওভারলোডিং প্রটেক্টর, 1 সেট;

quenching তরল সঞ্চালন সিস্টেম

সার্কুলেশন পাম্প, 2.2kW, d=50mm, 1 সেট;

এয়ার কুলিং টাইপ হিট এক্সচেঞ্জার, 1 সেট;

গরম করার যন্ত্র

হিটার: 380V/4KW, 6 টুকরা;

টিউবুলার টাইপ হিট এক্সচেঞ্জ W শৈলী: d = 25 মিমি (নিভানোর তাপ ব্যবহার করে

পরিষ্কার করার তরল গরম করার জন্য তেল), 1 সেট;

তাপীয় দম্পতি, PT100, 1 টুকরা;

তাপমাত্রা নিয়ন্ত্রক, 1 সেট;

লেভেল কন্ট্রোলার

লেভেল কন্ট্রোলার একটি অ্যালার্ম দিয়ে উপরের এবং নিম্ন সীমা স্তর নিয়ন্ত্রণ করতে পারে।

লেভেল কন্ট্রোলার, UK-03, 1 সেট;

শুকানোর পাখা, 0.75kW, 1 সেট;

ড্রাইভিং সনাক্তকরণ ডিভাইস, 1 সেট;

9.মেশ বেল্ট রিন্সিং মেশিন

ক্রমাগত জাল বেল্ট চুল্লি rinsing মেশিন 3 কাজ সঙ্গে ডিজাইন করা হয়েছে

অবস্থান, গরম জলে নিমজ্জন পরিষ্কারের জন্য 1টি, গরম জল স্প্রে করার জন্য 1টি এবং 1টি

বায়ু শুকানোমেশিনটি শক্তিশালী অগ্রভাগ দিয়ে সজ্জিত।

1 প্রকার: জাল বেল্ট নিমজ্জন এবং জেট পরিষ্কারের ধরন;

2 মেশ বেল্ট ড্রাইভিং ডিভাইস কনভেয়েন্স স্ট্যান্ড, কনভেয়েন্স চেইন,

স্প্রোকেট হুইল, মেশ বেল্ট এবং ড্রাইভিং রিডিউসিং গিয়ার।

জাল বেল্ট প্রস্থ: 500 মিমি

জাল বেল্ট: 500*6600*1.2/2.8 মিমি, 1 টুকরা;

স্প্রকেট চাকা এবং চেইন হুইল, P=50.8mm, 1 সেট;

বিয়ারিং, UCT/UCP208, 4 সেট;

গিয়ার কমানো, 0.75KW, 1 সেট;

3 পরিষ্কার ট্যাঙ্ক ইস্পাত প্লেট থেকে তৈরি করা হয়.এটি গরম জল অন্তর্ভুক্ত

চেম্বার এবং স্প্রে পরিষ্কারের ব্যবস্থা।

ট্যাঙ্ক ক্ষমতা: 200L

সাবান জল ধুয়ে ডিভাইস

রিন্সিং পাম্প: 1.5kW d=40mm, 1 সেট;

আবর্জনা গর্ত: 1 টুকরা;

4 তাপমাত্রা নিয়ন্ত্রণ

বৈদ্যুতিক গরম করার ডিভাইস: 380V/4Kw, 6 টুকরা;

গরম করার ক্ষমতা: 24Kw;

তাপমাত্রা তাপ দম্পতি, PT100, 1 টুকরা;

তাপমাত্রা নিয়ন্ত্রক, 1 সেট;

জল পুনরায় পূরণ স্বয়ংক্রিয় সরবরাহ ডিভাইস, 1 গ্রুপ;

তেল এবং জল বিভাজক, ওভারফ্লো টাইপ, 1 সেট;

তেল পুনরায় পূরণ পাম্প, 370W, 1 সেট;

ড্রাইভিং ফল্ট সনাক্তকরণ ডিভাইস, 1 সেট;

10.মেশ বেল্ট টেম্পারিং ফার্নেস

জাল বেল্ট টেম্পারিং ফার্নেস তার উপরের এবং নীচের প্রাচীরের অংশগুলিকে উত্তপ্ত করে।

প্রতিটি হিটিং জোনে তাপমাত্রার অভিন্নতা উন্নত করার জন্য 1টি বায়ু সঞ্চালন ফ্যান রয়েছে

চুল্লির ভিতরে।জাল বেল্ট সমর্থন রোলার ট্রান্সমিশন প্রক্রিয়া গ্রহণ করে।

1 প্রধান পরামিতি

1.1 মেশ বেল্ট প্রস্থ: 500 মিমি

1.2 হিটিং এলাকার দৈর্ঘ্য: 4000 মিমি

1.3 রেটেড পাওয়ার: 48kW

1.4 গরম নিয়ন্ত্রণ: 2-জোন PID নিয়ন্ত্রণ;
1.5 চুল্লি তাপমাত্রা অভিন্নতা:≤±5℃, চুল্লি বাইরের প্রাচীর তাপমাত্রা বৃদ্ধি: ≤45℃;

2 সামনে স্ট্যান্ড

সামনের স্ট্যান্ডটি হল টেম্পারিং ফার্নেসের প্রবেশদ্বার টেবিল।এটি নিয়ে গঠিত

ফ্রেম এবং সমর্থন রোলার.

2.1 সামনের স্ট্যান্ডের আকার: 1500*700*980mm

2.2 সমর্থন রোলার, 219 মিমি, 1 সেট;

সাপোর্ট রোলার,￠89মিমি, 1 সেট;

3. চুল্লি শরীর

টেম্পারিং ফার্নেস বডি শেল এবং বেস ফ্রেম দিয়ে তৈরি।এটি 5 মিমি তৈরি

ইস্পাত প্লেট এবং 10# বিভাগীয় ইস্পাত।

টেম্পারিং ফার্নেস বডি সাইজ: 4000*1375*1760mm;

11. চুল্লি শীর্ষ কভার প্লেট সহজ অনুমতি বিভাগে করা হয়

রক্ষণাবেক্ষণ

4.মেশ বেল্ট ড্রাইভিং ডিভাইস

4.1 জাল বেল্ট সমর্থন ফ্রেম দ্বারা চালিত হয়.জাল বেল্ট পিছনে চালিত হয়

টাইপ, এবং এইভাবে উচ্চ তাপমাত্রায় একটি ন্যূনতম প্রসার্য শক্তি বহন করে।

4.2 জাল বেল্ট ড্রাইভিং গতি::30～120mm/মিনিট, বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ;

4.3 জাল বেল্ট: 500*14000*1.2/1.8mm, SUS304S, 1 টুকরা;

4.4 সমর্থন ফ্রেম, 500*4000mm, SUS304, 1 সেট;

4.5 চেইন এবং স্প্রোকেট চাকা, P=19.05mm, 1 সেট;

4.6 রিডুসার, BWEY121-43*43-0.75kW, 1 সেট;

5. তাপ সংরক্ষণ উপাদান

5.1 প্রাচীর হালকা তাপ সংরক্ষণ ইট + সিলিকেট অ্যালুমিনিয়াম ফাইবার কম্বল গ্রহণ করে।

5.2 নীচে হালকা তাপ সংরক্ষণ ইট + সিলিয়েট অ্যালুমিনিয়াম ফাইবার বোর্ড গ্রহণ করে।

5.3 ফার্নেস বডির উপরের অংশটি সিলিকেট অ্যালুমিনিয়াম ফাইবার তুলা গ্রহণ করে।গরম

সংরক্ষণ উপাদান বায়ু নালী চারপাশে আবৃত করা হয়.

5.4 ব্যবহৃত আঠালো উচ্চ তাপমাত্রা টাইপ 1000.

6. গরম করার যন্ত্র

তাপ বিকিরণ টিউবগুলি শরীরের উপরের এবং নীচের অংশে ইনস্টল করা হয়।

6.1 বৈদ্যুতিক তাপ বিকিরণ টিউব, 220V/1.0kW, 24 টুকরা;

6.2 তাপমাত্রা নিয়ন্ত্রক, হানিওয়েল, 2 সেট;

6.3 তাপীয় দম্পতি, কে টাইপ, 2 টুকরা;

7টি প্রচলন ফ্যান, আমদানি করা প্রযুক্তি, 2 সেট;

7.1 ভ্যান শ্যাফ্ট, 55 মিমি SUS304,2 টুকরা;

7.2 সেন্ট্রিফিউগাল ভ্যান, ￠320, SUS304, 2 টুকরা;

7.3 বিয়ারিং, (NSK) UCFY211/209, 2 সেট;

7.4 মোটর, 1.5kw, 2 সেট;

7.5 তেল কুলিং ট্যাংক, 2 পিসি;

7.6 জাল বেল্ট ড্রাইভিং সনাক্তকরণ ডিভাইস, ওমরন, 1 গ্রুপ;

12. কম্পিউটারাইজড বৈদ্যুতিক নিয়ন্ত্রণ

বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা যৌথ তারের

বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, 600*700*2000mm, 5 টুকরা;

ক্রমাগত পরিবাহক জাল বেল্ট চুল্লিPLC দ্বারা পর্যবেক্ষণ করা হয় যা নিয়ন্ত্রণ করে

তাপমাত্রা, তরল স্তর এবং ড্রাইভিং ডিভাইস।কন্ট্রোল সিস্টেম অডিয়াল আছে

এবং ভিজ্যুয়াল অ্যালার্ম, নিরাপত্তা ইন্টারলকিং সিস্টেম, এবং পর্যবেক্ষণের জন্য একটি সিমুলেশন স্ক্রিন

চুল্লি বাস্তব সময় কর্মক্ষমতা.প্রতিটি ইউনিট একক আন্দোলন ফাংশন আছে

এবং সংযোগ।যখন একটি উপাদান ব্লকাকেজ পরিস্থিতি আছে, প্রতিটি ইউনিটের জাল বেল্ট

ঘড়ির কাঁটার দিকে বা বিপরীত দিকে সরাতে পারে।quenching ট্যাংক আন্দোলন বন্ধ করতে পারে

অস্থায়ীভাবে আইসোথার্মাল প্রক্রিয়ার জন্য।
